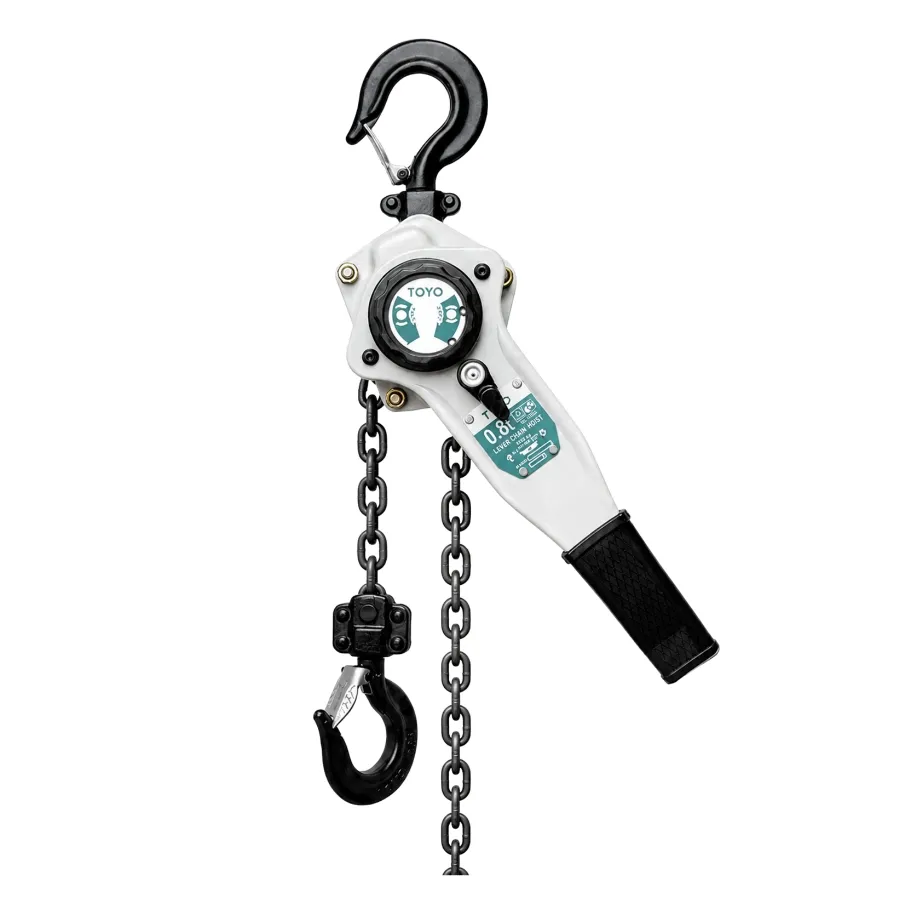

Παλάγκο Καστάνιας Σειρά A

Τι είναι το Παλάγκο Καστάνιας Σειρά A

Το παλάγκο καστάνιας σειρά A είναι χειροκίνητο ανυψωτικό αλυσίδας για την ανύψωση, το κατέβασμα, την έλξη και την ελεγχόμενη τοποθέτηση φορτίων.

Η λειτουργία του γίνεται με παλινδρομικές κινήσεις του μοχλού. Το σώμα κατασκευάζεται από πλάκες δομικού κραματοποιημένου χάλυβα υψηλής αντοχής, ενώ ο μηχανισμός διαθέτει διπλό σύστημα καστάνιας για ασφαλέστερη πέδηση και συγκράτηση του φορτίου.

Η σειρά A της TOYO διατίθεται με ονομαστική ικανότητα από 0,75 έως 9 τόνους και τυπικό μήκος ανύψωσης 1,5 μέτρο. Χρησιμοποιεί αλυσίδα φορτίου Grade 80 και σφυρήλατους γάντζους από κραματοποιημένο χάλυβα.

Βασικά χαρακτηριστικά

• Ονομαστική ικανότητα από 0,75 έως 9 t
• Τυπικό μήκος ανύψωσης 1,5 m
• Σώμα από δομικό κραματοποιημένο χάλυβα υψηλής αντοχής
• Διπλό σύστημα καστάνιας στον μηχανισμό πέδησης
• Αλυσίδα φορτίου Grade 80
• Αλυσίδα μαγγανιού της TOYO με αμμοβολημένη επιφάνεια
• Σφυρήλατοι γάντζοι από κραματοποιημένο χάλυβα
• Ομαλή λειτουργία και μειωμένη απαιτούμενη δύναμη χειρισμού
• Προαιρετική προστασία υπερφόρτωσης
• Αναφορά σε πιστοποιήσεις CE και GS
• Διαθέσιμο σε μονόκλωνες και πολύκλωνες εκδόσεις, ανάλογα με την ικανότητα

Η προστασία υπερφόρτωσης είναι προαιρετικός εξοπλισμός και δεν πρέπει να θεωρείται βασικό χαρακτηριστικό κάθε μονάδας. Πρέπει να επιβεβαιώνεται κατά την παραγγελία.

Πού χρησιμοποιείται

Το παλάγκο καστάνιας σειρά A χρησιμοποιείται σε επαγγελματικές εργασίες όπου απαιτείται ακριβής και ελεγχόμενη μετακίνηση φορτίων χωρίς ηλεκτρική ή υδραυλική παροχή.

Είναι κατάλληλο για:

• Βιομηχανικές εγκαταστάσεις
• Μηχανουργεία και συνεργεία
• Εργασίες συντήρησης
• Συναρμολόγηση και τοποθέτηση μηχανημάτων
• Μεταλλικές κατασκευές
• Εγκαταστάσεις παραγωγής ενέργειας
• Θερμοηλεκτρικούς και πυρηνικούς σταθμούς, όπου επιτρέπεται από τις διαδικασίες της εγκατάστασης
• Δίκτυα μεταφοράς και διανομής ηλεκτρικής ενέργειας
• Ελεγχόμενη ευθυγράμμιση και μετακίνηση εξοπλισμού

Η TOYO αναφέρει ειδικά εφαρμογές στους τομείς της πυρηνικής και θερμικής ενέργειας, καθώς και στα συστήματα μεταφοράς και διανομής ηλεκτρικής ισχύος.

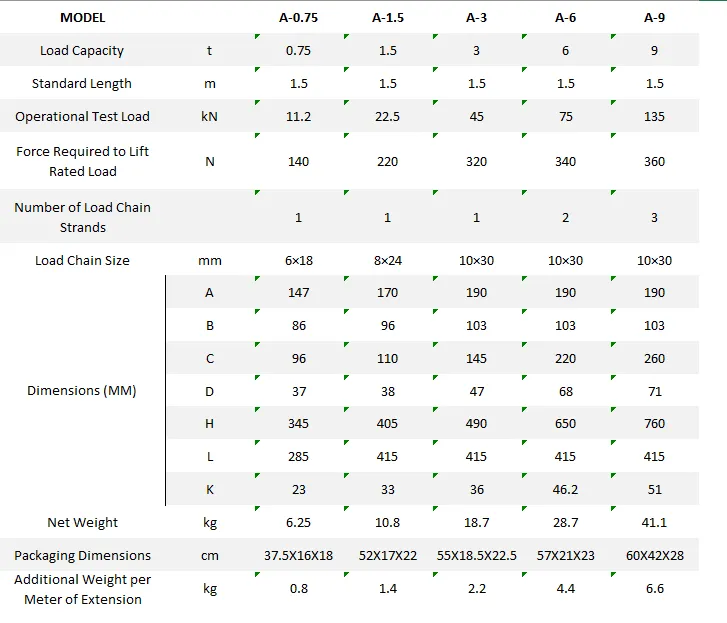

Επιλογή μοντέλου και τεχνικός πίνακας

Η σειρά περιλαμβάνει μοντέλα 0,75, 1,5, 3, 6 και 9 τόνων. Η επιλογή πρέπει να βασίζεται στο συνολικό βάρος του φορτίου, στο απαιτούμενο μήκος ανύψωσης και στη γεωμετρία της εγκατάστασης.

Ο τεχνικός πίνακας περιλαμβάνει:

• Ονομαστική ικανότητα
• Τυπικό μήκος ανύψωσης
• Φορτίο λειτουργικής δοκιμής
• Απαιτούμενη δύναμη χειρισμού
• Αριθμό κλάδων αλυσίδας
• Διάσταση αλυσίδας φορτίου

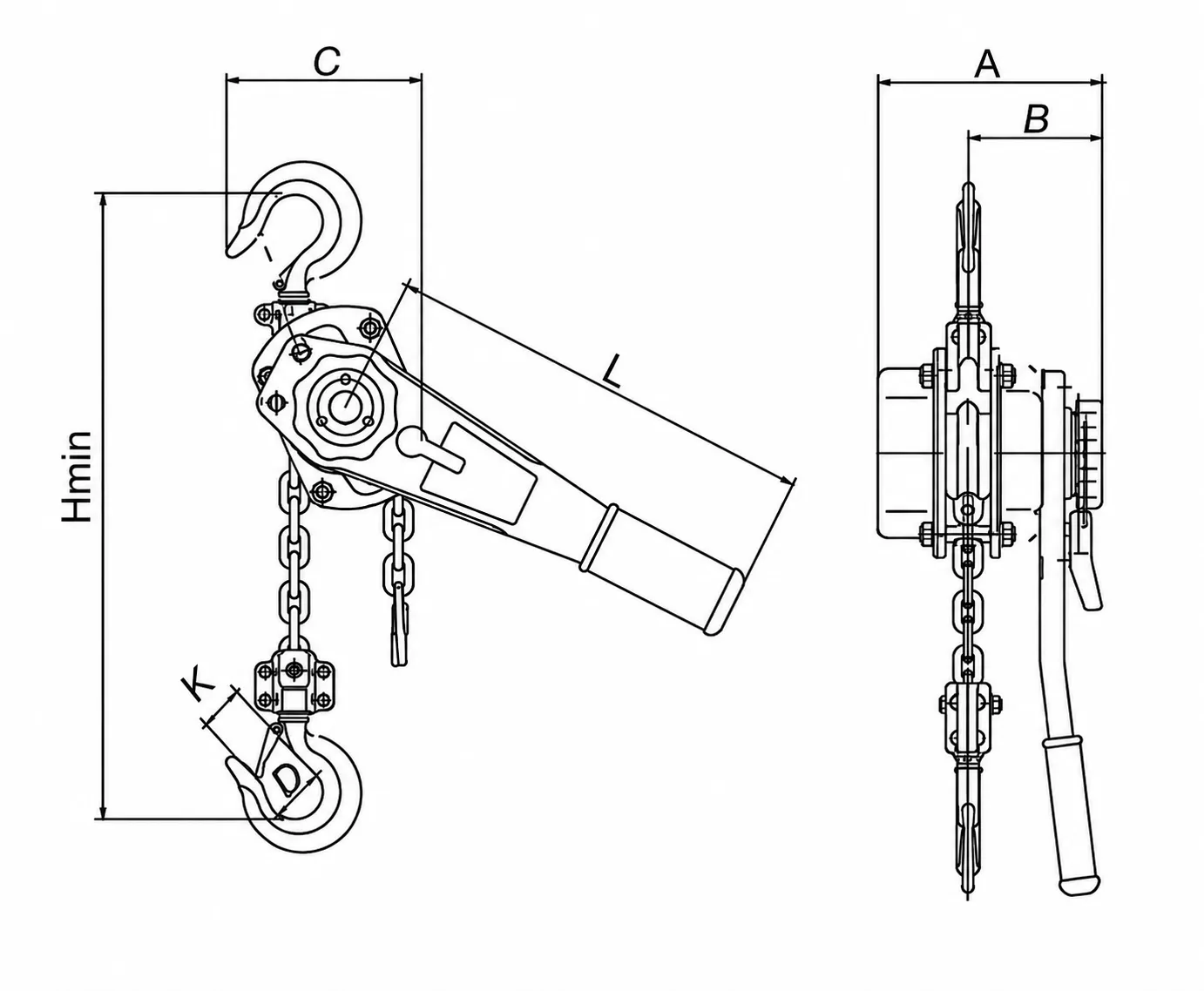

• Βασικές διαστάσεις του παλάγκου
• Καθαρό βάρος
• Πρόσθετο βάρος ανά μέτρο επέκτασης

Το φορτίο δοκιμής δεν αποτελεί επιτρεπόμενο φορτίο καθημερινής λειτουργίας. Κατά τη χρήση δεν πρέπει να υπερβαίνεται η ονομαστική ικανότητα του συγκεκριμένου μοντέλου.

Αλυσίδα φορτίου και κλάδοι

Το παλάγκο χρησιμοποιεί αλυσίδα φορτίου G80, με διαφορετική διάσταση και αριθμό κλάδων ανάλογα με την ικανότητα. Τα μοντέλα έως 3 τόνους είναι μονόκλωνα, ενώ οι εκδόσεις των 6 και 9 τόνων χρησιμοποιούν περισσότερους κλάδους αλυσίδας.

Στα πολύκλωνα μοντέλα πρέπει να ελέγχεται ότι:

• Οι κλάδοι δεν έχουν περιστραφεί μεταξύ τους
• Η αλυσίδα δεν είναι μπλεγμένη
• Το κάτω συγκρότημα γάντζου βρίσκεται στη σωστή θέση
• Όλοι οι κρίκοι περνούν ομαλά από τον μηχανισμό

Η αλυσίδα δεν πρέπει να κόβεται, να συγκολλάται, να επιμηκύνεται ή να αντικαθίσταται με διαφορετικό τύπο χωρίς τεχνική έγκριση.

Οδηγίες χρήσης

Πριν από την εγκατάσταση, επιβεβαιώστε ότι η ονομαστική ικανότητα καλύπτει το βάρος του φορτίου και όλων των εξαρτημάτων ανύψωσης.

Στη συνέχεια:

1. Στερεώστε τον επάνω γάντζο σε κατάλληλο και ελεγμένο σημείο.
2. Βεβαιωθείτε ότι το σημείο στήριξης εφαρμόζει στη βάση του γάντζου.
3. Συνδέστε τον κάτω γάντζο με κατάλληλη αρτάνη ή εξάρτημα.
4. Ελέγξτε ότι οι ασφάλειες των γάντζων κλείνουν πλήρως.
5. Επιβεβαιώστε ότι η αλυσίδα δεν είναι στριμμένη ή μπλεγμένη.
6. Τεντώστε την αλυσίδα σταδιακά.
7. Μετακινήστε το φορτίο λίγα εκατοστά και ελέγξτε το φρένο.
8. Συνεχίστε με ομαλές κινήσεις του μοχλού.

Η δύναμη πρέπει να εφαρμόζεται ευθυγραμμισμένα με το σώμα και τους γάντζους του παλάγκου. Αν ο μηχανισμός απαιτεί ασυνήθιστα μεγάλη προσπάθεια, σταματήστε τη λειτουργία και ελέγξτε την αλυσίδα, το φορτίο και τα σημεία σύνδεσης.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε εργασία, ελέγξτε:

• Το σώμα και τα προστατευτικά καλύμματα
• Τον μοχλό και τον επιλογέα κατεύθυνσης
• Τον επάνω και τον κάτω γάντζο
• Τις ασφάλειες των γάντζων
• Ολόκληρη την αλυσίδα φορτίου
• Τους κλάδους στα πολύκλωνα μοντέλα
• Τον μηχανισμό πέδησης
• Την πινακίδα ονομαστικής ικανότητας
• Το σημείο στήριξης
• Τα εξαρτήματα που συνδέουν το φορτίο

Αποσύρετε το παλάγκο όταν υπάρχουν:

• Ρωγμές ή παραμορφώσεις
• Ανοιγμένοι ή στρεβλωμένοι γάντζοι
• Κατεστραμμένες ασφάλειες
• Επιμηκυμένοι ή παραμορφωμένοι κρίκοι
• Βαθιές χαραγές ή έντονη διάβρωση
• Μπλεγμένη ή στριμμένη αλυσίδα
• Ολίσθηση του φρένου
• Εμπλοκή ή ασυνήθιστος θόρυβος
• Δυσανάγνωστη σήμανση ικανότητας

Περιοδικός τεχνικός έλεγχος

Το παλάγκο πρέπει να επιθεωρείται περιοδικά από αρμόδιο και κατάλληλα καταρτισμένο πρόσωπο.

Κατά τον τεχνικό έλεγχο εξετάζονται:

• Ο μηχανισμός πέδησης
• Οι δύο καστάνιες
• Οι δίσκοι τριβής
• Τα γρανάζια και οι άξονες
• Ο μοχλός και ο επιλογέας
• Οι γάντζοι και οι ασφάλειές τους
• Η φθορά και η επιμήκυνση της αλυσίδας
• Οι σημάνσεις και η πινακίδα ικανότητας
• Η συνολική λειτουργία του παλάγκου

Η επίσημη σελίδα δεν δημοσιεύει συγκεκριμένο σταθερό διάστημα επιθεώρησης. Επομένως, το πρόγραμμα ελέγχου πρέπει να καθορίζεται σύμφωνα με τη συχνότητα χρήσης, τις συνθήκες εργασίας, το εγχειρίδιο της μονάδας και τις ισχύουσες απαιτήσεις ασφαλείας.

Θερμοκρασία χρήσης

Η δημόσια τεχνική παρουσίαση του προϊόντος δεν αναφέρει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας.

Πριν από χρήση σε πολύ χαμηλές ή υψηλές θερμοκρασίες, σε χημικό περιβάλλον, σε εκρηκτική ατμόσφαιρα ή σε συνθήκες έντονης διάβρωσης, απαιτείται επιβεβαίωση από την KIROSAV ή τον κατασκευαστή.

Απαγορεύεται

• Η υπέρβαση της ονομαστικής ικανότητας
• Η χρήση του φορτίου δοκιμής ως φορτίου εργασίας
• Η χρήση προέκτασης ή σωλήνα στον μοχλό
• Η φόρτιση στην άκρη του γάντζου
• Η εφαρμογή φορτίου επάνω στην ασφάλεια
• Η πλευρική καταπόνηση των γάντζων
• Η περιτύλιξη της αλυσίδας γύρω από το φορτίο
• Η λειτουργία με στριμμένη ή μπλεγμένη αλυσίδα
• Η εξαναγκασμένη λειτουργία όταν ο μηχανισμός μπλοκάρει
• Η ανύψωση ή μεταφορά ανθρώπων
• Η διέλευση φορτίων πάνω από ανθρώπους
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η χρήση με ελαττωματικό φρένο
• Η λίπανση των επιφανειών τριβής του φρένου
• Η αυθαίρετη τροποποίηση ή επισκευή
• Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο

Συντήρηση και αποθήκευση

Η αλυσίδα φορτίου πρέπει να παραμένει καθαρή και κατάλληλα λιπασμένη. Αντίθετα, οι δίσκοι και οι επιφάνειες τριβής του φρένου πρέπει να διατηρούνται χωρίς λάδι ή γράσο.

Οι επισκευές, η ρύθμιση του φρένου και η αντικατάσταση της αλυσίδας πρέπει να πραγματοποιούνται μόνο από κατάλληλο τεχνικό και με συμβατά ανταλλακτικά.

Αποθηκεύστε το παλάγκο σε καθαρό και ξηρό χώρο, προστατευμένο από υγρασία, σκόνη και μηχανικά χτυπήματα. Η αλυσίδα πρέπει να παραμένει χωρίς κόμπους και μακριά από το έδαφος.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε χειροκίνητα παλάγκα καστάνιας και επαγγελματικό εξοπλισμό για ανύψωση, έλξη και ελεγχόμενη τοποθέτηση φορτίων.

Για την επιλογή της κατάλληλης ικανότητας, του μήκους ανύψωσης και της προαιρετικής προστασίας υπερφόρτωσης, επικοινωνήστε με την ομάδα μας.
