Μόνιμος Μαγνήτης Ανύψωσης PML

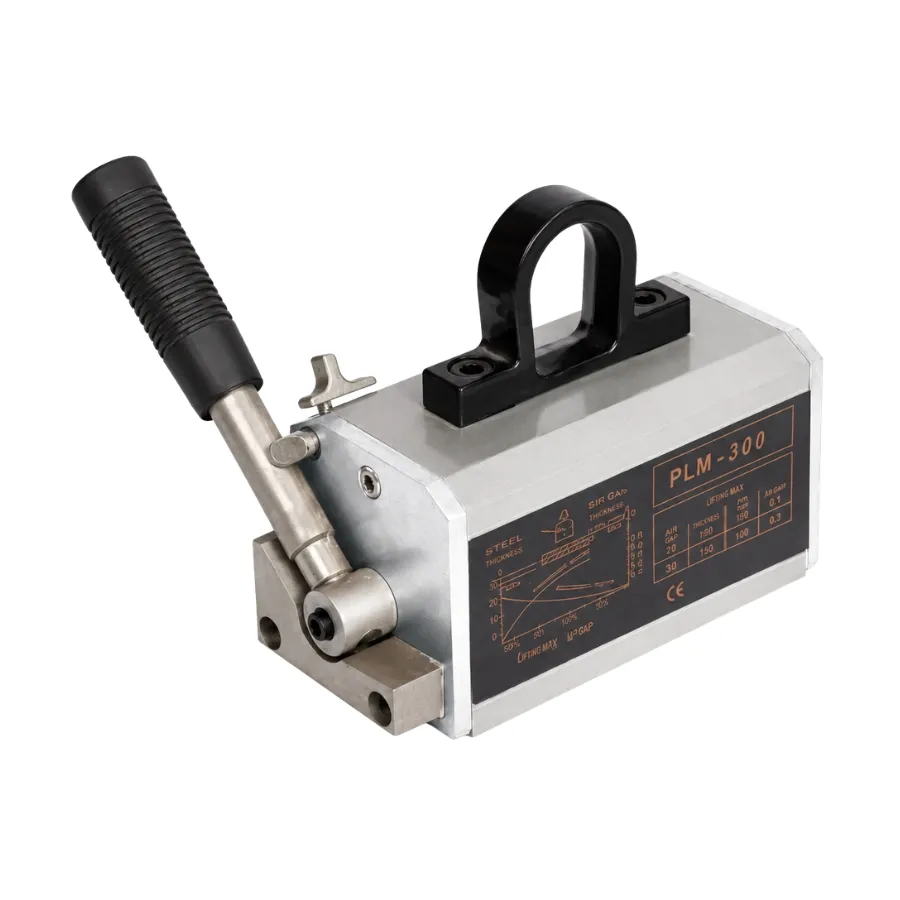

Τι είναι ο Μόνιμος Μαγνήτης Ανύψωσης PML

Ο μόνιμος μαγνήτης ανύψωσης PML είναι χειροκίνητο εξάρτημα για την ανύψωση και τη μετακίνηση σιδηρομαγνητικών φορτίων, χωρίς ηλεκτρική παροχή.

Η σειρά χρησιμοποιείται κυρίως για επίπεδα ή κυλινδρικά σιδηρούχα τεμάχια, όπως λαμαρίνες, πλάκες, μπλοκ και κατάλληλα κυλινδρικά φορτία. Η ενεργοποίηση του μαγνητικού κυκλώματος πραγματοποιείται χειροκίνητα μέσω του πλευρικού μοχλού.

Η σειρά PML διατίθεται με ονομαστική ικανότητα ανύψωσης από 100 έως 5.000 kg. Η TOYO τη χαρακτηρίζει ως ελαφριά, εύκολη στη μεταφορά και απλή στη λειτουργία, με ισχυρή μαγνητική δύναμη.

Βασικά χαρακτηριστικά

• Ονομαστική ικανότητα ανύψωσης από 100 έως 5.000 kg
• Μόνιμο μαγνητικό κύκλωμα χωρίς ηλεκτρική τροφοδοσία
• Χειροκίνητος μοχλός ενεργοποίησης και απενεργοποίησης
• Ενσωματωμένος κρίκος για σύνδεση με παλάγκο ή γερανό
• Κατάλληλος για επίπεδα και κυλινδρικά σιδηρούχα τεμάχια
• Συμπαγής και φορητή κατασκευή
• Απλή λειτουργία
• Μέγιστη αναφερόμενη δύναμη αποκόλλησης ίση με τρεις φορές την ονομαστική ικανότητα
• Μοντέλα από PML-100 έως PML-5000

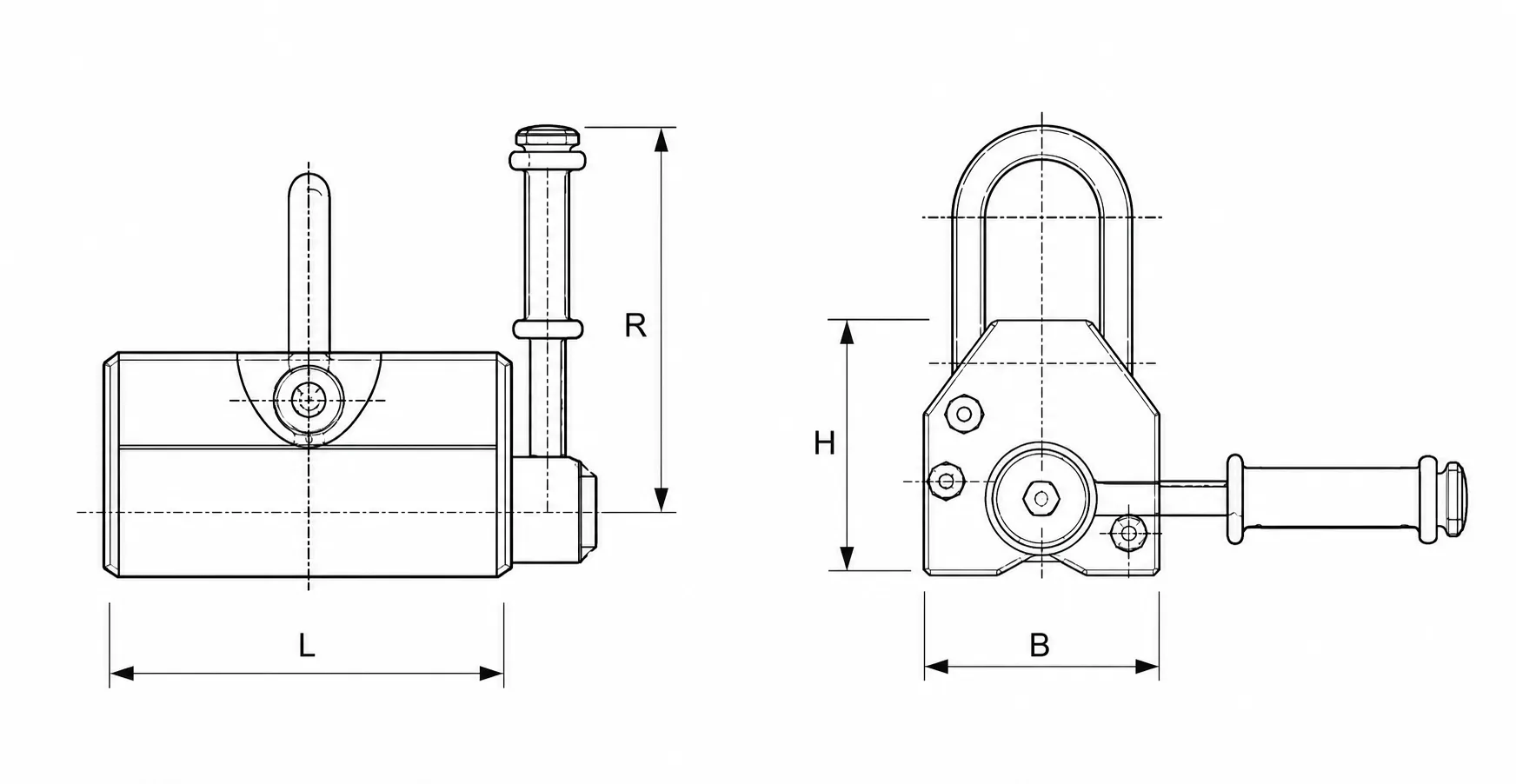

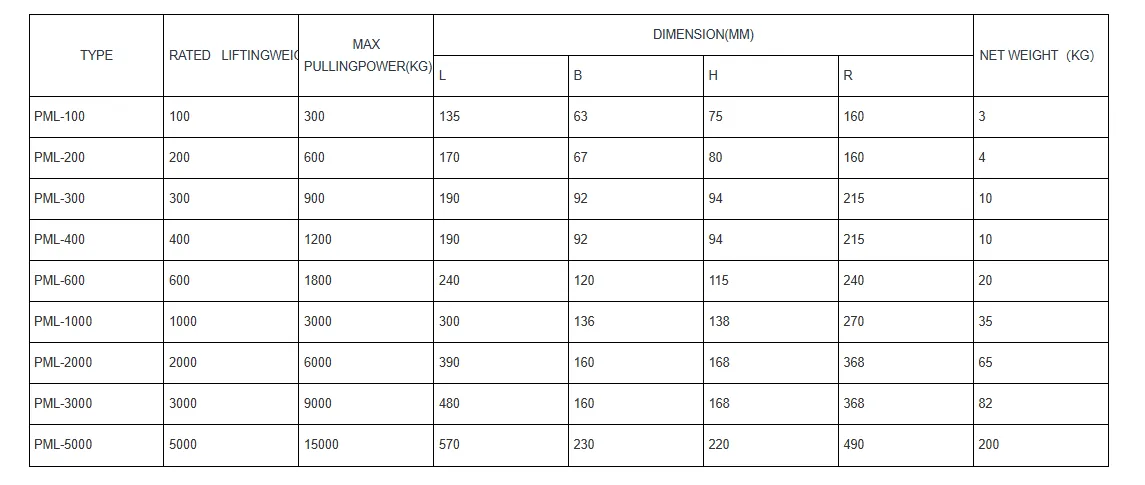

Ο επίσημος πίνακας παρουσιάζει για κάθε μοντέλο την ονομαστική ικανότητα, τη μέγιστη δύναμη αποκόλλησης, τις διαστάσεις και το καθαρό βάρος. Επομένως, τα στοιχεία αυτά δεν χρειάζεται να επαναλαμβάνονται αναλυτικά στην περιγραφή.

Πού χρησιμοποιείται

Ο μόνιμος μαγνήτης ανύψωσης PML είναι κατάλληλος για εργασίες διακίνησης σιδηρούχων φορτίων σε:

• Βιομηχανικές εγκαταστάσεις
• Μηχανουργεία
• Εργοστάσια μεταλλικών κατασκευών
• Αποθήκες και κέντρα διανομής
• Λιμενικές εγκαταστάσεις
• Εργασίες φόρτωσης και εκφόρτωσης
• Μεταφορά λαμαρινών και μεταλλικών τεμαχίων
• Τοποθέτηση εξαρτημάτων σε εργαλειομηχανές

Η TOYO αναφέρει χρήση σε εργοστάσια, αποβάθρες, αποθήκες και εργασίες μεταφοράς.

Ονομαστική ικανότητα και επιλογή μοντέλου

Η σειρά περιλαμβάνει τα μοντέλα:

• PML-100
• PML-200
• PML-300
• PML-400
• PML-600
• PML-1000
• PML-2000
• PML-3000
• PML-5000

Η μέγιστη αναφερόμενη δύναμη αποκόλλησης είναι τριπλάσια από την ονομαστική ικανότητα κάθε μοντέλου. Για παράδειγμα, το PML-100 έχει ονομαστική ικανότητα 100 kg και μέγιστη δύναμη αποκόλλησης 300 kg. Η τιμή αποκόλλησης δεν αποτελεί επιτρεπόμενο φορτίο καθημερινής ανύψωσης.

Η πραγματική ικανότητα συγκράτησης μπορεί να επηρεάζεται από:

• Το υλικό του φορτίου
• Το πάχος του τεμαχίου
• Το σχήμα του φορτίου
• Την κατάσταση και την επιπεδότητα της επιφάνειας
• Την ύπαρξη βαφής, σκουριάς, ρινισμάτων ή άλλου διακένου
• Τη θέση του κέντρου βάρους
• Την επαρκή επιφάνεια επαφής

Η δημόσια σελίδα της TOYO δεν δημοσιεύει συγκεκριμένους συντελεστές απομείωσης για πάχος, κυλινδρικά φορτία ή διάκενο. Συνεπώς, πριν από την επιλογή πρέπει να ελέγχονται η πινακίδα και οι οδηγίες της συγκεκριμένης μονάδας.

Οδηγίες χρήσης

Αρχικά, επιβεβαιώστε ότι το φορτίο είναι κατάλληλο για μαγνητική ανύψωση και ότι η πραγματική του μάζα δεν υπερβαίνει την επιτρεπόμενη ικανότητα του μαγνήτη.

Στη συνέχεια:

1. Καθαρίστε την επιφάνεια του φορτίου και τη βάση του μαγνήτη.
2. Απομακρύνετε λάδια, ρινίσματα, σκουριά και ξένα σώματα.
3. Τοποθετήστε τον μαγνήτη επάνω από το κέντρο βάρους.
4. Εξασφαλίστε τη μεγαλύτερη δυνατή επιφάνεια επαφής.
5. Συνδέστε τον κρίκο του μαγνήτη σε κατάλληλο παλάγκο ή σύστημα ανύψωσης.
6. Μετακινήστε τον μοχλό πλήρως στη θέση ενεργοποίησης.
7. Βεβαιωθείτε ότι ο μοχλός έχει ασφαλίσει στη σωστή θέση.
8. Ανυψώστε αρχικά το φορτίο λίγα εκατοστά.
9. Ελέγξτε τη σταθερότητα και την ισορροπία του.
10. Συνεχίστε με ομαλές κινήσεις, χωρίς χτυπήματα ή απότομες επιταχύνσεις.

Για κυλινδρικά φορτία, η επαφή και η πραγματική ικανότητα μπορεί να διαφέρουν από εκείνες των επίπεδων τεμαχίων. Για αυτό πρέπει να χρησιμοποιείται μόνο η επιτρεπόμενη τιμή που προβλέπεται για τη συγκεκριμένη μορφή φορτίου.

Ο μοχλός πρέπει να μετακινείται στη θέση απενεργοποίησης μόνο αφού το φορτίο έχει ακουμπήσει πλήρως σε σταθερή επιφάνεια και έχει αποφορτιστεί ο μαγνήτης.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε εργασία, ελέγξτε:

• Το σώμα του μαγνήτη
• Την επιφάνεια επαφής
• Τον μοχλό ενεργοποίησης
• Τον μηχανισμό ασφάλισης του μοχλού
• Τον άνω κρίκο ανάρτησης
• Τους πείρους και τα σημεία σύνδεσης
• Την πινακίδα του προϊόντος
• Την ευκρίνεια της ονομαστικής ικανότητας
• Την κατάσταση του φορτίου
• Την καθαρότητα των επιφανειών επαφής

Ο μαγνήτης πρέπει να αποσύρεται όταν υπάρχουν:

• Ρωγμές ή παραμορφώσεις στο σώμα
• Χτυπήματα ή βαθιές φθορές στη μαγνητική βάση
• Παραμορφωμένος κρίκος ανάρτησης
• Χαλαροί ή ελλιπείς πείροι
• Μοχλός που δεν ασφαλίζει πλήρως
• Ακανόνιστη ή υπερβολικά δύσκολη λειτουργία
• Δυσανάγνωστη πινακίδα ικανότητας
• Αμφιβολία για τη μαγνητική του απόδοση

Πριν από την πλήρη μετακίνηση, πρέπει πάντα να πραγματοποιείται δοκιμαστική ανύψωση σε μικρό ύψος.

Περιοδικός τεχνικός έλεγχος

Ο μόνιμος μαγνήτης πρέπει να επιθεωρείται περιοδικά από αρμόδιο και κατάλληλα καταρτισμένο πρόσωπο.

Κατά τον τεχνικό έλεγχο πρέπει να εξετάζονται:

• Η κατάσταση της μαγνητικής επιφάνειας
• Η συγκράτηση και η απόδοση του μαγνητικού κυκλώματος
• Ο μοχλός και ο μηχανισμός ασφάλισης
• Ο κρίκος ανάρτησης
• Οι πείροι, οι βίδες και οι συνδέσεις
• Η κατάσταση του εξωτερικού σώματος
• Η ευκρίνεια των σημάνσεων
• Η λειτουργία υπό ελεγχόμενες συνθήκες

Η δημόσια σελίδα της TOYO δεν ορίζει συγκεκριμένο διάστημα επιθεώρησης, διαδικασία δοκιμής ή αριθμητικά όρια απόσυρσης. Επομένως, το πρόγραμμα ελέγχου πρέπει να καθορίζεται από το εγχειρίδιο της μονάδας, τη συχνότητα χρήσης και τις ισχύουσες απαιτήσεις για ανυψωτικό εξοπλισμό.

Θερμοκρασία χρήσης

Η επίσημη σελίδα δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας για τη σειρά PML.

Για χρήση σε πολύ υψηλές ή χαμηλές θερμοκρασίες, σε διαβρωτικό περιβάλλον ή κοντά σε ισχυρά ηλεκτρομαγνητικά πεδία απαιτείται προηγούμενη τεχνική επιβεβαίωση.

Σημάνσεις και τεχνική τεκμηρίωση

Το επίσημο έντυπο της σειράς εμφανίζει σημάνσεις CE και GS/TÜV. Ωστόσο, η δημόσια σελίδα δεν παρέχει αριθμούς πιστοποιητικών, εφαρμοζόμενα πρότυπα ή ξεχωριστή δήλωση συμμόρφωσης για κάθε μοντέλο.

Για αυτό, κατά την προμήθεια πρέπει να επιβεβαιώνονται τα έγγραφα και οι σημάνσεις που συνοδεύουν τη συγκεκριμένη μονάδα.

Απαγορεύεται

• Η υπέρβαση της αναγραφόμενης ονομαστικής ικανότητας
• Η χρήση της μέγιστης δύναμης αποκόλλησης ως φορτίου εργασίας
• Η ανύψωση ανθρώπων
• Η μετακίνηση φορτίου πάνω από ανθρώπους
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η χρήση σε μη μαγνητικά υλικά
• Η χρήση σε φορτία άγνωστου υλικού ή βάρους
• Η ανύψωση χωρίς πλήρη επαφή της μαγνητικής βάσης
• Η χρήση πάνω σε βρώμικη, έντονα σκουριασμένη ή παραμορφωμένη επιφάνεια
• Η τοποθέτηση μακριά από το κέντρο βάρους
• Η απότομη ανύψωση ή η δημιουργία κρουστικού φορτίου
• Η ταλάντωση του φορτίου
• Η ενεργοποίηση ή απενεργοποίηση ενώ το φορτίο αιωρείται
• Η χρήση όταν ο μοχλός δεν ασφαλίζει
• Η χρήση μαγνήτη που έχει υποστεί πτώση ή ισχυρό χτύπημα χωρίς έλεγχο
• Η αυθαίρετη αποσυναρμολόγηση, επισκευή ή τροποποίηση

Συντήρηση και αποθήκευση

Η επιφάνεια επαφής πρέπει να διατηρείται καθαρή, επίπεδη και προστατευμένη από χτυπήματα.

Μετά τη χρήση:

• Καθαρίστε τη βάση του μαγνήτη.
• Απομακρύνετε μεταλλικά ρινίσματα και ξένα σώματα.
• Ελέγξτε τον κρίκο και τον μοχλό.
• Προστατεύστε τη βάση από γρατζουνιές και κρούσεις.
• Αποθηκεύστε το προϊόν σε καθαρό και ξηρό χώρο.
• Κρατήστε το μακριά από υγρασία και διαβρωτικές ουσίες.
• Απομονώστε οποιαδήποτε μονάδα παρουσιάζει βλάβη.

Οι επισκευές του μαγνητικού κυκλώματος και του μηχανισμού ενεργοποίησης πρέπει να πραγματοποιούνται μόνο από αρμόδιο τεχνικό.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε μόνιμους μαγνήτες ανύψωσης για τη διακίνηση λαμαρινών, μεταλλικών πλακών και κατάλληλων σιδηρούχων τεμαχίων.

Για την επιλογή της κατάλληλης ικανότητας, πρέπει να λαμβάνονται υπόψη το βάρος, το πάχος, το σχήμα, η επιφάνεια και το υλικό του φορτίου.
