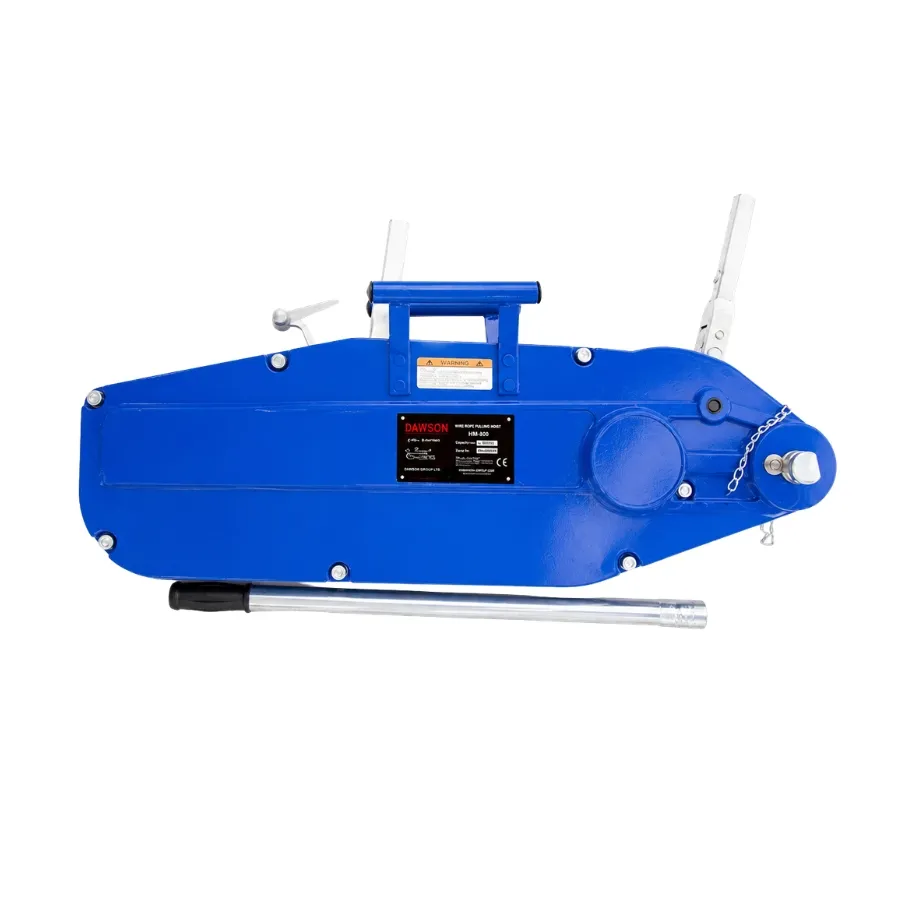

Κιθάρα Συρματόσχοινου Αλουμινίου DSH

Τι είναι η Κιθάρα Συρματόσχοινου Αλουμινίου DSH

Η κιθάρα συρματόσχοινου αλουμινίου DSH είναι φορητός χειροκίνητος μηχανισμός για την ανύψωση, το κατέβασμα, την έλξη και την ελεγχόμενη μετακίνηση φορτίων.

Σε αντίθεση με ένα βαρούλκο τυμπάνου, το συρματόσχοινο περνά μέσα από το σώμα της κιθάρας. Εσωτερικές αυτοσυγκρατούμενες σιαγόνες το προωθούν σταδιακά με τις παλινδρομικές κινήσεις του μοχλού. Έτσι, η διαθέσιμη διαδρομή καθορίζεται κυρίως από το μήκος του συρματόσχοινου.

Η σειρά DSH της DAWSON διαθέτει σώμα αλουμινίου και προσφέρεται σε ονομαστικές ικανότητες από 800 έως 5.400 kg. Κάθε έκδοση συνοδεύεται από συρματόσχοινο τυπικού μήκους 20 μέτρων και τηλεσκοπικό μοχλό λειτουργίας.

Βασικά χαρακτηριστικά

• Ονομαστική ικανότητα από 800 έως 5.400 kg
• Ελαφρύ σώμα αλουμινίου
• Χρήση για ανύψωση, κάθοδο και έλξη φορτίων
• Αυτοσυγκρατούμενες σιαγόνες αντί για τύμπανο
• Τηλεσκοπικός μοχλός χειρισμού
• Τυπικό συρματόσχοινο μήκους 20 m
• Κωνικά διαμορφωμένο άκρο για την εισαγωγή στον μηχανισμό
• Γάντζος με ασφάλεια στο άλλο άκρο του συρματόσχοινου
• Προστασία από υπερφόρτωση
• Αντικαταστάσιμοι ενσωματωμένοι πείροι διάτμησης
• Χαμηλές απαιτήσεις συντήρησης
• Φορητός σχεδιασμός για χρήση χωρίς ηλεκτρική παροχή

Οι πείροι διάτμησης έχουν σχεδιαστεί ώστε να αστοχούν σε περίπτωση υπερφόρτωσης, προστατεύοντας τον κύριο μηχανισμό. Σύμφωνα με την DAWSON, μπορούν να αντικατασταθούν χωρίς να χρειάζεται προηγουμένως να αφαιρεθεί το φορτίο.

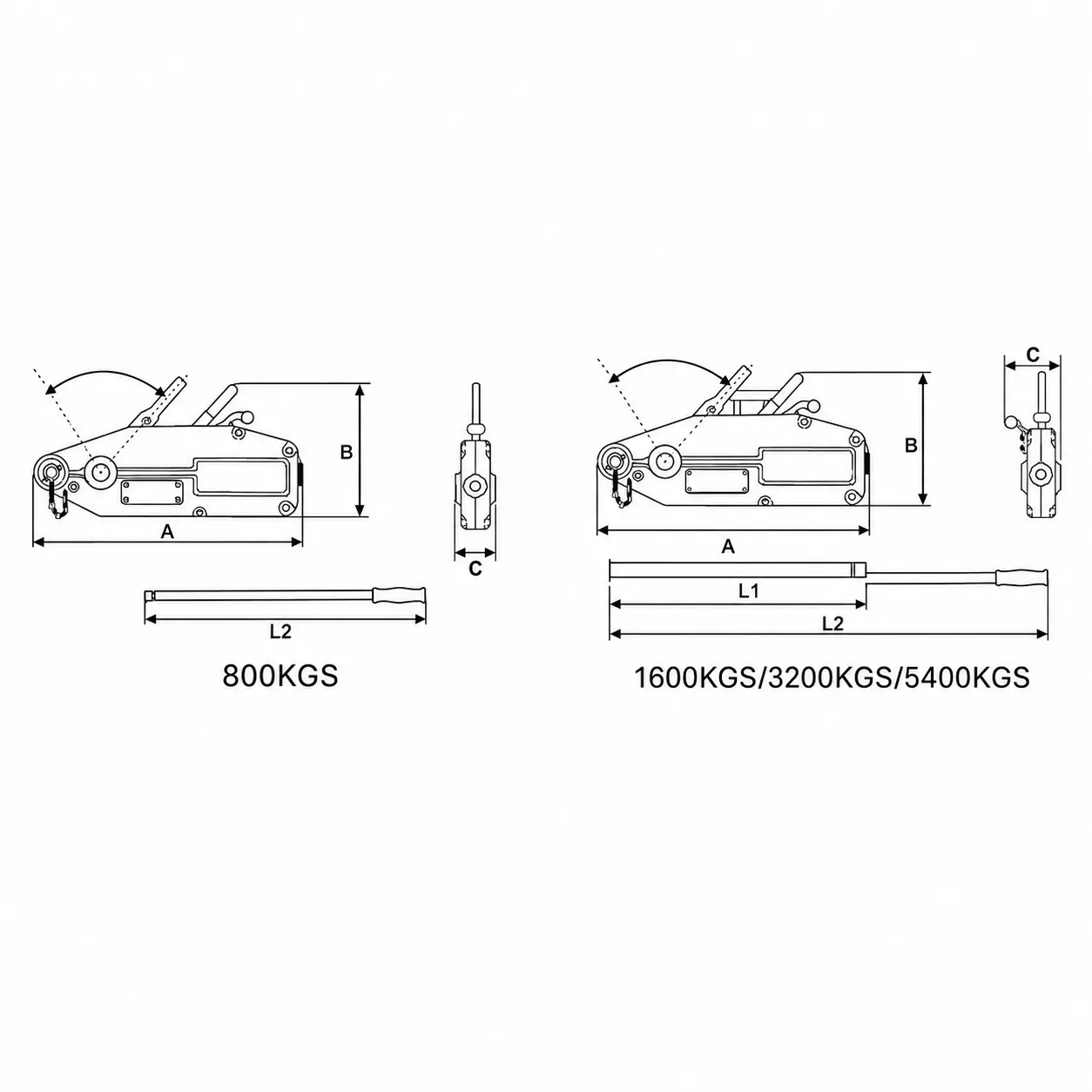

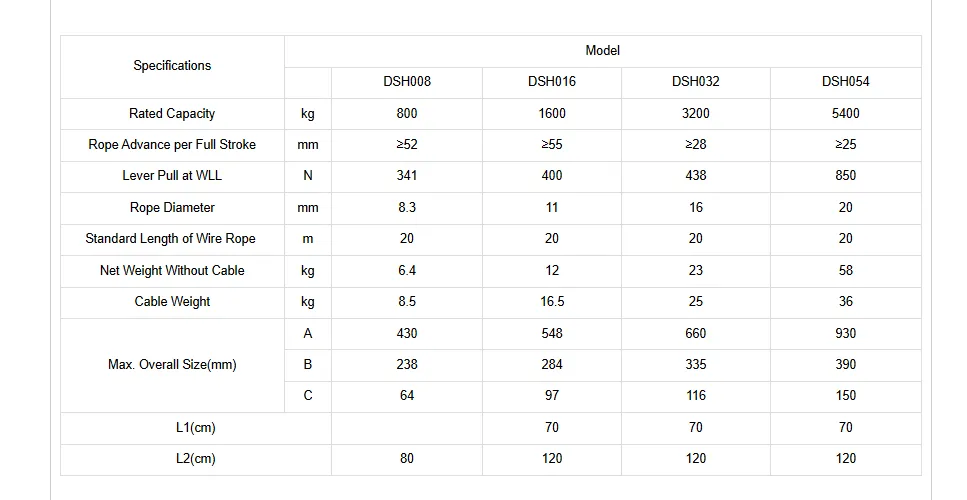

Οι διαστάσεις, η διάμετρος του συρματόσχοινου, η πρόοδος ανά πλήρη διαδρομή, η απαιτούμενη δύναμη χειρισμού και το βάρος κάθε έκδοσης παρουσιάζονται στον τεχνικό πίνακα και δεν χρειάζεται να επαναλαμβάνονται στην περιγραφή.

Πού χρησιμοποιείται

Η κιθάρα συρματόσχοινου αλουμινίου DSH είναι κατάλληλη για εργασίες όπου απαιτείται μεγάλη διαδρομή και χειροκίνητη, ελεγχόμενη μετακίνηση του φορτίου.

Ενδεικτικές εφαρμογές:

• Βιομηχανικές εγκαταστάσεις
• Εργοτάξια και κατασκευαστικές εργασίες
• Εργασίες συντήρησης και επισκευής
• Ανύψωση ή τοποθέτηση μηχανημάτων
• Έλξη και ευθυγράμμιση εξοπλισμού
• Μεταλλικές κατασκευές
• Τάνυση καλωδίων και συρματόσχοινων
• Εργασίες σε περιοχές χωρίς ηλεκτρική παροχή
• Ελεγχόμενη συγκράτηση φορτίου κατά τη διάρκεια τεχνικών εργασιών

Η DAWSON παρουσιάζει το προϊόν ως φορητό μηχανισμό για έλξη, ανύψωση, κάθοδο και συγκράτηση φορτίων. Ωστόσο, η συγκράτηση δεν πρέπει να συγχέεται με πιστοποιημένη πρόσδεση φορτίων για μεταφορά, καθώς στη σελίδα δεν αναφέρεται Lashing Capacity ή συμμόρφωση με το EN 12195.

Πώς λειτουργεί

Το συρματόσχοινο περνά ευθύγραμμα μέσα από την κιθάρα και συγκρατείται από εσωτερικές σιαγόνες.

Με την κίνηση του μοχλού:

• Το ένα σύστημα σιαγόνων συγκρατεί το συρματόσχοινο.
• Το δεύτερο σύστημα το προωθεί προς την επιλεγμένη κατεύθυνση.
• Οι σιαγόνες εναλλάσσονται, διατηρώντας συνεχή έλεγχο του φορτίου.
• Το συρματόσχοινο δεν τυλίγεται μέσα σε τύμπανο.

Η διάμετρος του συρματόσχοινου διαφοροποιείται ανά μοντέλο. Επομένως, πρέπει να χρησιμοποιείται μόνο το συρματόσχοινο που αντιστοιχεί στην επιλεγμένη έκδοση.

Προστασία από υπερφόρτωση

Η σειρά διαθέτει αντικαταστάσιμους πείρους διάτμησης, οι οποίοι λειτουργούν ως μηχανική προστασία από την εφαρμογή υπερβολικής δύναμης.

Αν ένας πείρος αστοχήσει:

• Η λειτουργία του μοχλού διακόπτεται.
• Το φορτίο παραμένει συγκρατημένο από τον μηχανισμό.
• Πρέπει να χρησιμοποιηθεί αποκλειστικά ο προβλεπόμενος ανταλλακτικός πείρος.
• Η αιτία της υπερφόρτωσης πρέπει να εντοπιστεί πριν συνεχιστεί η εργασία.

Δεν επιτρέπεται η αντικατάσταση του πείρου με κοινή βίδα, καρφί ή άλλο αυτοσχέδιο εξάρτημα. Η DAWSON αναφέρει ότι ο πείρος διακόπτεται αυτόματα σε περίπτωση υπερφόρτωσης και μπορεί να αντικατασταθεί χωρίς αποφόρτιση του μηχανισμού.

Οδηγίες χρήσης

Πριν ξεκινήσει η εργασία, επιβεβαιώστε ότι η ονομαστική ικανότητα της κιθάρας καλύπτει το συνολικό φορτίο.

Στη συνέχεια:

1. Επιλέξτε σημείο αγκύρωσης επαρκούς αντοχής.
2. Τοποθετήστε την κιθάρα στην κατεύθυνση της δύναμης.
3. Χρησιμοποιήστε το σωστό συρματόσχοινο για το συγκεκριμένο μοντέλο.
4. Περάστε το κωνικό άκρο μέσα από τον μηχανισμό.
5. Συνδέστε τον γάντζο στο φορτίο ή σε κατάλληλο εξάρτημα.
6. Βεβαιωθείτε ότι ο γάντζος φορτίζεται στη βάση του.
7. Ελέγξτε ότι η ασφάλεια του γάντζου έχει κλείσει.
8. Αφαιρέστε σταδιακά τη χαλαρότητα του συρματόσχοινου.
9. Πραγματοποιήστε μικρή αρχική μετακίνηση.
10. Συνεχίστε με ομαλές κινήσεις του μοχλού.

Ο μηχανισμός και το συρματόσχοινο πρέπει να παραμένουν ευθυγραμμισμένα με το φορτίο. Αν απαιτείται ασυνήθιστα μεγάλη δύναμη ή η κίνηση γίνεται απότομα, η εργασία πρέπει να διακόπτεται για έλεγχο.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε εργασία, ελέγξτε:

• Το σώμα αλουμινίου
• Τους μοχλούς λειτουργίας
• Τον τηλεσκοπικό μοχλό χειρισμού
• Τους πείρους διάτμησης
• Ολόκληρο το μήκος του συρματόσχοινου
• Τη διάμετρο του συρματόσχοινου
• Το κωνικό άκρο εισαγωγής
• Τον γάντζο και την ασφάλειά του
• Το σημείο αγκύρωσης
• Τη σήμανση της ονομαστικής ικανότητας
• Την ομαλή λειτουργία του μηχανισμού

Η κιθάρα πρέπει να αποσύρεται όταν εντοπίζονται:

• Ρωγμές ή παραμόρφωση του σώματος
• Λυγισμένος ή κατεστραμμένος μοχλός
• Φθαρμένοι ή αυτοσχέδιοι πείροι διάτμησης
• Σπασμένα σύρματα
• Τσάκισμα ή σύνθλιψη του συρματόσχοινου
• Έντονη διάβρωση
• Παραμόρφωση της διατομής του συρματόσχοινου
• Παραμορφωμένος γάντζος
• Κατεστραμμένη ασφάλεια γάντζου
• Ολίσθηση ή ακανόνιστη λειτουργία των σιαγόνων

Περιοδικός τεχνικός έλεγχος

Η κιθάρα, το συρματόσχοινο και τα εξαρτήματα σύνδεσης πρέπει να επιθεωρούνται περιοδικά από αρμόδιο και κατάλληλα καταρτισμένο πρόσωπο.

Κατά τον έλεγχο εξετάζονται:

• Οι εσωτερικές σιαγόνες συγκράτησης
• Οι μοχλοί και οι συνδέσεις τους
• Οι πείροι διάτμησης
• Η κατάσταση του σώματος
• Η φθορά του συρματόσχοινου
• Το τερματικό άκρο και ο γάντζος
• Η κατάσταση των σημάνσεων
• Η λειτουργία υπό ελεγχόμενες συνθήκες

Η δημόσια σελίδα του προϊόντος δεν καθορίζει συγκεκριμένο διάστημα περιοδικής επιθεώρησης ή αριθμητικά όρια απόσυρσης του συρματόσχοινου. Επομένως, πρέπει να εφαρμόζονται οι οδηγίες που συνοδεύουν τη συγκεκριμένη μονάδα και το πρόγραμμα ελέγχου της εγκατάστασης.

Θερμοκρασία χρήσης

Η επίσημη σελίδα της DAWSON δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας.

Για χρήση σε ακραίες θερμοκρασίες, διαβρωτικό περιβάλλον, εκρηκτική ατμόσφαιρα ή συνεχή έκθεση σε θαλασσινό νερό απαιτείται προηγούμενη τεχνική επιβεβαίωση.

Απαγορεύεται

• Η υπέρβαση της αναγραφόμενης ικανότητας
• Η ανύψωση ή μεταφορά ανθρώπων
• Η διέλευση φορτίου πάνω από ανθρώπους
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η χρήση προέκτασης στον τηλεσκοπικό μοχλό
• Η αντικατάσταση του πείρου διάτμησης με κοινό εξάρτημα
• Η χρήση λανθασμένης διαμέτρου συρματόσχοινου
• Η χρήση τσακισμένου ή συνθλιμμένου συρματόσχοινου
• Η λειτουργία με σπασμένα σύρματα ή έντονη διάβρωση
• Η έλξη του συρματόσχοινου επάνω σε αιχμηρές ακμές
• Η δημιουργία κόμπων στο συρματόσχοινο
• Η περιτύλιξή του απευθείας γύρω από το φορτίο
• Η φόρτιση στην άκρη του γάντζου
• Η εφαρμογή φορτίου επάνω στην ασφάλεια του γάντζου
• Η ταυτόχρονη λειτουργία αντίθετων μοχλών
• Η εξαναγκασμένη λειτουργία όταν ο μηχανισμός μπλοκάρει
• Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο
• Η αυθαίρετη επισκευή ή τροποποίηση της κιθάρας

Συντήρηση και αποθήκευση

Η DAWSON χαρακτηρίζει το προϊόν ως μηχανισμό με χαμηλές απαιτήσεις συντήρησης και εύκολη τεχνική εξυπηρέτηση.

Μετά τη χρήση:

• Καθαρίστε το σώμα και το συρματόσχοινο.
• Απομακρύνετε λάσπη, σκόνη και ξένα σώματα.
• Ελέγξτε το συρματόσχοινο σε όλο το μήκος του.
• Τυλίξτε το χωρίς κόμπους και απότομες καμπές.
• Φυλάξτε το συρματόσχοινο σε κατάλληλο τύμπανο ή πλαίσιο.
• Αποθηκεύστε την κιθάρα σε καθαρό και ξηρό χώρο.
• Απομονώστε οποιαδήποτε μονάδα παρουσιάζει ζημιά.

Οι εργασίες στον εσωτερικό μηχανισμό και στις σιαγόνες πρέπει να πραγματοποιούνται μόνο από αρμόδιο τεχνικό.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε κιθάρες συρματόσχοινου για επαγγελματικές εφαρμογές ανύψωσης, έλξης και ελεγχόμενης μετακίνησης φορτίων.

Για την επιλογή της κατάλληλης ικανότητας, της σωστής διαμέτρου και του απαιτούμενου μήκους συρματόσχοινου, επικοινωνήστε με την ομάδα μας.
