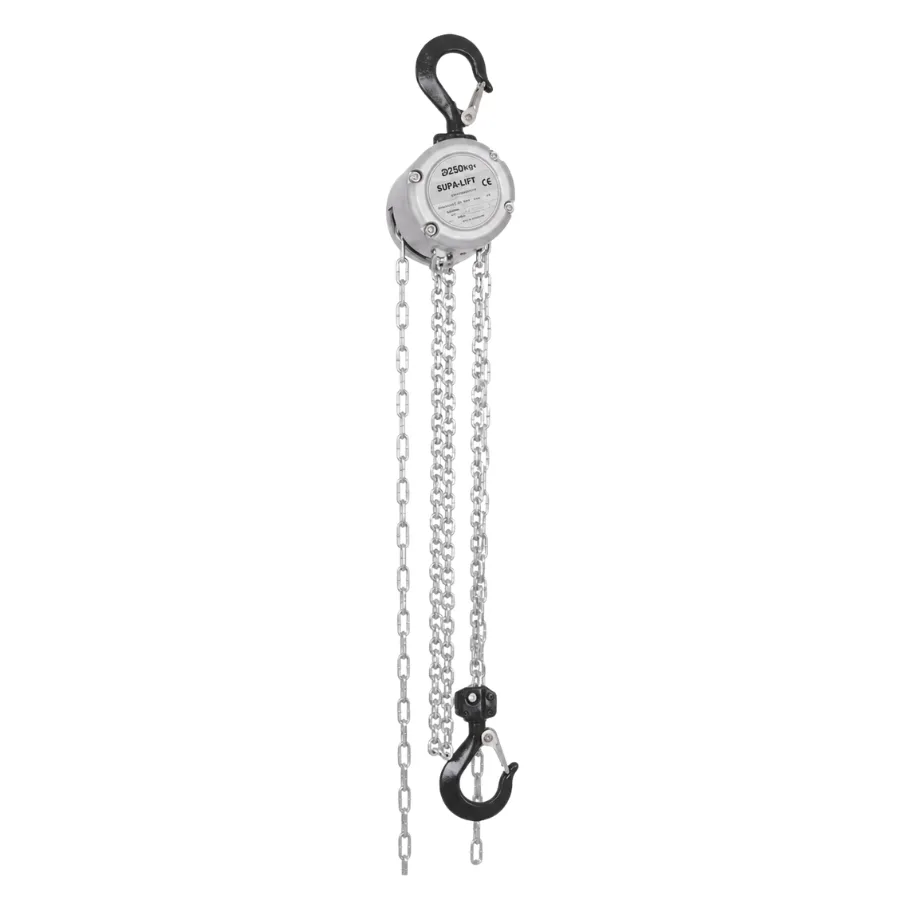

Μίνι Κρικοπάλαγκο Αλουμινίου CH-DZ

Τι είναι το Μίνι Κρικοπάλαγκο Αλουμινίου CH-DZ

Το μίνι κρικοπάλαγκο αλουμινίου CH-DZ είναι χειροκίνητο ανυψωτικό αλυσίδας για την κατακόρυφη ανύψωση και το ελεγχόμενο κατέβασμα φορτίων.

Το περίβλημα από κράμα αλουμινίου περιορίζει σημαντικά το βάρος του μηχανισμού. Έτσι, το παλάγκο μεταφέρεται και τοποθετείται ευκολότερα σε υπερυψωμένα σημεία, στενούς χώρους και εγκαταστάσεις με περιορισμένο διαθέσιμο ύψος.

Η σειρά CH-DZ διατίθεται σε ονομαστικές ικανότητες 250, 500 και 1.000 kg. Το τυπικό ύψος ανύψωσης είναι 2,5 μέτρα, ενώ το καθαρό βάρος ξεκινά από μόλις 2,4 kg στην έκδοση των 250 kg.

Βασικά χαρακτηριστικά

• Χειροκίνητο μίνι κρικοπάλαγκο αλυσίδας
• Ελαφρύ περίβλημα από κράμα αλουμινίου
• Συμπαγής σχεδιασμός για περιορισμένο διαθέσιμο ύψος
• Ονομαστικές ικανότητες 250, 500 και 1.000 kg
• Τυπικό ύψος ανύψωσης 2,5 m
• Αλυσίδα φορτίου Grade 80
• Επιψευδαργυρωμένη αλυσίδα φορτίου
• Επιψευδαργυρωμένη αλυσίδα χειρισμού 3 × 16,5 mm
• Γάντζοι με μεγαλύτερο άνοιγμα εισόδου
• Χωνευτές βίδες στο περίβλημα, ώστε να περιορίζονται τα πιασίματα
• Δοκιμή κάθε μονάδας στο 1,5 της ονομαστικής ικανότητας
• Προαιρετική σακούλα συλλογής αλυσίδας
• Συμμόρφωση με EN 13157, ASME B30.16, AS 1418.2 και SANS 1594
• Κωδικός σειράς No. 1105

Πού χρησιμοποιείται

Το μίνι κρικοπάλαγκο αλουμινίου CH-DZ χρησιμοποιείται σε εργασίες όπου απαιτείται φορητό ανυψωτικό με μικρό βάρος και περιορισμένες εξωτερικές διαστάσεις.

Είναι κατάλληλο για:

• Εργασίες συντήρησης
• Μηχανουργεία και συνεργεία
• Εγκαταστάσεις αεραγωγών
• Υδραυλικές εγκαταστάσεις
• Εργασίες αυτοκινήτου
• Τοποθέτηση μικρών μηχανημάτων
• Εργασίες σε υπερυψωμένα σημεία
• Εγκαταστάσεις με χαμηλό διαθέσιμο ύψος
• Εφαρμογές όπου απαιτείται συχνή μεταφορά του παλάγκου

Η H-Lift το προτείνει ειδικά για εργασίες μικρότερων φορτίων σε δυσπρόσιτες ή υπερυψωμένες θέσεις.

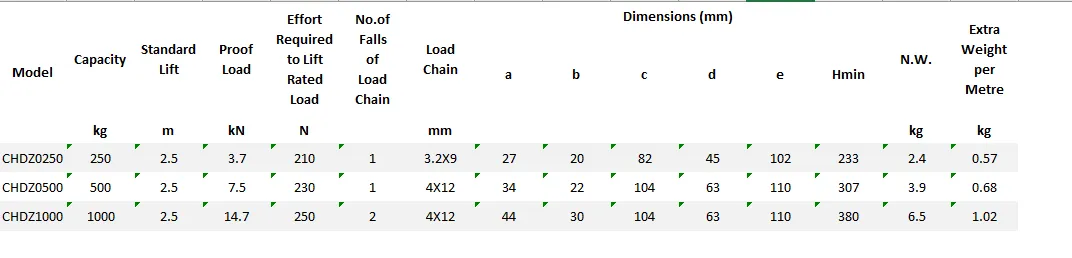

Διαθέσιμες ικανότητες και τεχνικά στοιχεία

Έκδοση 250 kg

• Ονομαστική ικανότητα: 250 kg
• Τυπικό ύψος ανύψωσης: 2,5 m
• Φορτίο δοκιμής: 3,7 kN
• Απαιτούμενη δύναμη χειρισμού: 210 N
• Αριθμός κλάδων αλυσίδας: 1
• Αλυσίδα φορτίου: 3,2 × 9 mm
• Ελάχιστο ύψος εγκατάστασης: 233 mm
• Καθαρό βάρος: 2,4 kg

Έκδοση 500 kg

• Ονομαστική ικανότητα: 500 kg
• Τυπικό ύψος ανύψωσης: 2,5 m
• Φορτίο δοκιμής: 7,5 kN
• Απαιτούμενη δύναμη χειρισμού: 230 N
• Αριθμός κλάδων αλυσίδας: 1
• Αλυσίδα φορτίου: 4 × 12 mm
• Ελάχιστο ύψος εγκατάστασης: 307 mm
• Καθαρό βάρος: 3,9 kg

Έκδοση 1.000 kg

• Ονομαστική ικανότητα: 1.000 kg
• Τυπικό ύψος ανύψωσης: 2,5 m
• Φορτίο δοκιμής: 14,7 kN
• Απαιτούμενη δύναμη χειρισμού: 250 N
• Αριθμός κλάδων αλυσίδας: 2
• Αλυσίδα φορτίου: 4 × 12 mm
• Ελάχιστο ύψος εγκατάστασης: 380 mm
• Καθαρό βάρος: 6,5 kg

Αλυσίδα φορτίου

Το CH-DZ διαθέτει επιψευδαργυρωμένη αλυσίδα φορτίου Grade 80, ώστε να προσφέρει αυξημένη αντοχή και προστασία από τη διάβρωση.

Η έκδοση των 250 kg χρησιμοποιεί αλυσίδα 3,2 × 9 mm. Αντίστοιχα, οι εκδόσεις των 500 και 1.000 kg χρησιμοποιούν αλυσίδα 4 × 12 mm.

Στην έκδοση των 1.000 kg το φορτίο κατανέμεται σε δύο κλάδους αλυσίδας. Επομένως, πριν από κάθε χρήση πρέπει να επιβεβαιώνεται ότι οι δύο κλάδοι δεν έχουν περιστραφεί ή μπλεχτεί μεταξύ τους.

Η αλυσίδα φορτίου δεν πρέπει να αντικαθίσταται ή να επιμηκύνεται χωρίς προηγούμενη τεχνική έγκριση.

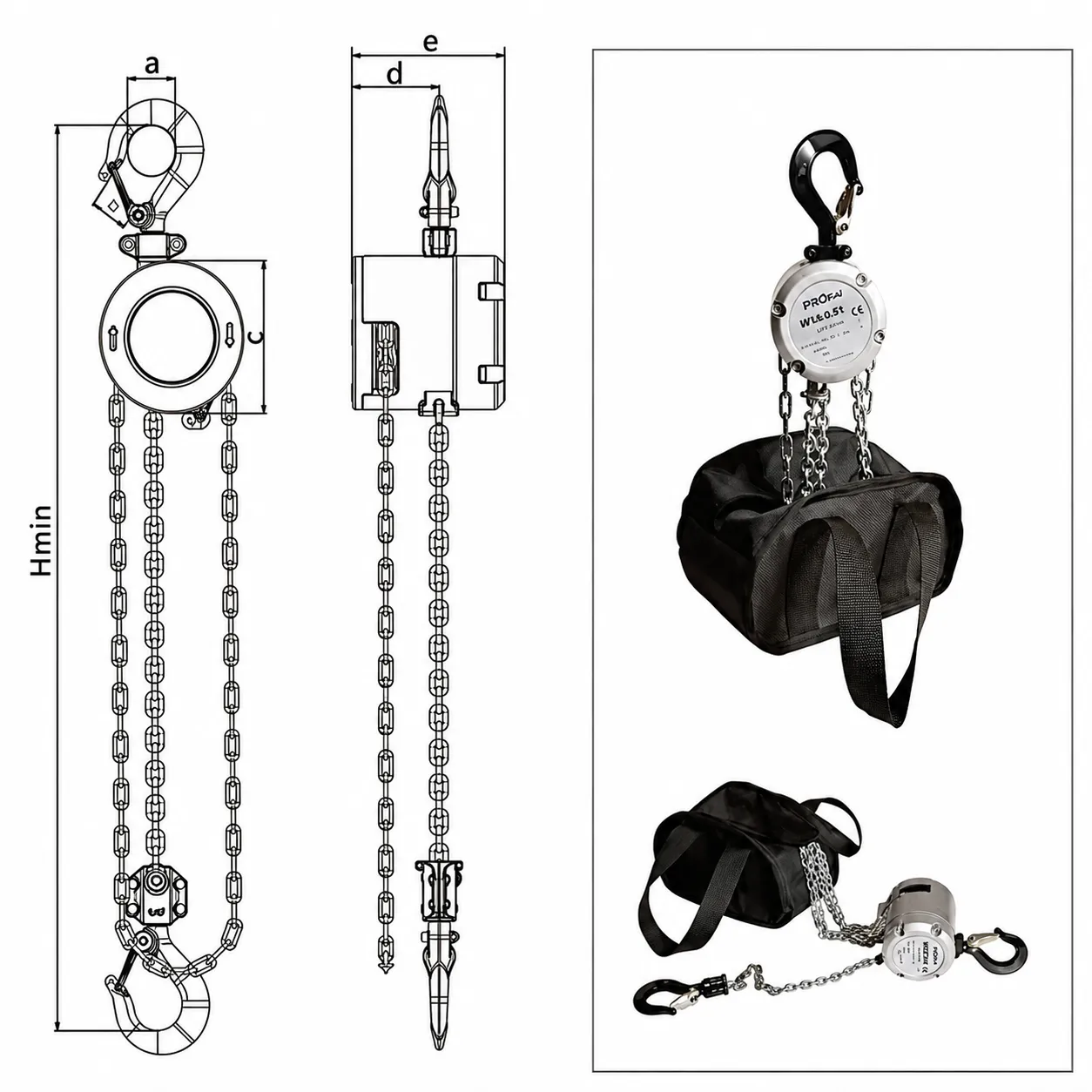

Ελάχιστο ύψος εγκατάστασης

Ο συμπαγής σχεδιασμός περιορίζει την απόσταση ανάμεσα στον επάνω και τον κάτω γάντζο.

Το ελάχιστο ύψος εγκατάστασης είναι:

• 233 mm για τα 250 kg
• 307 mm για τα 500 kg
• 380 mm για τα 1.000 kg

Το χαρακτηριστικό αυτό επιτρέπει καλύτερη αξιοποίηση του διαθέσιμου ύψους, ιδιαίτερα σε στενούς χώρους ή χαμηλές κατασκευές.

Δοκιμή φορτίου και πρότυπα

Κάθε μονάδα CH-DZ δοκιμάζεται με φορτίο ίσο με 1,5 φορές την ονομαστική ικανότητά της.

Η επίσημη σελίδα αναφέρει συμμόρφωση με:

• EN 13157
• ASME B30.16
• AS 1418.2
• SANS 1594

Το φορτίο δοκιμής δεν αποτελεί επιτρεπόμενο φορτίο λειτουργίας. Κατά την κανονική χρήση δεν πρέπει να υπερβαίνεται η ονομαστική ικανότητα που αναγράφεται επάνω στο παλάγκο.

Οδηγίες πριν από την πρώτη χρήση

Πριν από την εγκατάσταση:

1. Επιβεβαιώστε το συνολικό βάρος του φορτίου.
2. Επιλέξτε έκδοση με επαρκή ονομαστική ικανότητα.
3. Ελέγξτε την αντοχή του σημείου ανάρτησης.
4. Βεβαιωθείτε ότι ο επάνω γάντζος εφαρμόζει σωστά.
5. Ελέγξτε ότι η ασφάλεια του γάντζου κλείνει πλήρως.
6. Επιβεβαιώστε ότι η αλυσίδα φορτίου δεν είναι στριμμένη.
7. Στην έκδοση των 1.000 kg, ελέγξτε και τους δύο κλάδους.
8. Δοκιμάστε την κίνηση ανύψωσης και καθόδου χωρίς φορτίο.
9. Ελέγξτε ότι ο μηχανισμός πέδησης συγκρατεί σωστά.
10. Βεβαιωθείτε ότι ο κάτω γάντζος φτάνει στο απαιτούμενο σημείο χωρίς να εξαντλείται η αλυσίδα.

Οδηγίες χρήσης

Αρχικά, αναρτήστε το κρικοπάλαγκο από κατάλληλο και ελεγμένο σημείο στήριξης.

Στη συνέχεια, συνδέστε το φορτίο στον κάτω γάντζο με κατάλληλο μέσο ανάρτησης. Το φορτίο πρέπει να εφαρμόζεται στο εσωτερικό του γάντζου και όχι στην άκρη ή στην ασφάλειά του.

Πριν συνεχίσετε με την πλήρη ανύψωση:

• Τεντώστε σταδιακά την αλυσίδα
• Ανυψώστε το φορτίο λίγα εκατοστά
• Ελέγξτε την ισορροπία του
• Επιβεβαιώστε ότι το φρένο συγκρατεί το φορτίο
• Ελέγξτε ότι η αλυσίδα κινείται ελεύθερα
• Απομακρύνετε ανθρώπους και εμπόδια από την περιοχή

Κατά τη λειτουργία, τραβήξτε την αλυσίδα χειρισμού σταθερά και χωρίς απότομες κινήσεις.

Το CH-DZ έχει σχεδιαστεί αποκλειστικά για κατακόρυφη ανύψωση. Δεν πρέπει να χρησιμοποιείται για οριζόντια ή πλευρική έλξη.

Ικανότητα ανύψωσης και επιλογή μοντέλου

Για τη σωστή επιλογή πρέπει να υπολογίζονται:

• Το βάρος του φορτίου
• Το βάρος των ιμάντων και των εξαρτημάτων ανύψωσης
• Το απαιτούμενο ύψος ανύψωσης
• Το διαθέσιμο καθαρό ύψος
• Η αντοχή του σημείου ανάρτησης
• Η απαιτούμενη δύναμη χειρισμού
• Η συχνότητα χρήσης
• Οι συνθήκες του χώρου εργασίας

Η ονομαστική ικανότητα των 250, 500 ή 1.000 kg δεν πρέπει να υπερβαίνεται. Επίσης, το όριο ολόκληρου του συστήματος καθορίζεται από το εξάρτημα με τη μικρότερη επιτρεπόμενη ικανότητα.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε χρήση, ελέγξτε:

• Το περίβλημα αλουμινίου
• Τον επάνω και τον κάτω γάντζο
• Τις ασφάλειες των γάντζων
• Την αλυσίδα φορτίου
• Την αλυσίδα χειρισμού
• Τον μηχανισμό πέδησης
• Τις σημάνσεις και την πινακίδα ικανότητας
• Το σημείο ανάρτησης
• Τα εξαρτήματα σύνδεσης του φορτίου

Δεν πρέπει να υπάρχουν:

• Ρωγμές ή παραμορφώσεις στο περίβλημα
• Ανοιγμένοι ή στρεβλωμένοι γάντζοι
• Κατεστραμμένες ασφάλειες
• Λυγισμένοι, χαραγμένοι ή επιμηκυμένοι κρίκοι
• Μπλεγμένη ή στριμμένη αλυσίδα
• Έντονη διάβρωση
• Ασυνήθιστος θόρυβος
• Δυσκολία στη λειτουργία
• Ολίσθηση του φρένου
• Δυσανάγνωστη πινακίδα ικανότητας

Αν εντοπιστεί οποιοδήποτε ελάττωμα, το παλάγκο πρέπει να αποσυρθεί και να αξιολογηθεί από αρμόδιο τεχνικό.

Περιοδικός τεχνικός έλεγχος

Το κρικοπάλαγκο πρέπει να επιθεωρείται περιοδικά από κατάλληλα καταρτισμένο και αρμόδιο πρόσωπο.

Η συχνότητα του ελέγχου εξαρτάται από:

• Τη συχνότητα χρήσης
• Το βάρος των φορτίων
• Το περιβάλλον λειτουργίας
• Την παρουσία σκόνης ή υγρασίας
• Τις οδηγίες του κατασκευαστή
• Την αξιολόγηση κινδύνου της εγκατάστασης
• Τις εφαρμοζόμενες νομοθετικές απαιτήσεις

Κατά την επιθεώρηση πρέπει να εξετάζονται:

• Το περίβλημα και οι βίδες
• Τα εσωτερικά γρανάζια
• Ο μηχανισμός πέδησης
• Οι επιφάνειες τριβής
• Οι γάντζοι και οι ασφάλειές τους
• Η αλυσίδα φορτίου
• Η αλυσίδα χειρισμού
• Οι άξονες και οι πείροι
• Η επιμήκυνση και η φθορά των κρίκων
• Η ευκρίνεια των σημάνσεων

Η επίσημη σελίδα δεν καθορίζει συγκεκριμένο σταθερό χρονικό διάστημα επιθεώρησης. Συνεπώς, το διάστημα πρέπει να καθορίζεται σύμφωνα με τις συνθήκες χρήσης και την ισχύουσα διαδικασία ελέγχου.

Θερμοκρασία χρήσης

Η H-Lift αναφέρει ότι η αλυσίδα και οι γάντζοι είναι σχεδιασμένοι για θερμοκρασία περιβάλλοντος από -10°C έως +50°C.

Για χρήση σε ακραίες θερμοκρασίες, σε περιβάλλον με οξέα, χημικά ή άλλες συνθήκες υψηλού κινδύνου, απαιτείται προηγούμενη επικοινωνία με τον προμηθευτή.

Προαιρετικός εξοπλισμός

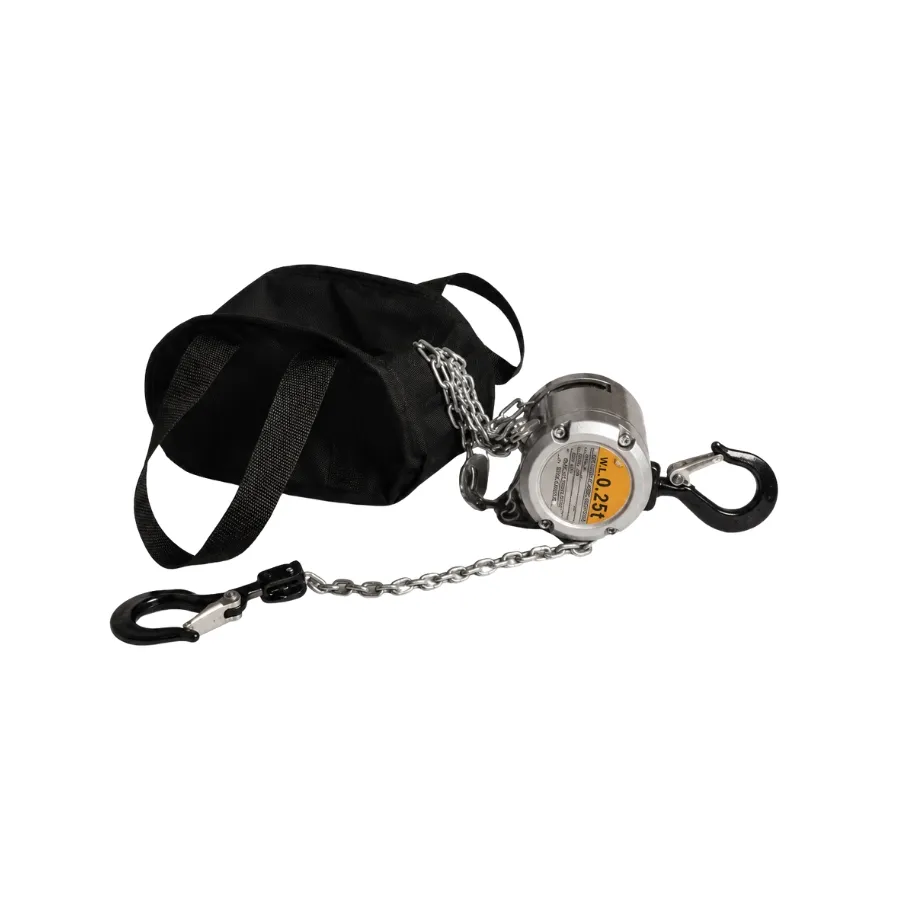

Για το CH-DZ διατίθεται προαιρετικά σακούλα συλλογής αλυσίδας.

Η σακούλα περιορίζει την ελεύθερη συσσώρευση της αλυσίδας και μπορεί να διευκολύνει τη χρήση του παλάγκου σε υπερυψωμένες ή περιορισμένες θέσεις. Ο προαιρετικός εξοπλισμός πρέπει να επιβεβαιώνεται κατά την παραγγελία.

Απαγορεύεται

• Η υπέρβαση της ονομαστικής ικανότητας
• Η χρήση για οριζόντια ή πλευρική έλξη
• Η φόρτιση στην άκρη του γάντζου
• Η εφαρμογή φορτίου επάνω στην ασφάλεια
• Η χρήση της αλυσίδας φορτίου ως αρτάνη
• Η λειτουργία με στριμμένη ή μπλεγμένη αλυσίδα
• Η χρήση υπερβολικής δύναμης για τον χειρισμό
• Η ανύψωση ανθρώπων
• Η μεταφορά φορτίου πάνω από ανθρώπους
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η αντικατάσταση ή επιμήκυνση της αλυσίδας χωρίς έγκριση
• Η χρήση με παραμορφωμένους γάντζους
• Η χρήση με ελαττωματικό φρένο
• Η ρύπανση του φρένου με λάδι ή γράσο
• Η έκθεση σε οξέα ή χημικά χωρίς τεχνική έγκριση
• Η έκθεση σε νερό, ατμό ή καιρικές συνθήκες χωρίς επιβεβαίωση καταλληλότητας
• Η ρίψη, η πτώση ή το σύρσιμο του παλάγκου
• Η μη εγκεκριμένη γαλβάνιση ή επιμετάλλωση φερόντων εξαρτημάτων

Συντήρηση

Η αλυσίδα φορτίου πρέπει να διατηρείται καθαρή και κατάλληλα λιπασμένη.

Αντίθετα, ο μηχανισμός πέδησης και οι επιφάνειες τριβής πρέπει να παραμένουν απαλλαγμένες από λάδια και γράσα.

Οι επισκευές, η αντικατάσταση της αλυσίδας και οι εσωτερικές ρυθμίσεις πρέπει να πραγματοποιούνται μόνο από κατάλληλο τεχνικό και με εγκεκριμένα ανταλλακτικά.

Αποθήκευση

Αποθηκεύστε το παλάγκο σε καθαρό και ξηρό χώρο, προστατευμένο από υγρασία και διάβρωση.

Πριν από την αποθήκευση:

• Καθαρίστε το περίβλημα
• Ελέγξτε την αλυσίδα και τους γάντζους
• Λιπάνετε κατάλληλα την αλυσίδα φορτίου
• Διατηρήστε το φρένο καθαρό και στεγνό
• Κρατήστε τις αλυσίδες μακριά από το έδαφος
• Απομονώστε οποιοδήποτε παλάγκο παρουσιάζει βλάβη

Το παλάγκο συνιστάται να αποθηκεύεται από το επάνω σημείο ανάρτησης, χωρίς οι αλυσίδες να έρχονται σε επαφή με το δάπεδο.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε χειροκίνητα κρικοπάλαγκα και εξοπλισμό ανύψωσης για επαγγελματικές, τεχνικές και βιομηχανικές εφαρμογές.

Για πληροφορίες σχετικά με την απαιτούμενη ικανότητα, το ύψος ανύψωσης, τις διαστάσεις και τη διαθεσιμότητα, επικοινωνήστε με την ομάδα μας.
