Τροχήλατη Βάση Μεταφοράς CTA

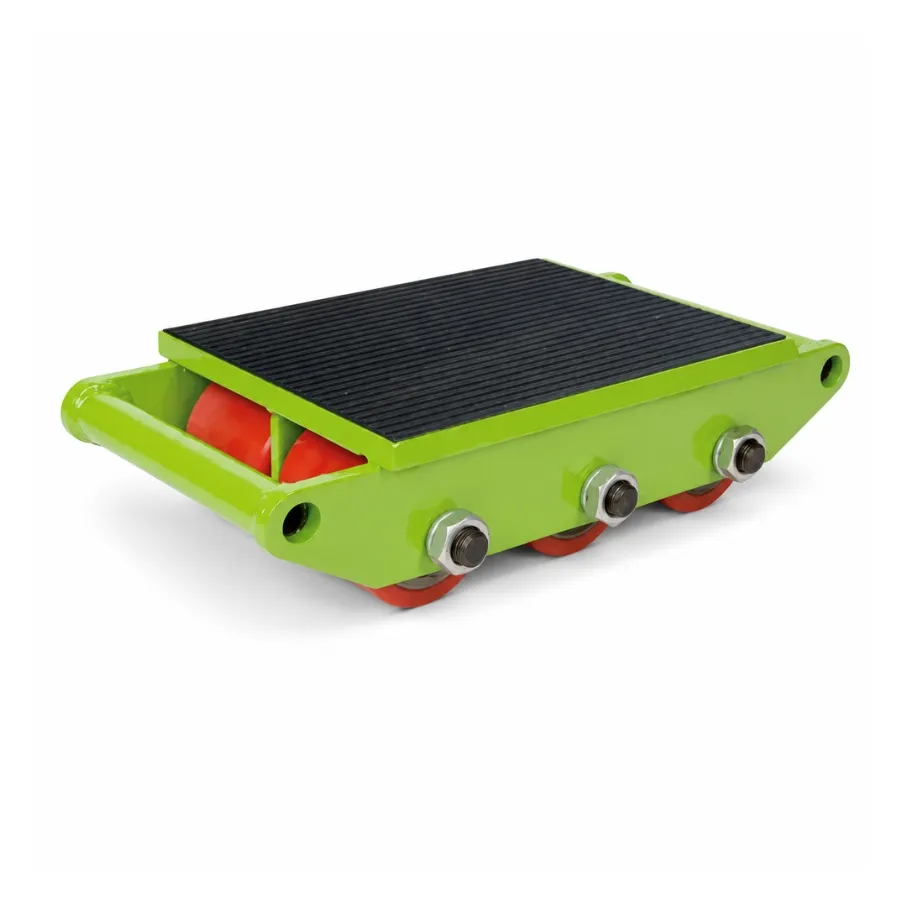

Τι είναι η Τροχήλατη Βάση Μεταφοράς CTA

Η τροχήλατη βάση μεταφοράς CTA, γνωστή και ως Load Moving Skate, χρησιμοποιείται για την ελεγχόμενη οριζόντια μετακίνηση βαρέων μηχανημάτων και βιομηχανικού εξοπλισμού πάνω σε κατάλληλο δάπεδο.

Η σειρά διαθέτει χαλύβδινο σώμα χαμηλού προφίλ και πολλαπλά ράουλα, ώστε το φορτίο να κατανέμεται σε μεγαλύτερη επιφάνεια. Διατίθεται σε ονομαστικές ικανότητες από 6 έως 30 τόνους και χρησιμοποιείται συνήθως σε συνδυασμό με γρύλο νυχιού ή λοστάρι ανύψωσης για την αρχική τοποθέτηση κάτω από το μηχάνημα.

Βασικά χαρακτηριστικά

Ονομαστική ικανότητα από 6 έως 30 t
Χαλύβδινη κατασκευή βαρέος τύπου
Πολλαπλά ράουλα για καλύτερη κατανομή του φορτίου
Χαμηλό ύψος πλατφόρμας από 101 mm
Ανθεκτική βαφή πούδρας
Διαθέσιμες επιλογές ράουλων από PU, nylon ή μεταλλικό υλικό, ανάλογα με την έκδοση
Κατάλληλη για χρήση πολλών βάσεων ταυτόχρονα
Συμπαγής σχεδιασμός για εύκολη τοποθέτηση και αποθήκευση
Κωδικός σειράς No. 801001

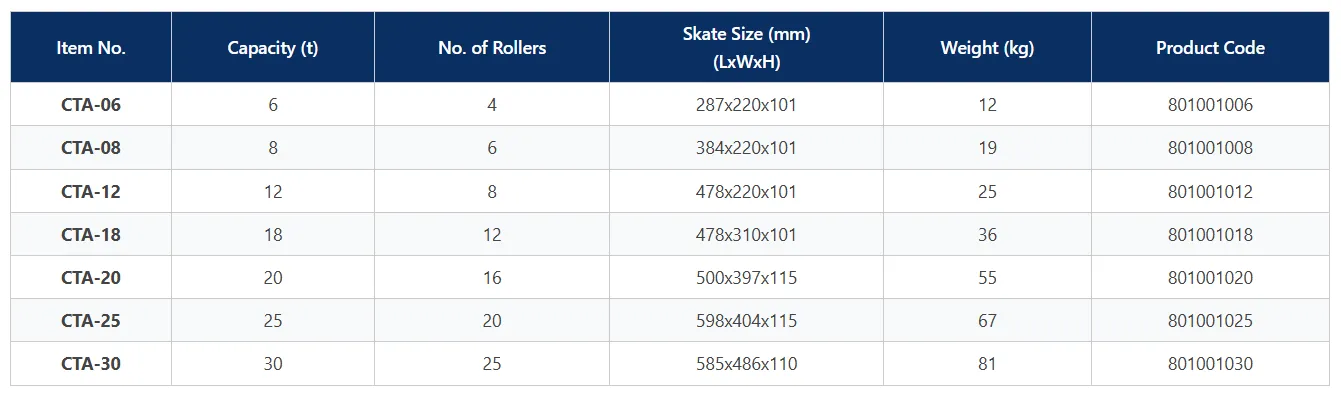

Οι ακριβείς διαστάσεις, ο αριθμός των ράουλων, το ύψος και το βάρος κάθε μοντέλου παρουσιάζονται στον τεχνικό πίνακα.

Πού χρησιμοποιείται

Η τροχήλατη βάση μεταφοράς CTA είναι κατάλληλη για:

Μετακίνηση βιομηχανικών μηχανημάτων
Εγκατάσταση και επανατοποθέτηση εξοπλισμού
Μεταφορά πρεσών και εργαλειομηχανών
Μετακίνηση μετασχηματιστών
Αναδιαμόρφωση γραμμών παραγωγής
Εργασίες συντήρησης σε εργοστάσια
Αποθήκες, μηχανουργεία και βιομηχανικές εγκαταστάσεις
Μικρές και ελεγχόμενες μετακινήσεις σε περιορισμένους χώρους

Το προϊόν προορίζεται για οριζόντια μετακίνηση. Δεν αποτελεί γρύλο και δεν ανυψώνει μόνο του το φορτίο.

Σωστή κατανομή του φορτίου

Η ονομαστική ικανότητα αφορά το κάθε μοντέλο CTA. Όταν χρησιμοποιούνται περισσότερες βάσεις, η συνολική ασφαλής ικανότητα δεν πρέπει να υπολογίζεται μόνο με απλή πρόσθεση των επιμέρους τιμών.

Το πραγματικό φορτίο πρέπει να κατανέμεται σωστά σε όλα τα σημεία στήριξης. Επιπλέον, κάθε βάση πρέπει να έχει επαρκή ικανότητα για το βάρος που μπορεί να μεταφερθεί επάνω της κατά την εκκίνηση, τη μετακίνηση ή την αλλαγή θέσης του μηχανήματος.

Η H-Lift αναφέρει ότι μπορούν να χρησιμοποιηθούν πολλές βάσεις ταυτόχρονα, εφόσον το φορτίο υποστηρίζεται σε κατάλληλα σημεία και κατανέμεται ομοιόμορφα.

Επιλογή κατάλληλων ράουλων

Το υλικό των ράουλων πρέπει να επιλέγεται σύμφωνα με το φορτίο και την επιφάνεια κίνησης.

Τα ράουλα PU ή nylon είναι καταλληλότερα για λείες, βαμμένες ή εποξειδικές επιφάνειες, όπου ζητείται ομαλότερη και πιο αθόρυβη κύλιση.
Τα μεταλλικά ράουλα προσφέρουν αυξημένη αντοχή σε βαριά φορτία και σκληρότερες επιφάνειες, αλλά μπορεί να αφήσουν σημάδια ή να προκαλέσουν φθορά σε ευαίσθητα δάπεδα.

Το ακριβές υλικό των ράουλων πρέπει να επιβεβαιώνεται για τη συγκεκριμένη έκδοση κατά την παραγγελία.

Οδηγίες χρήσης

Επιβεβαιώστε το συνολικό βάρος και το κέντρο βάρους του μηχανήματος.
Επιλέξτε τον κατάλληλο αριθμό και την κατάλληλη ικανότητα βάσεων.
Ελέγξτε ότι το δάπεδο είναι επίπεδο, καθαρό και επαρκούς αντοχής.
Ανυψώστε σταδιακά το φορτίο με κατάλληλο γρύλο νυχιού ή άλλο εγκεκριμένο μέσο.
Τοποθετήστε τις βάσεις κάτω από μηχανικά ανθεκτικά σημεία.
Κατεβάστε αργά το φορτίο και ελέγξτε ότι εφαρμόζει πλήρως στις πλατφόρμες.
Ασφαλίστε το φορτίο από ολίσθηση ή ανατροπή.
Μετακινήστε το αργά, χωρίς απότομες επιταχύνσεις ή αλλαγές κατεύθυνσης.
Διατηρείτε τη διαδρομή ελεύθερη από εμπόδια και άτομα.
Μετά την τοποθέτηση, ανυψώστε ξανά το φορτίο και αφαιρέστε τις βάσεις με κατάλληλο εργαλείο.

Ακόμη και μικρά αντικείμενα, ρινίσματα ή ανωμαλίες στο δάπεδο μπορούν να σταματήσουν απότομα ένα ράουλο και να προκαλέσουν μετατόπιση του φορτίου.

Αλλαγές κατεύθυνσης

Η σειρά CTA δεν πρέπει να καταχωριστεί ως περιστροφικό ή κατευθυνόμενο moving skate. Για διαδρομές με στροφές απαιτείται κατάλληλος συνδυασμός με περιστροφική ή κατευθυνόμενη βάση άλλου τύπου.

Οι αλλαγές κατεύθυνσης πρέπει να σχεδιάζονται πριν από τη μετακίνηση. Δεν πρέπει να επιχειρούνται απότομες στροφές, πλευρική πίεση στα ράουλα ή περιστροφή του φορτίου με αυτοσχέδιους μοχλούς.

Έλεγχος πριν από κάθε χρήση

Πριν από τη μετακίνηση, ελέγξτε:

Το χαλύβδινο σώμα και τις συγκολλήσεις
Την πλατφόρμα στήριξης
Τα ράουλα και τους άξονές τους
Την ελεύθερη και ομοιόμορφη περιστροφή των ράουλων
Τυχόν ρωγμές, παραμορφώσεις ή έντονη διάβρωση
Τη σήμανση της ονομαστικής ικανότητας
Την κατάσταση και την καθαριότητα του δαπέδου

Η βάση πρέπει να αποσύρεται όταν υπάρχουν μπλοκαρισμένα ή φθαρμένα ράουλα, παραμορφωμένο σώμα, ρωγμές, χαλαροί άξονες ή ενδείξεις προηγούμενης υπερφόρτωσης.

Περιοδικός τεχνικός έλεγχος

Ο περιοδικός έλεγχος πρέπει να πραγματοποιείται από αρμόδιο πρόσωπο και να περιλαμβάνει:

Έλεγχο της χαλύβδινης κατασκευής
Έλεγχο συγκολλήσεων και σημείων στήριξης
Κατάσταση ράουλων και αξόνων
Φθορά ή παραμόρφωση της πλατφόρμας
Ομαλή κύλιση χωρίς εμπλοκές
Έλεγχο της σήμανσης και της ταυτοποίησης του μοντέλου

Η επίσημη σελίδα δεν δημοσιεύει συγκεκριμένο σταθερό διάστημα επιθεώρησης ή αριθμητικά όρια απόσυρσης.

Θερμοκρασία χρήσης

Η H-Lift δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας για τη σειρά CTA.

Για χρήση σε ακραίες θερμοκρασίες ή σε περιβάλλον με χημικές ουσίες, υψηλή υγρασία ή έντονη διάβρωση απαιτείται προηγούμενη τεχνική επιβεβαίωση.

Απαγορεύεται

Η υπέρβαση της ονομαστικής ικανότητας
Η χρήση πάνω σε επικλινές ή ασταθές δάπεδο
Η μετακίνηση πάνω από λακκούβες, αρμούς, καλώδια ή εμπόδια
Η άνιση κατανομή του φορτίου
Η χρήση με μέρος του φορτίου έξω από την πλατφόρμα
Η χρήση ως μέσο ανύψωσης ή μόνιμης στήριξης
Η μεταφορά ανθρώπων
Η παραμονή ατόμων μπροστά ή δίπλα στην πορεία του φορτίου
Η απότομη ώθηση, έλξη ή αλλαγή κατεύθυνσης
Η χρήση μη εγκεκριμένης προέκτασης ή αυτοσχέδιου μηχανισμού έλξης
Η χρήση βάσης με κατεστραμμένα ή μπλοκαρισμένα ράουλα
Η τοποθέτηση χεριών ή ποδιών κάτω από το φορτίο
Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο
Η αυθαίρετη συγκόλληση ή τροποποίηση της βάσης

Συντήρηση και αποθήκευση

Διατηρείτε καθαρά τα ράουλα, τους άξονες και την επιφάνεια στήριξης. Απομακρύνετε σκόνη, γράσο, μεταλλικά ρινίσματα και ξένα σώματα που μπορεί να επηρεάσουν την κύλιση.

Λιπαίνετε τα κατάλληλα κινούμενα σημεία σύμφωνα με τις απαιτήσεις της έκδοσης. Ελέγχετε επίσης το σώμα για ρωγμές, φθορά ή παραμόρφωση πριν από κάθε χρήση.

Μετά τη χρήση, αποθηκεύστε τις βάσεις χωρίς φορτίο, σε καθαρό και ξηρό χώρο, προστατευμένες από χτυπήματα και διαβρωτικές ουσίες.
