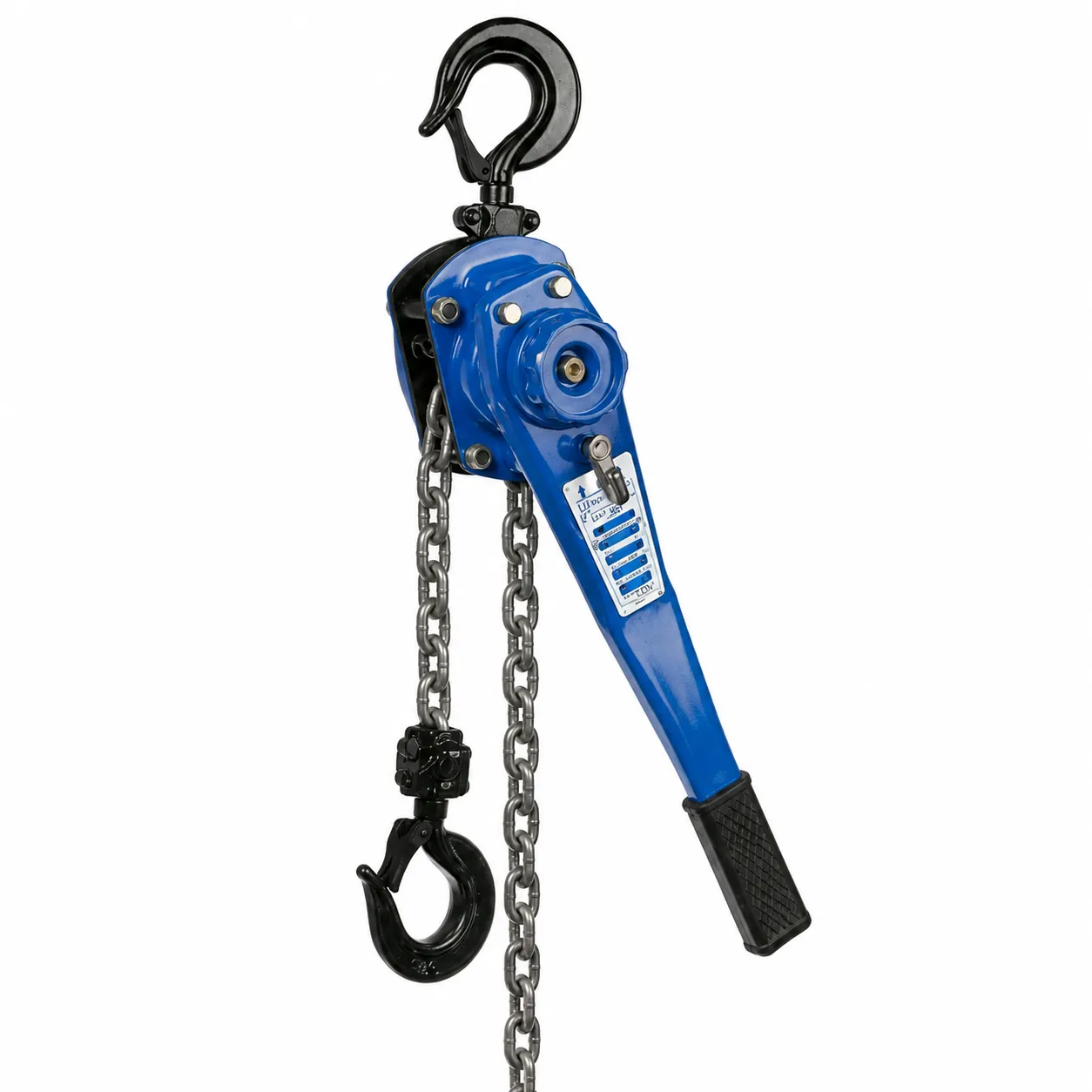

Παλάγκο Καστάνιας TM TWN 1001

Τι είναι το Παλάγκο Καστάνιας TWN 1001

Το παλάγκο καστάνιας TWN 1001 είναι φορητό χειροκίνητο ανυψωτικό αλυσίδας για την έλξη, την ανύψωση και την ελεγχόμενη μετακίνηση φορτίων.

Η λειτουργία του πραγματοποιείται με παλινδρομικές κινήσεις του μοχλού. Παράλληλα, ο επιλογέας επιτρέπει την ανύψωση, την κάθοδο ή την ελεύθερη ρύθμιση της αλυσίδας όταν το παλάγκο είναι πλήρως αποφορτισμένο.

Η σειρά διατίθεται με W.L.L. από 0,25 έως 6 τόνους. Επιπλέον, μπορεί να χρησιμοποιηθεί ως μέσο πρόσδεσης σύμφωνα με το EN 12195-3, με εξαίρεση την έκδοση των 250 kg, για την οποία δεν αναφέρεται Lashing Capacity.

Βασικά χαρακτηριστικά

• Χειροκίνητο παλάγκο μοχλού με αλυσίδα φορτίου
• Κατάλληλο για έλξη, ανύψωση και μετακίνηση φορτίων
• Δυνατότητα χρήσης ως μέσο πρόσδεσης σύμφωνα με EN 12195-3
• W.L.L. από 0,25 έως 6 t
• Ενσωματωμένος συμπλέκτης ολίσθησης για προστασία από υπερφόρτωση
• Η έκδοση TM-LB-025 των 250 kg δεν διαθέτει προστασία υπερφόρτωσης
• Διπλό σύστημα καστάνιας στον μηχανισμό πέδησης
• Γαλβανισμένη αλυσίδα φορτίου Grade T σύμφωνα με EN 818-7
• Λειτουργία ελεύθερης αλυσίδας χωρίς φορτίο
• Άνω και κάτω γάντζος με ασφάλεια
• Διαθέσιμα διαφορετικά μήκη ανύψωσης
• Δυνατότητα διάθεσης γνήσιων ανταλλακτικών THIELE
• Έλεγχος τύπου από TÜV Rheinland
• Συμμόρφωση με την Οδηγία Μηχανών 2006/42/ΕΚ

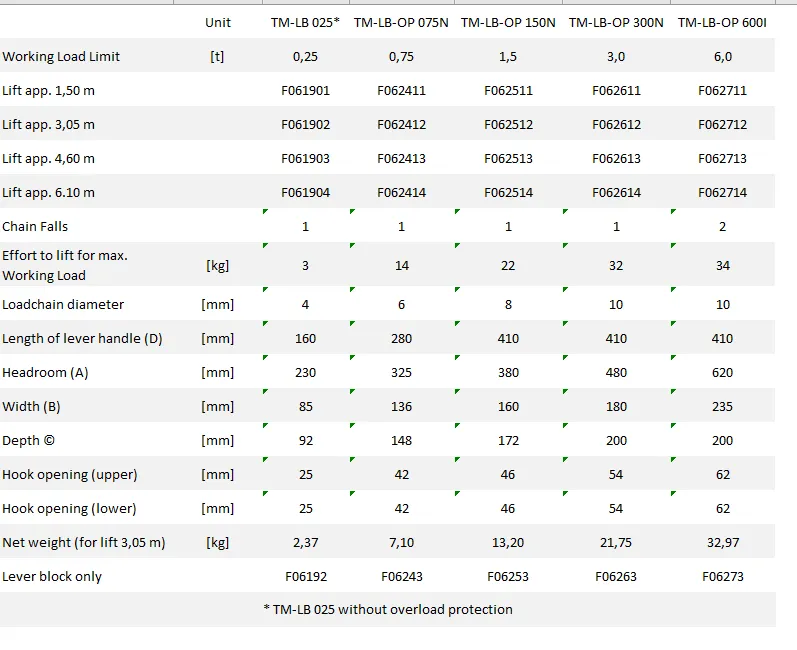

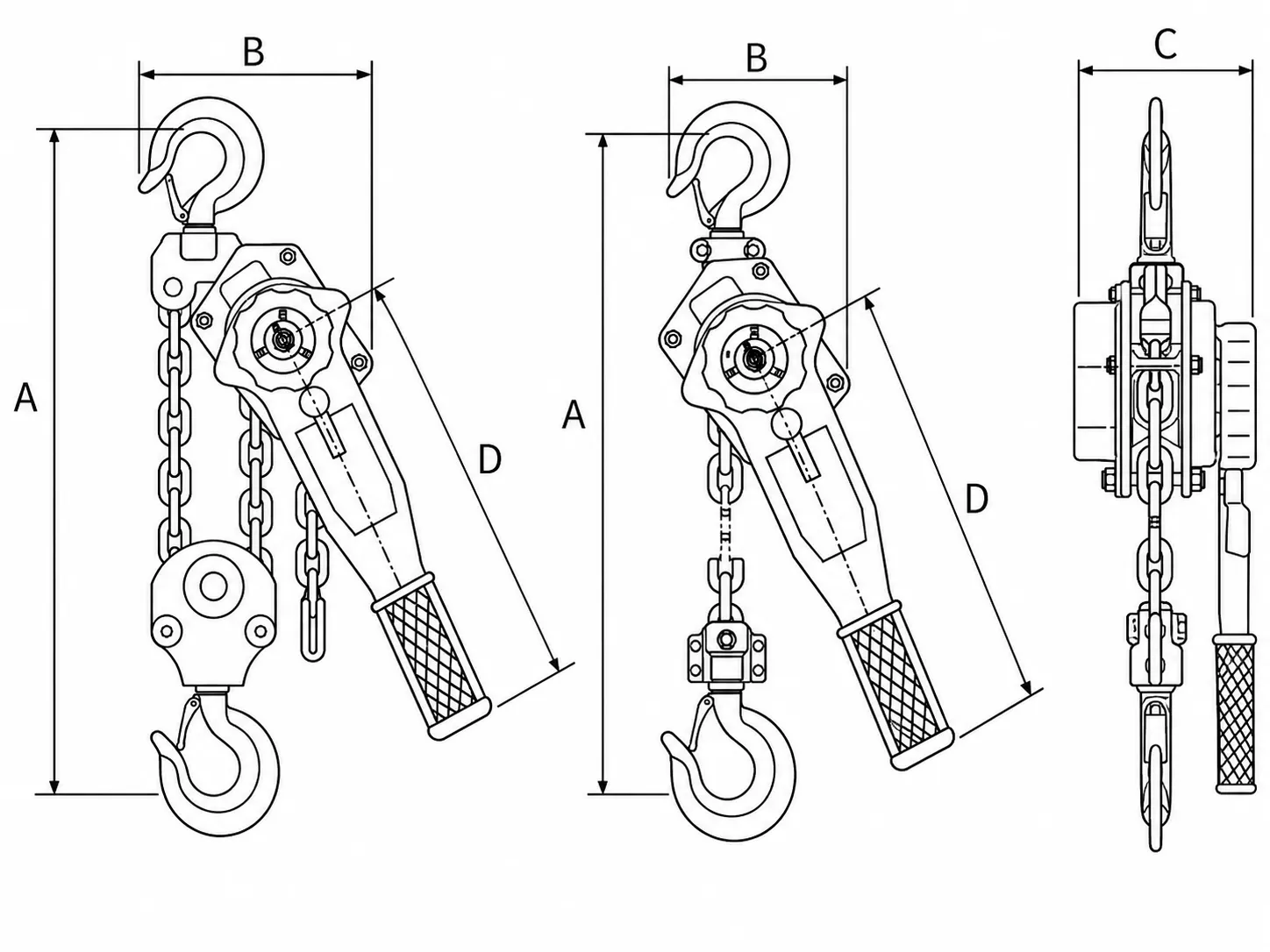

Οι διαθέσιμες ικανότητες, τα μήκη ανύψωσης, οι διαστάσεις, η δύναμη χειρισμού, η αλυσίδα και το βάρος κάθε μοντέλου παρουσιάζονται στον τεχνικό πίνακα.

Πού χρησιμοποιείται

Το παλάγκο καστάνιας TWN 1001 χρησιμοποιείται σε εφαρμογές όπου απαιτείται ακριβής χειροκίνητη ανύψωση, έλξη ή ρύθμιση της θέσης ενός φορτίου.

Είναι κατάλληλο για:

• Βιομηχανικές εγκαταστάσεις
• Μηχανουργεία και συνεργεία
• Εργασίες συντήρησης
• Τοποθέτηση μηχανημάτων
• Μεταλλικές κατασκευές
• Εργοτάξια
• Ευθυγράμμιση και μετακίνηση εξοπλισμού
• Πρόσδεση φορτίων με αλυσίδα, όπου επιτρέπεται

Για ανύψωση, το παλάγκο πρέπει να τοποθετείται ανάμεσα στο σημείο ανάρτησης και στο κέντρο βάρους του φορτίου. Η πλάγια ή υπό γωνία έλξη δεν επιτρέπεται κατά την ανυψωτική λειτουργία.

Χρήση για πρόσδεση φορτίου

Οι εκδόσεις από 0,75 έως 6 τόνους μπορούν να χρησιμοποιηθούν και ως μέσα πρόσδεσης σύμφωνα με το EN 12195-3.

Η μέγιστη Lashing Capacity περιορίζεται αριθμητικά από το W.L.L. της αντίστοιχης έκδοσης. Επομένως, πρέπει να χρησιμοποιείται μόνο η επίσημη τιμή LC που αναγράφεται στη σήμανση ή στον τεχνικό πίνακα του συγκεκριμένου μοντέλου.

Η έκδοση TM-LB-025 των 250 kg δεν πρέπει να καταχωρίζεται ως μέσο πρόσδεσης, καθώς το εγχειρίδιο δεν δημοσιεύει τιμή LC για αυτήν.

Προστασία από υπερφόρτωση

Οι εκδόσεις TM-LB-OP διαθέτουν συμπλέκτη ολίσθησης, ο οποίος ρυθμίζεται εργοστασιακά περίπου στο 1,6 του W.L.L.

Ο συμπλέκτης αποτελεί διάταξη προστασίας και δεν πρέπει να χρησιμοποιείται ως μέσο μέτρησης ή ελέγχου του φορτίου. Επίσης, η ρύθμιση ή η αντικατάστασή του επιτρέπεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένο τεχνικό.

Η έκδοση TM-LB-025 δεν διαθέτει αυτόν τον μηχανισμό προστασίας.

Οδηγίες χρήσης

Πριν από την εγκατάσταση, επιλέξτε το κατάλληλο μοντέλο σύμφωνα με το βάρος του φορτίου, το απαιτούμενο μήκος ανύψωσης και την προβλεπόμενη χρήση.

Αρχικά:

1. Ελέγξτε την αντοχή του σημείου ανάρτησης.
2. Τοποθετήστε σωστά τον άνω γάντζο.
3. Βεβαιωθείτε ότι οι ασφάλειες των γάντζων κλείνουν πλήρως.
4. Ελέγξτε ότι η αλυσίδα δεν είναι στριμμένη, μπλεγμένη ή φθαρμένη.
5. Συνδέστε το φορτίο με κατάλληλο και εγκεκριμένο εξάρτημα.
6. Επιβεβαιώστε ότι το φορτίο εφαρμόζει στη βάση του γάντζου.

Ελεύθερη ρύθμιση αλυσίδας

Η λειτουργία ελεύθερης αλυσίδας επιτρέπεται μόνο όταν το παλάγκο είναι πλήρως αποφορτισμένο.

Στα μοντέλα TM-LB-OP, τοποθετήστε τον επιλογέα στη θέση N – Neutral και απελευθερώστε το φρένο από τον χειροτροχό. Στη συνέχεια, η αλυσίδα μπορεί να τραβηχτεί προς οποιαδήποτε κατεύθυνση.

Η έκδοση TM-LB-025 διαθέτει διαφορετική διαδικασία και πρέπει να χρησιμοποιείται σύμφωνα με το αντίστοιχο εγχειρίδιο.

Ανύψωση και κάθοδος

Για ανύψωση, τοποθετήστε τον επιλογέα στη θέση UP και κινήστε τον μοχλό παλινδρομικά.

Για κάθοδο, επιλέξτε τη θέση DN – Down και χρησιμοποιήστε τον μοχλό με ελεγχόμενες κινήσεις.

Πριν από την πλήρη ανύψωση, σηκώστε το φορτίο λίγο και σταματήστε. Έτσι, επιβεβαιώνεται ότι το φρένο λειτουργεί και ότι το φορτίο έχει συνδεθεί σωστά.

Δεν επιτρέπεται η χρήση προέκτασης στον μοχλό για την αύξηση της δύναμης χειρισμού.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε χρήση, ελέγξτε:

• Το σώμα και τα καλύμματα
• Τον μοχλό και τον επιλογέα κατεύθυνσης
• Τον άνω και τον κάτω γάντζο
• Τις ασφάλειες των γάντζων
• Ολόκληρη την αλυσίδα φορτίου
• Το άκρο συγκράτησης της αλυσίδας
• Τη σήμανση W.L.L. και LC
• Τη λειτουργία της ελεύθερης αλυσίδας
• Τη λειτουργία του φρένου
• Το σημείο ανάρτησης και τα εξαρτήματα σύνδεσης

Το παλάγκο πρέπει να αποσύρεται όταν υπάρχουν ρωγμές, παραμορφώσεις, κοψίματα, βαθιές χαραγές, επιμήκυνση, έντονη διάβρωση, ελλιπής σήμανση ή κατεστραμμένες διατάξεις ασφαλείας.

Επίσης, η χρήση πρέπει να διακόπτεται όταν η αλυσίδα πηδά, μπλοκάρει ή προκαλεί ασυνήθιστα έντονο θόρυβο. Ο φυσιολογικός ήχος εμπλοκής των καστάνιων κατά την ανύψωση δεν αποτελεί βλάβη.

Περιοδικός τεχνικός έλεγχος

Το παλάγκο πρέπει να ελέγχεται από αρμόδιο πρόσωπο:

• Τακτικά και τουλάχιστον μία φορά τον χρόνο
• Συχνότερα σε βαριά ή εντατική χρήση
• Μετά από επισκευή
• Με πλήρη καταγραφή των ελέγχων και των εργασιών συντήρησης

Η THIELE απαιτεί επαναπιστοποίηση το αργότερο μετά από 4 χρόνια λειτουργίας και μετά από κάθε επισκευή.

Όρια απόσυρσης αλυσίδας

Η αλυσίδα πρέπει να αντικαθίσταται όταν:

• Το βήμα έχει αυξηθεί περισσότερο από 3%
• Η μέση διάμετρος του υλικού έχει μειωθεί περισσότερο από 10%
• Υπάρχουν ραγισμένοι, λυγισμένοι, μπλοκαρισμένοι ή έντονα διαβρωμένοι κρίκοι

Όρια απόσυρσης γάντζων

Ο γάντζος πρέπει να αποσύρεται όταν:

• Το άνοιγμά του έχει αυξηθεί περισσότερο από 10%
• Το ύψος του υλικού στη βάση έχει μειωθεί περισσότερο από 5%
• Η ασφάλεια δεν κλείνει σωστά
• Υπάρχει ρωγμή ή παραμόρφωση

Θερμοκρασία χρήσης

Το επιτρεπόμενο εύρος θερμοκρασίας είναι από -10°C έως +50°C.

Κάτω από +3°C, το φρένο πρέπει να ελέγχεται για πιθανό σχηματισμό πάγου. Επιπλέον, σε συνεχή κάθοδο και διαδρομές άνω των 3 μέτρων απαιτούνται διαλείμματα, ώστε να αποφεύγεται η υπερθέρμανση των επενδύσεων του φρένου.

Απαγορεύεται

• Η υπέρβαση του W.L.L. ή της αναγραφόμενης LC
• Η χρήση του συμπλέκτη ως λειτουργικού περιοριστή φορτίου
• Η χρήση προέκτασης στον μοχλό
• Η πλάγια έλξη κατά την ανύψωση
• Η ανύψωση φορτίου που παραμένει στερεωμένο
• Η περιτύλιξη της αλυσίδας γύρω από το φορτίο
• Η φόρτιση στην άκρη ή στην ασφάλεια του γάντζου
• Η χρήση με στριμμένη ή φθαρμένη αλυσίδα
• Η ελεύθερη ρύθμιση της αλυσίδας υπό φορτίο
• Η απότομη εφαρμογή φορτίου με χαλαρή αλυσίδα
• Η πρόκληση ταλάντωσης του φορτίου
• Η ανύψωση ή μεταφορά ανθρώπων
• Η μετακίνηση φορτίου πάνω από ανθρώπους
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η χρήση σε εργασίες συγκόλλησης
• Η ανύψωση λιωμένων ή ραδιενεργών υλικών
• Η τροποποίηση ή μετασκευή του παλάγκου
• Η χρήση μη γνήσιων ανταλλακτικών
• Ο καθαρισμός με νερό ή πλυστικό υψηλής πίεσης

Συντήρηση

Η αλυσίδα φορτίου και τα κινούμενα σημεία πρέπει να καθαρίζονται και να λιπαίνονται τακτικά.

Η THIELE αναφέρει ενδεικτικά ορυκτέλαιο DIN 51502 CLP 220 ή κατάλληλο ξηρό λιπαντικό για χώρους με αυξημένη σκόνη. Αντίθετα, οι επιφάνειες τριβής του φρένου πρέπει να παραμένουν καθαρές και χωρίς λιπαντικό.

Το κιβώτιο γραναζιών χαρακτηρίζεται ως μηχανισμός χωρίς απαίτηση τακτικής συντήρησης. Οι επισκευές πρέπει να πραγματοποιούνται μόνο από αρμόδιο ή εξουσιοδοτημένο τεχνικό με γνήσια ανταλλακτικά THIELE.

Αποθήκευση

Μετά τη χρήση, απομακρύνετε ρύπους και ξένα σώματα από την αλυσίδα και το σώμα του παλάγκου.

Αποθηκεύστε το προϊόν σε τακτοποιημένο και ξηρό χώρο, σε θερμοκρασία από 0°C έως +40°C. Παράλληλα, προστατεύστε το από μη εξουσιοδοτημένη χρήση.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε χειροκίνητα παλάγκα καστάνιας και εξοπλισμό για ανύψωση, έλξη και πρόσδεση φορτίων.

Για την επιλογή του κατάλληλου W.L.L., της Lashing Capacity και του απαιτούμενου μήκους ανύψωσης, επικοινωνήστε με την ομάδα μας.
