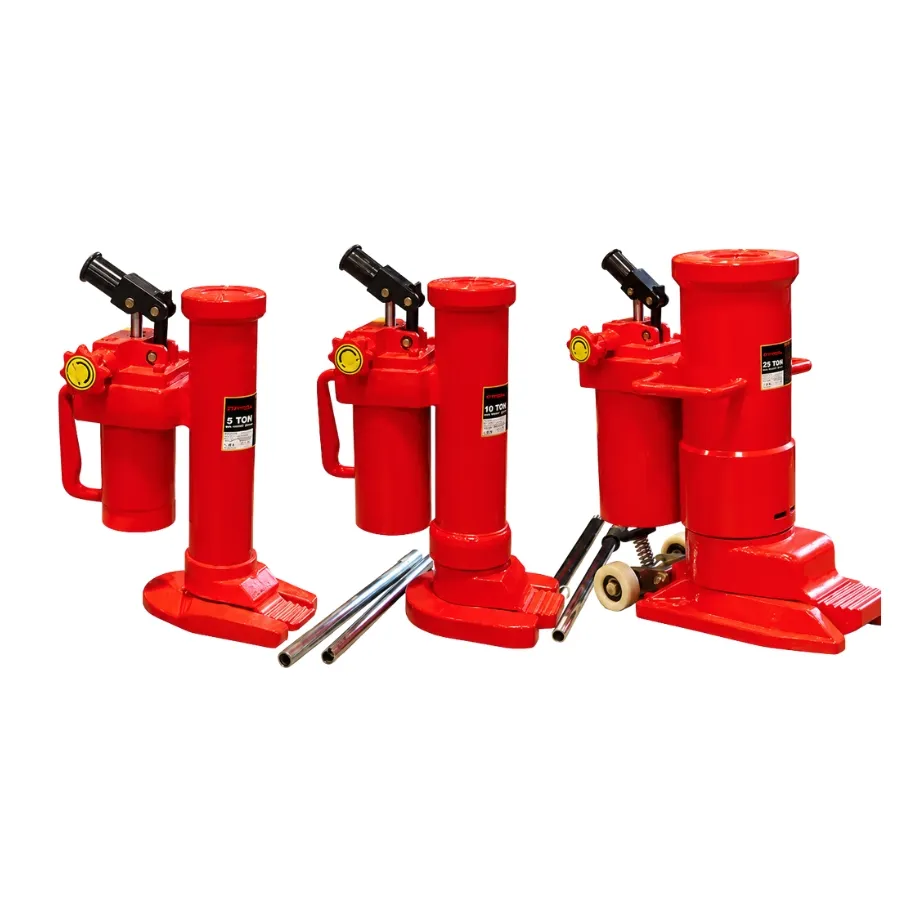

Βιομηχανικός Υδραυλικός Γρύλος Νυχιού DSJ72

Τι είναι ο Βιομηχανικός Υδραυλικός Γρύλος Νυχιού DSJ72

Ο βιομηχανικός υδραυλικός γρύλος νυχιού DSJ72 είναι εξοπλισμός βαρέος τύπου για την κατακόρυφη ανύψωση μηχανημάτων και άλλων φορτίων με μικρή ή μεγαλύτερη απόσταση από το δάπεδο.

Διαθέτει δύο σημεία ανύψωσης. Το χαμηλό νύχι χρησιμοποιείται όταν το διαθέσιμο κενό κάτω από το φορτίο είναι περιορισμένο. Αντίστοιχα, η επάνω κεφαλή χρησιμοποιείται όταν υπάρχει μεγαλύτερο διαθέσιμο ύψος.

Η σειρά περιλαμβάνει τρία μοντέλα. Η ικανότητα της επάνω κεφαλής κυμαίνεται από 5 έως 25 τόνους, ενώ η ικανότητα του χαμηλού νυχιού από 2 έως 10 τόνους. Οι δύο τιμές είναι διαφορετικές και πρέπει πάντα να ελέγχονται ξεχωριστά πριν από τη χρήση.

Βασικά χαρακτηριστικά

• Βιομηχανικός υδραυλικός γρύλος διπλής χρήσης
• Ανύψωση από την επάνω κεφαλή ή το χαμηλό νύχι
• Ικανότητα κεφαλής από 5 έως 25 t
• Ικανότητα νυχιού από 2 έως 10 t
• Χαμηλό αρχικό ύψος νυχιού, από 25 mm
• Βαλβίδα ασφαλείας για προστασία από υπερφόρτωση
• Έμβολο από θερμικά επεξεργασμένο ειδικό χάλυβα
• Ηλεκτροσυγκολλημένη βάση και κύλινδρος
• Περιλαμβάνεται μοχλός άντλησης
• Βαρέος τύπου κατασκευή για βιομηχανική χρήση

Η θερμική επεξεργασία του εμβόλου αποσκοπεί στην αυξημένη μηχανική αντοχή και στην προστασία από τη σκουριά. Παράλληλα, η ηλεκτροσυγκολλημένη κατασκευή ενισχύει τη βάση και τον υδραυλικό κύλινδρο.

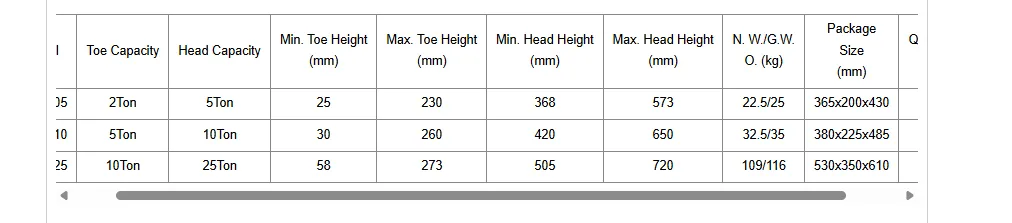

Οι αναλυτικές διαστάσεις, τα ύψη ανύψωσης, το καθαρό βάρος και τα στοιχεία συσκευασίας κάθε έκδοσης παρουσιάζονται στον τεχνικό πίνακα.

Ικανότητα κεφαλής και νυχιού

Η ονομασία των μοντέλων βασίζεται στην ικανότητα της επάνω κεφαλής:

• DSJ7205: κεφαλή 5 t και νύχι 2 t
• DSJ7210: κεφαλή 10 t και νύχι 5 t
• DSJ7225: κεφαλή 25 t και νύχι 10 t

Επομένως, ένα μοντέλο που αναφέρεται ως «10 τόνοι» δεν μπορεί να ανυψώσει 10 τόνους από το χαμηλό νύχι. Στο συγκεκριμένο μοντέλο, η επιτρεπόμενη ικανότητα του νυχιού είναι 5 τόνοι.

Η επιλογή πρέπει να βασίζεται τόσο στο πραγματικό βάρος του φορτίου όσο και στο σημείο από το οποίο θα πραγματοποιηθεί η ανύψωση.

Πού χρησιμοποιείται

Ο βιομηχανικός υδραυλικός γρύλος νυχιού DSJ72 είναι κατάλληλος για:

• Ανύψωση και εγκατάσταση μηχανημάτων
• Μετακίνηση και τοποθέτηση βαρέος εξοπλισμού
• Βιομηχανική συντήρηση
• Εργασίες σε εργοστάσια και μηχανουργεία
• Ναυπηγεία
• Κατασκευές γεφυρών
• Εργοτάξια και βιομηχανικές εγκαταστάσεις
• Ανύψωση κτιριακών ή κατασκευαστικών στοιχείων από κατάλληλα σημεία

Η DAWSON αναφέρει ως βασικές εφαρμογές την εγκατάσταση μηχανημάτων, τις ναυπηγικές εργασίες, την κατασκευή γεφυρών και τις εργασίες σε βιομηχανικές εγκαταστάσεις.

Οδηγίες χρήσης

Αρχικά, επιβεβαιώστε το πραγματικό βάρος του φορτίου. Στη συνέχεια, ελέγξτε την επιτρεπόμενη ικανότητα της κεφαλής ή του νυχιού, ανάλογα με το σημείο ανύψωσης.

1. Τοποθετήστε τον γρύλο κατακόρυφα σε σταθερό και επίπεδο δάπεδο.
2. Βεβαιωθείτε ότι η βάση υποστηρίζεται πλήρως.
3. Χρησιμοποιήστε κατάλληλη πλάκα κατανομής όταν το δάπεδο δεν αντέχει το σημειακό φορτίο.
4. Τοποθετήστε ολόκληρη την επιφάνεια του νυχιού ή της κεφαλής κάτω από το φορτίο.
5. Κεντράρετε το φορτίο και αποφύγετε την πλάγια καταπόνηση.
6. Κλείστε σωστά τη βαλβίδα καθόδου.
7. Ανυψώστε με ομαλές κινήσεις του μοχλού.
8. Σταματήστε αρχικά σε μικρό ύψος και ελέγξτε τη σταθερότητα.
9. Τοποθετήστε κατάλληλες βάσεις ή υποστηρίγματα κάτω από το φορτίο.
10. Ανοίξτε σταδιακά τη βαλβίδα για ελεγχόμενη κάθοδο.

Ο γρύλος προορίζεται για ανύψωση και όχι για μόνιμη στήριξη. Καμία εργασία δεν πρέπει να πραγματοποιείται κάτω από φορτίο που στηρίζεται αποκλειστικά στον υδραυλικό γρύλο.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε εργασία, ελέγξτε:

• Το σώμα, τη βάση και τον κύλινδρο
• Το χαμηλό νύχι και την επάνω κεφαλή
• Το υδραυλικό έμβολο
• Τον μοχλό άντλησης
• Τη βαλβίδα καθόδου
• Τυχόν διαρροές λαδιού
• Τη σήμανση των δύο διαφορετικών ικανοτήτων
• Την ομαλή ανύψωση και κάθοδο χωρίς φορτίο

Ο κατασκευαστής συνιστά έλεγχο της γενικής κατάστασης πριν από κάθε χρήση και επισκευή από κατάλληλα καταρτισμένο τεχνικό όταν εντοπίζεται βλάβη.

Ο γρύλος πρέπει να αποσύρεται όταν παρουσιάζει:

• Ρωγμές ή παραμορφώσεις στη βάση
• Λυγισμένο ή φθαρμένο νύχι
• Κατεστραμμένη επάνω κεφαλή
• Διαρροή υδραυλικού λαδιού
• Χαραγμένο ή διαβρωμένο έμβολο
• Ακούσια κάθοδο του φορτίου
• Μη ομαλή λειτουργία της αντλίας
• Δυσανάγνωστη σήμανση ικανότητας

Περιοδικός τεχνικός έλεγχος

Ο γρύλος πρέπει να επιθεωρείται περιοδικά από αρμόδιο πρόσωπο, σύμφωνα με τη συχνότητα και τις συνθήκες χρήσης.

Κατά τον τεχνικό έλεγχο εξετάζονται:

• Ο υδραυλικός κύλινδρος και το έμβολο
• Οι τσιμούχες και οι συνδέσεις
• Η αντλία και η βαλβίδα καθόδου
• Η βαλβίδα προστασίας από υπερφόρτωση
• Η βάση και οι ηλεκτροσυγκολλήσεις
• Το νύχι και η επάνω κεφαλή
• Ο μοχλός και τα σημεία σύνδεσής του

Η επίσημη σελίδα δεν καθορίζει συγκεκριμένο σταθερό χρονικό διάστημα επιθεώρησης. Επομένως, το πρόγραμμα ελέγχου πρέπει να βασίζεται στην ένταση χρήσης, στο περιβάλλον και στις διαδικασίες ασφαλείας της εγκατάστασης.

Θερμοκρασία και περιβάλλον χρήσης

Η σελίδα αναφέρει ότι η κατασκευή δεν επηρεάζεται εύκολα από ακραίες θερμοκρασίες. Ωστόσο, στις οδηγίες συντήρησης ζητά επικοινωνία με τον κατασκευαστή ή αρμόδιο τεχνικό όταν η θερμοκρασία είναι:

• Υψηλότερη από +60°C
• Χαμηλότερη από -29°C

Για αυτό, οι παραπάνω τιμές δεν πρέπει να θεωρούνται αυτόματα πιστοποιημένα όρια λειτουργίας. Εκτός αυτού του εύρους απαιτείται τεχνική επιβεβαίωση.

Προηγούμενη έγκριση απαιτείται επίσης για χρήση σε:

• Όξινα ή καυστικά περιβάλλοντα
• Χώρους με χημικούς ατμούς
• Υψηλή υγρασία
• Άμμο, χαλίκι ή έντονη σκόνη
• Διαβρωτικές συνθήκες

Σε περιβάλλον με σκόνη ή υγρασία, τα εσωτερικά εξαρτήματα χρειάζονται συχνότερο καθαρισμό και έλεγχο.

Απαγορεύεται

• Η υπέρβαση της ικανότητας της κεφαλής ή του νυχιού
• Η χρήση της ικανότητας κεφαλής ως ικανότητας του χαμηλού νυχιού
• Η λοξή ή πλευρική φόρτιση
• Η μερική επαφή του φορτίου με το νύχι
• Η χρήση σε ασταθές ή επικλινές έδαφος
• Η χρήση προέκτασης στον μοχλό άντλησης
• Η ανύψωση ανθρώπων
• Η παραμονή κάτω από ανυψωμένο φορτίο
• Η εργασία σε φορτίο που στηρίζεται μόνο στον γρύλο
• Η τοποθέτηση χεριών ή ποδιών κάτω από το φορτίο
• Η παράκαμψη ή ρύθμιση της βαλβίδας υπερφόρτωσης
• Η χρήση με διαρροή λαδιού
• Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο
• Η αυθαίρετη συγκόλληση, τροποποίηση ή επισκευή

Συντήρηση και αποθήκευση

Διατηρείτε το σώμα, το έμβολο και τα κινούμενα σημεία καθαρά. Αν υπάρχουν ρύποι ή παλιά κατάλοιπα, η DAWSON προτείνει καθαριστικό ή κατάλληλο απολιπαντικό και αφαίρεση της σκουριάς με διεισδυτικό λιπαντικό.

Η επίσημη σελίδα αναφέρει ότι δεν πρέπει να χρησιμοποιούνται κοινό λάδι κινητήρα ή γράσο για τη λίπανση του εξοπλισμού. Πρέπει να χρησιμοποιούνται μόνο προϊόντα κατάλληλα για τον συγκεκριμένο μηχανισμό.

Μετά τη χρήση:

• Κατεβάστε πλήρως το έμβολο.
• Καθαρίστε τη βάση, το νύχι και την κεφαλή.
• Ελέγξτε για υγρασία και διάβρωση.
• Αποθηκεύστε τον γρύλο σε στεγνό, κατά προτίμηση εσωτερικό χώρο.
• Προστατεύστε τον από μηχανικά χτυπήματα.
• Απομονώστε οποιαδήποτε μονάδα παρουσιάζει βλάβη.

Σε εξωτερική αποθήκευση, η DAWSON ζητά προστασία και κατάλληλη λίπανση πριν και μετά τη χρήση.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε βιομηχανικούς υδραυλικούς γρύλους νυχιού για την ανύψωση, εγκατάσταση και συντήρηση βαρέων μηχανημάτων.

Για τη σωστή επιλογή πρέπει να λαμβάνονται υπόψη:

• Το συνολικό βάρος του φορτίου
• Η ικανότητα της κεφαλής
• Η χαμηλότερη ικανότητα του νυχιού
• Το διαθέσιμο κενό κάτω από το φορτίο
• Το απαιτούμενο ύψος ανύψωσης
