Σφιγκτήρας Δοκού TOYO TY-Q4

Τι είναι ο Σφιγκτήρας Δοκού TOYO TY-Q4

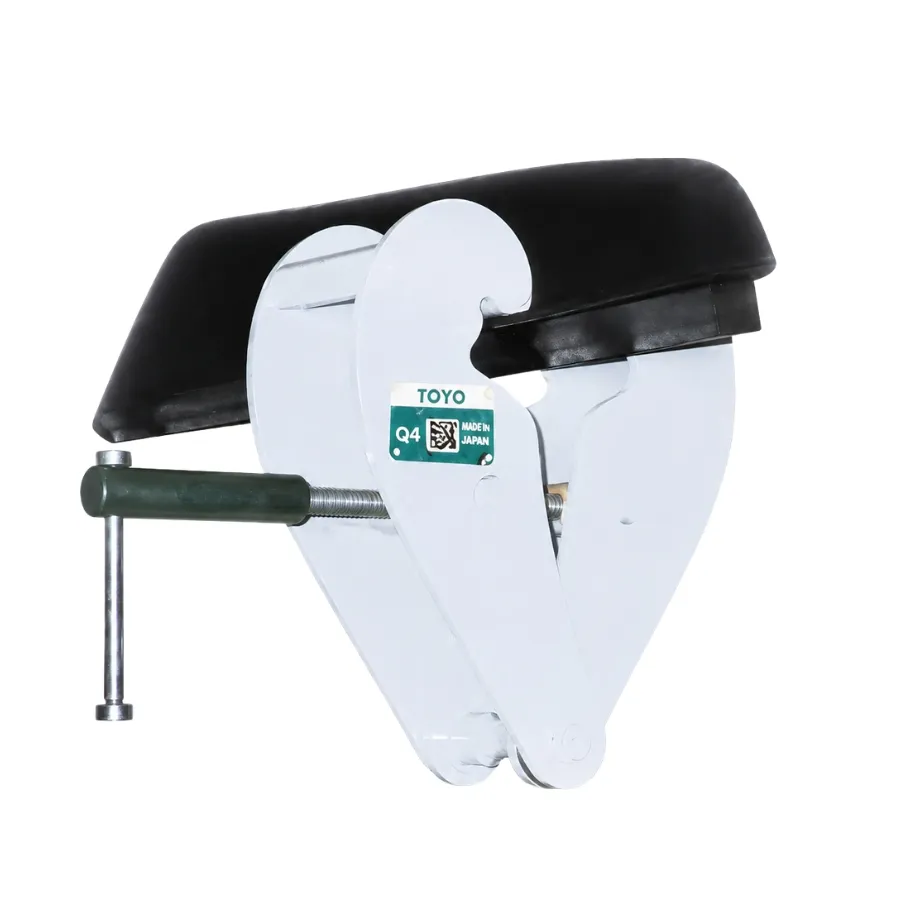

Ο σφιγκτήρας δοκού TOYO TY-Q4 δημιουργεί σταθερό σημείο ανάρτησης επάνω στο πέλμα χαλύβδινης δοκού τύπου Ι.

Χρησιμοποιείται μαζί με αλυσοπάλαγκα, παλάγκα μοχλού ή άλλο συμβατό ανυψωτικό εξοπλισμό. Η σειρά καλύπτει ονομαστικές ικανότητες από 1 έως 10 τόνους.

Βασικά χαρακτηριστικά

• Ονομαστική ικανότητα 1–10 t
• Ρυθμιζόμενο άνοιγμα για διαφορετικά πλάτη δοκού
• Συνεχής ρύθμιση χωρίς προκαθορισμένες θέσεις
• Κοχλίας με δεξιό και αριστερό σπείρωμα
• Γρήγορη σύσφιξη και προσαρμογή
• Κύρια φέροντα μέρη από κραματοποιημένο χάλυβα
• Χαμηλό ύψος κατασκευής
• Χειροκίνητη λειτουργία
• Χρήση ως σταθερό σημείο ανάρτησης
• Διαθέσιμες εκδόσεις από 1 έως 10 t

Η TOYO αναφέρει ότι ο κοχλίας με αντίθετα σπειρώματα επιτρέπει γρήγορη και ομοιόμορφη μετακίνηση των δύο πλευρών του σφιγκτήρα.

Πώς λειτουργεί ο Σφιγκτήρας Δοκού TY-Q4

Ο σφιγκτήρας τοποθετείται στο κάτω πέλμα της δοκού. Στη συνέχεια, ο χειριστής περιστρέφει τον κοχλία μέχρι οι δύο πλευτη συνέχεια, ο χειριστήςρές να εφαρμόσουν σωστά στο πέλμα.

Το δεξιό και αριστερό σπείρωμα μετακινούν ταυτόχρονα τις δύο πλευρές. Έτσι, ο σφιγκτήρας παραμένει κεντραρισμένος κατά τη ρύθμιση.

Τι διαφέρει από ένα Τρόλεϊ Δοκού

Ο TY-Q4 είναι σταθερός σφιγκτήρας δοκού. Δεν διαθέτει τροχούς και δεν μετακινείται κατά μήκος της δοκού.

Αντίθετα, ένα χειροκίνητο ή γραναζωτό τρόλεϊ διαθέτει τροχούς κύλισης. Επομένως, επιτρέπει την οριζόντια μεταφορά του παλάγκου και του φορτίου.

Πού χρησιμοποιείται

Ο σφιγκτήρας δοκού TOYO TY-Q4 μπορεί να χρησιμοποιηθεί σε:

• Βιομηχανικές εγκαταστάσεις
• Εργαστήρια και συνεργεία
• Αποθήκες
• Μηχανουργεία
• Εργασίες συντήρησης
• Μεταλλικές κατασκευές
• Εργοτάξια
• Σταθερές θέσεις ανύψωσης
• Εφαρμογές με περιορισμένο διαθέσιμο ύψος

Διαθέσιμα μοντέλα

Έκδοση 1 t

• Ονομακδοση 1 t
• Οστική ικανότητα: 1 t
• Φορτίο δοκιμής: 12,5 kN
• Ρυθμιζόμενο πλάτος δοκού: 75–230 mm
• Καθαρό βάρος: 4 kg

Έκδοση 2 t

• Ονομαστική ικανότητα: 2 t
• Φορτίο δοκιμής: 25 kN
• Ρυθμιζόμενο πλάτος δοκού: 75–230 mm
• Καθαρό βάρος: 4,8 kg

Έκδοση 3 t

• Ονομαστική ικανότητα: 3 t
• Φορτίο δοκιμής: 37,5 kN
• Ρυθμιζόμενο πλάτος δοκού: 80–345 mm
• Καθαρό βάρος: 9,8 kg

Έκδοση 5 t

• Ονομαστική ικανότητα: 5 t
• Φορτίο δοκιμής: 63 kN
• Ρυθμιζόμενο πλάτος δοκού: 80–345 mm
• Καθαρό βάρος: 11,6 kg

Έκδοση 10 t

• Ονομαστική ικανότητα: 10 t
• Φορτίο δοκιμής: 125 kN
• Ρυθμιζόμενο πλάτος δοκού: 80–350 mm
• Καθαρό βάρος: 17 kg

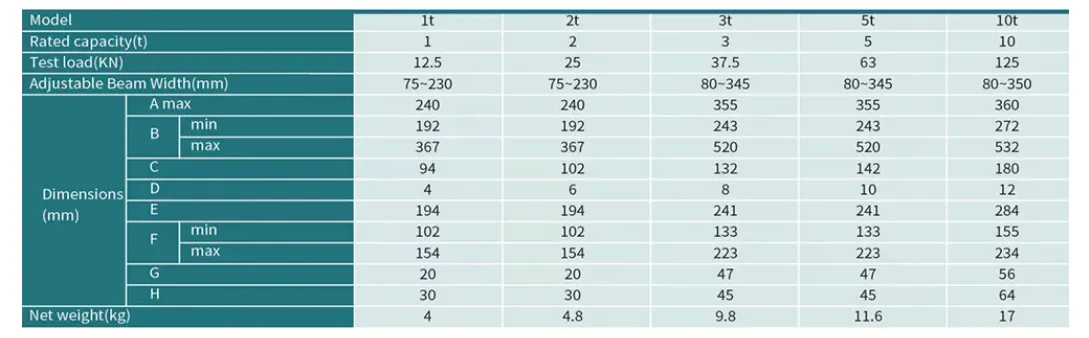

Οι πλήρεις διαστάσεις A–H παρουσιάζονται στον επίσημο τεχνικό πίνακα της σειράς. Το φορτίο δοκιμής δεν αποτελεί επμερινής χρήσης. citeturn367708view0

Επιλογή Κατάλληλου Μοντέλου

Γιαοντέ τη σωστή επιλογή πρέπει να γνωρίζετε:

• Το συνολικό βάρος του φορτίου
• Το βάρος του παλάγκου
• Το βάρος των αρτανών και των συνδέσμων
• Το πλάτος του πέλματος της δοκού
• Το πάχος και τη γεωμετρία του πέλματος
• Την αντοχή της δοκού και των στηρίξεών της
• Τη θέση εφαρμογής του φορτίου
• Τον διαθέσιμο χώρο εγκατάστασης

Στη συνολική φόρτιση πρέπει να περιλαμβάνεται ολόκληρος ο αναρτημένος εξοπλισμός. Δεν υπολογίζεται μόνο το ωφέλιμο φορτίο.

Παράλληλα, το πλάτος του πέλματος πρέπει να βρίσκεται μέσα στο εύρος της επιλεγμένης έκδοσης. Η δημόσια σελίδα δεν δημοσιεύει επιτρεπόμενο πάχος πέλματος. Επομένως, η τελική συμβατότητα πρέπει να επιβεβαιώνεται από το εγχειρίδιο.

Συμβατότητα με τη Δοκό

Η ονομαστική ικανότητα του σφιγκτήρα δεν επιβεβαιώνει από μόνη της την αντοχή της δοκού.

Πριν από την εγκατάσταση πρέπει να ελέγχονται:

• Η φέρουσα ικανότητα της δοκού
• Η αντοχή των σημείων στήριξής της
• Το πλάτος του κάτω πέλματος
• Η κατάσταση της επιφάνειας
• Τυχόν διάβρωση ή παραμόρφωση
• Η θέση του σφιγκτήρα
• Η κατεύθυνση του φορτίου

Ο έλεγχος της κατασκευής πρέπει να λαμβάνει υπόψη το φορτίο, το παλάγκο και όλα τα συνδετικά εξαρτήματα.

Οδηγίες Εγκατάστασης

Η δημόσια σελίδα δεν περιλαμβάνει πλήρες εγχειρίδιο. Η βασική διαδικασία είναι η ακόλουθη:

1. Επιβεβαιώστε την ικανότητα της δοκού.
2. Μετρήστε το πλάτος του πέλματος.
3. Επιλέξτε την κατάλληλη έκδοση TY-Q4.
4. Ελέγξτε τον σφιγκτήρα πριν από την εγκατάσταση.
5. Ανοίξτε τις πλευρές περιστρέφοντας τον κοχλία.
6. Τοποθετήστε τον σφιγκτήρα πλήρως στο πέλμα.
7. Κεντράρετε το κάτω σημείο ανάρτησης.
8. Περιστρέψτε τον κοχλία μέχρι την πλήρη εφαρμογή.
9. Βεβαιωθείτε ότι και οι δύο πλευρές πατούν σωστά.
10. Συνδέστε το παλάγκο στο σημείο ανάρτησης.
11. Εφαρμόστε μικρή αρχική τάση.
12. Ελέγξτε ξανά τη θέση και τη σύσφιξη.

Η εγκατάσταση πρέπει να γίνεται από κατάλληλα καταρτισμένο πρόσωπο.

Οδηγίες Χρήσης

1. Επιβεβαιώστε το συνολικό αναρτημένο βάρος.
2. Ελέγξτε τον σφιγκτήρα και τη δοκό.
3. Βεβαιωθείτε ότι ο κοχλίας παραμένει σωστά σφιγμένος.
4. Τοποθετήστε το φορτίο κατακόρυφα κάτω από τον TY-Q4.
5. Εφαρμόστε αργά την αρχική τάση.
6. Ανυψώστε το φορτίο λίγα εκατοστά.
7. Ελέγξτε τη σταθερότητα της διάταξης.
8. Συνεχίστε με αργές και ομαλές κινήσεις.
9. Αποθέστε το φορτίο σε σταθερή επιφάνεια.
10. Αφαιρέστε την τάση πριν από οποιαδήποτε ρύθμιση.

Ο σφιγκτήρας δεν πρέπει να ρυθμίζεται ή να αφαιρείται ενώ παραμένει φορτισμένος.

Έλεγχος πριν από κάθε χρήση

Ελέγξτε:

• Τις δύο πλευρικές πλάς δύο πλευρικέςκες
• Τον κοχλία ρύθμισης
• Τα σπειρώματα
• Τη χειρολαβή
• Τα σημεία επαφής με τη δοκό
• Το κάτω σημείο ανάρτησης
• Τους πείρους και τις ασφαλίσεις
• Τη σήμανση ικανότητας
• Το πλάτος και την κατάσταση της δοκού
• Τη σύνδεση του παλάγκου

Αποσύρετε τον σφιγκτήρα όταν υπάρχουν:

• Ρωγμές
• Παραμορφώσεις
• Φθαρμένα ή κατεστραμμένα σπειρώματα
• Λυγισμένος κοχλίας
• Φθορά στο σημείο ανάρτησης
• Χαλαροί πείροι
• Έντονη διάβρωση
• Δυσκολία ομοιόμορφης ρύθμισης
• Δυσανάγνωστη σήμανση

Περιοδικός Τεχνικός Έλεγχος

Ο περιοδικός έλεγχος πρέπει να πραγματοποιείται από κατάλληλα καταρτισμένο πρόσωπο.

Η επιθεώρηση πρέπει να περιλαμβάνει:

• Το κύριο σώμα
• Τις πλευρικές πλάκες
• Τον κοχλία και τα σπειρώματα
• Τη χειρολαβή
• Τα σημεία σύσφιξης
• Το σημείο ανάρτησης
• Τους πείρους και τις ασφαλίσεις
• Τυχόν μόνιμη παραμόρφωση
• Τυχόν διάβρωση
• Τη σήμανση και την ιχνηλασιμότητα

Η επίσημη σελίδα δεν καθορίζει συγκεκριμένο διάστημα επιθεώρησης. Επίσης, δεν δημοσιεύει αριθμητικά όρια φθοράς.

Περιορισμοί που δεν Δημοσιεύονται

Η δημόσια σελίδα δεν αναφέρει:

• Επιτρεπόμενο πάχος πέλματος
• Εύρος θερμοκρασίας λειτουργίας
• Συντελεστή ασφαλείας
• Ακριβή ροπή σύσφιξης
• Αριθμητικά όρια φθοράς
• Συγκεκριμένο διάστημα επιθεώρησης
• Επιτρεπόμενη πλευρική φόρτιση
• Συγκεκριμένο πρότυπο κατασκευής

Τα παραπάνω στοιχεία δεν πρέπει να προστεθούν χωρίς επίσημο εγχειρίδιο ή τεχνικό δελτίο.

Απαγορεύεται

• Η υπέρβαση της ονομαστικής ικανότητας
• Η χρήση σε ασύμβατο πλάτος δοκού
• Η εγκατάσταση σε δοκό ανεπαρκούς αντοχής
• Η χρήση σε φθαρμένο ή παραμορφωμένο πέλμα
• Η μερική εφαρμογή του σφιγκτήρα
• Η χρήση χωρίς πλήρη σύσφιξη
• Η ρύθμιση ενώ υπάρχει φορτίο
• Η έντονη πλευρική έλξη
• Η κρουστική ή απότομη φόρτιση
• Η χρήση ως κινούμενο τρόλεϊ
• Η ανύψωση ανθρώπων
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η συγκόλληση ή διάτρηση του σώματος
• Η μη εγκεκριμένη αντικατάσταση κοχλία ή πείρων
• Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο

Συντήρηση και Αποθήκευση

Καθαρίζετε τον σφιγκτήρα μετά τη χρήση. Απομακρύνετε σκόνη, γράσο και μεταλλικά υπολείμματα από τα σημεία εφαρμογής.

Ελέγχετε τακτικά τον κοχλία και τα σπειρώματα. Η λίπανση πρέπει να γίνεται μόνο στα σημεία που προβλέπει το εγχειρίδιο. Οι επιφάνειες επαφής με τη δοκό πρέπει να παραμένουν καθαρές.

Αποθηκεύστε τον TY-Q4:

• Χωρίς φορτίο
• Με τον κοχλία προστατευμένο
• Σε καθαρό και ξηρό χώρο
• Μακριά από χημικές ουσίες
• Προστατευμένο από χτυπήματα και πτώσεις

Πιστοποίηση και Τεκμηρίωση

Η επίσημη σελίδα δηλώνει πιστοποίηση CE και GS. Σε άλλο σημείο αναφέρει επίσης TUV και διαθέσιμο machinery test report. Ωστόσο, δεν εμφανίζονταιοιχων εγγράφων για κάθε ικανότητα.

Πριν παρουσιαστεί η σειρά ως πιστοποιημένη, πρέπει να επιβεβαιώνονται τα έγγραφα που συνοδεύουν την ακριβή έκδοση.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε τον σφιγκτήρα δοκού TOYO TY-Q4 σε ικανότητες από 1 έως 10 τόνους.

Για τη σωστή επιλογή χρειάζονται η συνολική φόρτιση, το πλάτος του πέλματος και τα τεχνικά χαρακτηριστικά της δοκού.
