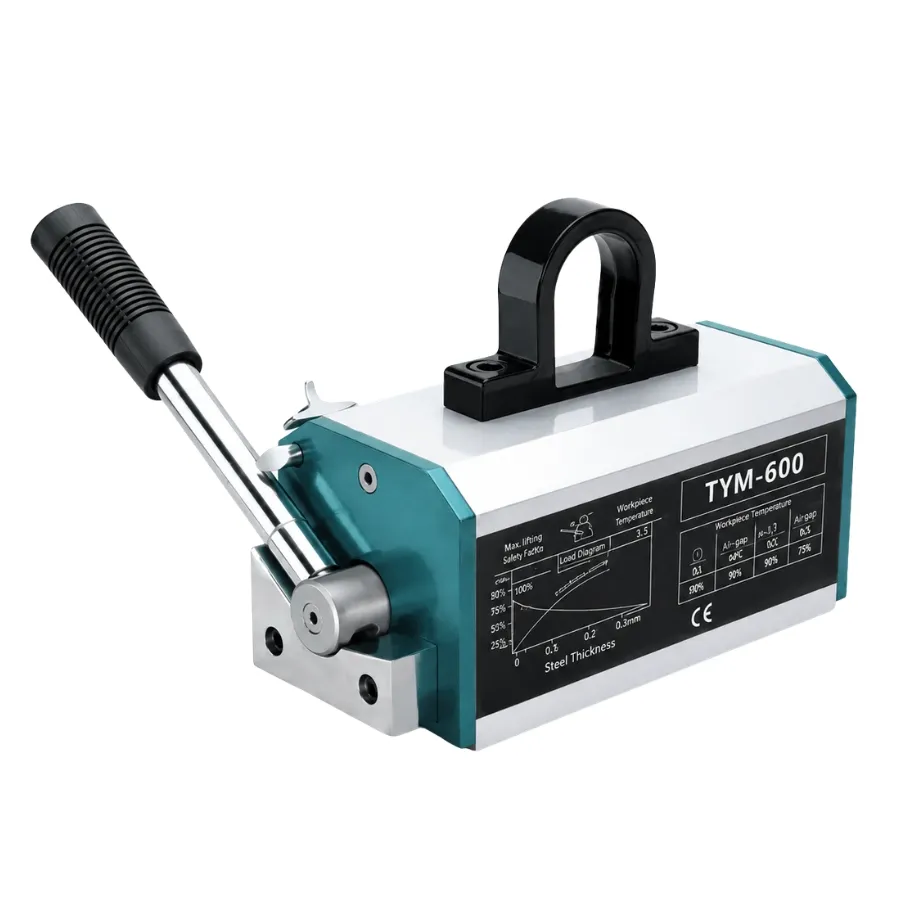

Μόνιμος Μαγνητικός Ανυψωτής TOYO TYM

Τι είναι ο Μόνιμος Μαγνητικός Ανυψωτής TOYO TYM

Ο μόνιμος μαγνητικός ανυψωτής TOYO TYM χρησιμοποιείται για την ανύψωση και τη μεταφορά σιδηρομαγνητικών μεταλλικών φορτίων.

Είναι κατάλληλος για επίπεδες χαλύβδινες πλάκες, μεταλλικούς όγκους και κυλινδρικά τεμάχια. Λειτουργεί χειροκίνητα και δεν χρειάζεται ηλεκτρική τροφοδοσία. Η σειρά διατίθεται σε έξι εκδόσεις, με δηλωμένη ικανότητα από 100 έως 2.000 kg για επίπεδα φορτία.

Βασικά χαρακτηριστικά

• Ικανότητα για επίπεδες πλάκες: 100–2.000 kg
• Ικανότητα για κυλινδρικά τεμάχια: 50–1.000 kg
• Μόνιμοι μαγνήτες από υλικό NdFeB
• Χειροκίνητος μοχλός ενεργοποίησης και απενεργοποίησης
• Επάνω μάτι ανάρτησης
• Αυλάκωση τύπου V για κυλινδρικά φορτία
• Λειτουργία χωρίς ρεύμα ή μπαταρία
• Ελάχιστο απαιτούμενο πάχος πλάκας ανά μοντέλο
• Μέγιστη θερμοκρασία φορτίου κάτω από 80°C
• Έξι διαθέσιμες εκδόσεις

Η TOYO αναφέρει ότι η μαγνητική διαδρομή ενεργοποιείται και απενεργοποιείται από τον χειροκίνητο μοχλό. Παράλληλα, η κάτω αυλάκωση τύπου V επιτρέπει την εφαρμογή σε κατάλληλα κυλινδρικά μεταλλικά τεμάχια.

Πώς λειτουργεί ο Μαγνητικός Ανυψωτής TYM

Αρχικά, ο ανυψωτής τοποθετείται επάνω στην καθαρή επιφάνεια του φορτίου.

Στη συνέχεια, ο χειριστής μετακινεί τον μοχλό στη θέση ενεργοποίησης. Με αυτή την κίνηση δημιουργείται η μαγνητική διαδρομή ανάμεσα στον ανυψωτή και στο φορτίο.

Μετά την πλήρη ενεργοποίηση, το επάνω μάτι συνδέεται με κατάλληλο γάντζο ή άλλο συμβατό εξάρτημα ανύψωσης.

Για την απελευθέρωση, το φορτίο πρέπει πρώτα να ακουμπήσει πλήρως σε σταθερή επιφάνεια. Μόνο τότε ο μοχλός επιστρέφει στη θέση απενεργοποίησης.

Για Επίπεδα και Κυλινδρικά Φορτία

Η επίπεδη κάτω επιφάνεια χρησιμοποιείται για χαλύβδινες πλάκες και μεταλλικούς όγκους.

Αντίθετα, η κεντρική αυλάκωση τύπου V εφαρμόζει σε κατάλληλα κυλινδρικά τεμάχια, όπως σωλήνες και συμπαγείς στρογγυλές ράβδους. Η επίσημη εικόνα παρουσιάζει τον TYM τοποθετημένο επάνω σε κυλινδρικό χαλύβδινο τεμάχιο.

Η ικανότητα στα κυλινδρικά φορτία είναι χαμηλότερη από την αντίστοιχη ικανότητα σε επίπεδη πλάκα. Για παράδειγμα, το TYM-600 δηλώνεται για έως 600 kg σε επίπεδη πλάκα και έως 300 kg σε κυλινδρικό τεμάχιο.

Παράγοντες που Επηρεάζουν τη Μαγνητική Ικανότητα

Η ονομαστική ικανότητα δεν ισχύει αυτόματα για κάθε μεταλλικό φορτίο.

Πριν από την ανύψωση πρέπει να ελέγχονται:

• Το υλικό του φορτίου
• Το πάχος της πλάκας
• Η καμπυλότητα του τεμαχίου
• Η επιφάνεια επαφής
• Η θέση του κέντρου βάρους
• Η παρουσία σκουριάς, βαφής ή υπολειμμάτων
• Η θερμοκρασία του φορτίου
• Το μήκος και η ακαμψία του τεμαχίου

Κάθε διάκενο ανάμεσα στον μαγνήτη και στο φορτίο μπορεί να μειώσει τη δύναμη συγκράτησης. Για αυτό οι επιφάνειες πρέπει να είναι καθαρές και να εφαρμόζουν όσο γίνεται καλύτερα.

Επιπλέον, η πλάκα πρέπει να έχει τουλάχιστον το ελάχιστο πάχος που δηλώνει ο τεχνικός πίνακας για το επιλεγμένο μοντέλο.

Πού χρησιμοποιείται

Ο μόνιμος μαγνητικός ανυψωτής TOYO TYM είναι κατάλληλος για:

• Χαλύβδινες πλάκες
• Μεταλλικούς όγκους
• Σιδηρούχα εξαρτήματα
• Συμπαγείς κυλινδρικές ράβδους
• Κατάλληλους χαλύβδινους σωλήνες
• Μηχανουργεία
• Κατασκευές μεταλλικών εξαρτημάτων
• Κατασκευή και μεταφορά καλουπιών
• Αποθήκες χαλύβδινων προϊόντων
• Βιομηχανικές γραμμές παραγωγής

Η TOYO αναφέρει εφαρμογές στη μηχανουργία, στην κατασκευή καλουπιών, στις αποθήκες και στη μεταφορά χαλύβδινων πλακών και μεταλλικών όγκων.

Διαθέσιμα μοντέλα

TYM-100

• Ικανότητα επίπεδης πλάκας: 100 kg
• Ικανότητα κυλινδρικού φορτίου: 50 kg
• Ελάχιστο πάχος πλάκας: 15 mm
• Διάμετρος κυλινδρικού τεμαχίου: 25–50 mm
• Μέγιστο μήκος τεμαχίου: 1.500 mm
• Βάρος ανυψωτή: 4,2 kg

TYM-300

• Ικανότητα επίπεδης πλάκας: 300 kg
• Ικανότητα κυλινδρικού φορτίου: 150 kg
• Ελάχιστο πάχος πλάκας: 20 mm
• Διάμετρος κυλινδρικού τεμαχίου: 50–100 mm
• Μέγιστο μήκος τεμαχίου: 1.500 mm
• Βάρος ανυψωτή: 10,8 kg

TYM-600

• Ικανότητα επίπεδης πλάκας: 600 kg
• Ικανότητα κυλινδρικού φορτίου: 300 kg
• Ελάχιστο πάχος πλάκας: 30 mm
• Διάμετρος κυλινδρικού τεμαχίου: 100–180 mm
• Μέγιστο μήκος τεμαχίου: 2.000 mm
• Βάρος ανυψωτή: 21,2 kg

TYM-1000

• Ικανότητα επίπεδης πλάκας: 1.000 kg
• Ικανότητα κυλινδρικού φορτίου: 500 kg
• Ελάχιστο πάχος πλάκας: 40 mm
• Διάμετρος κυλινδρικού τεμαχίου: 150–350 mm
• Μέγιστο μήκος τεμαχίου: 2.500 mm
• Βάρος ανυψωτή: 42 kg

TYM-1500

• Ικανότητα επίπεδης πλάκας: 1.500 kg
• Ικανότητα κυλινδρικού φορτίου: 700 kg
• Ελάχιστο πάχος πλάκας: 50 mm
• Διάμετρος κυλινδρικού τεμαχίου: 150–380 mm
• Μέγιστο μήκος τεμαχίου: 3.000 mm
• Βάρος ανυψωτή: 61,4 kg

TYM-2000

• Ικανότητα επίπεδης πλάκας: 2.000 kg
• Ικανότητα κυλινδρικού φορτίου: 1.000 kg
• Ελάχιστο πάχος πλάκας: 60 mm
• Διάμετρος κυλινδρικού τεμαχίου: 180–450 mm
• Μέγιστο μήκος τεμαχίου: 3.500 mm
• Βάρος ανυψωτή: 79,4 kg

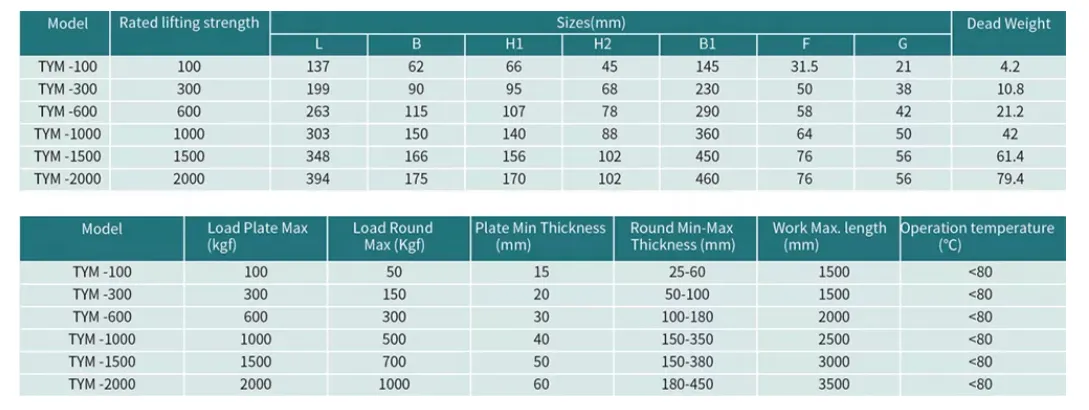

Οι παραπάνω τιμές προέρχονται από τον επίσημο τεχνικό πίνακα της σειράς TYM. Οι πλήρεις εξωτερικές διαστάσεις παρουσιάζονται επίσης στον ίδιο πίνακα.

Επιλογή Κατάλληλου Μοντέλου

Για τη σωστή επιλογή χρειάζονται:

• Το πραγματικό βάρος του φορτίου
• Το υλικό του
• Το πάχος της πλάκας
• Η διάμετρος του κυλινδρικού τεμαχίου
• Το συνολικό μήκος
• Η ποιότητα της επιφάνειας
• Η θέση του κέντρου βάρους
• Η θερμοκρασία του φορτίου

Το βάρος δεν είναι το μοναδικό κριτήριο.

Για παράδειγμα, μία χαλύβδινη πλάκα 500 kg δεν είναι κατάλληλη για τον TYM-600 όταν το πάχος της είναι μικρότερο από τα 30 mm που δηλώνει ο πίνακας. Αντίστοιχα, ένα μακρύ ή εύκαμπτο φορτίο μπορεί να χρειάζεται περισσότερους ανυψωτές και ειδικά μελετημένη διάταξη.

Οδηγίες Χρήσης

1. Επιβεβαιώστε το βάρος και το υλικό του φορτίου.
2. Ελέγξτε το πάχος ή τη διάμετρό του.
3. Επιλέξτε το κατάλληλο μοντέλο TYM.
4. Εντοπίστε το κέντρο βάρους.
5. Καθαρίστε την επιφάνεια επαφής.
6. Τοποθετήστε τον ανυψωτή σε σταθερό και επίπεδο σημείο.
7. Μετακινήστε πλήρως τον μοχλό στη θέση ενεργοποίησης.
8. Βεβαιωθείτε ότι ο μοχλός έχει ασφαλίσει.
9. Εφαρμόστε αργά την αρχική τάση.
10. Ανυψώστε το φορτίο λίγα εκατοστά.
11. Ελέγξτε τη συγκράτηση και την ισορροπία.
12. Συνεχίστε με αργές και ομαλές κινήσεις.
13. Αποθέστε το φορτίο σε σταθερή βάση.
14. Απενεργοποιήστε τον μαγνήτη μόνο χωρίς αναρτημένο φορτίο.

Το φορτίο δεν πρέπει να αφήνεται αναρτημένο χωρίς επίβλεψη.

Έλεγχος πριν από κάθε χρήση

Ελέγξτε:

• Το σώμα του ανυψωτή
• Την κάτω μαγνητική επιφάνεια
• Την αυλάκωση τύπου V
• Τον μοχλό ενεργοποίησης
• Τον μηχανισμό ασφάλισης
• Το επάνω μάτι ανάρτησης
• Τους κοχλίες και τις συνδέσεις
• Τη σήμανση μοντέλου και ικανότητας
• Την καθαριότητα της επιφάνειας του φορτίου
• Τυχόν ρωγμές, παραμορφώσεις ή χτυπήματα

Αποσύρετε τον ανυψωτή όταν ο μοχλός δεν ασφαλίζει. Το ίδιο ισχύει όταν το μάτι ανάρτησης, το σώμα ή η κάτω επιφάνεια έχουν υποστεί ζημιά.

Περιοδικός Τεχνικός Έλεγχος

Ο περιοδικός έλεγχος πρέπει να γίνεται από κατάλληλα καταρτισμένο πρόσωπο.

Η επιθεώρηση πρέπει να καλύπτει:

• Τη μαγνητική ικανότητα
• Το σώμα και το περίβλημα
• Τον μοχλό
• Τον μηχανισμό ενεργοποίησης
• Το επάνω μάτι
• Τις επιφάνειες επαφής
• Τους κοχλίες και τις ασφαλίσεις
• Τη σήμανση και την ιχνηλασιμότητα

Η επίσημη σελίδα δεν καθορίζει συγκεκριμένο χρονικό διάστημα περιοδικού ελέγχου. Επίσης, δεν δημοσιεύει διαδικασία ή αριθμητικά κριτήρια δοκιμής της μαγνητικής δύναμης.

Θερμοκρασία Χρήσης

Ο επίσημος τεχνικός πίνακας αναφέρει θερμοκρασία λειτουργίας κάτω από 80°C για όλα τα μοντέλα TYM.

Δεν δημοσιεύεται ελάχιστη θερμοκρασία λειτουργίας. Για χρήση σε πολύ χαμηλές θερμοκρασίες απαιτείται τεχνική επιβεβαίωση από τον προμηθευτή.

Απαγορεύεται

• Η υπέρβαση της ικανότητας του μοντέλου
• Η χρήση σε μη μαγνητικό υλικό
• Η χρήση σε πλάκα μικρότερου πάχους
• Η χρήση σε κυλινδρικό τεμάχιο εκτός του επιτρεπόμενου εύρους
• Η χρήση σε φορτίο θερμοκρασίας 80°C ή υψηλότερης
• Η εφαρμογή επάνω σε ασταθή ή πολύ ανώμαλη επιφάνεια
• Η ενεργοποίηση χωρίς πλήρη επαφή
• Η απενεργοποίηση ενώ το φορτίο είναι αναρτημένο
• Η κρουστική ή απότομη ανύψωση
• Η πλευρική έλξη του φορτίου
• Η μεταφορά ανθρώπων
• Η παραμονή ατόμων κάτω από το φορτίο
• Η χρήση με ελαττωματικό μοχλό ή ασφάλεια
• Η συγκόλληση, διάτρηση ή τροποποίηση του ανυψωτή
• Η χρήση μετά από πτώση ή υπερφόρτωση χωρίς τεχνικό έλεγχο

Συντήρηση και Αποθήκευση

Καθαρίζετε την κάτω επιφάνεια μετά από κάθε χρήση. Απομακρύνετε μεταλλικά ρινίσματα, σκουριά, λάδια και άλλα υπολείμματα.

Ελέγχετε τακτικά τον μοχλό, την ασφάλεια και το επάνω μάτι. Οι επιφάνειες επαφής πρέπει να παραμένουν επίπεδες και χωρίς βαθιά χτυπήματα.

Αποθηκεύστε τον ανυψωτή:

• Χωρίς φορτίο
• Σε καθαρό και ξηρό χώρο
• Προστατευμένο από χτυπήματα
• Μακριά από υψηλές θερμοκρασίες
• Με την κάτω επιφάνεια προστατευμένη
• Μακριά από εξοπλισμό που μπορεί να επηρεαστεί από ισχυρό μαγνητικό πεδίο

Πιστοποίηση και Τεκμηρίωση

Η επίσημη σελίδα αναφέρει πιστοποίηση CE και GS, καθώς και διαθέσιμο machinery test report. Σε άλλο σημείο αναφέρεται επίσης TUV. Ωστόσο, δεν εμφανίζονται συγκεκριμένοι αριθμοί πιστοποιητικών ή πρότυπα για κάθε μοντέλο TYM.

Για αυτό, πριν παρουσιαστεί το προϊόν ως πιστοποιημένο, πρέπει να ελεγχθούν τα έγγραφα που συνοδεύουν την ακριβή έκδοση.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε τον μόνιμο μαγνητικό ανυψωτή TOYO TYM σε ικανότητες από 100 έως 2.000 kg για επίπεδα χαλύβδινα φορτία.

Για τη σωστή επιλογή χρειάζονται το βάρος, το πάχος, οι διαστάσεις και η μορφή του φορτίου. Μέσα από το site της KIROSAV μπορείτε να στείλετε αίτημα για τεχνικά στοιχεία, διαθεσιμότητα και προσφορά.
