Μπαστέκα Μονής Τροχαλίας HS/ES

Τι είναι η Μπαστέκα Μονής Τροχαλίας HS/ES

Η μπαστέκα μονής τροχαλίας HS/ES είναι μακαράς ανοικτού τύπου για τη διέλευση και την αλλαγή κατεύθυνσης συρματόσχοινου. Χρησιμοποιείται σε γενικές εφαρμογές ανύψωσης, έλξης και λειτουργίας με βαρούλκο.

Η ανοιγόμενη πλευρά επιτρέπει τη γρήγορη τοποθέτηση του συρματόσχοινου πάνω στην τροχαλία. Επομένως, ο χειριστής δεν χρειάζεται να περάσει το άκρο του συρματόσχοινου μέσα από ολόκληρη την μπαστέκα.

Η σειρά διατίθεται με περιστροφικό γάντζο HS ή με σταθερό μάτι ES. Ο επίσημος τεχνικός πίνακας περιλαμβάνει μοντέλα με όριο φορτίου εργασίας από 0,5 έως 10 τόνους.

Βασικά χαρακτηριστικά

• Όριο φορτίου εργασίας WLL 0,5–10 t
• Μία τροχαλία για συρματόσχοινο
• Ανοιγόμενη πλευρική πλάκα

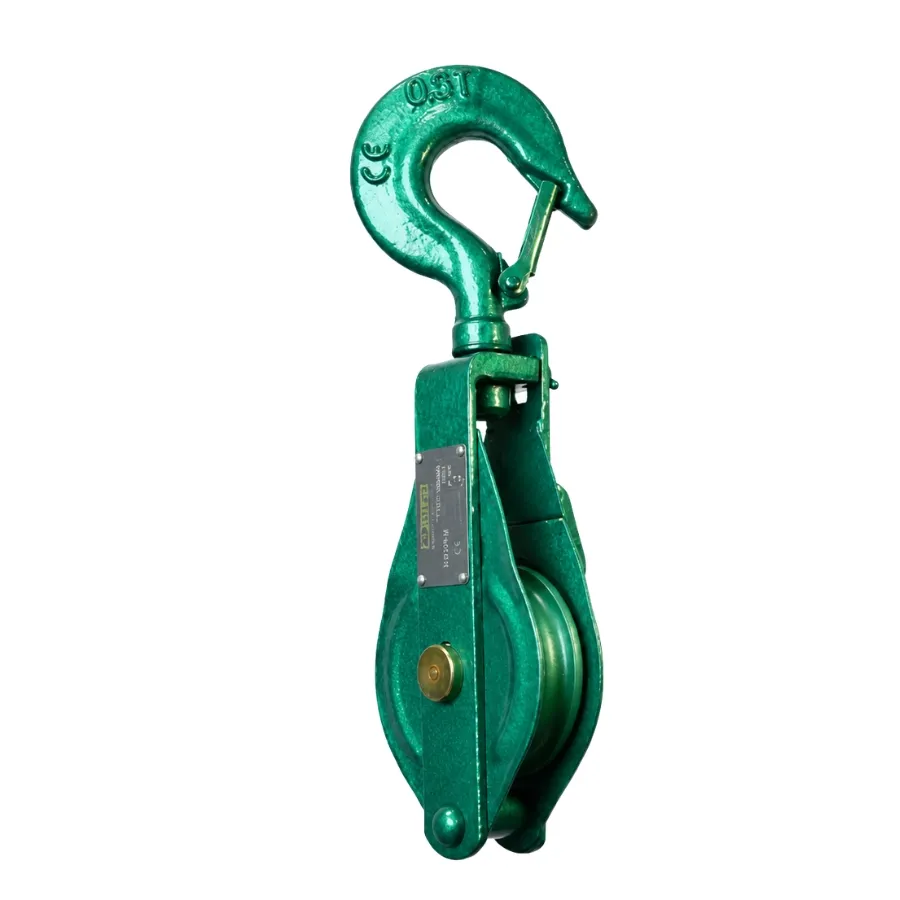

• Έκδοση HS με περιστροφικό γάντζο ασφαλείας
• Έκδοση ES με σταθερό μάτι σύνδεσης
• Μηχανουργικά κατεργασμένη τροχαλία από χυτοσίδηρο
• Αυτολιπαινόμενοι δακτύλιοι με καλή συγκράτηση λιπαντικού
• Κατάλληλη για συρματόσχοινα διαμέτρου 8–28 mm
• Διάμετρος τροχαλίας 75–350 mm
• Αναφερόμενος συντελεστής ασφαλείας 4:1
• Κωδικός σειράς No. 1702

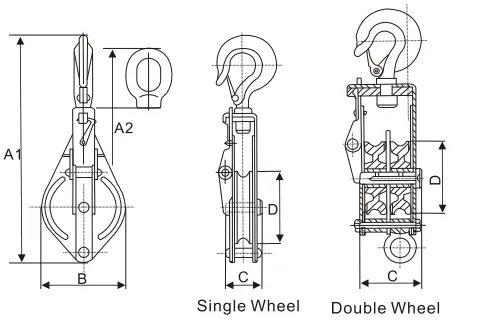

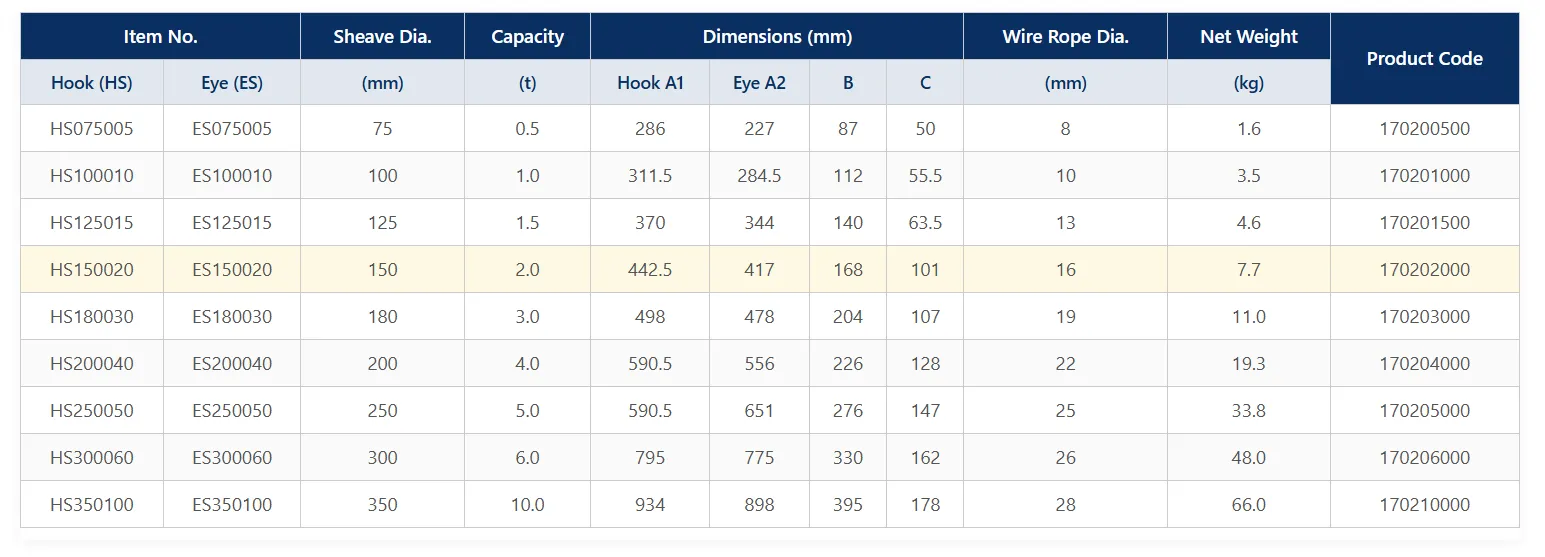

Οι αναλυτικές διαστάσεις, η κατάλληλη διάμετρος συρματόσχοινου και το βάρος κάθε μοντέλου παρουσιάζονται στον τεχνικό πίνακα.

Τύποι σύνδεσης HS και ES

Η έκδοση HS διαθέτει περιστροφικό γάντζο με ασφάλεια. Προσφέρει γρήγορη σύνδεση σε κατάλληλα σημεία αγκύρωσης, ιμάντες ή άλλα συμβατά εξαρτήματα.

Αντίθετα, η έκδοση ES διαθέτει σταθερό μάτι. Συνδέεται με κατάλληλο ναυτικό κλειδί ή πείρο και προσφέρει πιο συμπαγή λύση για σταθερές ή ημιμόνιμες εγκαταστάσεις.

Πού χρησιμοποιείται η Μπαστέκα Μονής Τροχαλίας

Η μπαστέκα μονής τροχαλίας είναι κατάλληλη για:

• Αλλαγή κατεύθυνσης συρματόσχοινου
• Βαρούλκα και εργάτες έλξης
• Γενικές ανυψωτικές εφαρμογές
• Βιομηχανικές εργασίες
• Κατασκευαστικές εφαρμογές
• Υλοτομικές εργασίες
• Έλξη φορτίων γύρω από εμπόδια
• Ευθυγράμμιση του συρματόσχοινου με το τύμπανο βαρούλκου

Με την κατάλληλη διαμόρφωση, η μπαστέκα μπορεί επίσης να δημιουργήσει μηχανικό πλεονέκτημα. Ωστόσο, η πραγματική φόρτιση εξαρτάται από τη δύναμη της γραμμής και τη γωνία μεταξύ των κλάδων του συρματόσχοινου.

Επιλογή σωστού μοντέλου

Για τη σωστή επιλογή πρέπει να ελέγχονται:

• Το φορτίο που θα επιβληθεί στην μπαστέκα
• Το WLL του μοντέλου
• Η διάμετρος του συρματόσχοινου
• Η διάμετρος της τροχαλίας
• Η γωνία των δύο κλάδων
• Ο τύπος σύνδεσης HS ή ES
• Η ικανότητα του σημείου αγκύρωσης

Το αναγραφόμενο WLL αφορά το φορτίο που δέχεται η ίδια η μπαστέκα. Δεν ταυτίζεται πάντα με το βάρος του φορτίου ή με την ονομαστική έλξη του βαρούλκου.

Οδηγίες χρήσης

Η δημόσια σελίδα δεν περιλαμβάνει πλήρες εγχειρίδιο λειτουργίας. Επομένως, οι παρακάτω οδηγίες αποτελούν βασική διαδικασία ασφαλούς χρήσης.

1. Επιλέξτε μπαστέκα με κατάλληλο WLL.
2. Επιβεβαιώστε τη συμβατότητα με τη διάμετρο του συρματόσχοινου.
3. Ελέγξτε το σημείο αγκύρωσης και όλα τα εξαρτήματα σύνδεσης.
4. Ανοίξτε την πλευρική πλάκα.
5. Τοποθετήστε το συρματόσχοινο σωστά μέσα στην αυλάκωση.
6. Κλείστε και ασφαλίστε πλήρως την πλευρική πλάκα.
7. Συνδέστε σωστά τον γάντζο HS ή το μάτι ES.
8. Ευθυγραμμίστε την μπαστέκα με τους κλάδους του συρματόσχοινου.
9. Εφαρμόστε αρχικά μικρή τάση και ελέγξτε τη διάταξη.
10. Αυξήστε τη δύναμη σταδιακά, χωρίς κρουστικές φορτίσεις.

Το συρματόσχοινο πρέπει να κινείται στο ίδιο επίπεδο με την τροχαλία. Έτσι περιορίζεται η πλευρική φθορά της αυλάκωσης και του σώματος.

Έλεγχος πριν από κάθε χρήση

Πριν από την εργασία, ελέγξτε:

• Το σώμα και τις πλευρικές πλάκες
• Την τροχαλία και την αυλάκωσή της
• Τον άξονα και τους δακτυλίους
• Την ελεύθερη περιστροφή της τροχαλίας
• Τον γάντζο και την ασφάλειά του
• Το σταθερό μάτι της έκδοσης ES
• Τον μηχανισμό ανοίγματος
• Τη σήμανση WLL
• Τη διάμετρο και την κατάσταση του συρματόσχοινου

Αποσύρετε την μπαστέκα όταν παρουσιάζει ρωγμές, παραμορφώσεις, έντονη διάβρωση, βαθιές χαραγές ή μπλοκαρισμένη τροχαλία.

Περιοδικός τεχνικός έλεγχος

Αρμόδιο πρόσωπο πρέπει να ελέγχει περιοδικά την μπαστέκα. Η επιθεώρηση πρέπει να καλύπτει την τροχαλία, τον άξονα, τους δακτυλίους, τις πλευρικές πλάκες και το εξάρτημα σύνδεσης.

Η δημόσια σελίδα του συγκεκριμένου προϊόντος δεν καθορίζει σταθερό χρονικό διάστημα επιθεώρησης. Συνεπώς, η συχνότητα εξαρτάται από τη χρήση, το φορτίο και το περιβάλλον εργασίας.

Θερμοκρασία χρήσης

Η H-Lift δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας για τη σειρά HS/ES.

Για χρήση σε ακραίες θερμοκρασίες, θαλάσσιο ή ιδιαίτερα διαβρωτικό περιβάλλον απαιτείται προηγούμενη τεχνική επιβεβαίωση.

Απαγορεύεται

• Η υπέρβαση του αναγραφόμενου WLL
• Η χρήση ακατάλληλης διαμέτρου συρματόσχοινου
• Η πλευρική φόρτιση της μπαστέκας
• Η κρουστική ή απότομη φόρτιση
• Η χρήση με ανοικτή πλευρική πλάκα
• Η φόρτιση στην άκρη του γάντζου
• Η χρήση γάντζου με κατεστραμμένη ασφάλεια
• Η χρήση του ματιού ES χωρίς κατάλληλο εξάρτημα σύνδεσης
• Η χρήση με μπλοκαρισμένη ή φθαρμένη τροχαλία
• Η ανύψωση ή μεταφορά ανθρώπων
• Η παραμονή ατόμων κάτω από το φορτίο
• Η συγκόλληση, θέρμανση ή τροποποίηση εξαρτημάτων
• Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο

Συντήρηση και αποθήκευση

Καθαρίζετε τακτικά την τροχαλία, την αυλάκωση και τον άξονα. Παράλληλα, απομακρύνετε σκόνη, άμμο και μεταλλικά ρινίσματα.

Οι αυτολιπαινόμενοι δακτύλιοι περιορίζουν τις ανάγκες συντήρησης. Ωστόσο, η τροχαλία πρέπει πάντα να περιστρέφεται ελεύθερα.

Μετά τη χρήση, αποθηκεύστε την μπαστέκα χωρίς φορτίο. Επιλέξτε καθαρό και ξηρό χώρο και προστατεύστε την από χτυπήματα και διαβρωτικές ουσίες.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε μπαστέκες, μακαράδες και εξαρτήματα συρματόσχοινου για εργασίες ανύψωσης, έλξης και αλλαγής κατεύθυνσης.

Η επιλογή γίνεται σύμφωνα με το WLL, τη διάμετρο του συρματόσχοινου, το μέγεθος της τροχαλίας και τον τύπο σύνδεσης.
