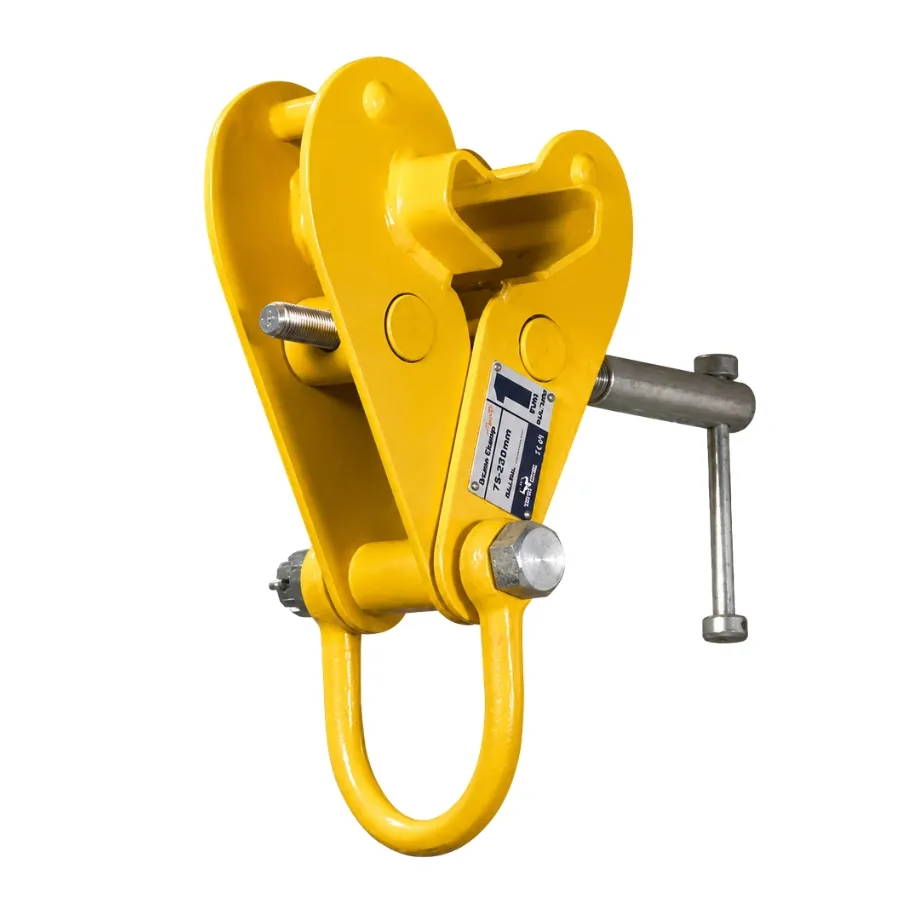

Σφιγκτήρας Δοκού WJC με Ναυτικό Κλειδί

Τι είναι ο Σφιγκτήρας Δοκού WJC

Ο σφιγκτήρας δοκού WJC είναι ρυθμιζόμενο εξάρτημα που στερεώνεται στο κάτω πέλμα χαλύβδινης δοκού τύπου I-beam. Δημιουργεί ένα σημείο ανάρτησης με ναυτικό κλειδί για τη σύνδεση παλάγκου, αρτάνης ή άλλου κατάλληλου εξοπλισμού.

Η σειρά καλύπτει όρια φορτίου εργασίας από 1 έως 10 τόνους. Μπορεί να χρησιμοποιηθεί για ανύψωση, έλξη ή ως ημιμόνιμο σημείο αγκύρωσης πάνω σε κατάλληλη δοκό.

Σημαντικό: Παρότι ο εμπορικός τίτλος της σελίδας περιλαμβάνει τον όρο «pipe lifter», η επίσημη περιγραφή και οι εικόνες αφορούν Beam Clamp with Shackle WJC Type. Επομένως, δεν πρόκειται για αρπάγη ανύψωσης σωλήνων ούτε για αρπάγη που σηκώνει την ίδια τη δοκό.

Βασικά χαρακτηριστικά

• Όριο φορτίου εργασίας WLL 1–10 t
• Πέντε διαθέσιμα μοντέλα
• Ρυθμιζόμενο άνοιγμα για διαφορετικά πλάτη I-beam
• Ενσωματωμένο ναυτικό κλειδί ως σημείο ανάρτησης
• Κατάλληλος για εργασίες ανύψωσης και έλξης
• Δυνατότητα χρήσης ως ημιμόνιμο σημείο αγκύρωσης
• Επιτρεπόμενη πλευρική φόρτιση έως 45°
• Επιτρεπόμενη εγκάρσια φόρτιση έως 15°
• Μεγάλη επιφάνεια επαφής των σιαγόνων
• Ρυθμιζόμενος μηχανισμός σύσφιξης με κοχλία

Η μεγάλη επιφάνεια των σιαγόνων βοηθά στην καλύτερη κατανομή του φορτίου πάνω στο πέλμα της δοκού.

Πώς λειτουργεί ο Σφιγκτήρας Δοκού WJC

Οι δύο σιαγόνες τοποθετούνται εκατέρωθεν του κάτω πέλματος της δοκού. Στη συνέχεια, ο κοχλίας ρύθμισης μετακινεί τις σιαγόνες μέχρι να εφαρμόσουν σωστά στη δοκό.

Μετά την πλήρη σύσφιξη, το ναυτικό κλειδί στο κάτω μέρος λειτουργεί ως σημείο σύνδεσης. Εκεί μπορεί να αναρτηθεί κατάλληλο παλάγκο, αρτάνη ή άλλο συμβατό εξάρτημα.

Ο σφιγκτήρας δεν πρέπει να τοποθετείται μόνο στην άκρη του πέλματος. Και οι δύο σιαγόνες πρέπει να έχουν πλήρη και συμμετρική επαφή με τη δοκό.

Γωνιακή φόρτιση

Ο προμηθευτής αναφέρει ότι ο WJC μπορεί να χρησιμοποιηθεί για ανύψωση ή έλξη υπό γωνία ως προς τη δοκό, με:

• πλευρική φόρτιση έως 45°
• εγκάρσια φόρτιση έως 15°

Η σελίδα δεν περιλαμβάνει αναλυτικό διάγραμμα που να ορίζει τους δύο άξονες φόρτισης. Για αυτόν τον λόγο, πριν από γωνιακή εφαρμογή πρέπει να επιβεβαιώνεται η ακριβής κατεύθυνση από το επίσημο εγχειρίδιο ή τον προμηθευτή.

Οι συγκεκριμένες γωνίες δεν σημαίνουν ότι επιτρέπεται ανεξέλεγκτη πλευρική έλξη. Η εφαρμογή πρέπει να παραμένει σταθερή, χωρίς συστροφή του σφιγκτήρα ή του ναυτικού κλειδιού.

Πού χρησιμοποιείται

Ο σφιγκτήρας δοκού WJC είναι κατάλληλος για:

• Ανάρτηση χειροκίνητου ή ηλεκτρικού παλάγκου
• Δημιουργία προσωρινού σημείου ανύψωσης
• Εργασίες έλξης και τοποθέτησης εξοπλισμού
• Βιομηχανικές εγκαταστάσεις
• Μεταλλικές κατασκευές
• Εργοτάξια και χώρους συντήρησης
• Μηχανουργεία και συνεργεία
• Αποθήκες και εγκαταστάσεις παραγωγής
• Ημιμόνιμη ανάρτηση κατάλληλου εξοπλισμού

Πριν από κάθε εφαρμογή, πρέπει να επιβεβαιώνεται ότι η δοκός και η φέρουσα κατασκευή μπορούν να παραλάβουν το συνολικό φορτίο.

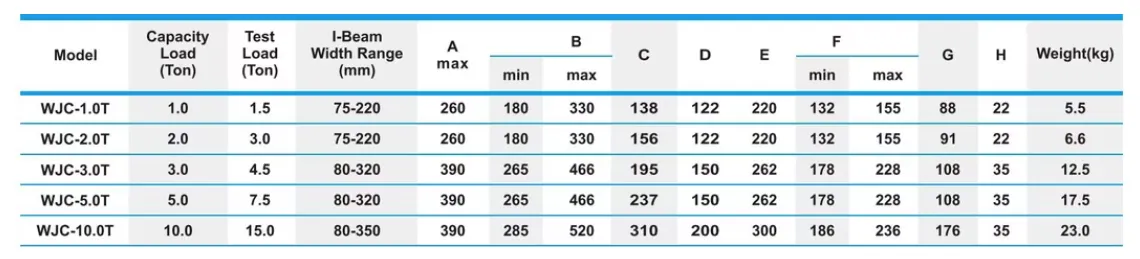

Διαθέσιμα μοντέλα

• WJC-1.0T: WLL 1 t, πλάτος δοκού 75–220 mm, βάρος 5,5 kg
• WJC-2.0T: WLL 2 t, πλάτος δοκού 75–220 mm, βάρος 6,6 kg
• WJC-3.0T: WLL 3 t, πλάτος δοκού 80–320 mm, βάρος 12,5 kg
• WJC-5.0T: WLL 5 t, πλάτος δοκού 80–320 mm, βάρος 17,5 kg
• WJC-10.0T: WLL 10 t, πλάτος δοκού 80–350 mm, βάρος 23 kg

Ο επίσημος πίνακας αναγράφει επίσης φορτία δοκιμής από 1,5 έως 15 t, ανάλογα με το μοντέλο. Το φορτίο δοκιμής δεν αποτελεί επιτρεπόμενο φορτίο καθημερινής χρήσης και δεν πρέπει να συγχέεται με το WLL.

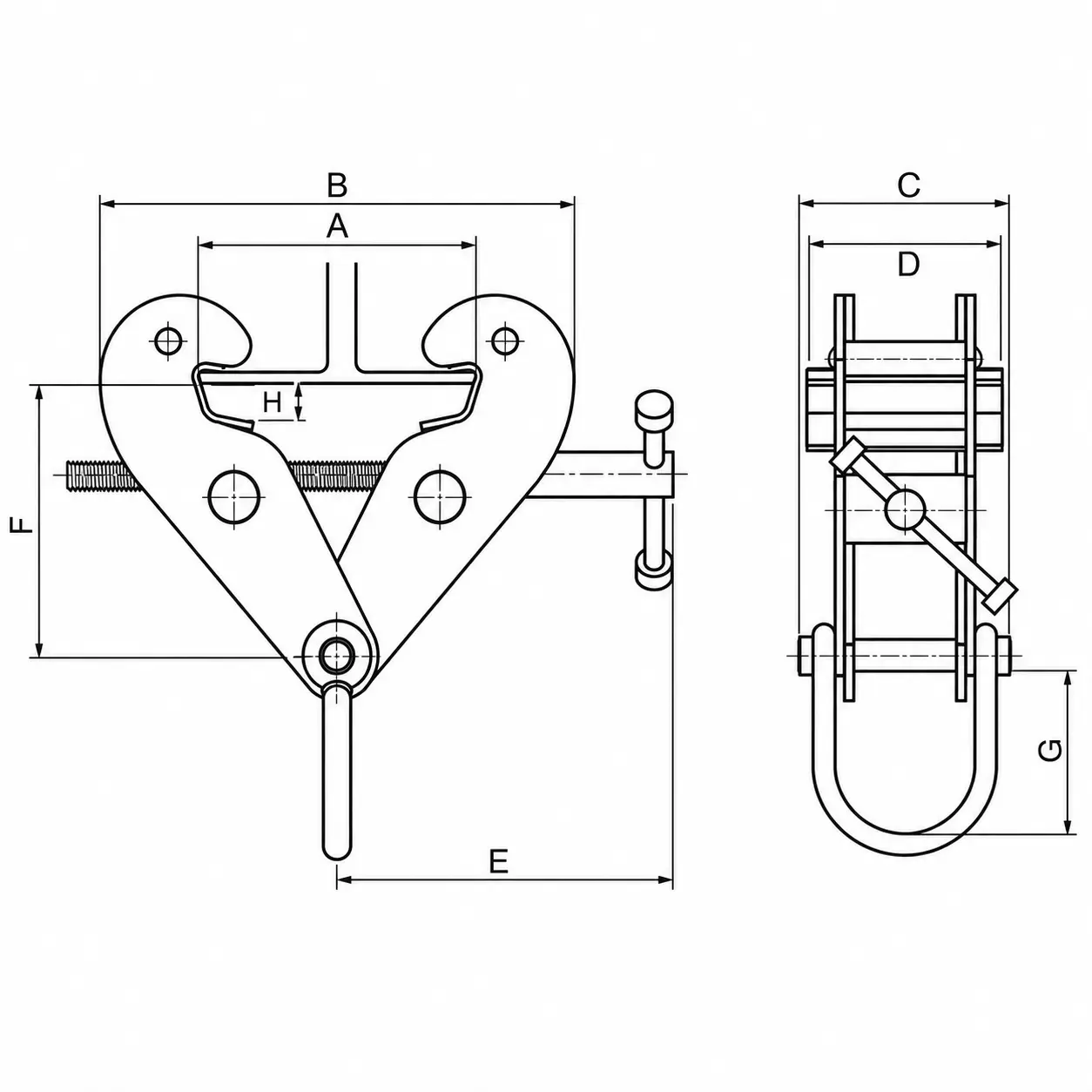

Οι αναλυτικές διαστάσεις A–H παρουσιάζονται στον τεχνικό πίνακα.

Επιλογή κατάλληλου μοντέλου

Για τη σωστή επιλογή πρέπει να γνωρίζετε:

• Το συνολικό φορτίο της εφαρμογής
• Το πλάτος και το πάχος του πέλματος
• Τον τύπο και την κατάσταση της δοκού
• Τη θέση τοποθέτησης
• Την κατεύθυνση της φόρτισης
• Τυχόν γωνιακή απόκλιση
• Την ικανότητα του παλάγκου και των συνδέσμων
• Την αντοχή της φέρουσας κατασκευής

Το πλάτος του πέλματος πρέπει να βρίσκεται μέσα στο επιτρεπόμενο εύρος του μοντέλου. Παράλληλα, η ικανότητα ολόκληρου του συστήματος καθορίζεται από το εξάρτημα με το χαμηλότερο WLL.

Η αναγραφόμενη ικανότητα του WJC δεν αποτελεί απόδειξη ότι η δοκός ή η κατασκευή μπορεί να δεχτεί το ίδιο φορτίο.

Οδηγίες χρήσης

Η δημόσια σελίδα δεν παρέχει πλήρες εγχειρίδιο λειτουργίας. Επομένως, οι παρακάτω οδηγίες αποτελούν βασικές πρακτικές ασφαλούς τοποθέτησης:

1. Επιβεβαιώστε το βάρος και την κατεύθυνση του φορτίου.
2. Ελέγξτε την αντοχή και την κατάσταση της δοκού.
3. Μετρήστε το πλάτος του κάτω πέλματος.
4. Επιλέξτε το κατάλληλο μοντέλο WJC.
5. Ανοίξτε τις σιαγόνες με τον κοχλία ρύθμισης.
6. Τοποθετήστε τον σφιγκτήρα συμμετρικά στη δοκό.
7. Ελέγξτε ότι οι σιαγόνες εφαρμόζουν πλήρως.
8. Σφίξτε σταθερά τον μηχανισμό.
9. Ελέγξτε το ναυτικό κλειδί και τον πείρο του.
10. Συνδέστε το παλάγκο ή το εξάρτημα ανύψωσης.
11. Εφαρμόστε σταδιακά μικρή αρχική τάση.
12. Ελέγξτε ξανά τη σύσφιξη και την ευθυγράμμιση.
13. Συνεχίστε χωρίς απότομη ή κρουστική φόρτιση.

Μετά την αρχική εφαρμογή φορτίου, πρέπει να ελέγχεται ότι ο σφιγκτήρας δεν έχει μετακινηθεί ή περιστραφεί.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε εργασία, ελέγξτε:

• Το σώμα και τις πλευρικές πλάκες
• Τις δύο σιαγόνες
• Τις επιφάνειες επαφής
• Τον κοχλία ρύθμισης και το σπείρωμα
• Τους κεντρικούς πείρους
• Το ναυτικό κλειδί και τον πείρο του
• Την ελεύθερη κίνηση των αρθρωτών μερών
• Τη σήμανση μοντέλου και WLL
• Την κατάσταση του πέλματος της δοκού
• Το παλάγκο και τα υπόλοιπα συνδετικά εξαρτήματα

Αποσύρετε τον σφιγκτήρα όταν υπάρχουν ρωγμές, παραμορφώσεις, φθαρμένα σπειρώματα ή λυγισμένοι πείροι.

Επίσης, μην τον χρησιμοποιήσετε όταν οι σιαγόνες δεν εφαρμόζουν ομοιόμορφα ή όταν η σήμανση του WLL δεν είναι ευανάγνωστη.

Περιοδικός τεχνικός έλεγχος

Ο περιοδικός έλεγχος πρέπει να πραγματοποιείται από κατάλληλα καταρτισμένο πρόσωπο.

Η επιθεώρηση πρέπει να περιλαμβάνει:

• Το σώμα και τις συνδέσεις
• Τις σιαγόνες και τις επιφάνειες επαφής
• Τον κοχλία και το σπείρωμα
• Τους πείρους και τις αρθρώσεις
• Το ναυτικό κλειδί
• Τυχόν μόνιμη παραμόρφωση
• Τη σωστή λειτουργία του μηχανισμού
• Την ευκρίνεια της σήμανσης

Η δημόσια σελίδα δεν καθορίζει συγκεκριμένο χρονικό διάστημα περιοδικού ελέγχου. Η συχνότητα πρέπει να ορίζεται σύμφωνα με τη χρήση, τα φορτία και το περιβάλλον εργασίας.

Θερμοκρασία χρήσης και πιστοποιήσεις

Η επίσημη σελίδα δεν δημοσιεύει:

• συγκεκριμένο εύρος θερμοκρασίας λειτουργίας
• συντελεστή ασφαλείας
• υλικό κατασκευής
• πρότυπο κατασκευής
• πιστοποίηση CE ή άλλο συγκεκριμένο πιστοποιητικό

Για εφαρμογές σε ακραίες θερμοκρασίες ή όπου απαιτείται συγκεκριμένη πιστοποίηση, πρέπει να ζητείται το επίσημο τεχνικό φυλλάδιο πριν από τη χρήση.

Απαγορεύεται

• Η υπέρβαση του αναγραφόμενου WLL
• Η χρήση σε δοκό ακατάλληλου πλάτους
• Η τοποθέτηση μόνο στην άκρη του πέλματος
• Η χρήση χωρίς πλήρη σύσφιξη
• Η υπέρβαση των αναφερόμενων γωνιών φόρτισης
• Η κρουστική ή απότομη φόρτιση
• Η χρήση σε παραμορφωμένο ή διαβρωμένο πέλμα
• Η χρήση με φθαρμένο κοχλία ή σπείρωμα
• Η χρήση με παραμορφωμένο ναυτικό κλειδί
• Η φόρτιση του ναυτικού κλειδιού εκτός του προβλεπόμενου άξονα
• Η ανύψωση ή μεταφορά ανθρώπων
• Η χρήση ως σημείο προστασίας από πτώση
• Η παραμονή ατόμων κάτω από το φορτίο
• Η συγκόλληση, διάτρηση ή αυθαίρετη τροποποίηση
• Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο

Συντήρηση και αποθήκευση

Καθαρίζετε τις σιαγόνες και τον κοχλία μετά από κάθε χρήση. Απομακρύνετε λάδια, σκόνη, σκουριά και μεταλλικά υπολείμματα από τις επιφάνειες επαφής.

Ελέγχετε τακτικά το σπείρωμα και τους πείρους. Τα κινητά μέρη πρέπει να λειτουργούν ομαλά, χωρίς υπερβολικό διάκενο.

Αποθηκεύστε τον σφιγκτήρα χωρίς φορτίο, σε καθαρό και ξηρό χώρο. Προστατεύστε τον από υγρασία, χτυπήματα και διαβρωτικές ουσίες.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε τον σφιγκτήρα δοκού WJC σε ικανότητες από 1 έως 10 τόνους.

Για τη σωστή επιλογή χρειάζονται το φορτίο, το πλάτος του πέλματος, ο τύπος της δοκού και η κατεύθυνση εφαρμογής. Μέσα από το site της KIROSAV μπορείτε να στείλετε αίτημα για διαθεσιμότητα, τεχνικές πληροφορίες και προσφορά.
