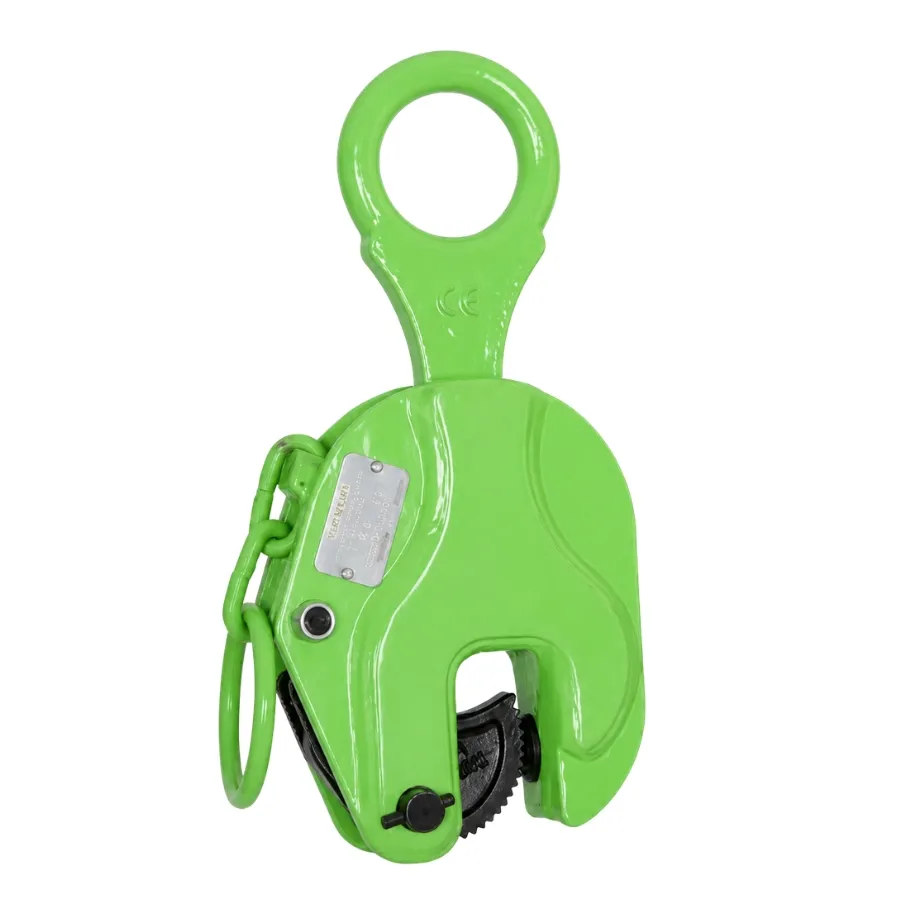

Αρπάγη Κατακόρυφης Ανύψωσης VLC-A

Τι είναι η Αρπάγη Κατακόρυφης Ανύψωσης VLC-A

Η αρπάγη κατακόρυφης ανύψωσης VLC-A είναι εξάρτημα για την ανύψωση, τη μεταφορά και την ανατροπή μίας χαλύβδινης πλάκας κάθε φορά.

Το αρθρωτό μάτι ανάρτησης ακολουθεί την κατεύθυνση της δύναμης και διευκολύνει την ανατροπή της πλάκας έως 180°. Παράλληλα, ο μηχανισμός ασφαλείας με ελατήριο διατηρεί την αρπάγη κλειδωμένη κατά την τοποθέτηση και την ανύψωση. Η σειρά διατίθεται με WLL από 0,8 έως 30 τόνους.

Βασικά χαρακτηριστικά

Ικανότητα ανύψωσης 0,8–30 t
Κατακόρυφη ανύψωση χαλύβδινων πλακών
Ανατροπή και περιστροφή φορτίου έως 180°
Αρθρωτό μάτι ανάρτησης
Μηχανισμός κλειδώματος με ελατήριο
Κλείδωμα στην ανοικτή και στην κλειστή θέση
Σκληρυμένες οδοντωτές σιαγόνες
Αντικαταστάσιμα εξαρτήματα cam και pivot
Άνοιγμα σιαγόνας έως 125 mm, ανάλογα με το μοντέλο
Κατάλληλη για χαλύβδινες πλάκες με σκληρότητα έως 30 HRC
Σχεδιασμένη για ανύψωση μίας πλάκας κάθε φορά
Κωδικός σειράς H-Lift No. 1601

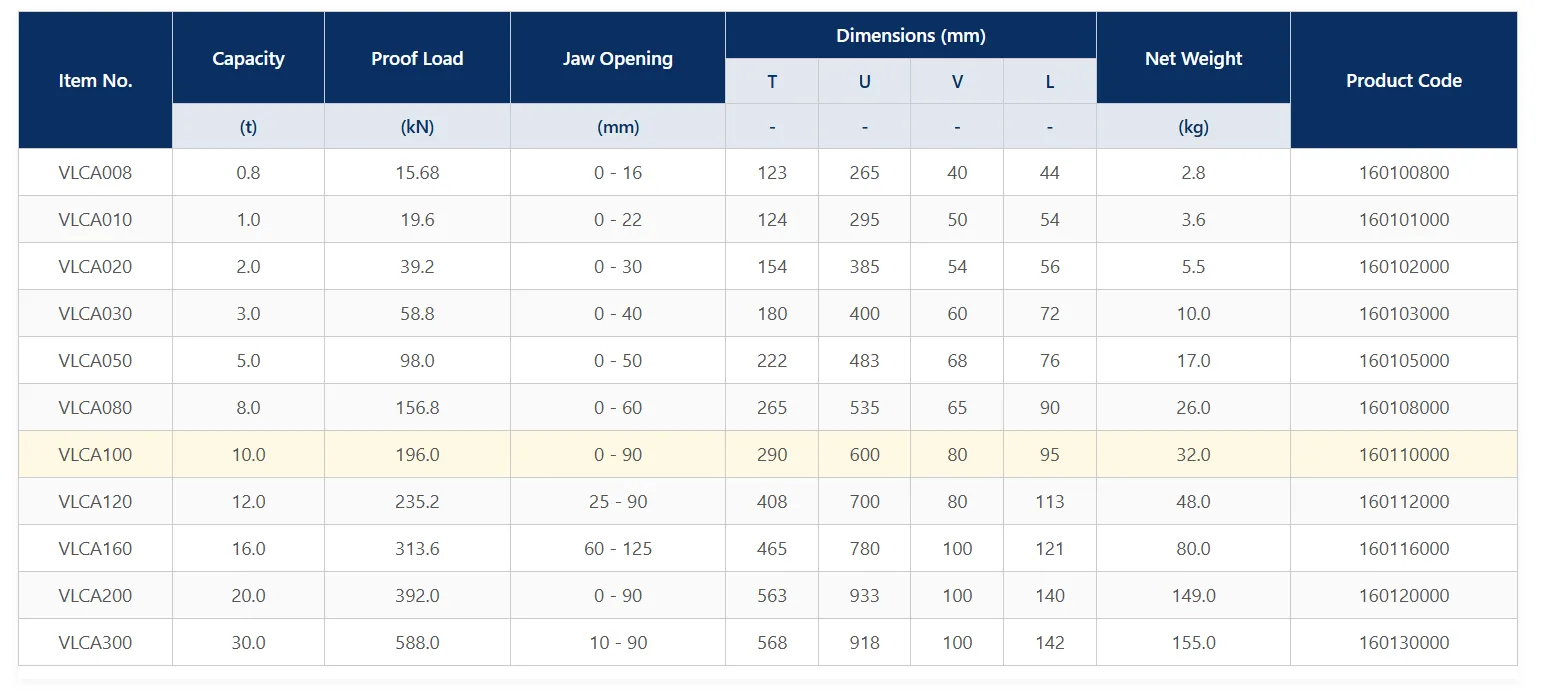

Οι αναλυτικές διαστάσεις, τα φορτία δοκιμής, τα ανοίγματα και τα βάρη παρουσιάζονται στον τεχνικό πίνακα.

Πώς λειτουργεί η Αρπάγη VLC-A

Η αρπάγη τοποθετείται μέχρι το τέρμα επάνω στην ακμή της χαλύβδινης πλάκας. Στη συνέχεια, ο χειριστής ενεργοποιεί πλήρως τον μηχανισμό κλειδώματος.

Όταν εφαρμόζεται το φορτίο, η κινητή οδοντωτή σιαγόνα πιέζει την πλάκα πάνω στη σταθερή επιφάνεια συγκράτησης. Έτσι, η δύναμη σύσφιξης αυξάνεται κατά την ανύψωση.

Το αρθρωτό μάτι μπορεί να ακολουθήσει διαφορετικές κατευθύνσεις έλξης. Ωστόσο, η ικανότητα της αρπάγης ενδέχεται να μειώνεται όταν η δύναμη δεν εφαρμόζεται κατακόρυφα. Σε αυτές τις περιπτώσεις πρέπει να χρησιμοποιείται ο εγκεκριμένος πίνακας μείωσης φορτίου του κατασκευαστή.

Πού χρησιμοποιείται

Η αρπάγη κατακόρυφης ανύψωσης VLC-A είναι κατάλληλη για:

Χαλύβδινες πλάκες και λαμαρίνες
Μεταλλικές κατασκευές
Μηχανουργεία
Ναυπηγεία
Χαλυβουργίες
Εργοτάξια
Αποθήκες μεταλλικών προϊόντων
Φόρτωση και εκφόρτωση χαλύβδινων πλακών
Ανατροπή πλάκας από οριζόντια σε κατακόρυφη θέση
Τοποθέτηση μεταλλικών τεμαχίων σε θέση εργασίας

Η επιφάνεια του φορτίου δεν πρέπει να ξεπερνά τη μέγιστη σκληρότητα των 30 HRC που ορίζει η H-Lift.

Επιλογή κατάλληλου μοντέλου

Για τη σωστή επιλογή πρέπει να γνωρίζετε:

Το πραγματικό βάρος της πλάκας
Το πάχος της
Τη σκληρότητα της επιφάνειας
Τη θέση του κέντρου βάρους
Την κατεύθυνση της ανύψωσης
Την απαιτούμενη διαδικασία ανατροπής
Την ικανότητα του παλάγκου και των συνδέσμων

Το πάχος της πλάκας πρέπει να βρίσκεται μέσα στο άνοιγμα σιαγόνας του επιλεγμένου μοντέλου.

Η H-Lift αναφέρει επίσης ότι, εκτός αν ορίζεται διαφορετικά, στις αρπάγες με μηχανισμό cam:

Το φορτίο δεν πρέπει να είναι μικρότερο από το 20% του WLL
Το πάχος της πλάκας δεν πρέπει να είναι μικρότερο από το 20% του μέγιστου ανοίγματος της σιαγόνας

Χρήση δύο αρπαγών

Για μεγάλες πλάκες που μπορεί να λυγίσουν, απαιτούνται δύο ίδιες αρπάγες και κατάλληλη δοκός εξισορρόπησης.

Η δοκός διατηρεί τις αρπάγες σωστά ευθυγραμμισμένες. Παράλληλα, περιορίζει την κάμψη της πλάκας και τη συστροφή των σωμάτων. Η H-Lift συνιστά αυτή τη διάταξη όταν το μήκος του φορτίου δεν επιτρέπει ασφαλή χρήση μίας αρπάγης.

Οδηγίες χρήσης

Επιβεβαιώστε το βάρος και το πάχος της πλάκας.
Επιλέξτε μοντέλο με κατάλληλο WLL και άνοιγμα.
Ελέγξτε τη σκληρότητα και την κατάσταση της επιφάνειας.
Εντοπίστε το κέντρο βάρους του φορτίου.
Ανοίξτε τον μοχλό ασφαλείας.
Τοποθετήστε την αρπάγη μέχρι το τέρμα της πλάκας.
Κλείστε πλήρως τον μηχανισμό ασφάλισης.
Ευθυγραμμίστε το μάτι με την κατεύθυνση ανύψωσης.
Εφαρμόστε αργά την αρχική τάση.
Ανυψώστε την πλάκα λίγα εκατοστά.
Ελέγξτε ξανά τη συγκράτηση και την ισορροπία.
Συνεχίστε με αργές και ομαλές κινήσεις.

Πριν αφαιρέσετε την αρπάγη, στηρίξτε πλήρως την πλάκα σε σταθερή επιφάνεια.

Έλεγχος πριν από κάθε χρήση

Ελέγξτε:

Το σώμα της αρπάγης
Τη σταθερή και την κινητή σιαγόνα
Τα δόντια συγκράτησης
Το αρθρωτό μάτι ανάρτησης
Τους πείρους και τους κοχλίες
Τον μοχλό ασφαλείας
Το ελατήριο του μηχανισμού
Τη σήμανση WLL και μοντέλου
Την επιφάνεια της πλάκας
Την ελεύθερη λειτουργία όλων των κινητών μερών

Οι σιαγόνες πρέπει να είναι καθαρές από λάδι, γράσο, χρώμα και άλλους ρύπους που μπορεί να μειώσουν τη συγκράτηση.

Αποσύρετε την αρπάγη όταν υπάρχουν ρωγμές, παραμορφώσεις, φθαρμένα δόντια, λυγισμένοι πείροι ή δυσλειτουργία του κλειδώματος.

Περιοδικός τεχνικός έλεγχος

Ο περιοδικός έλεγχος πρέπει να πραγματοποιείται από κατάλληλα καταρτισμένο πρόσωπο.

Η επιθεώρηση πρέπει να περιλαμβάνει:

Φθορά των σιαγόνων και των δοντιών
Παραμόρφωση ή άνοιγμα του σώματος
Ρωγμές
Φθορά των πείρων και των κοχλιών
Λειτουργία του μηχανισμού ασφάλισης
Κατάσταση του αρθρωτού ματιού
Ευκρίνεια της σήμανσης

Η H-Lift απαγορεύει το ακόνισμα ή την επανακατεργασία των δοντιών χωρίς ειδική έγκριση του κατασκευαστή. Η δημόσια σελίδα δεν καθορίζει συγκεκριμένο χρονικό διάστημα περιοδικής επιθεώρησης.

Θερμοκρασία χρήσης

Η επίσημη σελίδα δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας για τη σειρά VLC-A.

Για χρήση σε πολύ υψηλές ή χαμηλές θερμοκρασίες απαιτείται προηγούμενη τεχνική επιβεβαίωση.

Απαγορεύεται

Η υπέρβαση του WLL
Η ανύψωση περισσότερων από μία πλακών
Η χρήση σε πλάκα σκληρότερη από 30 HRC
Η χρήση σε λαδωμένη, γυαλισμένη ή ολισθηρή επιφάνεια
Η μερική τοποθέτηση της σιαγόνας
Η χρήση χωρίς πλήρες κλείδωμα
Η τοποθέτηση παρεμβυσμάτων ανάμεσα στην πλάκα και τις σιαγόνες
Η κρουστική ή απότομη φόρτιση
Η πλευρική φόρτιση χωρίς εγκεκριμένο πίνακα μείωσης
Η χρήση με φθαρμένα ή κατεστραμμένα δόντια
Η εξαναγκασμένη τοποθέτηση γάντζου μέσα στο μάτι
Η ανύψωση ανθρώπων
Η παραμονή ατόμων κάτω από το φορτίο
Η συγκόλληση, θέρμανση ή αυθαίρετη τροποποίηση
Το ακόνισμα ή η επανακοπή των δοντιών χωρίς έγκριση

Συντήρηση και αποθήκευση

Καθαρίζετε τις σιαγόνες και τα δόντια μετά από κάθε χρήση. Απομακρύνετε λάδια, γράσα, σκουριά και μεταλλικά υπολείμματα.

Ελέγχετε συχνά τον μοχλό, το ελατήριο, τους πείρους και το αρθρωτό μάτι. Τα κινητά εξαρτήματα πρέπει να λειτουργούν χωρίς εμπόδια.

Αποθηκεύστε την αρπάγη χωρίς φορτίο, σε καθαρό και ξηρό χώρο. Προστατεύστε την από υγρασία, χτυπήματα και διαβρωτικές ουσίες.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε την αρπάγη κατακόρυφης ανύψωσης VLC-A σε διαφορετικές ικανότητες και ανοίγματα σιαγόνας.

Για τη σωστή επιλογή χρειάζονται το βάρος, το πάχος, η σκληρότητα και οι διαστάσεις της χαλύβδινης πλάκας. Μπορείτε να στείλετε το αίτημά σας μέσα από το site της KIROSAV.
