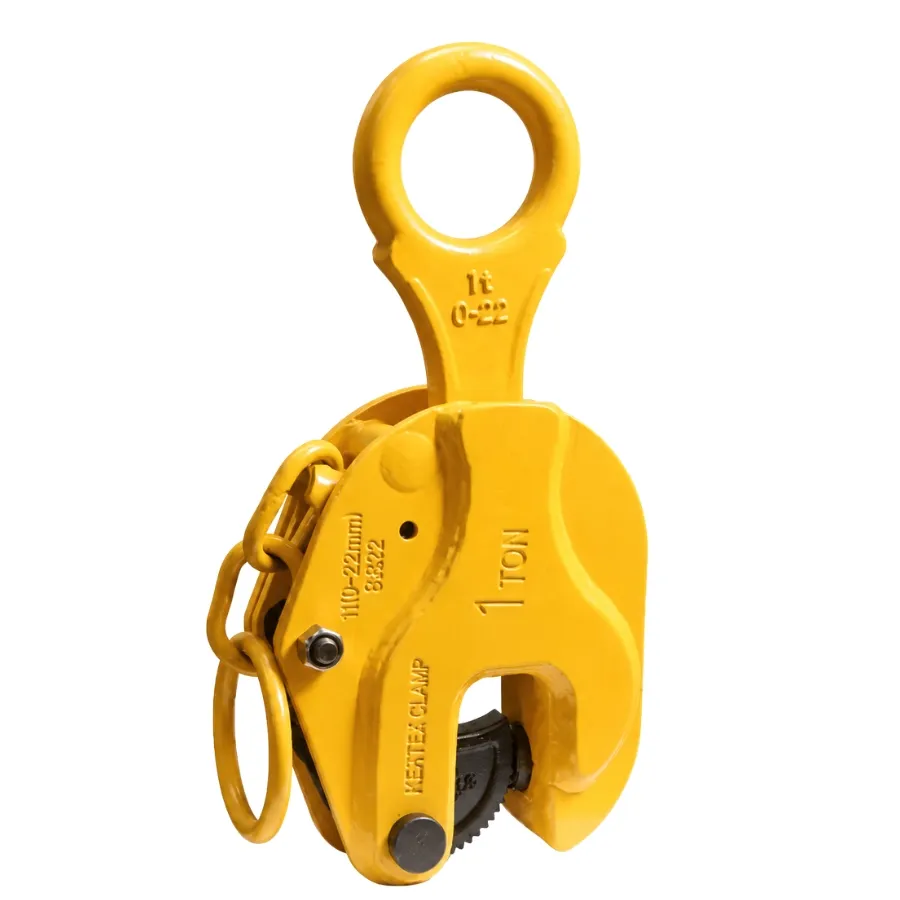

Αρπάγη Κατακόρυφης Ανύψωσης CDH με Κλείδωμα

Τι είναι η Αρπάγη Κατακόρυφης Ανύψωσης CDH

Η αρπάγη κατακόρυφης ανύψωσης CDH είναι εξάρτημα με κλείδωμα ασφαλείας για την ανύψωση χαλύβδινων πλακών και μεταλλικών κατασκευών σε κατακόρυφη θέση.

Η σειρά καλύπτει όρια φορτίου εργασίας από 800 kg έως 30 t. Διαθέτει μηχανισμό προέντασης με ελατήριο, ώστε η σιαγόνα να εφαρμόζει στην πλάκα πριν αναλάβει πλήρως το φορτίο.

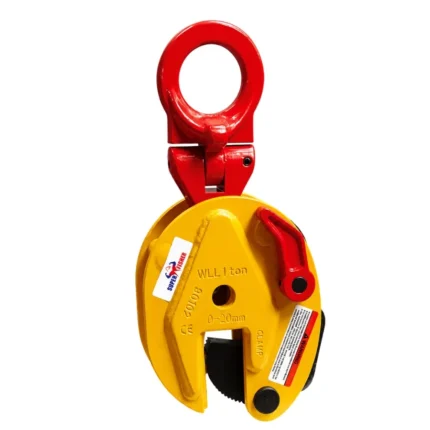

Τι διαφέρει από την Αρπάγη CD

Η CDH δεν είναι universal αρπάγη. Είναι standard αρπάγη για κατακόρυφη ανύψωση.

Επομένως, δεν πρέπει να παρουσιάζεται ως εξάρτημα για κανονική οριζόντια ανύψωση. Η πλάγια απόκλιση της δύναμης περιορίζεται στις 15°, σύμφωνα με τις οδηγίες του προμηθευτή.

Βασικά χαρακτηριστικά

• WLL από 0,8 έως 30 t
• Κατακόρυφη ανύψωση χαλύβδινων πλακών
• Κατάλληλη και για χαλύβδινες κατασκευές
• Μηχανισμός κλειδώματος ασφαλείας
• Προένταση της σιαγόνας μέσω ελατηρίου
• Αρχική δύναμη συγκράτησης πριν από την ανύψωση
• Αρθρωτό μάτι ανάρτησης
• Σιαγόνα τύπου cam με οδοντωτή επιφάνεια
• Υψηλής συχνότητας σκλήρυνση του cam
• Διαθέσιμα ανοίγματα σιαγόνας έως 125 mm
• Μέγιστη σκληρότητα πλάκας κάτω από 30 HRC ή 300 Brinell

Η ειδική θερμική κατεργασία του cam αυξάνει την αντοχή του στη φθορά. Παράλληλα, ο μηχανισμός ασφαλείας βοηθά ώστε η αρπάγη να μη χαλαρώνει όταν εφαρμόζεται ή μειώνεται η ανυψωτική δύναμη.

Πώς λειτουργεί η Αρπάγη Κατακόρυφης Ανύψωσης CDH

Αρχικά, η αρπάγη τοποθετείται μέχρι το τέρμα επάνω στην ακμή της χαλύβδινης πλάκας. Στη συνέχεια, ενεργοποιείται ο μηχανισμός ασφαλείας.

Το ελατήριο δημιουργεί την αρχική πίεση της σιαγόνας. Όταν αρχίσει η ανύψωση, το cam πιέζει περισσότερο την επιφάνεια της πλάκας και αυξάνει τη συγκράτηση.

Ο μηχανισμός παραμένει ενεργός και κατά το κατέβασμα του φορτίου. Έτσι, περιορίζεται ο κίνδυνος πρόωρης απελευθέρωσης της πλάκας.

Πού χρησιμοποιείται

Η αρπάγη κατακόρυφης ανύψωσης CDH είναι κατάλληλη για:

• Χαλύβδινες πλάκες και λαμαρίνες
• Μεταλλικές κατασκευές
• Μηχανουργεία
• Χαλυβουργίες
• Ναυπηγεία
• Εργοτάξια
• Αποθήκες μεταλλικών προϊόντων
• Φόρτωση και εκφόρτωση χαλύβδινων πλακών
• Τοποθέτηση πλακών σε κατακόρυφη θέση

Η επιφάνεια εφαρμογής πρέπει να έχει σκληρότητα μικρότερη από 30 HRC ή 300 Brinell.

Χρήση δύο αρπαγών

Η CDH δεν πρέπει να συνδέεται απευθείας σε δίσκελη, τρίσκελη ή τετράσκελη αρτάνη.

Όταν απαιτούνται δύο αρπάγες για μία μεγάλη πλάκα, πρέπει να χρησιμοποιείται κατάλληλη δοκός ανύψωσης. Με αυτόν τον τρόπο, οι δύο αρπάγες παραμένουν σε κατακόρυφη θέση και αποφεύγεται η ανεπιθύμητη πλάγια φόρτιση.

Επιλογή κατάλληλου μοντέλου

Πριν από την επιλογή, πρέπει να γνωρίζετε:

• Το πραγματικό βάρος της πλάκας
• Το πάχος της
• Τη σκληρότητα της επιφάνειας
• Τη θέση του κέντρου βάρους
• Την κατεύθυνση της ανύψωσης
• Το απαιτούμενο άνοιγμα σιαγόνας
• Την ικανότητα του παλάγκου και των συνδέσμων

Το πάχος της πλάκας πρέπει να βρίσκεται μέσα στο επιτρεπόμενο άνοιγμα του συγκεκριμένου μοντέλου. Επιπλέον, η αρπάγη πρέπει να φορτίζεται όσο γίνεται πιο κατακόρυφα.

Οδηγίες χρήσης

1. Επιβεβαιώστε το βάρος και το πάχος της πλάκας.
2. Επιλέξτε κατάλληλο μοντέλο CDH.
3. Ελέγξτε τη σκληρότητα της επιφάνειας.
4. Εντοπίστε το κέντρο βάρους.
5. Ανοίξτε τον μηχανισμό ασφαλείας.
6. Τοποθετήστε την πλάκα σε όλο το βάθος της σιαγόνας.
7. Κλείστε και ασφαλίστε πλήρως τον μηχανισμό.
8. Ευθυγραμμίστε το μάτι με την κατακόρυφη δύναμη.
9. Εφαρμόστε αργά την αρχική τάση.
10. Ανυψώστε την πλάκα λίγα εκατοστά.
11. Ελέγξτε ξανά τη συγκράτηση και την ισορροπία.
12. Συνεχίστε με αργές και σταθερές κινήσεις.

Πριν από την απελευθέρωση, η πλάκα πρέπει να στηρίζεται πλήρως σε σταθερή επιφάνεια.

Έλεγχος πριν από κάθε χρήση

Ελέγξτε:

• Το σώμα της αρπάγης
• Το μάτι ανάρτησης
• Το cam και τη σταθερή σιαγόνα
• Τα δόντια συγκράτησης
• Τους πείρους και τις συνδέσεις
• Το ελατήριο προέντασης
• Τον μηχανισμό ασφαλείας
• Τη σήμανση μοντέλου και WLL
• Την κατάσταση της χαλύβδινης πλάκας

Οι επιφάνειες συγκράτησης πρέπει να είναι καθαρές. Λάδια, γράσα, έντονη σκουριά ή άλλα υπολείμματα μπορούν να μειώσουν τη συγκράτηση.

Η αρπάγη πρέπει να αποσύρεται όταν εμφανίζει ρωγμές, παραμορφώσεις, φθαρμένα δόντια ή δυσλειτουργία του μηχανισμού.

Περιοδικός τεχνικός έλεγχος

Ο περιοδικός έλεγχος πρέπει να γίνεται από κατάλληλα καταρτισμένο πρόσωπο.

Πρέπει να ελέγχονται:

• Η κατάσταση του σώματος
• Η φθορά του cam και των δοντιών
• Το μάτι ανάρτησης
• Οι πείροι και τα αρθρωτά σημεία
• Ο μηχανισμός ασφαλείας
• Το ελατήριο προέντασης
• Τυχόν μόνιμες παραμορφώσεις
• Η ευκρίνεια της σήμανσης

Η δημόσια σελίδα δεν καθορίζει συγκεκριμένο διάστημα περιοδικής επιθεώρησης.

Θερμοκρασία χρήσης

Η θερμοκρασία της χαλύβδινης πλάκας δεν πρέπει να ξεπερνά τους 100°C.

Δεν δημοσιεύεται συγκεκριμένο κατώτερο όριο θερμοκρασίας. Για χρήση σε πολύ χαμηλές θερμοκρασίες απαιτείται τεχνική επιβεβαίωση.

Απαγορεύεται

• Η υπέρβαση του αναγραφόμενου WLL
• Η οριζόντια χρήση της αρπάγης
• Η πλάγια φόρτιση πάνω από 15°
• Η χρήση σε πλάκα θερμότερη από 100°C
• Η χρήση σε ανοξείδωτο χάλυβα
• Η χρήση σε μόλυβδο ή χαλκό
• Η χρήση σε επιφάνεια σκληρότερη από 30 HRC
• Η μερική τοποθέτηση της πλάκας στη σιαγόνα
• Η χρήση χωρίς πλήρη ενεργοποίηση της ασφάλειας
• Η σύνδεση σε δίσκελη, τρίσκελη ή τετράσκελη αρτάνη
• Η κρουστική ή απότομη φόρτιση
• Η χρήση με φθαρμένα δόντια
• Η ανύψωση ή μεταφορά ανθρώπων
• Η παραμονή ατόμων κάτω από το φορτίο
• Η συγκόλληση, θέρμανση ή αυθαίρετη τροποποίηση

Οι παραπάνω περιορισμοί αναφέρονται στις επίσημες οδηγίες επιθεώρησης και χρήσης της σειράς CDH.

Συντήρηση και αποθήκευση

Καθαρίζετε το cam και τη σταθερή σιαγόνα μετά από κάθε χρήση. Επίσης, αφαιρείτε λάδια, γράσα και μεταλλικά υπολείμματα.

Ελέγχετε τακτικά το ελατήριο, τους πείρους και τον μηχανισμό ασφαλείας. Όλα τα κινητά σημεία πρέπει να λειτουργούν ελεύθερα.

Αποθηκεύστε την αρπάγη χωρίς φορτίο, σε καθαρό και στεγνό χώρο. Προστατεύστε την από υγρασία, χτυπήματα και διαβρωτικές ουσίες.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε την αρπάγη κατακόρυφης ανύψωσης CDH σε διαφορετικές ικανότητες και ανοίγματα σιαγόνας.

Για τη σωστή επιλογή χρειάζονται το βάρος, το πάχος και η σκληρότητα της χαλύβδινης πλάκας. Μέσα από το site της KIROSAV μπορείτε να στείλετε αίτημα για διαθεσιμότητα, τεχνική υποστήριξη και προσφορά.
