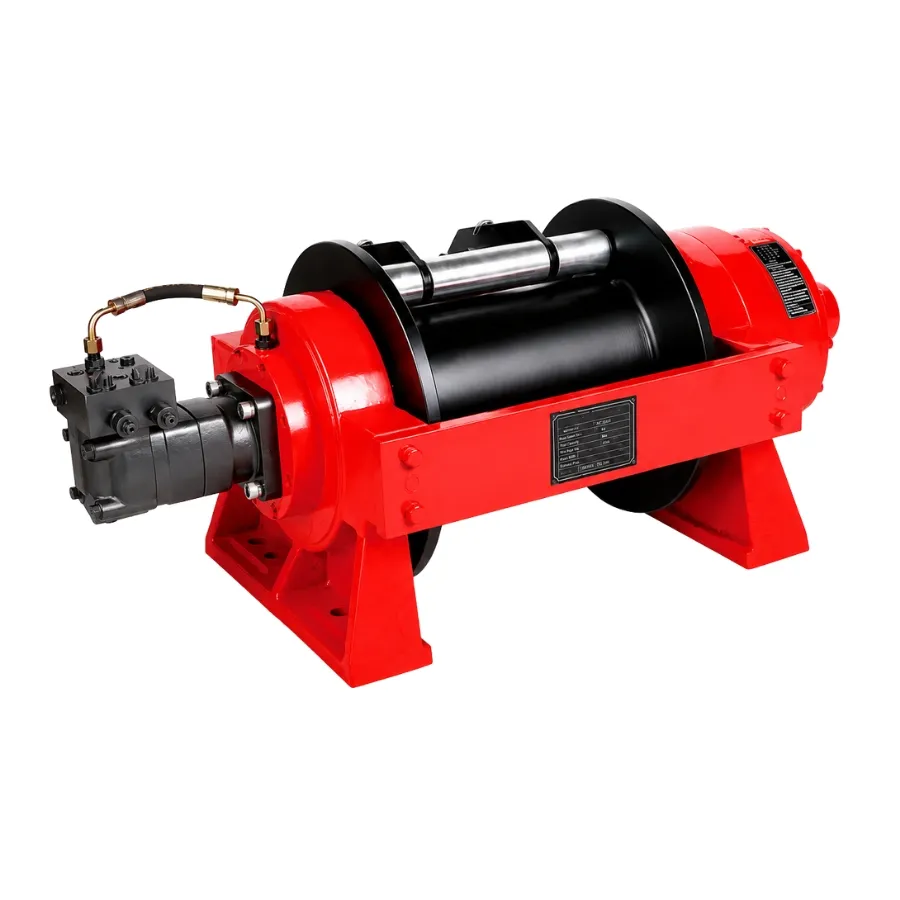

Υδραυλικό Βαρούλκο RUNVA HWE 150

Τι είναι το Υδραυλικό Βαρούλκο RUNVA HWE 150

Το υδραυλικό βαρούλκο RUNVA HWE 150 αποτελεί βαρέως τύπου λύση για επαγγελματικές εφαρμογές έλξης και ανάκτησης σε οχήματα έργου, γερανοφόρα οχήματα οδικής βοήθειας και ειδικά τεχνικά οχήματα.

Προσφέρει ονομαστική δύναμη έλξης 33.000 lb ή 15.000 kgf στην πρώτη στρώση του τυμπάνου. Λειτουργεί μέσω κατάλληλου υδραυλικού κυκλώματος, με δηλωμένο εύρος παροχής λαδιού από 10 έως 120 L/min και πίεση λειτουργίας έως 20 MPa / 200 bar.

Διαθέτει υδραυλικό κινητήρα κυβισμού 250 ml/rev, υδραυλικό φρένο υγρού τύπου και πλανητικό μειωτήρα δύο σταδίων με γρανάζια από κράμα χάλυβα. Η σειρά HWE έχει σχεδιαστεί για απαιτητικές εφαρμογές σε τεχνικά οχήματα, οχήματα περισυλλογής και εργασίες ανάκτησης.

Η καταχώριση αφορά χρήση για έλξη. Το βαρούλκο δεν πρέπει να χρησιμοποιείται για κατακόρυφη ανύψωση ή συγκράτηση αναρτημένου φορτίου χωρίς ειδική πιστοποίηση και γραπτή έγκριση του κατασκευαστή για τη συγκεκριμένη εφαρμογή. Τα τεχνικά στοιχεία προέρχονται από την επίσημη σελίδα του RUNVA HWE 150.

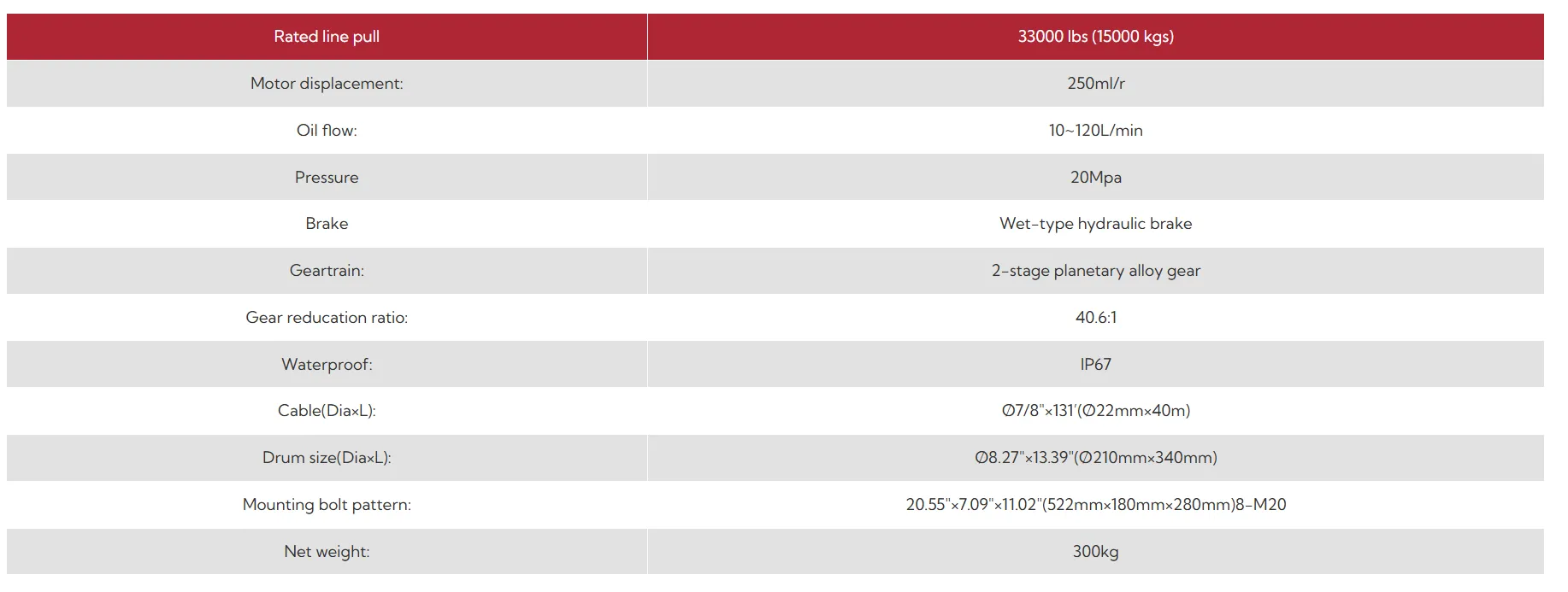

Βασικά Χαρακτηριστικά

• Ονομαστική δύναμη έλξης: 33.000 lb / 15.000 kgf
• Υδραυλική λειτουργία
• Κυβισμός υδραυλικού κινητήρα: 250 ml/rev
• Δηλωμένη παροχή λαδιού: 10–120 L/min
• Μέγιστη δηλωμένη πίεση: 20 MPa / 200 bar
• Υδραυλικό φρένο υγρού τύπου
• Πλανητικός μειωτήρας δύο σταδίων
• Γρανάζια από κράμα χάλυβα
• Σχέση μετάδοσης: 40,6:1
• Συρματόσχοινο: Ø22 mm × 40 m
• Βαθμός προστασίας: IP67
• Τύμπανο μεγάλης χωρητικότητας
• Καθαρό βάρος: 300 kg
• Σχεδιασμένο για βαρέως τύπου επαγγελματικές εφαρμογές
• Κατάλληλο για οχήματα έργου, οχήματα περισυλλογής και ανάκτησης

Πώς Λειτουργεί το Υδραυλικό Βαρούλκο RUNVA HWE 150

Το βαρούλκο συνδέεται με κατάλληλα διαστασιολογημένο υδραυλικό κύκλωμα. Η πίεση και η παροχή του υδραυλικού λαδιού ενεργοποιούν τον κινητήρα και μεταφέρουν την κίνηση στο τύμπανο μέσω του πλανητικού μειωτήρα.

Ο υδραυλικός κινητήρας κυβισμού 250 ml/rev συνεργάζεται με τον μειωτήρα σχέσης 40,6:1, ώστε να αναπτύσσεται η απαιτούμενη ροπή για την έλξη βαρέων φορτίων.

Το υδραυλικό φρένο υγρού τύπου προσφέρει υψηλή ροπή πέδησης και σταθερή λειτουργία σε απαιτητικές συνθήκες. Η τελική απόδοση εξαρτάται από την πίεση, την παροχή, τη θερμοκρασία και τη συνολική κατάσταση του υδραυλικού συστήματος.

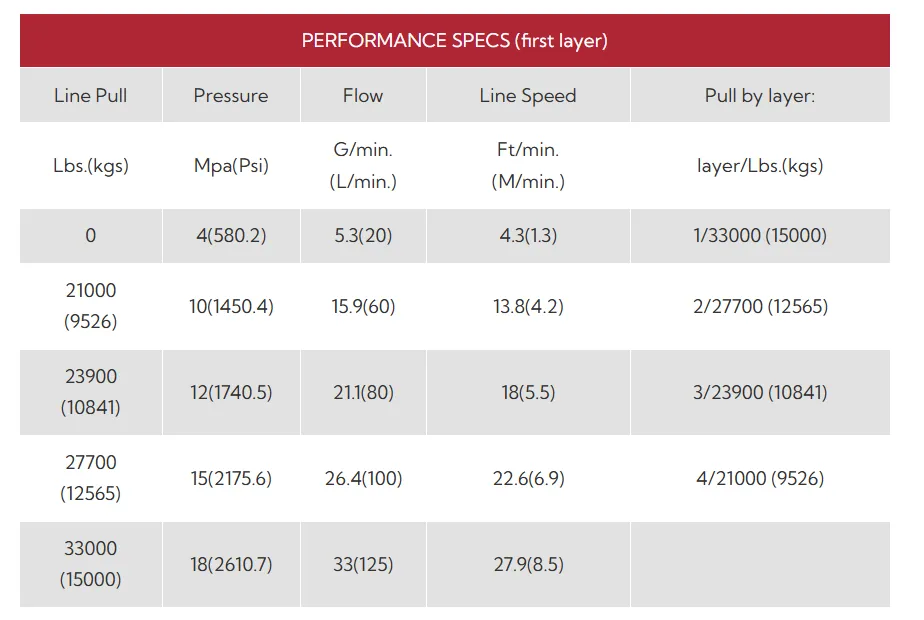

Απόδοση Έλξης

Η ονομαστική δύναμη των 15.000 kgf αφορά την πρώτη στρώση του συρματόσχοινου επάνω στο τύμπανο.

Η RUNVA δημοσιεύει τα ακόλουθα σημεία απόδοσης πρώτης στρώσης:

• Χωρίς φορτίο: 4 MPa, 20 L/min, ταχύτητα 1,3 m/min
• Έλξη 21.000 lb / 9.526 kgf: 10 MPa, 60 L/min, ταχύτητα 4,2 m/min
• Έλξη 23.900 lb / 10.841 kgf: 12 MPa, 80 L/min, ταχύτητα 5,5 m/min
• Έλξη 27.700 lb / 12.565 kgf: 15 MPa, 100 L/min, ταχύτητα 6,9 m/min
• Έλξη 33.000 lb / 15.000 kgf: 18 MPa, 125 L/min, ταχύτητα 8,5 m/min

Οι δηλωμένες ικανότητες έλξης ανά στρώση είναι:

• 1η στρώση: 33.000 lb / 15.000 kgf
• 2η στρώση: 27.700 lb / 12.565 kgf
• 3η στρώση: 23.900 lb / 10.841 kgf
• 4η στρώση: 21.000 lb / 9.526 kgf

Καθώς αυξάνονται οι στρώσεις του συρματόσχοινου στο τύμπανο, αυξάνεται η ενεργή διάμετρος περιέλιξης και μειώνεται η διαθέσιμη δύναμη έλξης. Για αυτό, η επιλογή του βαρούλκου πρέπει να βασίζεται στην απαιτούμενη δύναμη με το συρματόσχοινο στην πραγματική στρώση λειτουργίας.

Στην επίσημη σελίδα υπάρχει ασυμφωνία μεταξύ των γενικών προδιαγραφών και του πίνακα απόδοσης. Οι προδιαγραφές δηλώνουν μέγιστη παροχή 120 L/min, ενώ το τελευταίο σημείο του πίνακα αναφέρει 125 L/min. Επομένως, η υδραυλική εγκατάσταση και τα επιτρεπόμενα όρια πρέπει να επιβεβαιωθούν από τη RUNVA ή από το ισχύον εργοστασιακό εγχειρίδιο πριν από τη θέση σε λειτουργία. Τα 125 L/min δεν πρέπει να θεωρούνται επιτρεπόμενο όριο μόνο βάσει του πίνακα.

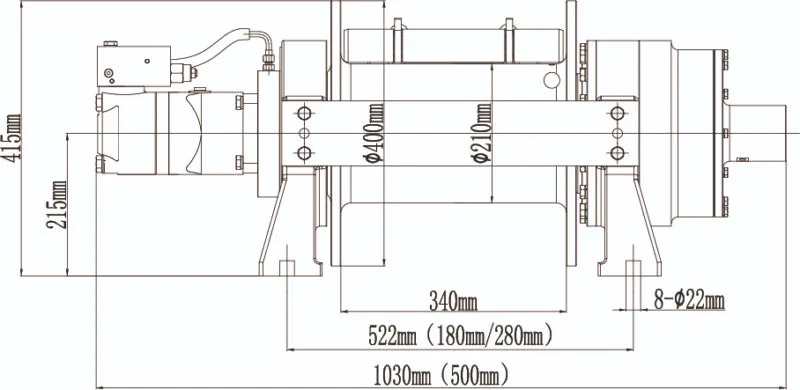

Διαστάσεις και Στερέωση

• Διάμετρος τυμπάνου: 210 mm
• Ωφέλιμο μήκος τυμπάνου: 340 mm
• Πρότυπο οπών στερέωσης: 522 × 180 × 280 mm
• Στερέωση: 8 × M20
• Καθαρό βάρος: 300 kg

Επειδή το εργοστασιακό μοτίβο στερέωσης περιλαμβάνει τρεις διαστάσεις, πρέπει να επιβεβαιωθεί απευθείας από το τεχνικό σχεδιάγραμμα πριν από την κατασκευή ή διάτρηση της βάσης.

Πριν από την εγκατάσταση πρέπει επίσης να ελεγχθούν:

• Οι συνολικές διαστάσεις του βαρούλκου
• Ο διαθέσιμος χώρος εγκατάστασης
• Η αντοχή της βάσης
• Η θέση των οπών στερέωσης
• Η πρόσβαση στις υδραυλικές συνδέσεις
• Η κατεύθυνση εισόδου του συρματόσχοινου
• Η σωστή ευθυγράμμιση με τη γραμμή έλξης
• Η δυνατότητα ασφαλούς επιθεώρησης και συντήρησης

Πού Χρησιμοποιείται

Το RUNVA HWE 150 είναι κατάλληλο για:

• Βαρέα οχήματα οδικής βοήθειας
• Γερανοφόρα οχήματα περισυλλογής
• Οχήματα ανάκτησης
• Πλατφόρμες μεταφοράς βαρέων οχημάτων
• Ειδικά τεχνικά οχήματα
• Οχήματα έργου
• Βιομηχανικά και εργοταξιακά οχήματα
• Ρυμουλκά οχήματα βαρέως τύπου
• Φόρτωση βαρέων τροχοφόρων μηχανημάτων
• Επαγγελματικές εφαρμογές οριζόντιας έλξης

Η καταλληλότητα για κάθε εφαρμογή πρέπει να αξιολογείται βάσει του πραγματικού φορτίου, της αντίστασης κύλισης, της κλίσης, της επιφάνειας, της απόστασης έλξης και των δυνατοτήτων του υδραυλικού συστήματος.

Επιλογή και Εγκατάσταση

Για τη σωστή επιλογή και εγκατάσταση πρέπει να είναι γνωστά:

• Το πραγματικό βάρος του φορτίου
• Η αντίσταση κύλισης
• Η κλίση της επιφάνειας
• Η κατάσταση του εδάφους
• Η απαιτούμενη απόσταση έλξης
• Η διαθέσιμη παροχή λαδιού
• Η μέγιστη πίεση του υδραυλικού κυκλώματος
• Ο κυβισμός και τα χαρακτηριστικά της αντλίας
• Η χωρητικότητα της δεξαμενής λαδιού
• Οι διατομές των υδραυλικών σωληνώσεων
• Η απαιτούμενη ψύξη του κυκλώματος
• Ο διαθέσιμος χώρος εγκατάστασης
• Η κατεύθυνση εισόδου του συρματόσχοινου
• Η αντοχή της βάσης στερέωσης
• Ο κατάλληλος οδηγός συρματόσχοινου
• Ο απαιτούμενος συντελεστής ασφαλείας

Η βάση πρέπει να μπορεί να παραλάβει τις δυνάμεις που αναπτύσσονται κατά την έλξη χωρίς παραμόρφωση. Λόγω του καθαρού βάρους των 300 kg και της υψηλής ελκτικής ικανότητας, η εγκατάσταση απαιτεί ειδικά μελετημένη κατασκευή και κατάλληλα σημεία έδρασης.

Η υδραυλική σύνδεση και η εγκατάσταση πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό, σύμφωνα με το εργοστασιακό εγχειρίδιο και τα επιβεβαιωμένα όρια λειτουργίας του συγκεκριμένου βαρούλκου.

Οδηγίες Χρήσης

• Ελέγξτε το βαρούλκο και το συρματόσχοινο πριν από κάθε χρήση.
• Επιβεβαιώστε ότι το φορτίο βρίσκεται εντός της επιτρεπόμενης ικανότητας.
• Υπολογίστε τη μείωση της δύναμης έλξης στις επόμενες στρώσεις.
• Χρησιμοποιήστε κατάλληλο και επαρκώς ανθεκτικό σημείο αγκύρωσης.
• Αναπτύξτε το συρματόσχοινο χωρίς απότομες κινήσεις.
• Διατηρήστε τις ελάχιστες περιελίξεις που ορίζει ο κατασκευαστής επάνω στο τύμπανο.
• Ευθυγραμμίστε το συρματόσχοινο με το τύμπανο και τον οδηγό.
• Εφαρμόστε σταδιακά την υδραυλική πίεση.
• Μην υπερβαίνετε τη δηλωμένη παροχή των 120 L/min χωρίς γραπτή επιβεβαίωση της RUNVA.
• Μην υπερβαίνετε την πίεση των 200 bar.
• Παρακολουθείτε συνεχώς την περιέλιξη του συρματόσχοινου.
• Διακόψτε τη λειτουργία σε περίπτωση διαρροής, υπερθέρμανσης, ασυνήθιστου θορύβου ή απότομης μεταβολής της πίεσης.
• Τυλίξτε ξανά το συρματόσχοινο ομοιόμορφα μετά τη χρήση.

Έλεγχος Πριν από Κάθε Χρήση

Ελέγξτε:

• Το σώμα και τη βάση του βαρούλκου
• Τις οκτώ βίδες στερέωσης M20
• Το τύμπανο
• Το συρματόσχοινο
• Τον γάντζο και την ασφάλειά του
• Τον οδηγό του συρματόσχοινου
• Τις υδραυλικές σωληνώσεις
• Τους συνδέσμους
• Τις βαλβίδες ελέγχου
• Τυχόν διαρροές υδραυλικού λαδιού
• Τη λειτουργία του υδραυλικού φρένου
• Την ευθυγράμμιση του συρματόσχοινου
• Την κατάσταση των σημείων αγκύρωσης
• Τη θερμοκρασία του υδραυλικού συστήματος

Το βαρούλκο πρέπει να αποσύρεται από τη λειτουργία όταν εντοπίζονται φθορές, παραμορφώσεις, χαλαρές συνδέσεις, διαρροές ή δυσλειτουργία του φρένου.

Απαγορεύεται

• Η χρήση για ανύψωση χωρίς την απαιτούμενη ειδική πιστοποίηση
• Η ανύψωση ή μεταφορά ανθρώπων
• Η υπέρβαση της ονομαστικής δύναμης έλξης
• Η λειτουργία πάνω από τα 200 bar
• Η παροχή λαδιού πάνω από 120 L/min χωρίς γραπτή επιβεβαίωση του κατασκευαστή
• Η χρήση με ανεπαρκή ή παραμορφωμένη βάση
• Η χρήση με χαλαρές ή ακατάλληλες βίδες στερέωσης
• Η χρήση με φθαρμένο ή παραμορφωμένο συρματόσχοινο
• Η παραμονή ατόμων επάνω ή κοντά στη γραμμή έλξης
• Η επαφή με το συρματόσχοινο κατά τη λειτουργία
• Η απότομη ή κρουστική φόρτιση
• Η πλευρική έλξη χωρίς κατάλληλη καθοδήγηση του συρματόσχοινου
• Η χρήση για μόνιμη συγκράτηση φορτίου
• Η τροποποίηση του σώματος, του φρένου ή του υδραυλικού συστήματος
• Η λειτουργία όταν υπάρχουν διαρροές, υπερθέρμανση ή ασυνήθιστοι θόρυβοι

Συντήρηση

Το βαρούλκο πρέπει να διατηρείται καθαρό και προστατευμένο από λάσπη, άλατα, μεταλλικά υπολείμματα και ξένα σώματα.

Ελέγχετε τακτικά:

• Τη στάθμη και την κατάσταση του υδραυλικού λαδιού
• Τις σωληνώσεις και τους συνδέσμους
• Τη στερέωση του βαρούλκου
• Τη λειτουργία του υδραυλικού φρένου
• Την κατάσταση του μειωτήρα
• Την κατάσταση του τυμπάνου
• Τη φθορά και τη λίπανση του συρματόσχοινου
• Τον γάντζο και την ασφάλειά του
• Την ομοιόμορφη περιέλιξη
• Τυχόν διάβρωση ή παραμόρφωση της βάσης

Οι επισκευές πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό και σύμφωνα με τις οδηγίες της RUNVA.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε το υδραυλικό βαρούλκο RUNVA HWE 150 για βαρέως τύπου επαγγελματικές εφαρμογές έλξης και ανάκτησης.

Για τη σωστή επιλογή απαιτούνται πληροφορίες σχετικά με το φορτίο, το όχημα, τις συνθήκες λειτουργίας και τα χαρακτηριστικά του υδραυλικού κυκλώματος. Μέσα από το site της KIROSAV μπορείτε να στείλετε αίτημα για τεχνικά στοιχεία, διαθεσιμότητα και προσφορά.
