Συγκολλητός Γάντζος – Grade 80 – Cartec

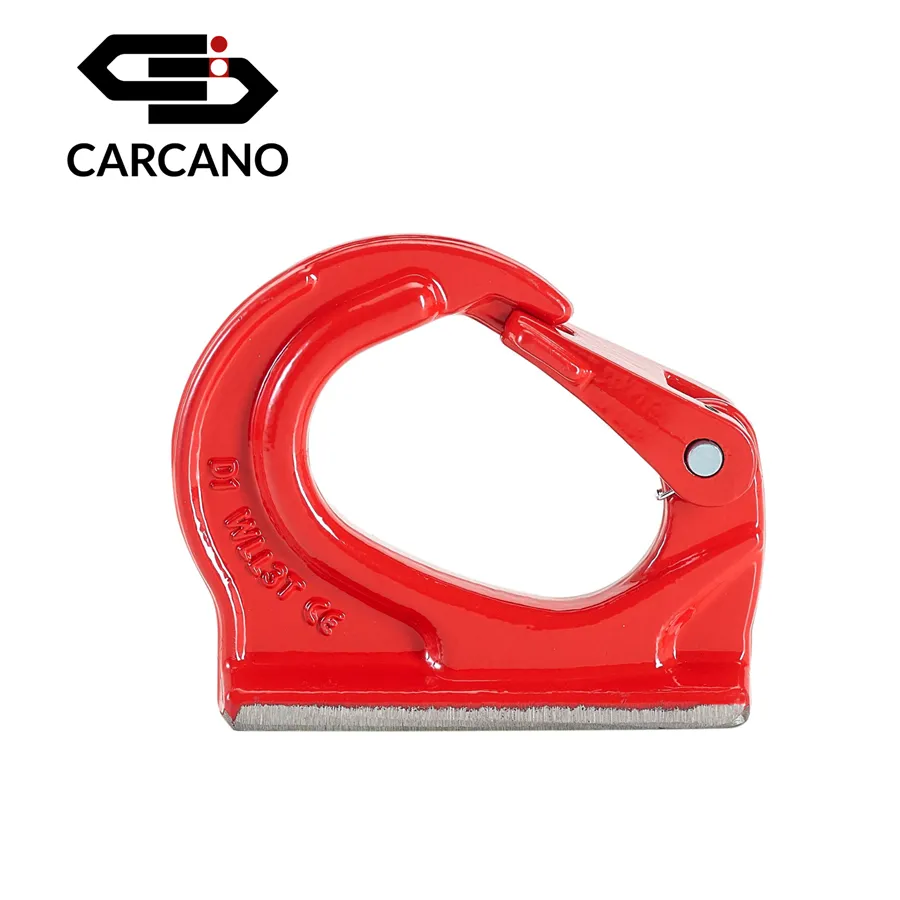

Συγκολλητός Γάντζος σημείο πρόσδεσης τύπου συγκόλλησης, κατάλληλο για εφαρμογές ανύψωσης και ρυμούκλησης σε βαριά βιομηχανικά περιβάλλοντα. Κατασκευασμένο από χάλυβα υψηλής αντοχής, συγκολλάται απευθείας στο μεταλλικό δόμα και παρέχει ασφαλές σημείο αγκύρωσεις για κρίκους, αλυσίδες, ή πρωσοπικό εξοπλισμό προστασίας. Πληροί τις απαιτήσεις της Οδηγίας Μηχανών 2006/42/EC.

Η μάπα με κωδικό προϊόντος C804 είναι Grade 80

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Γάντζος Συγκολλητός για ανυψώσεις

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIΒ)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIΒ

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Ο γάντζος και η συγκόλληση δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
Κατά τη διάρκεια της πρόσδεσης/αποδέσμευσης των φορτίων, η ασφάλεια λειτουργεί πάντα και δεν παραμένει κλειδωμένη.
Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
Η φθορά του γάντζου δεν υπερβαίνει το 10% του ονομαστικού μεγέθους του ανοίγματος του στα σημεία επαφής.
Ο γάντζος δεν έχει υποστεί παραμόρφωση που να έχει προκαλέσει μετατόπιση της ευθυγράμμισης της ασφάλειας με τον ίδιο τον γάντζο και, σε κάθε περίπτωση, δεν έχει υποστεί άνοιγμα του λαιμού του γάντζου που υπερβαίνει το 10%.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.

Η ΣΥΓΚΟΛΛΗΣΗ

Ο γάντζος συγκόλλησης που πρόκειται να συγκολληθεί πρέπει να τοποθετηθεί από εξειδικευμένο προσωπικό, καθώς χρησιμοποιείται για εργασίες ανύψωσης που πρέπει να διεξάγονται σύμφωνα με την οδηγία 2006/42/ΕΚ για τα μηχανήματα και τις μεταγενέστερες τροποποιήσεις της.
Ο εξειδικευμένος υπεύθυνος που επιβλέπει τις εργασίες ανύψωσης πρέπει πάντα να προσδιορίζει το κέντρο βάρους του φορτίου και να τοποθετεί την συγκολλητή μάπα με τρόπο που να εγγυάται ότι το φορτίο είναι πάντα ισορροπημένο.

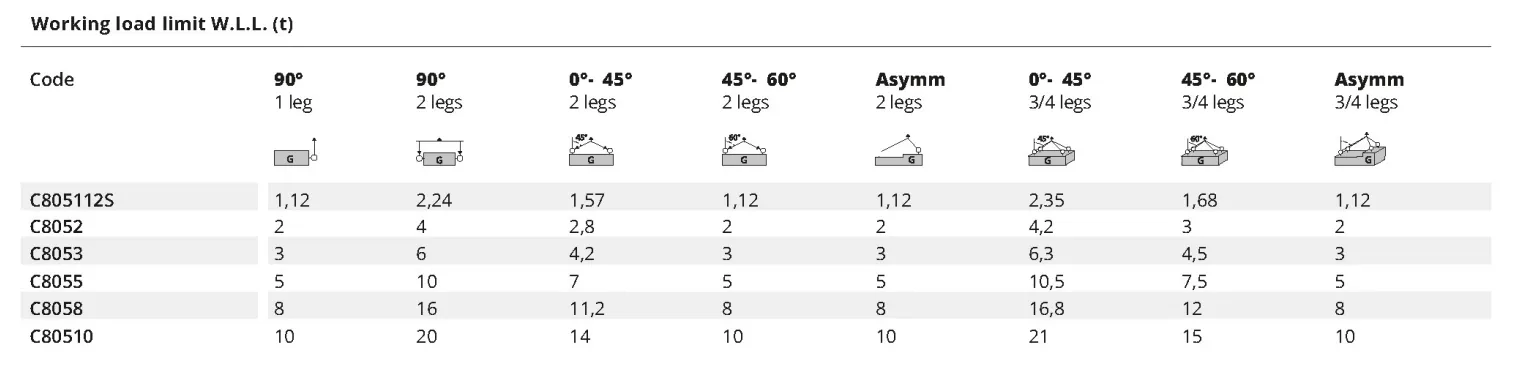

Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
Η συγκόλληση πρέπει να γίνεται από εξειδικευμένο προσωπικό σύμφωνα με το πρότυπο EN ISO 9606.
Ο γάντζος συγκολλητός είναι κατασκευασμένος από σκληρυμένο χάλυβα SAE8620H-20CrNiMo
Το υλικό που χρησιμοποιείται για τη συγκόλληση πρέπει να είναι κατάλληλο και να αντέχει στα φορτία
Η συγκολλητή μάπα μπορεί να χρησιμοποιηθεί με ασφάλεια έως και 20.000 ανυψώσεις στη μέγιστη χωρητικότητά του.

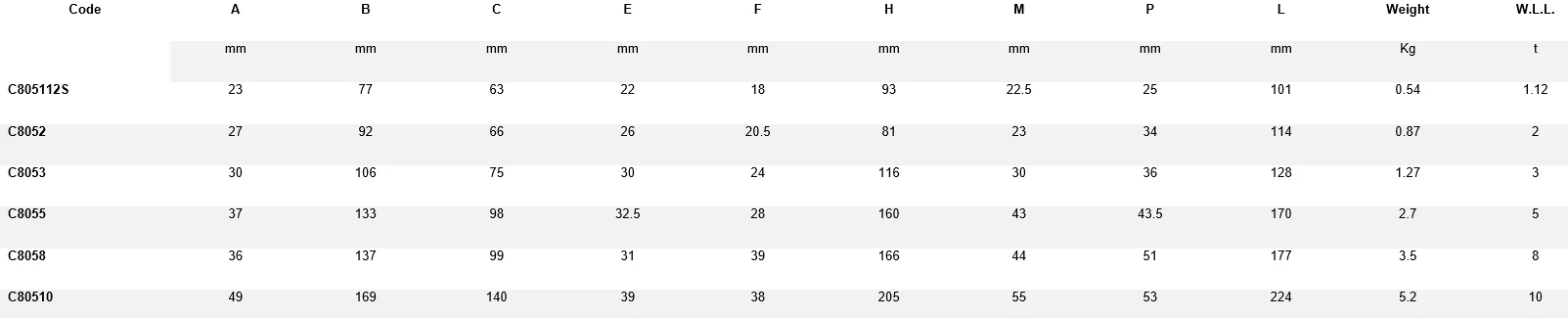

Το ελάχιστο πάχος της συγκόλλησης καθορίζεται στον πίνακα αναφοράς.
Η συγκολλητική ραφή πρέπει να είναι τύπου HV και να έχει συνεχή γωνία. Αυτή η συγκόλληση συμμορφώνεται με το πρότυπο DIN 18800.
Δημιουργήστε τουλάχιστον δύο επικαλυπτόμενες ραφές συγκόλλησης για να εξασφαλίσετε τη σωστή διείσδυση.
Για τη συγκόλληση του γάντζου, η θερμοκρασία προθέρμανσης πρέπει να είναι μεταξύ 130°C και 170°C .

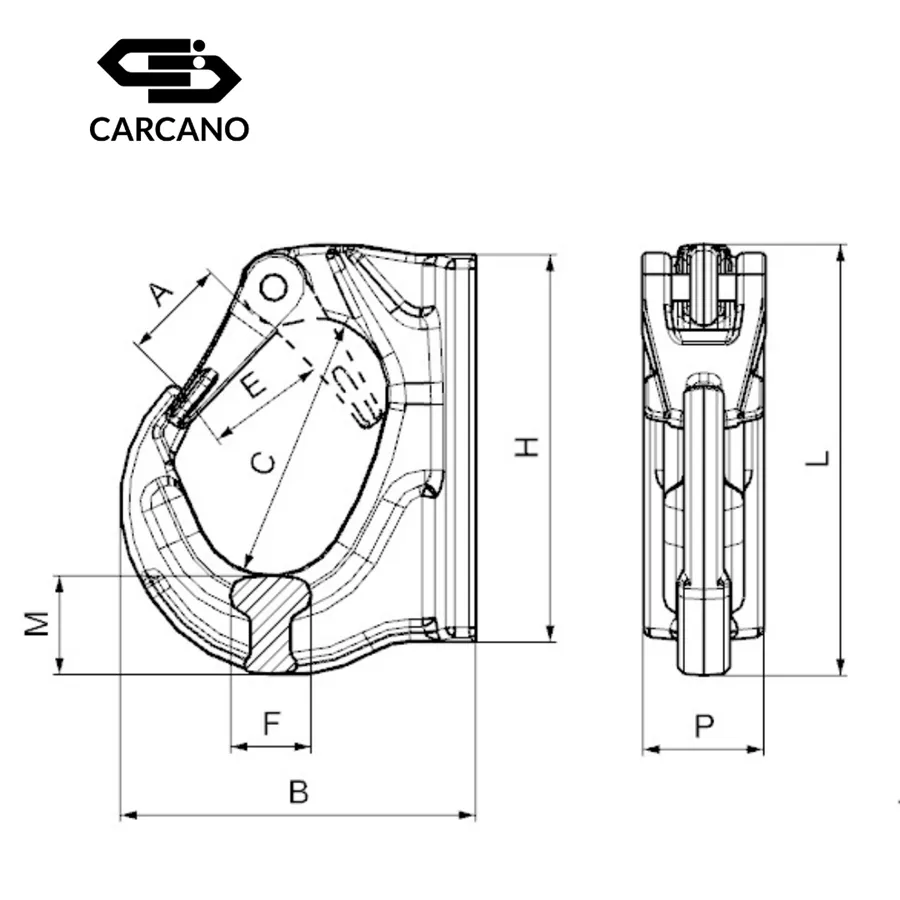

Τοποθετήστε το άγκιστρο με τρόπο κατάλληλο για το φορτίο που πρόκειται να ανυψωθεί και έτσι ώστε να αποφεύγονται μη επιτρεπόμενες καταπονήσεις, όπως στρέβλωση ή ανατροπή του φορτίου. Το άγκιστρο πρέπει πάντα να τοποθετείται στην κατεύθυνση έλξης σύμφωνα με το υποδεικνυόμενο σχήμα.

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 100°C: κατάλληλο για χρήση
• 100°C έως 200°C: μείωση ικανότητας κατά 15%
• 200°C έως 250°C: μείωση ικανότητας κατά 20%
• 250°C έως 350°C: μείωση ικανότητας κατά 35%
• >350°C: ακατάλληλο για χρήση

Συντελεστής ασφαλείας 4

Ο ΤΟΙΧΟΣ ΣΤΗΡΙΞΗΣ

Βεβαιωθείτε ότι είναι κατάλληλος για συγκόλληση (συνηθισμένος χάλυβας με μέγιστη περιεκτικότητα σε άνθρακα 0,40%). Για λόγους ασφαλείας, ζητήστε έγκριση από τον κατασκευαστή.
Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στην επιφάνεια, ρωγμές ή τραχύτητα.
Βεβαιωθείτε ότι είναι αρκετά επίπεδο, ώστε να εξασφαλιστεί μια καλή βάση για την επιφάνεια της βάσης που θα συγκολληθεί.
Βεβαιωθείτε ότι είναι αρκετά μεγάλο ώστε να αποτρέπεται η παραμόρφωση ή η ρήξη λόγω τάσης.

Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.

Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.

Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

Μην χρησιμοποιείτε τους συγκολλητούς γάντζους σε γωνίες που διαφέρουν από αυτές που υποδεικνύονται στα συνημμένα διαγράμματα.
Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 350°C.
Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
Η ανύψωση ανθρώπων.
Η παραμονή κάτω από αιωρούμενο φορτίο.
Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:

Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.

Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
