Συγκολλητή Μάπα – Grade 80 – Cartec

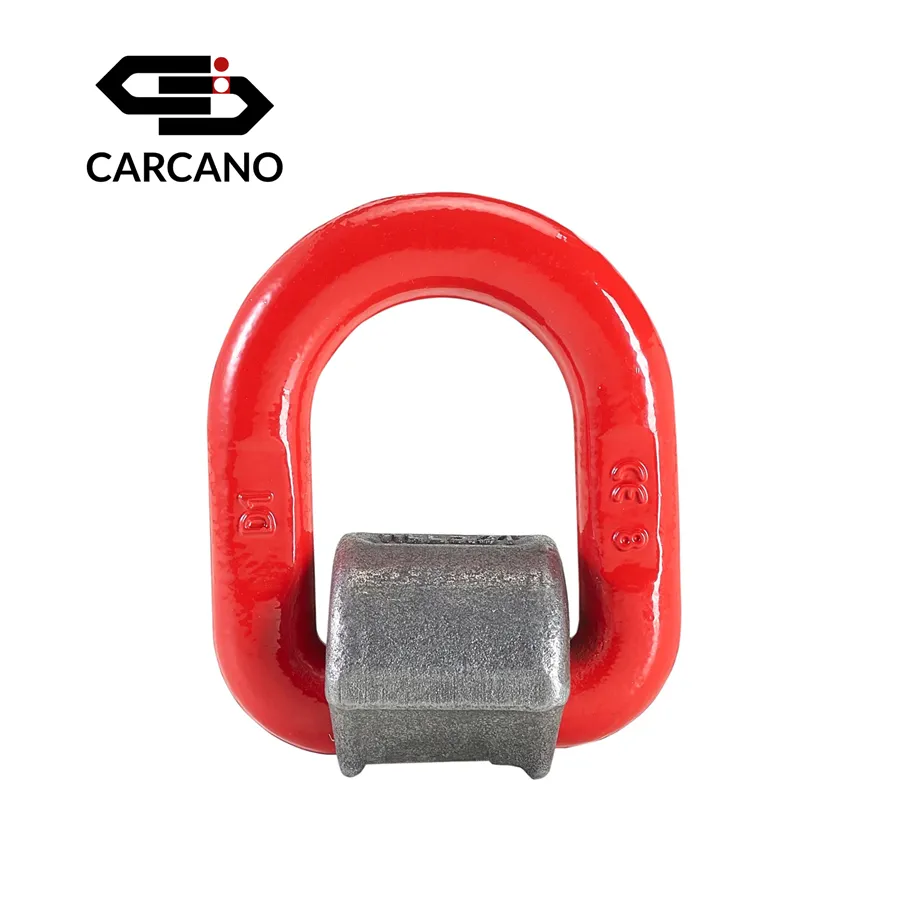

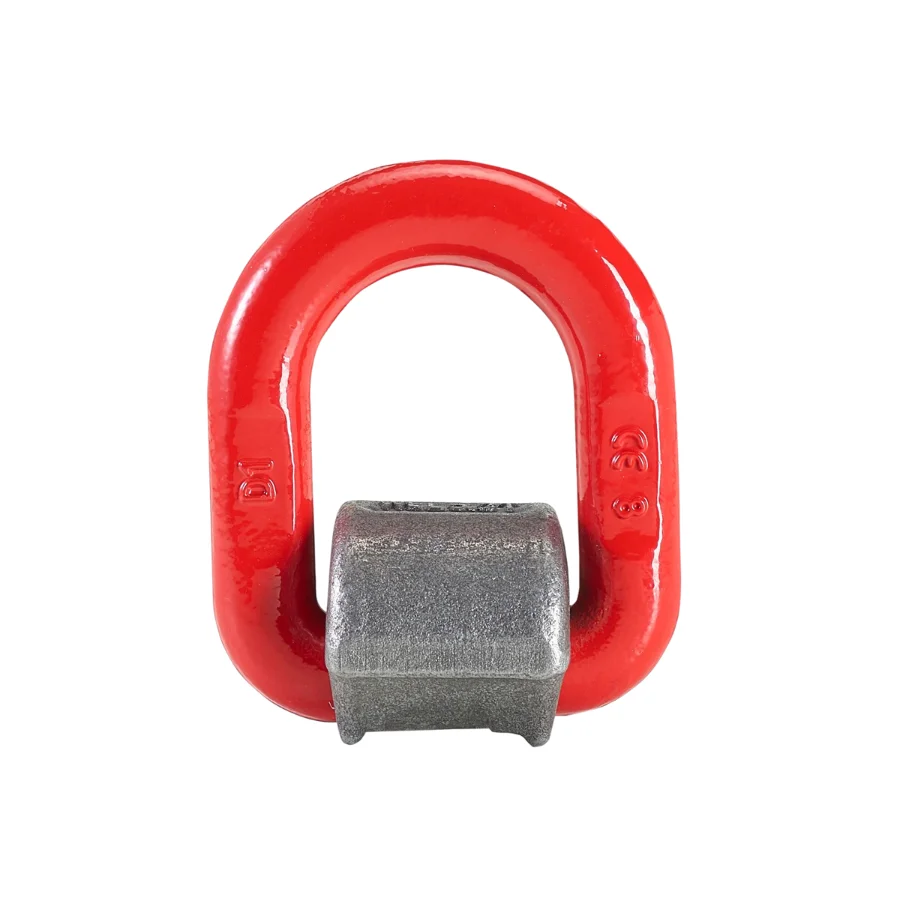

Συγκολλητή Μάπα σημείο πρόσδεσης τύπου συγκόλλησης, κατάλληλο για εφαρμογές ανύψωσης και ρυμούκλησης σε βαριά βιομηχανικά περιβάλλοντα. Κατασκευασμένο από χάλυβα υψηλής αντοχής, συγκολλάται απευθείας στο μεταλλικό δόμα και παρέχει ασφαλές σημείο αγκύρωσης για κρίκους, αλυσίδες, ιμάντες, ή πρωσοπικό εξοπλισμό προστασίας. Πληροί τις απαιτήσεις της Οδηγίας Μηχανών 2006/42/EC.

Η μάπα με κωδικό προϊόντος C804 είναι Grade 80

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Μάπα συγκολλητή για ανύψωση φορτίων

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC annex IIB)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC annex IIb

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

• Η συγκολλητή μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
• Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
• Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
• Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
• Η συγκόλληση είναι άθικτη και δεν παρουσιάζει φθορά, διάβρωση ή ρωγμές.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

• Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
• Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.

Η ΣΥΓΚΟΛΛΗΣΗ

• Η μάπα συγκόλλησης που πρόκειται να συγκολληθεί πρέπει να τοποθετηθεί από εξειδικευμένο προσωπικό, καθώς χρησιμοποιείται για εργασίες ανύψωσης που πρέπει να διεξάγονται σύμφωνα με την οδηγία 2006/42/ΕΚ για τα μηχανήματα και τις μεταγενέστερες τροποποιήσεις της.
• Ο εξειδικευμένος υπεύθυνος που επιβλέπει τις εργασίες ανύψωσης πρέπει πάντα να προσδιορίζει το κέντρο βάρους του φορτίου και να τοποθετεί την συγκολλητή μάπα με τρόπο που να εγγυάται ότι το φορτίο είναι πάντα ισορροπημένο.

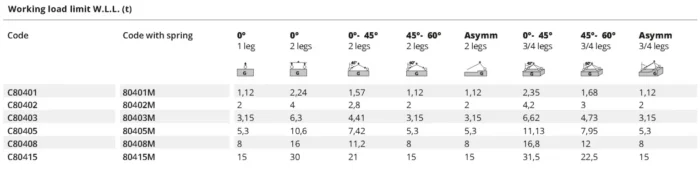

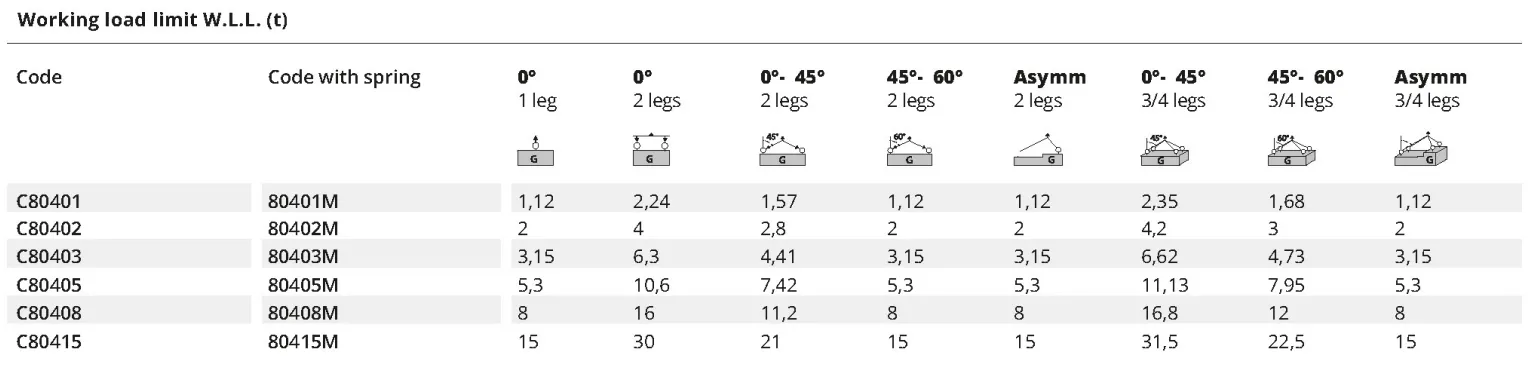

• Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
• Η συγκόλληση πρέπει να γίνεται από εξειδικευμένο προσωπικό σύμφωνα με το πρότυπο EN ISO 9606.
• Το υλικό της βάσης που θα συγκολληθεί είναι 16 Mn.
• Η συγκόλληση πρέπει να είναι σφραγισμένη και να εκτείνεται σε όλο το μήκος της βάσης (μην συγκολλάτε το κόκκινο δακτύλιο, καθώς είναι σκληρυμένο).
• Δημιουργήστε τουλάχιστον δύο επικαλυπτόμενες ραφές συγκόλλησης για να εξασφαλίσετε τη σωστή διείσδυση.
• Αποφύγετε την απότομη ψύξη της συγκόλλησης.
• Τοποθετήστε την συγκολλητή μάπα σύμφωνα με το φορτίο που πρόκειται να ανυψωθεί, προσέχοντας να αποφύγετε μη επιτρεπόμενες καταπονήσεις, όπως στρέβλωση ή ανατροπή του φορτίου.

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 100°C: κατάλληλο για χρήση
• 100°C έως 200°C: μείωση ικανότητας κατά 15%
• 200°C έως 250°C: μείωση ικανότητας κατά 20%
• 250°C έως 350°C: μείωση ικανότητας κατά 35%
• >350°C: ακατάλληλο για χρήση

Συντελεστής ασφαλείας 4

Ο ΤΟΙΧΟΣ ΣΤΗΡΙΞΗΣ

• Βεβαιωθείτε ότι είναι κατάλληλος για συγκόλληση (συνηθισμένος χάλυβας με μέγιστη περιεκτικότητα σε άνθρακα 0,40%). Για λόγους ασφαλείας, ζητήστε έγκριση από τον κατασκευαστή.
• Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στην επιφάνεια, ρωγμές ή τραχύτητα.
• Βεβαιωθείτε ότι είναι αρκετά επίπεδο, ώστε να εξασφαλιστεί μια καλή βάση για την επιφάνεια της βάσης που θα συγκολληθεί.
• Βεβαιωθείτε ότι είναι αρκετά μεγάλο ώστε να αποτρέπεται η παραμόρφωση ή η ρήξη λόγω τάσης.
• Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
• Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
• Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

• Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
• Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 350°C.
• Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
• Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
• Η ανύψωση ανθρώπων.
• Μην σταματάτε με το φορτίο σε αναστολή κατά τη χρήση
• Ποτέ μην συγκολλάτε απευθείας τους σφυρήλατους και σκληρυμένους σφιγκτήρες (βαμμένους σε ροδακινί χρώμα) και αποφύγετε τη θέρμανση αυτών των σφιγκτήρων κατά τη συγκόλληση.
• Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
• Εάν γίνουν αλλαγές, επισκευές ή/και επεξεργασίες στο προϊόν, οι όροι της εγγύησης παύουν να ισχύουν και ο κατασκευαστής αποποιείται κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:

Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.

Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
