Τι είναι το Στριφτάρι με Μάτι και Πιρούνι INOX

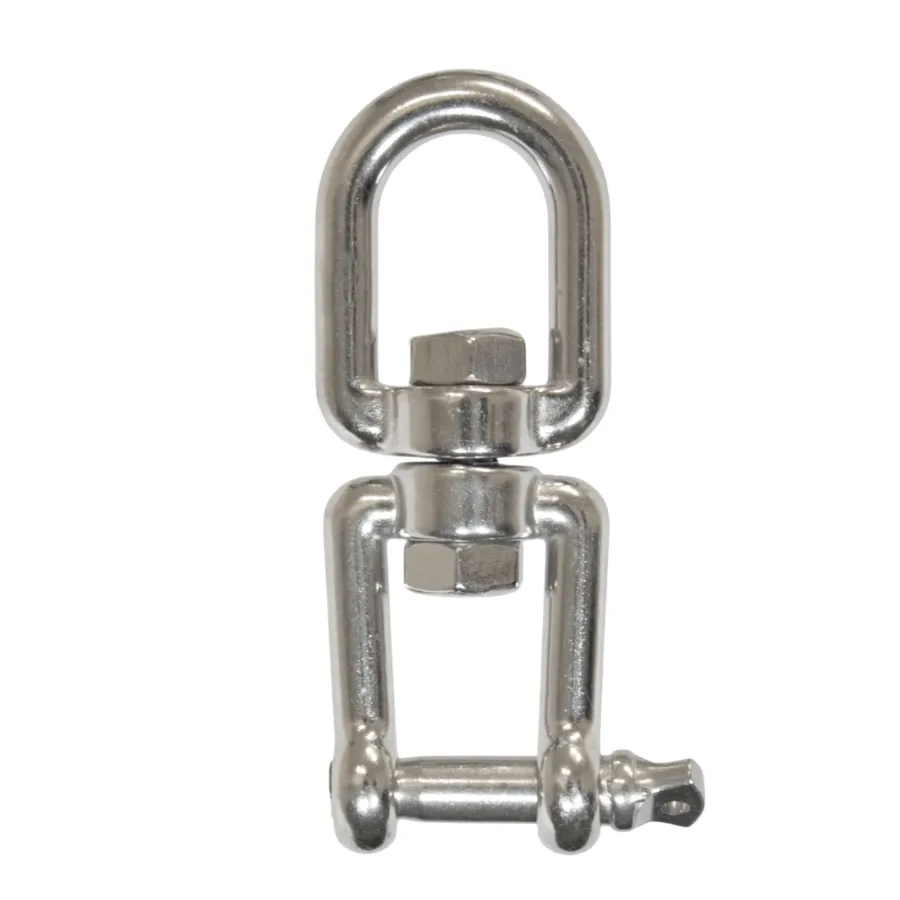

Το στριφτάρι με μάτι και πιρούνι INOX είναι ανοξείδωτο εξάρτημα σύνδεσης που επιτρέπει τη σχετική περιστροφή ανάμεσα σε δύο συμβατά στοιχεία.

Στη μία πλευρά διαθέτει κλειστό μάτι. Αντίστοιχα, στην άλλη πλευρά διαθέτει πιρούνι με πείρο για αρθρωτή και αφαιρούμενη σύνδεση.

Με αυτόν τον τρόπο, το στριφτάρι συμβάλλει στον περιορισμό της ανεπιθύμητης συστροφής που μπορεί να μεταφερθεί σε συρματόσχοινα, αλυσίδες ή άλλα εξαρτήματα. Παράλληλα, η κατασκευή από ανοξείδωτο χάλυβα AISI 316 προσφέρει αυξημένη αντοχή στην υγρασία και στη διάβρωση.

Το A542 διατίθεται σε μεγέθη από 5 έως 25 mm, με αναγραφόμενο S.W.L. από 100 έως 4.000 kg, ανάλογα με τη διάσταση.

Βασικά χαρακτηριστικά

• Στριφτάρι με μάτι και πιρούνι
• Κλειστό μάτι στη μία πλευρά
• Πιρούνι με πείρο στην άλλη πλευρά
• Κατασκευή από ανοξείδωτο χάλυβα AISI 316
• Επιτρέπει τη σχετική περιστροφή των συνδεδεμένων στοιχείων
• Συμβάλλει στον περιορισμό της μεταφοράς στρέψης
• Κατάλληλο για αλυσίδες, συρματόσχοινα και συμβατά εξαρτήματα
• Αυξημένη αντοχή στην υγρασία και στη διάβρωση
• Διαθέσιμα μεγέθη από 5 έως 25 mm
• S.W.L. από 100 έως 4.000 kg
• Τεχνικές διαστάσεις A, B, C και D
• Κωδικός προϊόντος A542
• Brand Carfer

Πού χρησιμοποιείται

Το στριφτάρι με μάτι και πιρούνι INOX χρησιμοποιείται σε συνδέσεις όπου πρέπει να περιορίζεται η μεταφορά ανεπιθύμητης περιστροφής από το ένα στοιχείο στο άλλο.

Είναι κατάλληλο για ναυτιλιακό εξοπλισμό, αλυσίδες, συρματόσχοινα και γενικές τεχνικές εγκαταστάσεις. Επιπλέον, το πιρούνι επιτρέπει τη σύνδεση με πείρο, ενώ το μάτι μπορεί να συνδεθεί με κατάλληλο ναυτικό κλειδί ή άλλο συμβατό εξάρτημα.

Η κατασκευή από AISI 316 το καθιστά κατάλληλη επιλογή για εφαρμογές με υγρασία ή συχνή έκθεση σε θαλάσσιες συνθήκες. Ωστόσο, η σωστή έκδοση πρέπει να επιλέγεται σύμφωνα με τη διάσταση, το προβλεπόμενο φορτίο και το αντίστοιχο S.W.L. του τεχνικού πίνακα.

Οδηγίες χρήσης

Πριν από την εγκατάσταση, επιλέξτε τη διάσταση που αντιστοιχεί στο προβλεπόμενο φορτίο και στα εξαρτήματα της σύνδεσης.

Αρχικά, ελέγξτε ότι το σώμα, το μάτι, το πιρούνι και ο πείρος είναι καθαρά. Στη συνέχεια, τοποθετήστε το πιρούνι στο κατάλληλο σημείο και ασφαλίστε πλήρως τον πείρο.

Τέλος, συνδέστε το μάτι με συμβατό εξάρτημα και βεβαιωθείτε ότι ολόκληρη η σύνδεση κινείται χωρίς εμπλοκές.

Κατά τη χρήση:

• Το στριφτάρι πρέπει να έχει κατάλληλη διάσταση για τη σύνδεση
• Ο πείρος του πιρουνιού πρέπει να έχει τοποθετηθεί και ασφαλιστεί πλήρως
• Το μάτι πρέπει να συνδέεται με εξάρτημα κατάλληλης διαμέτρου
• Τα συνδεδεμένα στοιχεία πρέπει να εφαρμόζουν χωρίς πίεση ή σφήνωμα
• Η δύναμη πρέπει να εφαρμόζεται κατά μήκος του βασικού άξονα
• Το αντίστοιχο S.W.L. δεν πρέπει να υπερβαίνεται
• Πρέπει να αποφεύγονται οι απότομες κρούσεις
• Δεν πρέπει να ασκείται μη προβλεπόμενη πλευρική καταπόνηση
• Η περιστροφική κίνηση πρέπει να πραγματοποιείται χωρίς εμπλοκές

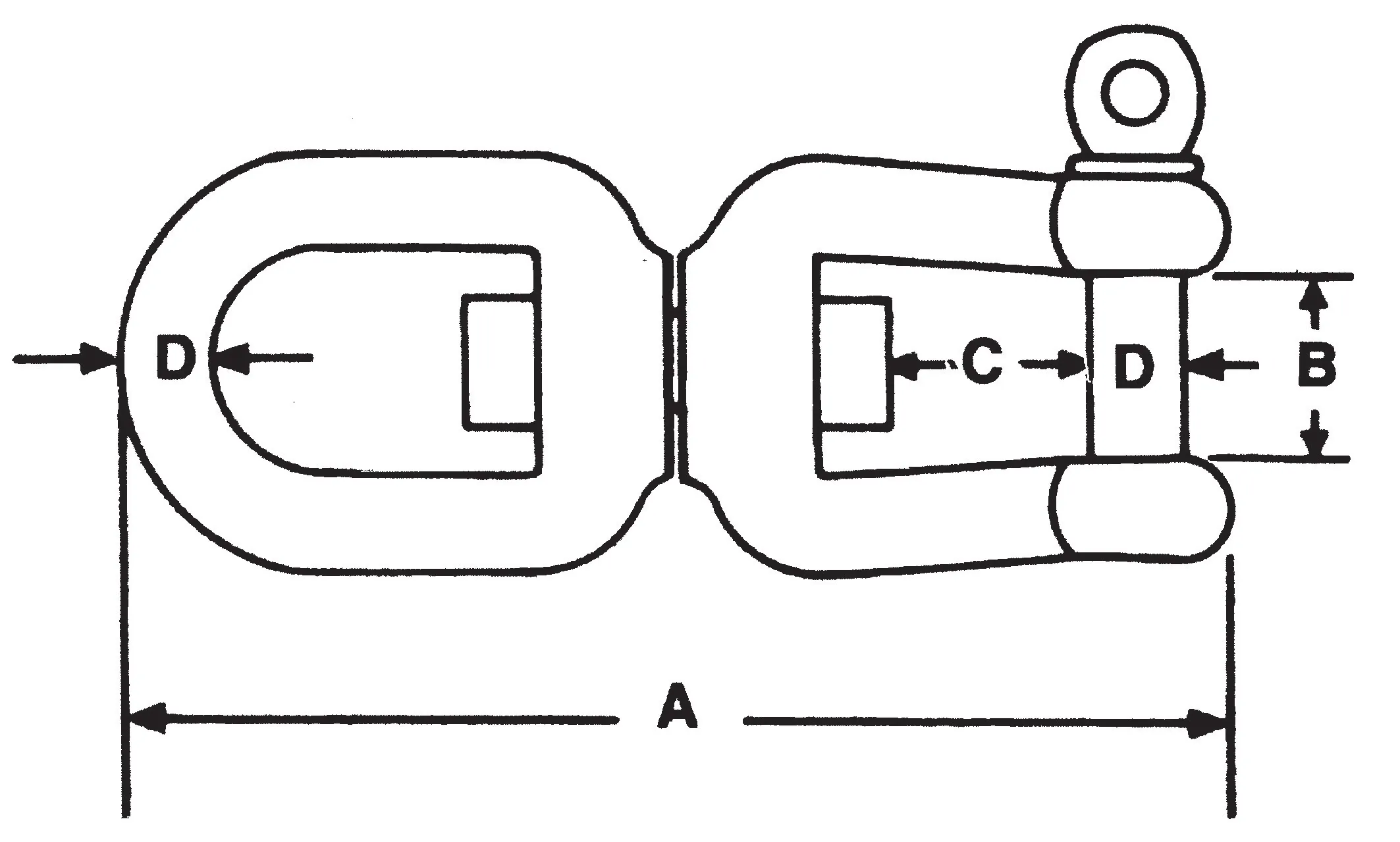

Για τη σωστή επιλογή μεγέθους, συμβουλευτείτε τον τεχνικό πίνακα με τις διαστάσεις A, B, C και D.

Επιτρεπόμενη φόρτιση

Η επιτρεπόμενη φόρτιση του A542 εξαρτάται από τη διάσταση του στριφταριού.

Ο τεχνικός πίνακας περιλαμβάνει μεγέθη:

• 5 mm
• 6 mm
• 8 mm
• 10 mm
• 13 mm
• 16 mm
• 19 mm
• 22 mm
• 25 mm

Αντίστοιχα, το αναγραφόμενο S.W.L. ξεκινά από 100 kg και φτάνει έως 4.000 kg στη μεγαλύτερη διαθέσιμη έκδοση.

Πριν από την επιλογή, πρέπει να αξιολογούνται:

• Το συνολικό φορτίο
• Η διάσταση του στριφταριού
• Η κατεύθυνση εφαρμογής της δύναμης
• Η αντοχή του ματιού και του πιρουνιού
• Η ασφάλιση του πείρου
• Η συμβατότητα των συνδεδεμένων εξαρτημάτων
• Οι πραγματικές συνθήκες λειτουργίας

Το αναγραφόμενο S.W.L. προϋποθέτει σωστή και ευθύγραμμη εφαρμογή. Επομένως, η πλευρική φόρτιση, η κρουστική καταπόνηση ή η λανθασμένη σύνδεση μπορούν να επηρεάσουν την ασφάλεια του συστήματος.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

• Το σώμα δεν παρουσιάζει ρωγμές ή παραμορφώσεις
• Το μάτι διατηρεί την αρχική του γεωμετρία
• Το πιρούνι δεν έχει λυγίσει ή ανοίξει
• Ο πείρος εφαρμόζει και ασφαλίζει σωστά
• Ο περιστροφικός μηχανισμός κινείται ομαλά
• Δεν υπάρχει υπερβολικός τζόγος στον μηχανισμό
• Τα σημεία επαφής δεν παρουσιάζουν έντονη φθορά
• Δεν υπάρχει τοπική διάβρωση ή μηχανική ζημιά
• Η διάσταση είναι κατάλληλη για τη σύνδεση
• Το φορτίο δεν υπερβαίνει το αντίστοιχο S.W.L.
• Δεν έχουν πραγματοποιηθεί τροποποιήσεις ή επισκευές

Αν εντοπιστεί ρωγμή, παραμόρφωση, εμπλοκή, σημαντική φθορά ή πρόβλημα στον πείρο, αποσύρετε αμέσως το στριφτάρι από τη χρήση.

Περιοδικός τεχνικός έλεγχος

Το στριφτάρι πρέπει να ελέγχεται περιοδικά από κατάλληλο προσωπικό.

Επιπλέον, η συχνότητα της επιθεώρησης πρέπει να αυξάνεται όταν το προϊόν χρησιμοποιείται συχνά ή εκτίθεται σε θαλάσσιο περιβάλλον.

Κατά τον έλεγχο, εξετάστε:

• Το κεντρικό σώμα
• Το κλειστό μάτι
• Το πιρούνι
• Τον πείρο και την ασφάλειά του
• Τον περιστροφικό μηχανισμό
• Τα σημεία επαφής
• Τυχόν αύξηση του εσωτερικού τζόγου
• Τυχόν μεταβολή των αρχικών διαστάσεων
• Την παρουσία ρωγμών ή παραμορφώσεων
• Την κατάσταση της ανοξείδωτης επιφάνειας

Παράλληλα, βεβαιωθείτε ότι η περιστροφική κίνηση γίνεται ομαλά και χωρίς ασυνήθιστο θόρυβο ή εμπλοκές.

Θερμοκρασία χρήσης

Η επίσημη σελίδα και ο διαθέσιμος τεχνικός πίνακας του A542 δεν αναφέρουν συγκεκριμένο εύρος θερμοκρασίας λειτουργίας.

Συνεπώς, πριν από χρήση σε πολύ χαμηλές ή υψηλές θερμοκρασίες, πρέπει να επιβεβαιώνεται η καταλληλότητα του στριφταριού και του συνολικού συστήματος.

Απαγορεύεται

• Η υπέρβαση του επιτρεπόμενου S.W.L.
• Η χρήση με μη συμβατά εξαρτήματα
• Η χρήση χωρίς πλήρη ασφάλιση του πείρου
• Η χρήση με λυγισμένο ή παραμορφωμένο πιρούνι
• Η χρήση με ρωγμές ή εμφανείς παραμορφώσεις
• Η μη προβλεπόμενη πλευρική φόρτιση
• Η απότομη ή κρουστική εφαρμογή φορτίου
• Η χρήση όταν ο περιστροφικός μηχανισμός παρουσιάζει εμπλοκές
• Η χρήση με υπερβολικό τζόγο ή έντονη φθορά
• Η τροποποίηση, συγκόλληση ή μη εγκεκριμένη επισκευή
• Η χρήση ως περιστροφικό έδρανο υψηλής ταχύτητας
• Η συνεχής περιστροφή υπό φορτίο χωρίς τεχνική επιβεβαίωση
• Η χρήση για ανύψωση ανθρώπων
• Η παραμονή ανθρώπων κάτω από αιωρούμενο φορτίο

Η περιστροφική δυνατότητα συμβάλλει στην ευθυγράμμιση και στον περιορισμό της στρέψης. Ωστόσο, το προϊόν δεν πρέπει να θεωρείται μηχανισμός συνεχούς περιστροφής υψηλών στροφών.

Αποθήκευση

Αποθηκεύστε το στριφτάρι σε καθαρό και ξηρό περιβάλλον.

Μετά από χρήση σε θαλάσσιες συνθήκες, απομακρύνετε άλατα, άμμο και άλλους ρύπους. Ιδιαίτερη προσοχή πρέπει να δίνεται στο πιρούνι, στον πείρο και στον περιστροφικό μηχανισμό.

Παρότι το AISI 316 προσφέρει αυξημένη αντοχή στη διάβρωση, ο τακτικός καθαρισμός συμβάλλει στη διατήρηση της επιφάνειας και της σωστής λειτουργίας του προϊόντος.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε ανοξείδωτα στριφτάρια και εξαρτήματα σύνδεσης για ναυτιλιακές και επαγγελματικές εφαρμογές.

Τέλος, για περισσότερες πληροφορίες σχετικά με διαστάσεις, S.W.L., εφαρμογή και διαθεσιμότητα, επικοινωνήστε με την ομάδα μας.
