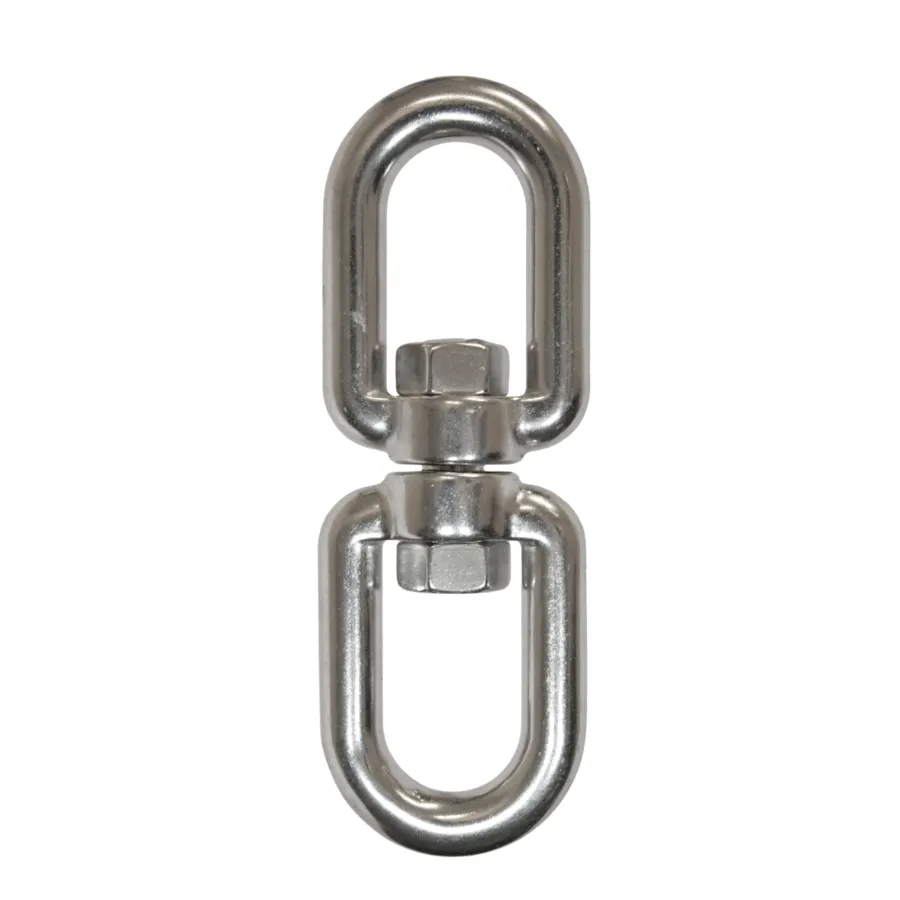

Στριφτάρι INOX

Τι είναι το Στριφτάρι INOX

Το στριφτάρι INOX είναι ανοξείδωτο εξάρτημα σύνδεσης που επιτρέπει τη σχετική περιστροφή μεταξύ δύο συμβατών στοιχείων.

Με αυτόν τον τρόπο, συμβάλλει στον περιορισμό της ανεπιθύμητης συστροφής που μπορεί να μεταφερθεί σε συρματόσχοινα, αλυσίδες ή άλλες συνδέσεις. Παράλληλα, η κατασκευή από ανοξείδωτο χάλυβα AISI 316 προσφέρει αυξημένη αντοχή στην υγρασία και στη διάβρωση.

Το A541 διατίθεται σε μεγέθη από 5 έως 25 mm. Επιπλέον, το αναγραφόμενο S.W.L. κυμαίνεται από 100 έως 4.000 kg, ανάλογα με τη διάσταση.

Βασικά χαρακτηριστικά

Ανοξείδωτο στριφτάρι σύνδεσης
Κατασκευή από ανοξείδωτο χάλυβα AISI 316
Επιτρέπει τη σχετική περιστροφή των συνδεδεμένων στοιχείων
Συμβάλλει στη μείωση της μεταφοράς στρέψης
Κατάλληλο για αλυσίδες, συρματόσχοινα και συμβατά εξαρτήματα
Αυξημένη αντοχή στην υγρασία και στη διάβρωση
Διαθέσιμα μεγέθη από 5 έως 25 mm
S.W.L. από 100 έως 4.000 kg

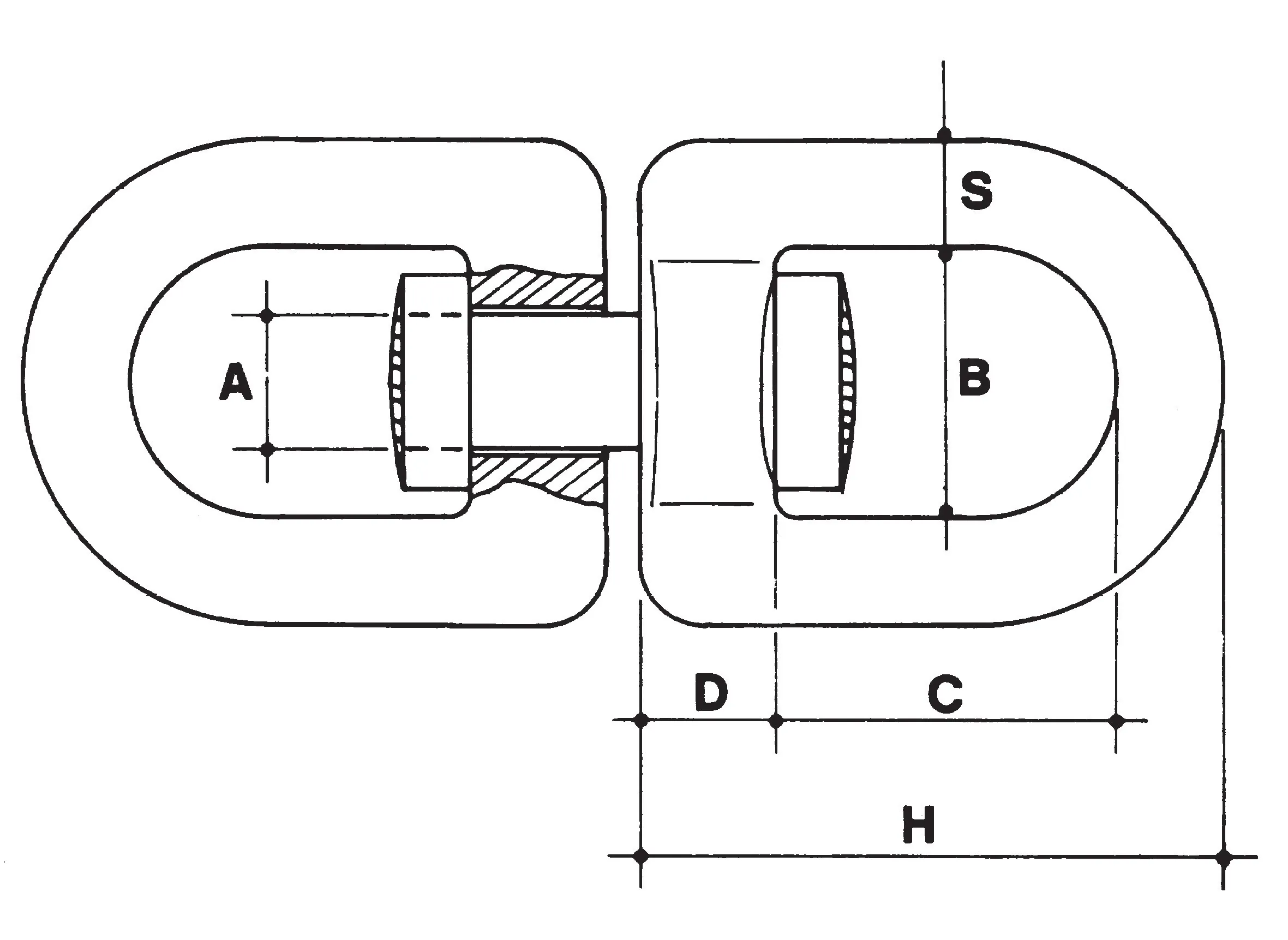

Τεχνικές διαστάσεις A, B, C, D, H και S
Κωδικός προϊόντος A541
Brand Carfer

Πού χρησιμοποιείται

Το στριφτάρι INOX χρησιμοποιείται σε συνδέσεις όπου πρέπει να περιορίζεται η μεταφορά ανεπιθύμητης περιστροφής από το ένα στοιχείο στο άλλο.

Είναι κατάλληλο για ναυτιλιακό εξοπλισμό, αλυσίδες, συρματόσχοινα και γενικές τεχνικές εγκαταστάσεις. Επιπλέον, το AISI 316 το καθιστά κατάλληλη επιλογή για περιβάλλοντα με υγρασία ή συχνή έκθεση σε θαλάσσιες συνθήκες.

Η επιλογή της σωστής έκδοσης πρέπει να γίνεται σύμφωνα με τη διάσταση, τη γεωμετρία των συνδεδεμένων εξαρτημάτων και το αντίστοιχο S.W.L. του τεχνικού πίνακα.

Οδηγίες χρήσης

Πριν από την τοποθέτηση, επιλέξτε τη διάσταση που αντιστοιχεί στο προβλεπόμενο φορτίο και στα εξαρτήματα της σύνδεσης.

Αρχικά, ελέγξτε ότι το σώμα και τα δύο άκρα του στριφταριού είναι καθαρά. Στη συνέχεια, συνδέστε τα συμβατά εξαρτήματα και βεβαιωθείτε ότι έχουν ασφαλιστεί σωστά.

Κατά τη χρήση:

Το στριφτάρι πρέπει να έχει κατάλληλη διάσταση για τη σύνδεση
Τα συνδεδεμένα εξαρτήματα πρέπει να εφαρμόζουν χωρίς πίεση ή σφήνωμα
Η δύναμη πρέπει να εφαρμόζεται κατά μήκος του βασικού άξονα
Τα δύο άκρα πρέπει να κινούνται χωρίς εμπλοκές
Το αντίστοιχο S.W.L. δεν πρέπει να υπερβαίνεται
Πρέπει να αποφεύγονται οι απότομες κρούσεις
Δεν πρέπει να ασκείται μη προβλεπόμενη πλευρική καταπόνηση
Η κατάσταση της σύνδεσης πρέπει να ελέγχεται πριν από κάθε εφαρμογή

Για τη σωστή επιλογή μεγέθους, συμβουλευτείτε τον επίσημο πίνακα με τις διαστάσεις A, B, C, D, H και S.

Επιτρεπόμενη φόρτιση

Η επιτρεπόμενη φόρτιση του A541 εξαρτάται από τη διάσταση του στριφταριού.

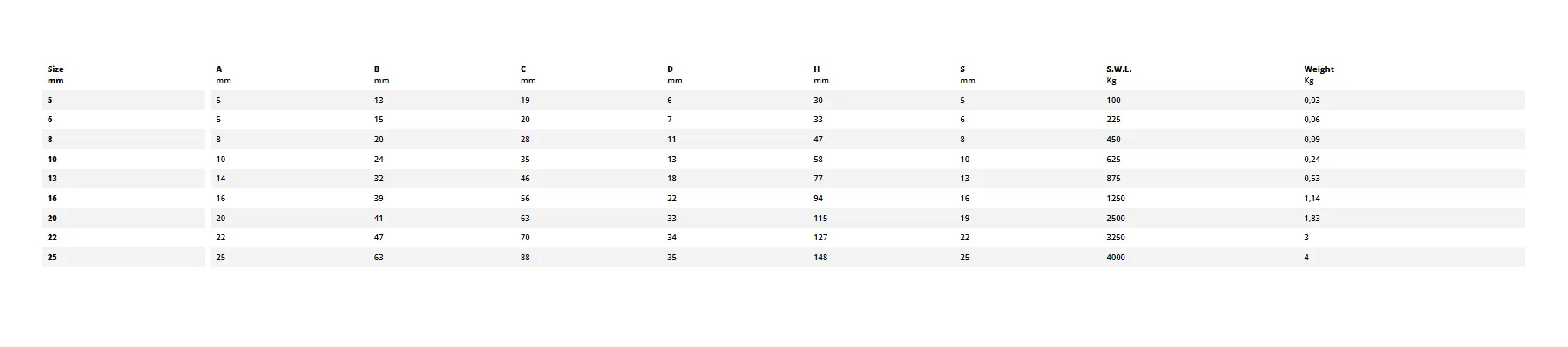

Ο επίσημος πίνακας περιλαμβάνει μεγέθη 5, 6, 8, 10, 13, 16, 20, 22 και 25 mm. Αντίστοιχα, το S.W.L. ξεκινά από 100 kg και φτάνει έως 4.000 kg.

Πριν από την επιλογή, πρέπει να αξιολογούνται:

Το συνολικό φορτίο της εφαρμογής
Η διάσταση του στριφταριού
Η κατεύθυνση εφαρμογής της δύναμης
Η συμβατότητα των συνδεδεμένων εξαρτημάτων
Η αντοχή των υπόλοιπων στοιχείων του συστήματος
Οι πραγματικές συνθήκες λειτουργίας

Το αναγραφόμενο S.W.L. προϋποθέτει σωστή και ευθύγραμμη εφαρμογή. Επομένως, η πλευρική φόρτιση, η κρουστική καταπόνηση ή η λανθασμένη σύνδεση μπορούν να επηρεάσουν την ασφάλεια του συστήματος.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Το σώμα δεν παρουσιάζει ρωγμές ή παραμορφώσεις
Τα δύο άκρα σύνδεσης διατηρούν την αρχική τους γεωμετρία
Ο περιστροφικός μηχανισμός κινείται ομαλά
Δεν υπάρχει υπερβολικός τζόγος στον μηχανισμό
Δεν παρατηρείται έντονη φθορά στα σημεία επαφής
Δεν υπάρχει τοπική διάβρωση ή μηχανική ζημιά
Η διάσταση είναι κατάλληλη για τη σύνδεση
Το φορτίο δεν υπερβαίνει το αντίστοιχο S.W.L.
Δεν έχουν πραγματοποιηθεί τροποποιήσεις ή επισκευές

Αν εντοπιστεί ρωγμή, παραμόρφωση, εμπλοκή ή σημαντική φθορά στον περιστροφικό μηχανισμό, αποσύρετε αμέσως το στριφτάρι από τη χρήση.

Περιοδικός τεχνικός έλεγχος

Το στριφτάρι πρέπει να ελέγχεται περιοδικά από κατάλληλο προσωπικό.

Επιπλέον, η συχνότητα επιθεώρησης πρέπει να αυξάνεται όταν το προϊόν χρησιμοποιείται συχνά ή εκτίθεται σε θαλάσσιο περιβάλλον.

Κατά τον έλεγχο, εξετάστε:

Το κεντρικό σώμα
Τα δύο άκρα σύνδεσης
Τον περιστροφικό μηχανισμό
Τα σημεία επαφής
Τυχόν αύξηση του εσωτερικού τζόγου
Τυχόν μεταβολή των αρχικών διαστάσεων
Την παρουσία ρωγμών ή παραμορφώσεων
Την κατάσταση της ανοξείδωτης επιφάνειας

Παράλληλα, βεβαιωθείτε ότι η περιστροφική κίνηση πραγματοποιείται ομαλά και χωρίς ασυνήθιστο θόρυβο ή εμπλοκές.

Θερμοκρασία χρήσης

Η επίσημη σελίδα του A541 δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας.

Συνεπώς, πριν από χρήση σε πολύ χαμηλές ή υψηλές θερμοκρασίες, πρέπει να επιβεβαιώνεται η καταλληλότητα του στριφταριού και του συνολικού συστήματος.

Απαγορεύεται

Η υπέρβαση του επιτρεπόμενου S.W.L.
Η χρήση με μη συμβατά εξαρτήματα
Η χρήση με ρωγμές ή εμφανείς παραμορφώσεις
Η μη προβλεπόμενη πλευρική φόρτιση
Η απότομη ή κρουστική εφαρμογή φορτίου
Η χρήση όταν ο περιστροφικός μηχανισμός παρουσιάζει εμπλοκές
Η χρήση με υπερβολικό τζόγο ή έντονη φθορά
Η τροποποίηση, συγκόλληση ή μη εγκεκριμένη επισκευή
Η χρήση ως περιστροφικό έδρανο υψηλής ταχύτητας
Η συνεχής περιστροφή υπό φορτίο χωρίς τεχνική επιβεβαίωση
Η χρήση για ανύψωση ανθρώπων
Η παραμονή ανθρώπων κάτω από αιωρούμενο φορτίο

Η περιστροφική δυνατότητα του προϊόντος εξυπηρετεί τη σωστή ευθυγράμμιση και τη μείωση της στρέψης. Ωστόσο, δεν πρέπει να θεωρείται μηχανισμός συνεχούς περιστροφής υψηλών στροφών.

Αποθήκευση

Αποθηκεύστε το στριφτάρι σε καθαρό και ξηρό περιβάλλον.

Μετά από χρήση σε θαλάσσιες συνθήκες, απομακρύνετε άλατα, άμμο και άλλους ρύπους. Ιδιαίτερη προσοχή πρέπει να δίνεται στον περιστροφικό μηχανισμό και στα σημεία σύνδεσης.

Παρότι το AISI 316 προσφέρει αυξημένη αντοχή στη διάβρωση, ο τακτικός καθαρισμός συμβάλλει στη διατήρηση της επιφάνειας και της ομαλής λειτουργίας του προϊόντος.
