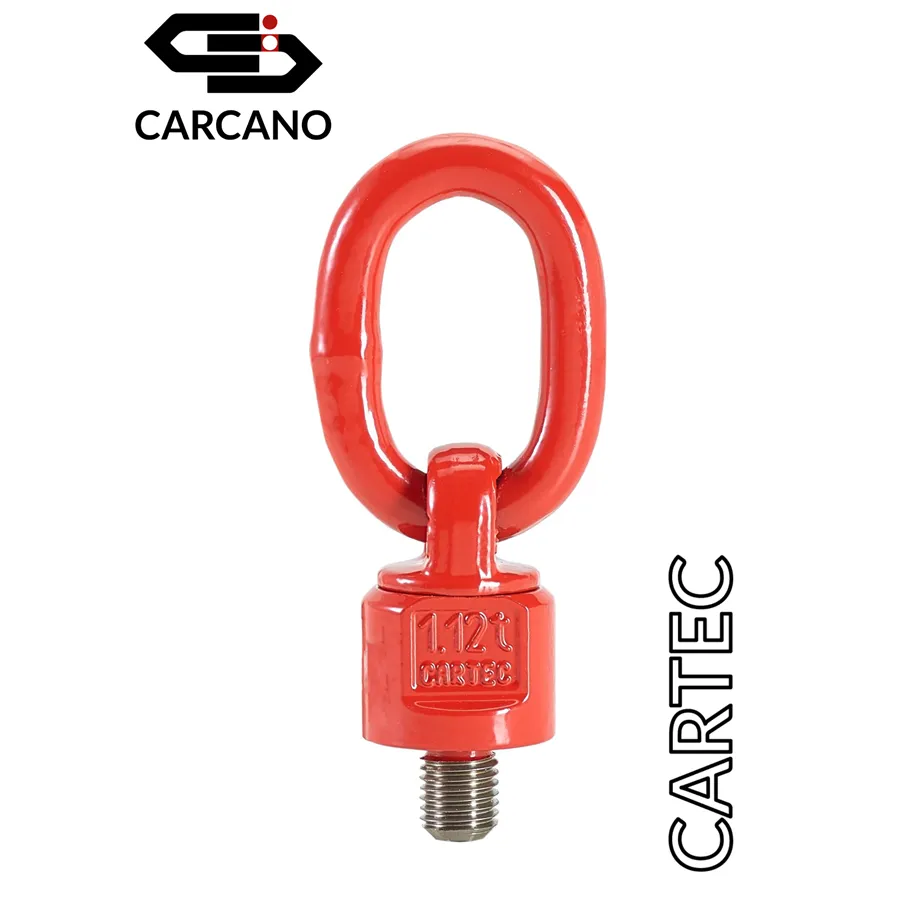

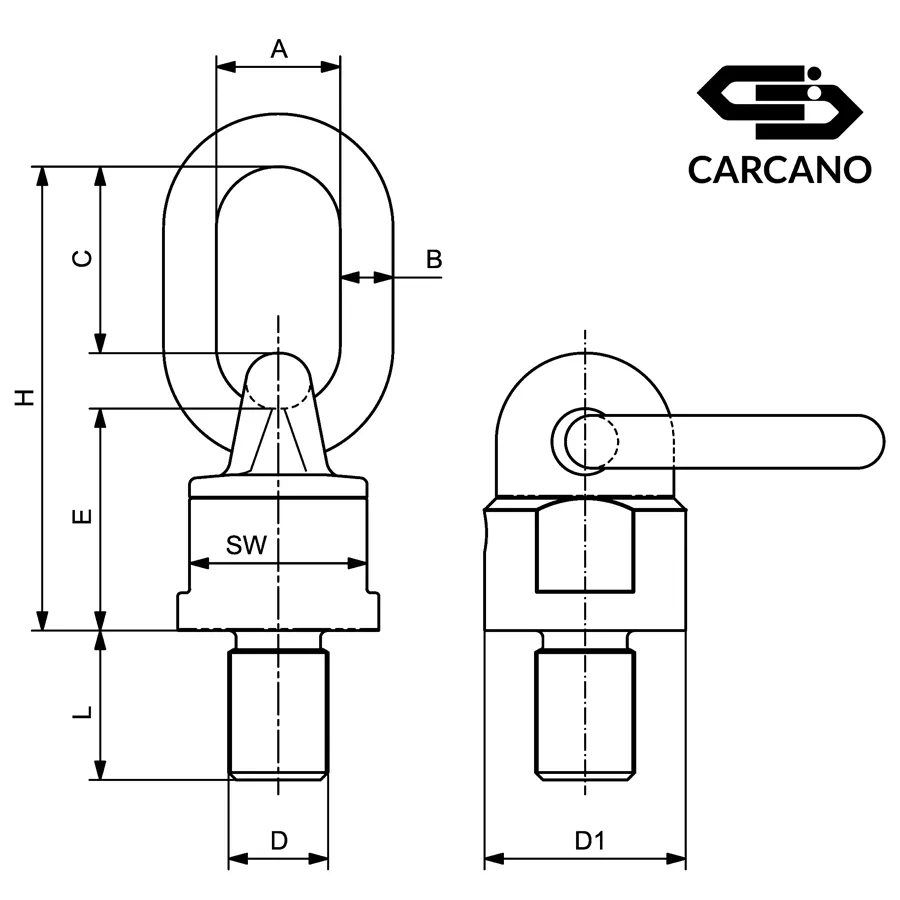

Περιστρεφόμενη Μάπα με Κρίκο – G80 – Cartec

Περιστρεφόμενη Μάπα με Κρίκο κατάλληλη για την ανύψωση φορτίων για τη συναρμολόγηση με ειδική οπή με σπείρωμα που χρησιμοποιείται γενικά για τη στροφή ή την κλίση βαρέων φορτίων.

• Συντελεστής 4 σε όλες τις κατευθύνσεις φόρτισης
• Σχεδιασμένο, δοκιμασμένο και πιστοποιημένο σύμφωνα με τις τεχνικές οδηγίες GS-OA 15-04 – EN 1677
• Κατάλληλο για ασφαλή ανύψωση σύμφωνα με την οδηγία για τα μηχανήματα 2006/42/ΕΚ
• Δοκιμασμένο σε 100% magnaflux
• Δοκιμασμένο σε 20 κύκλους κόπωσης
• Μη τυποποιημένο σπείρωμα και μήκος στελέχους κατόπιν αιτήματος
• μπορεί να προσανατολιστεί σε 360^oC με αυτοευθυγραμμιζόμενο δακτύλιο κλίσης σε 180^oC
• Συναρμολογείται με σφαίρες για να διευκολύνει τον προσανατολισμό του φορτίο στην αξονική έλξη μπορεί να υπάρξει διακύμανση +/- 5^oC με μείωση της χωρητικότητας κατά 10%

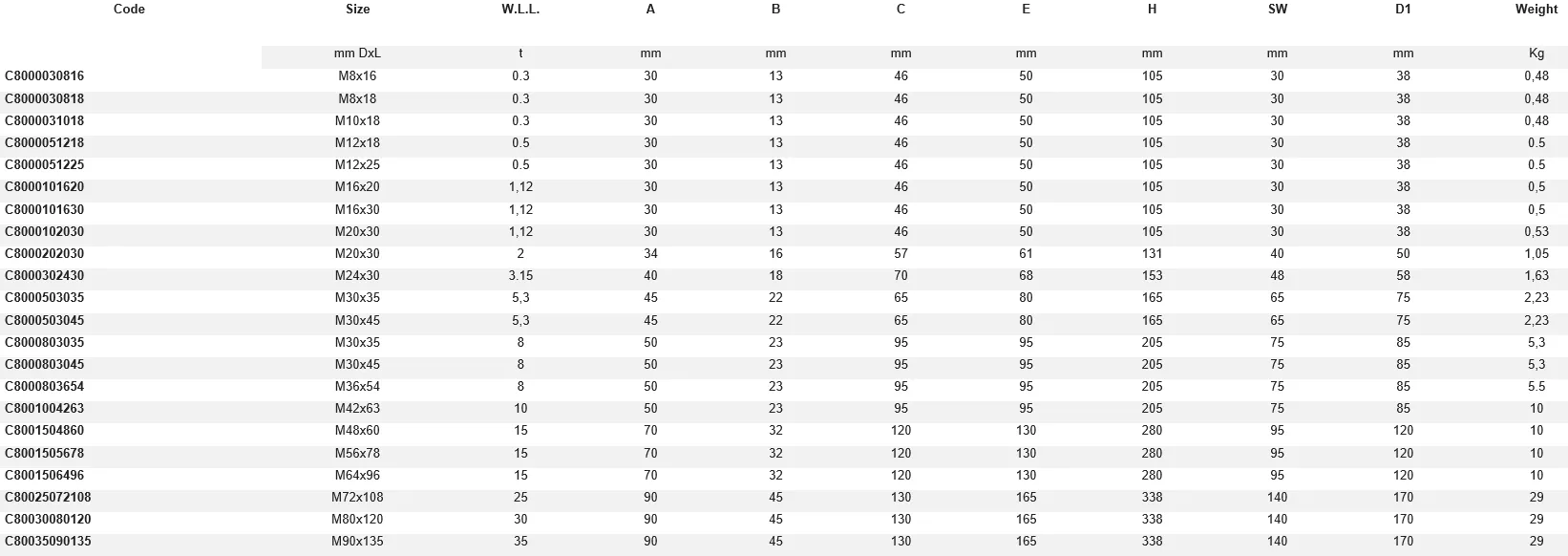

Η μάπα με κωδικό προϊόντος C800 είναι Grade 80, για το ανάλογο προϊόν σε Grade 100 πατήστε εδώ

ΟΔΗΓΊΕΣ ΧΡΉΣΗΣ

ΠΡΟΒΛΕΠΌΜΕΝΗ ΧΡΉΣΗ

Οι μάπες ανύψωσης περιστρεφόμενου τύπου ο οποίος προορίζεται για την ανύψωση φορτίων μέσω ένωσης με σπείρωμα σε συγκεκριμένο σημείο του φορτίου, συνήθως για περιστροφή ή κλίση βαρέων αντικειμένων.

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIA)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIA

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

• Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων
• Οι χαραγμένες σημάνσεις είναι ευδιάκριτες

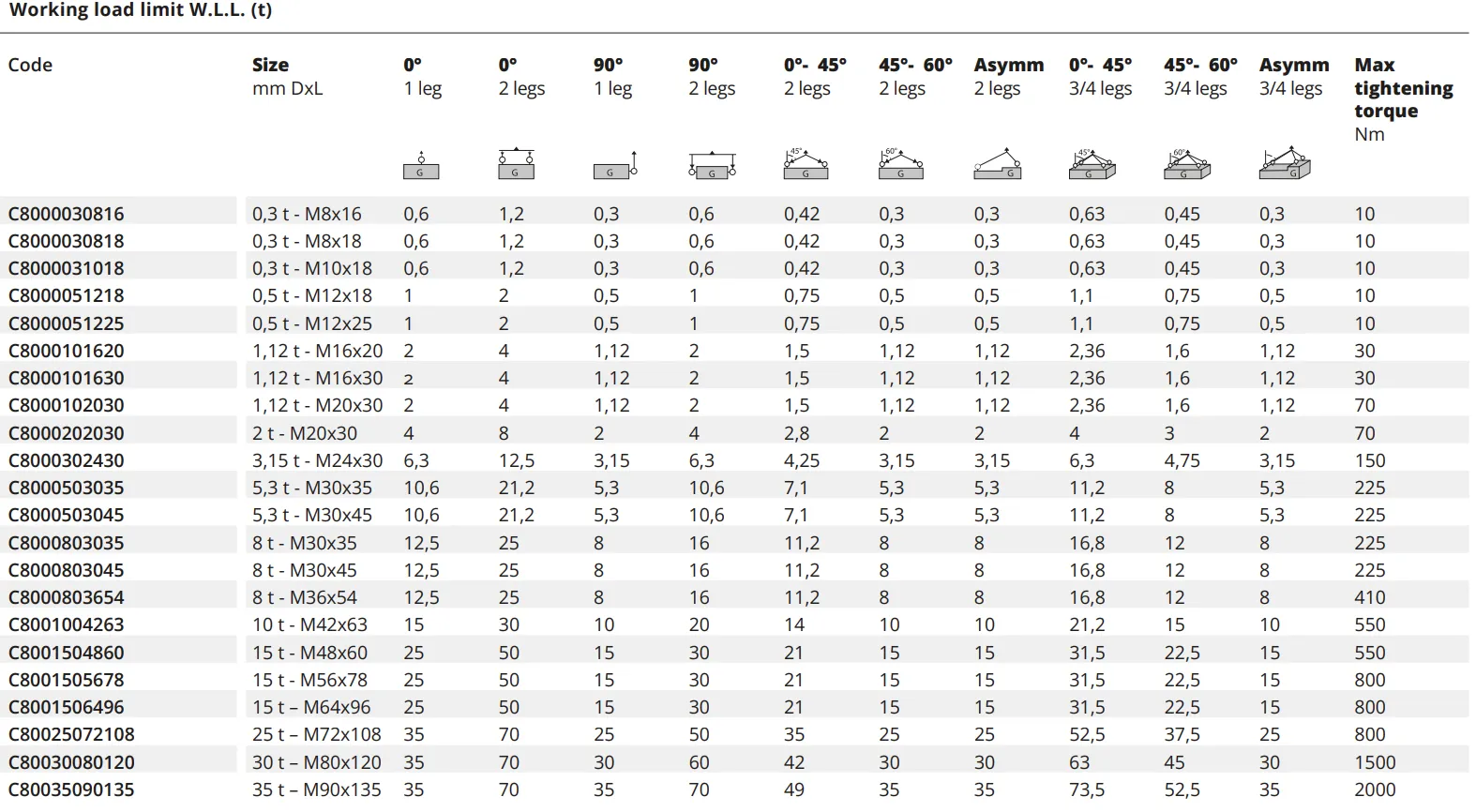

• Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο
• Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής
• Το διάκενο “s” μεταξύ της σφαίρας (bulb) και της βάσης είναι εντός των επιτρεπόμενων τιμών (σύμφωνα με τον σχετικό πίνακα)
• Η μάπα είναι βιδωμένη σφιχτά στην επιφάνεια στήριξης και η σφαίρα περιστρέφεται ελεύθερα

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΓΕΝΙΚΈΣ ΥΠΟΧΡΕΏΣΕΙΣ ΚΑΙ ΟΔΗΓΊΕΣ ΕΓΚΑΤΆΣΤΑΣΗΣ:

• Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.
• Η εγκατάσταση της μάπας πρέπει να πραγματοποιείται από ενήλικο εξειδικευμένο τεχνικό.
• Ο υπεύθυνος τεχνικός πρέπει να επιβλέπει τη διαδικασία ανύψωσης, εντοπίζοντας το κέντρο βάρους του φορτίου και τοποθετώντας τις μάπες με τρόπο που διασφαλίζει την ισορροπία.
• Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
• Να ελέγχεται η αντοχή του μητρικού σπειρώματος, το οποίο πρέπει να είναι από υλικό ίσης ή μεγαλύτερης αντοχής από χάλυβα S235JR (σύμφωνα με το UNI EN 10025).
• Το βάθος του σπειρώματος στο φορτίο πρέπει να είναι τουλάχιστον:
  1*d για χάλυβα
  1.25*d για χυτοσίδηρο
  1.5*d για χαμηλής αντοχής χυτοσίδηρο (Rm < 200 MPa)
  2*d για κράματα αλουμινίου
  2.5*d για κράματα αλουμινίου-μαγνησίου
• Η σπειροειδής οπή πρέπει να είναι κάθετη στην επιφάνεια εφαρμογής.
• Η επιφάνεια στήριξης πρέπει να είναι επίπεδη και επαρκώς μεγάλη ώστε να επιτρέπει πλήρη επαφή με την μάπα. Δεν επιτρέπεται χρήση σε λοξές/μη σταθερές επιφάνειες.
• Η εγκατάσταση να γίνεται χωρίς χρήση προεκτάσεων ή υπερβολικής ροπής σύσφιξης πέραν των προβλεπόμενων.
• Μετά την εγκατάσταση, να επιβεβαιωθεί ότι η σφαίρα περιστρέφεται ελεύθερα και ο κρίκος είναι προσανατολισμένος προς την κατεύθυνση του φορτίου.

ΠΕΡΙΟΡΙΣΜΟΊ ΘΕΡΜΟΚΡΑΣΊΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:

• <-40°C: ακατάλληλο για χρήση
• -40°C έως 200°C: κατάλληλο για χρήση
• 200°C έως 300°C: μείωση ικανότητας κατά 10%
• 300°C έως 400°C: μείωση ικανότητας κατά 25%
• >400°C: ακατάλληλο για χρήση

ΠΡΌΣΘΕΤΕΣ ΠΑΡΑΤΗΡΉΣΕΙΣ ΑΣΦΑΛΕΊΑΣ

• Ο συντελεστής ασφαλείας είναι 4.
• Επιτρέπεται απόκλιση 5° στον άξονα ανύψωσης με μείωση ικανότητας κατά 10%.
• Η μέγιστη ασφαλής χρήση φτάνει τις 20.000 πλήρεις ανυψώσεις.
• Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
• Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
• Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 της Οδηγίας 2006/42/EC.

 ΑΠΑΓΟΡΕΎΕΤΑΙ:

• Η συνεχής περιστροφή της μάπας κατά τη διάρκεια ανύψωσης.
• Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
• Η χρήση σε θερμοκρασίες εκτός του εύρους -40°C έως 400°C.
• Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
• Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
• Η χρήση βιδών μεγαλύτερων διαστάσεων από τις προδιαγεγραμμένες.
• Η ανύψωση ανθρώπων.
• Η παραμονή κάτω από αιωρούμενο φορτίο.
• Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
• Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.

ΑΠΟΘΉΚΕΥΣΗ ΚΑΙ ΑΠΌΡΡΙΨΗ

• Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.
• Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.
• Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
