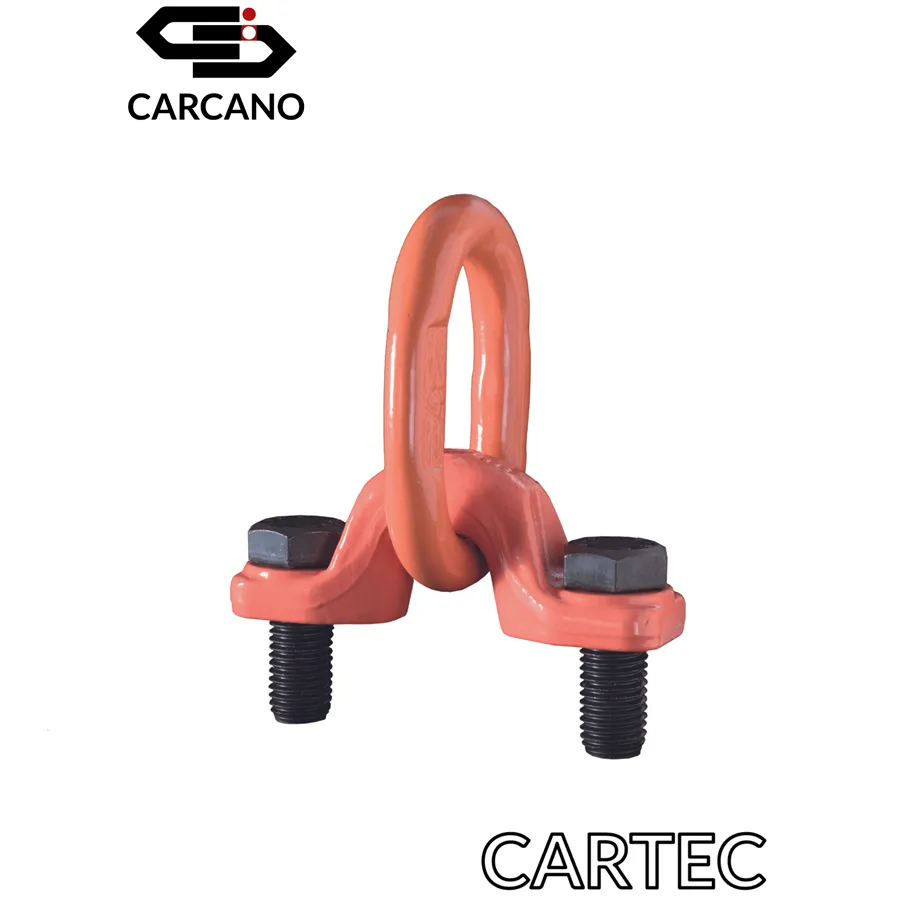

Βιδωτός Κρίκος Ανύψωσης – Grade 100 – Cartec

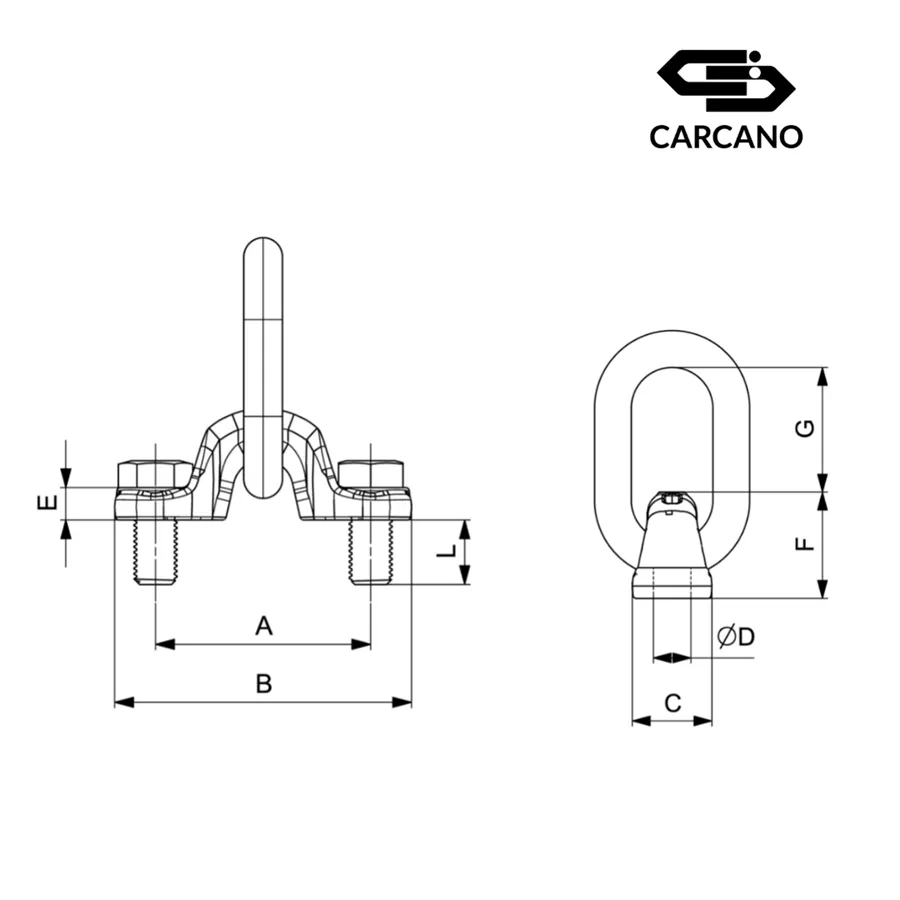

Βιδωτός Κρίκος Ανύψωσης σημείο αγκίστρωσης για ανυψώσεις.

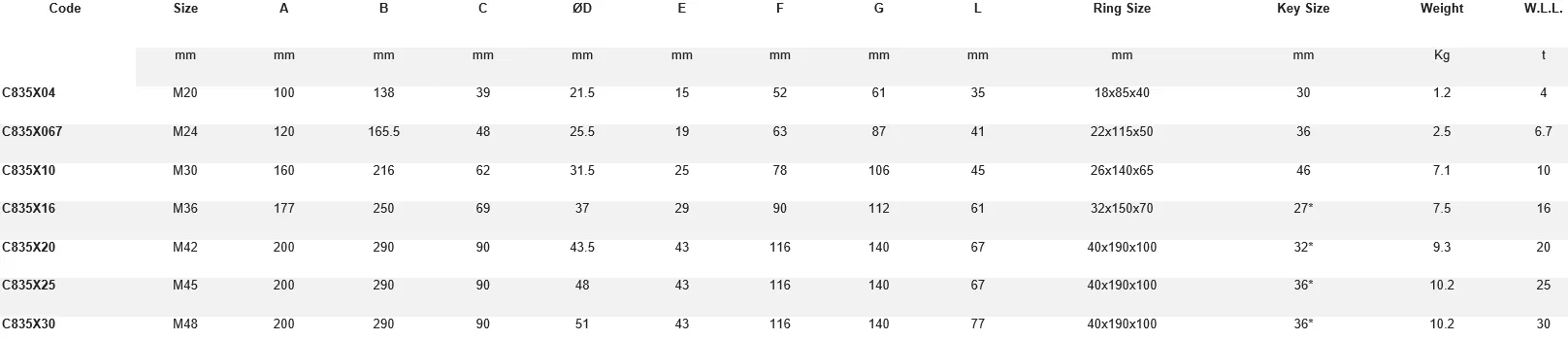

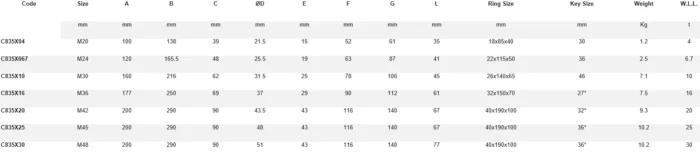

• Συντελεστής ασφαλείας 4
• Δακτύλιος για προσανατολισμό σε 120°
• Βίδα περιλαμβάνεται στη συσκευασία
• Από M20 έως M30 βίδα μαύρη γυαλισμένη clc 10.9 σύμφωνα με το πρότυπο UNI5739/ DIN933
  Βίδα από M36 έως M48, μαύρη, cl 10.9, σύμφωνα με τα πρότυπα UNI5931/DIN912
• Κατάλληλη για ανύψωση σε συνθήκες ασφάλειας σύμφωνα με την οδηγία για τα μηχανήματα 2006/42/ΕC
• Ο βραχίονας αγκύρωσης μπορεί να χρησιμοποιηθεί με απόλυτη ασφάλεια με μέγιστο 20.000 ανυψώσεις πλήρους φορτίου
• Βίδα, βραχίονας και δακτύλιος δοκιμασμένοι στο 100% με μαγνητική ροή
• Κατασκευασμένος από χάλυβα υψηλής αντοχής
• Βαμμένος με εποξική βαφή
• Δοκιμασμένος σε 20.000 κύκλους κόπωσης

Η μάπα με κωδικό προϊόντος C835X είναι Grade 100, για το ανάλογο προϊόν σε Grade 80 πατήστε εδώ.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Βιδωτός κρίκος ανύψωσης για ανύψωση φορτίων.

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIA)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIA

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

• Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
• Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
• Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
• Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
• Η μάπα είναι βιδωμένη σφιχτά στην επιφάνεια στήριξης και ο κρίκος περιστρέφεται ελεύθερα.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

• Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
• Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.
• Μετά από παρατεταμένη χρήση της μάπας, ελέγξτε τις βίδες στερέωσης.
• Η Μάπα πρέπει να εγκαθίσταται και να χρησιμοποιείται μόνο από εκπαιδευμένο προσωπικό σε νόμιμη ηλικία εργασίας, σύμφωνα με το Machinery Directive 2006/42/ΕC και τις μεταγενέστερες τροποποιήσεις της.
• Ο υπεύθυνος τεχνικός πρέπει να επιβλέπει τη διαδικασία ανύψωσης, εντοπίζοντας το κέντρο βάρους του φορτίου και τοποθετώντας τις μάπες με τρόπο που διασφαλίζει την ισορροπία.

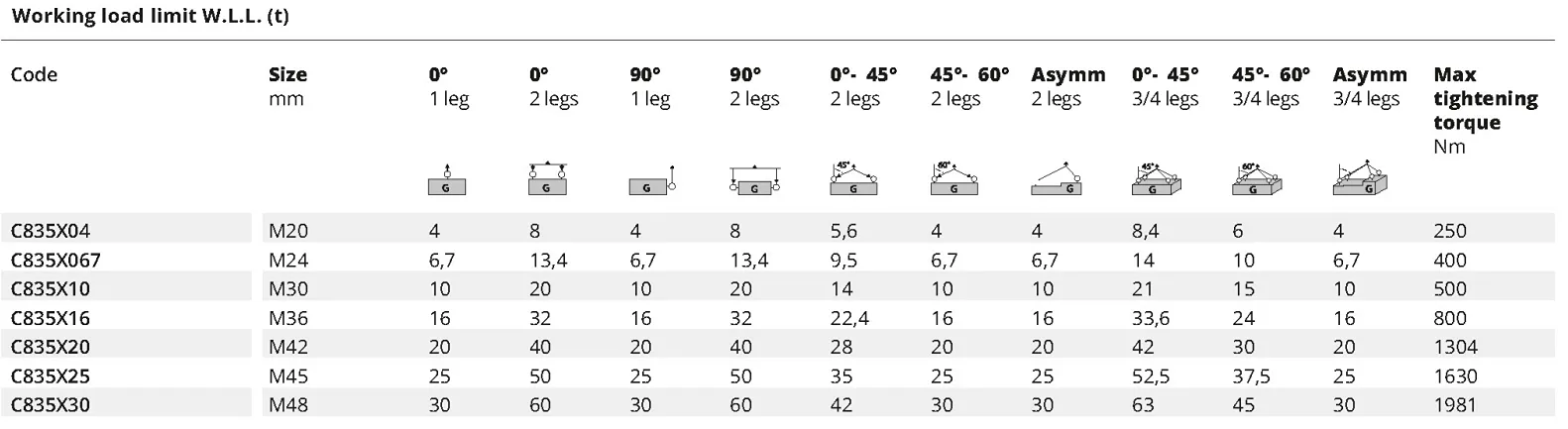

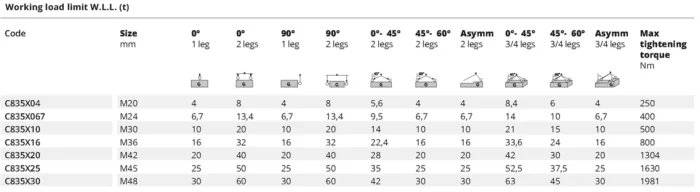

• Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
• Ο κρίκος μπορεί να περιστραφεί μέχρι 60° σύμφωνα με τον κάθετο άξονα.
• Να ελέγχεται η αντοχή του μητρικού σπειρώματος, το οποίο πρέπει να είναι από υλικό ίσης ή μεγαλύτερης αντοχής από χάλυβα S235JR (σύμφωνα με το UNI EN 10025).
• Το βάθος του σπειρώματος στο φορτίο πρέπει να είναι τουλάχιστον:
  1*d για χάλυβα
  1.25*d για χυτοσίδηρο
  1.5*d για χαμηλής αντοχής χυτοσίδηρο (Rm < 200 MPa)
  2*d για κράματα αλουμινίου
  2.5*d για κράματα αλουμινίου-μαγνησίου
• Η σπειροειδής οπή πρέπει να είναι κάθετη στην επιφάνεια εφαρμογής.
• Η επιφάνεια στήριξης πρέπει να είναι επίπεδη και επαρκώς μεγάλη ώστε να επιτρέπει πλήρη επαφή με την μάπα. Δεν επιτρέπεται χρήση σε λοξές/μη σταθερές επιφάνειες.
• Για την εγκατάσταση: βιδώστε χειροκίνητα το μπουλόνι με το μάτι χρησιμοποιώντας ένα κλειδί. Μην χρησιμοποιείτε προεκτάσεις ή εργαλεία που μπορεί να ασκήσουν υπερβολική ροπή στο μπουλόνι. Μην υπερβαίνετε τη συνιστώμενη ροπή που αναγράφεται στον πίνακα.
• Σφίξτε τη μάπα μέχρι να καθίσει πλήρως στην επιφάνεια.
• Μετά την εγκατάσταση, να επιβεβαιωθεί ότι ο κρίκος περιστρέφεται ελεύθερα
• Ο κρίκος πρέπει να είναι προσανατολισμένος προς την κατεύθυνση του φορτίου.

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 200°C: κατάλληλο για χρήση
• 200°C έως 300°C: μείωση ικανότητας κατά 10%
• 300°C έως 400°C: μείωση ικανότητας κατά 25%
• >400°C: ακατάλληλο για χρήση

Συντελεστής ασφαλείας 4

• Για ανυψωτικά εξαρτήματα που παραμένουν συνδεδεμένα στη δομή, συνιστούμε το εξάρτημα να ασφαλίζεται με κόλλα φρένου σπειρώματος.
• Η μέγιστη ασφαλής χρήση φτάνει τις 20.000 πλήρεις ανυψώσεις.
• Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
• Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
• Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

Εάν χρησιμοποιούνται βίδες που δεν παρέχονται από τον προμηθευτή, πρέπει να έχουν κατάλληλες διαστάσεις σε σχέση με το βραχίονα στον οποίο στερεώνονται οι βίδες, κλάση 10.9, και να ελέγχονται με μαγνητοσκόπηση με δειγματοληψία 100%.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

• Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
• Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 400°C.
• Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
• Η χρήση βιδών μεγαλύτερων διαστάσεων από τις προδιαγεγραμμένες.
• Δεν επιτρέπεται η ανύψωση με τάση και περιστροφή ή στρέβλωση υπό φορτίο στο βραχίονα αγκύρωσης.
• Η ανύψωση ανθρώπων.
• Η παραμονή κάτω από αιωρούμενο φορτίο.
• Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
• Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.
