Συγγολητός Γάντζος – Grade 100 – Cartec

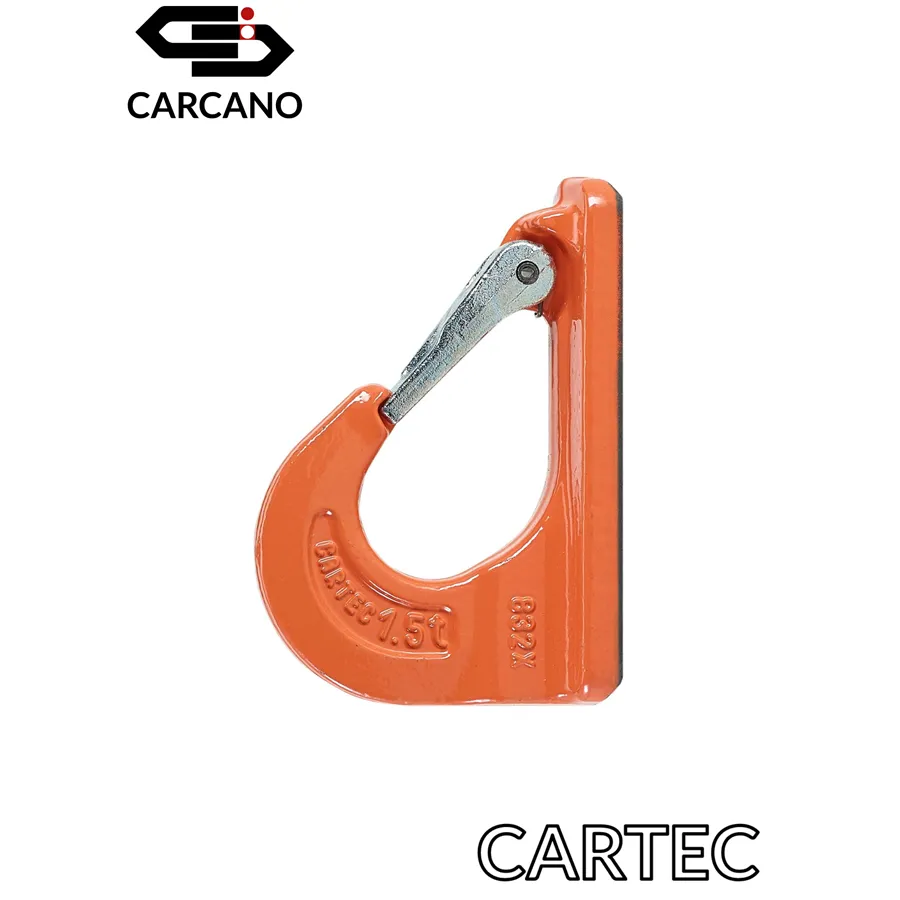

Συγγολητός Γάντζος σημείο αγκίστρωσης για ανυψώσεις.

Συντελεστής ασφαλείας 4
Για ασύμμετρα φορτία, να θυμάστε ότι η χωρητικότητα πρέπει να μειωθεί όπως φαίνεται στον πίνακα αναφοράς.
Ο γάντζος πρέπει πάντα να είναι ευθυγραμμισμένος με την κατεύθυνση έλξης.
Ο γάντζος μπορεί να χρησιμοποιηθεί με ασφάλεια έως και 20.000 ανυψώσεις με πλήρες φορτίο.
Κατασκευασμένος από χάλυβα υψηλής αντοχής.
Βαμμένο με εποξειδική βαφή
100% ελεγμένο με μαγνητική σκόνη
Ελεγμένο σε 20.000 κύκλους κόπωσης
Σχεδιασμένο, ελεγμένο και πιστοποιημένο σύμφωνα με τα τεχνικά πρότυπα GS-OA 15-04- EN 1677
Κατάλληλο για ασφαλή ανύψωση σύμφωνα με την οδηγία για τα μηχανήματα 2006/42/ΕC

Η μάπα με κωδικό προϊόντος C832X είναι Grade 100.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Συγκολλητός Γάντζος για ανύψωση φορτίων.

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIA)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIA

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
Κατά τη διάρκεια της πρόσδεσης/αποδέσμευσης των φορτίων, η ασφάλεια λειτουργεί πάντα και δεν παραμένει κλειδωμένη.
Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
Ο γάντζος δεν έχει υποστεί παραμόρφωση που να έχει προκαλέσει μετατόπιση της ευθυγράμμισης της ασφάλειας με τον ίδιο τον γάντζο και, σε κάθε περίπτωση, δεν έχει υποστεί άνοιγμα του λαιμού του γάντζου που υπερβαίνει το 10%.
Η φθορά του γάντζου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.

Η ΣΥΓΚΟΛΛΗΣΗ

Ο γάντζος που πρόκειται να συγκολληθεί πρέπει να τοποθετηθεί από εξειδικευμένο προσωπικό, καθώς χρησιμοποιείται για εργασίες ανύψωσης που πρέπει να διεξάγονται σύμφωνα με την οδηγία 2006/42/EC για τα μηχανήματα και τις μεταγενέστερες τροποποιήσεις της.
Ο εξειδικευμένος υπεύθυνος που επιβλέπει τις εργασίες ανύψωσης πρέπει πάντα να προσδιορίζει το κέντρο βάρους του φορτίου και να τοποθετεί την συγκολλητή μάπα με τρόπο που να εγγυάται ότι το φορτίο είναι πάντα ισορροπημένο.

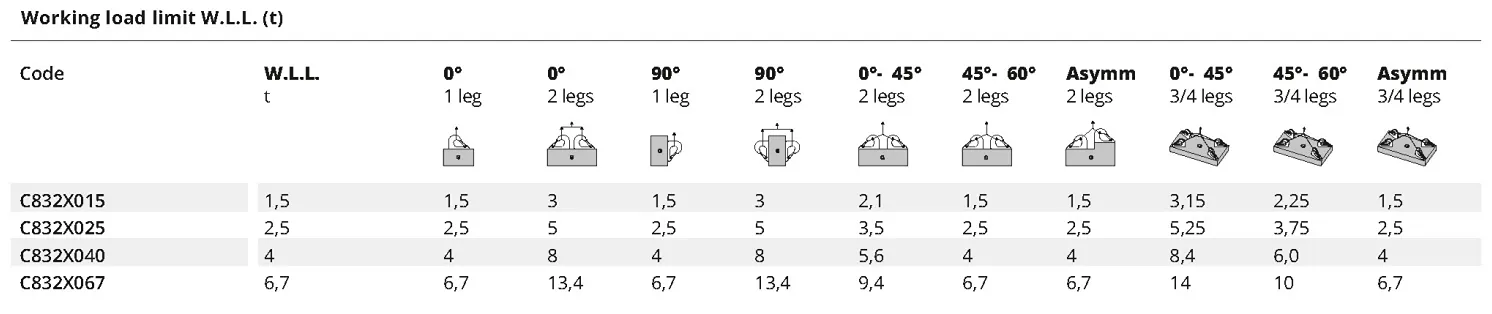

Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
Η συγκόλληση πρέπει να γίνεται από εξειδικευμένο προσωπικό σύμφωνα με το πρότυπο EN ISO 9606.
Τα υλικά από τα οποία αποτελείται η κάτω πλευρά του συγκολλητού γάντζου είναι όπως ορίζονται στον πίνακα, από χάλυβα 23MnNiCrMo5-2 σύμφωνα με το πρότυπο DIN17115, σκληρυμένο και βαμμένο, και από χάλυβα 39NiCrMo3 σύμφωνα με το πρότυπο EN 10083, σκληρυμένο και βαμμένο.
Το υλικό που χρησιμοποιείται για τη συγκόλληση πρέπει να είναι κατάλληλο και να αντέχει στα φορτία
Η συγκολλητική ραφή πρέπει να είναι στρογγυλή και κλειστή.

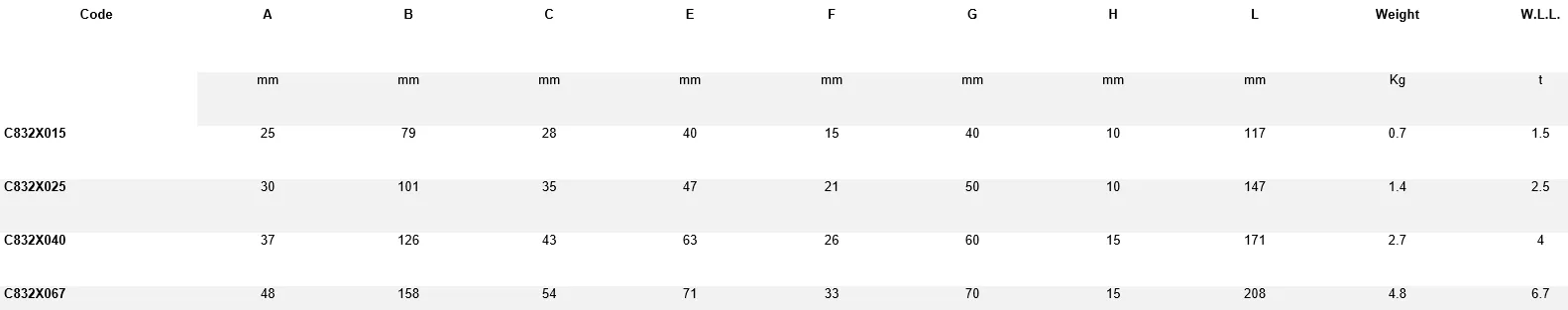

Το ελάχιστο πάχος του συγκολλητικού κορδονιού καθορίζεται στον πίνακα αναφορών.
Η συγκολλητική ραφή πρέπει να είναι τύπου HV και να έχει συνεχή γωνία. Αυτή η συγκόλληση συμμορφώνεται με το πρότυπο DIN 18800.
Για τη συγκόλληση της μάπας, η θερμοκρασία προθέρμανσης πρέπει να είναι μεταξύ 130°C και 170°C .
Απαγορεύεται η επαναλαμβανόμενη ψύξη της συγκόλλησης.

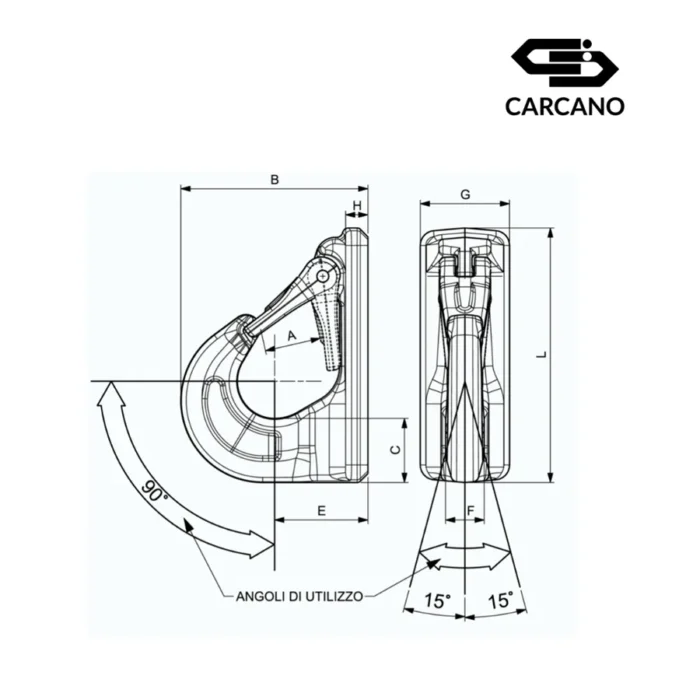

Τοποθετήστε το γάντζο με τρόπο κατάλληλο για το φορτίο που πρόκειται να ανυψωθεί και έτσι ώστε να αποφεύγονται μη επιτρεπόμενες καταπονήσεις, όπως στρέβλωση ή ανατροπή του φορτίου. Το άγκιστρο πρέπει πάντα να τοποθετείται στην κατεύθυνση έλξης σύμφωνα με το υποδεικνυόμενο σχήμα.

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-40°C: ακατάλληλο για χρήση
• -40°C έως 200°C: κατάλληλο για χρήση
• 200°C έως 300°C: μείωση ικανότητας κατά 10%
• 300°C έως 400°C: μείωση ικανότητας κατά 25%
• >400°C: ακατάλληλο για χρήση

Συντελεστής ασφαλείας 4

Ο ΤΟΙΧΟΣ ΣΤΗΡΙΞΗΣ

Βεβαιωθείτε ότι είναι κατάλληλος για συγκόλληση (συνηθισμένος χάλυβας με μέγιστη περιεκτικότητα σε άνθρακα 0,40%). Για λόγους ασφαλείας, ζητήστε έγκριση από τον κατασκευαστή.
Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στην επιφάνεια, ρωγμές ή τραχύτητα.
Βεβαιωθείτε ότι είναι αρκετά επίπεδο, ώστε να εξασφαλιστεί μια καλή βάση για την επιφάνεια της βάσης που θα συγκολληθεί.
Βεβαιωθείτε ότι είναι αρκετά μεγάλο ώστε να αποτρέπεται η παραμόρφωση ή η ρήξη λόγω τάσης.

Γενικές Οδηγίες

Η μέγιστη ασφαλής χρήση φτάνει τις 20.000 πλήρεις ανυψώσεις.
Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

Μην χρησιμοποιείτε τους συγκολλητούς γάντζους σε γωνίες που διαφέρουν από αυτές που υποδεικνύονται στα συνημμένα διαγράμματα.
Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
Η χρήση σε θερμοκρασίες εκτός του εύρους -40°C έως 400°C.
Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
Η ανύψωση ανθρώπων.
Η παραμονή κάτω από αιωρούμενο φορτίο.
Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
Εάν γίνουν αλλαγές, επισκευές ή/και επεξεργασίες στο προϊόν, οι όροι της εγγύησης παύουν να ισχύουν και ο κατασκευαστής αποποιείται κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:

Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.

Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
