Σύνδεσμος Quick Link INOX

Τι είναι ο Σύνδεσμος Quick Link INOX

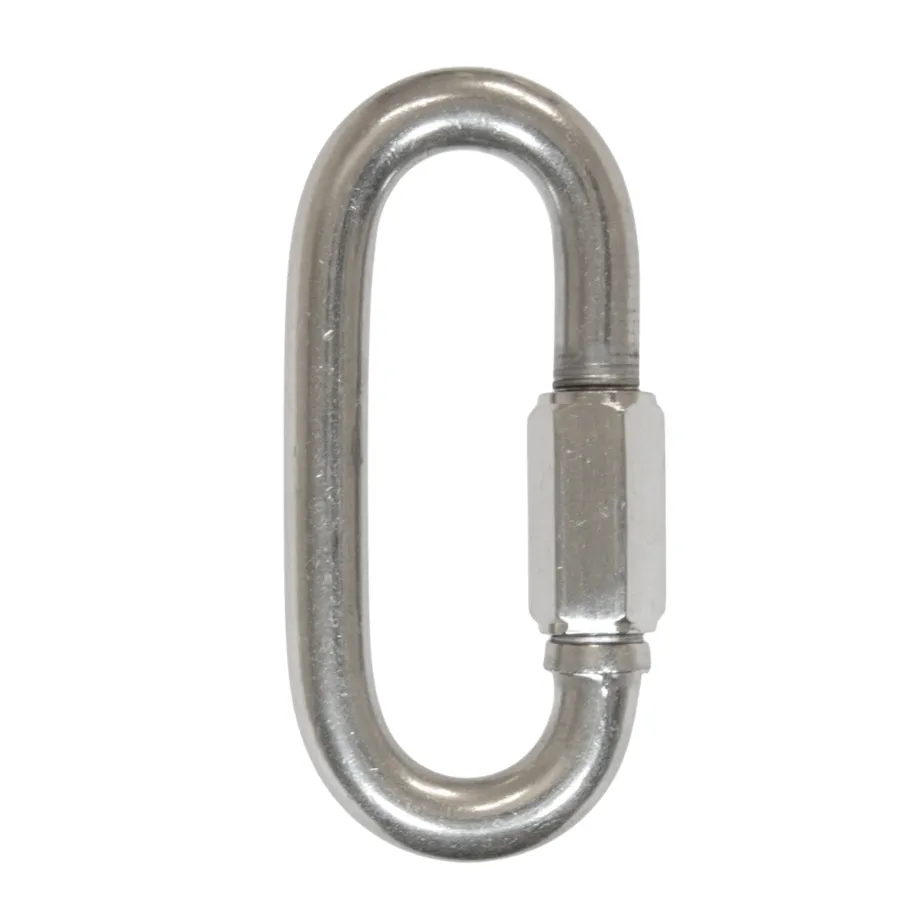

Ο σύνδεσμος Quick Link INOX είναι ανοξείδωτο εξάρτημα για τη δημιουργία γρήγορων και αφαιρούμενων συνδέσεων.

Το οβάλ σώμα του διαθέτει κοχλιωτό κλείσιμο, το οποίο ανοίγει για την τοποθέτηση των εξαρτημάτων και βιδώνει ξανά για την ολοκλήρωση της σύνδεσης. Έτσι, μπορεί να συνδέσει αλυσίδες, κρίκους, σχοινιά και άλλα συμβατά στοιχεία.

Το A544 κατασκευάζεται από ανοξείδωτο χάλυβα AISI 316. Παράλληλα, η Carcano το εντάσσει στα ανοξείδωτα εξαρτήματα για συρματόσχοινα και αλυσίδες.

Βασικά χαρακτηριστικά

Σύνδεσμος τύπου Quick Link
Οβάλ γεωμετρία
Κοχλιωτό σύστημα ανοίγματος και κλεισίματος
Κατασκευή από ανοξείδωτο χάλυβα AISI 316
Αυξημένη αντοχή στην υγρασία και στη διάβρωση
Κατάλληλος για αφαιρούμενες συνδέσεις
Διαθέσιμος σε διαφορετικές διαμέτρους

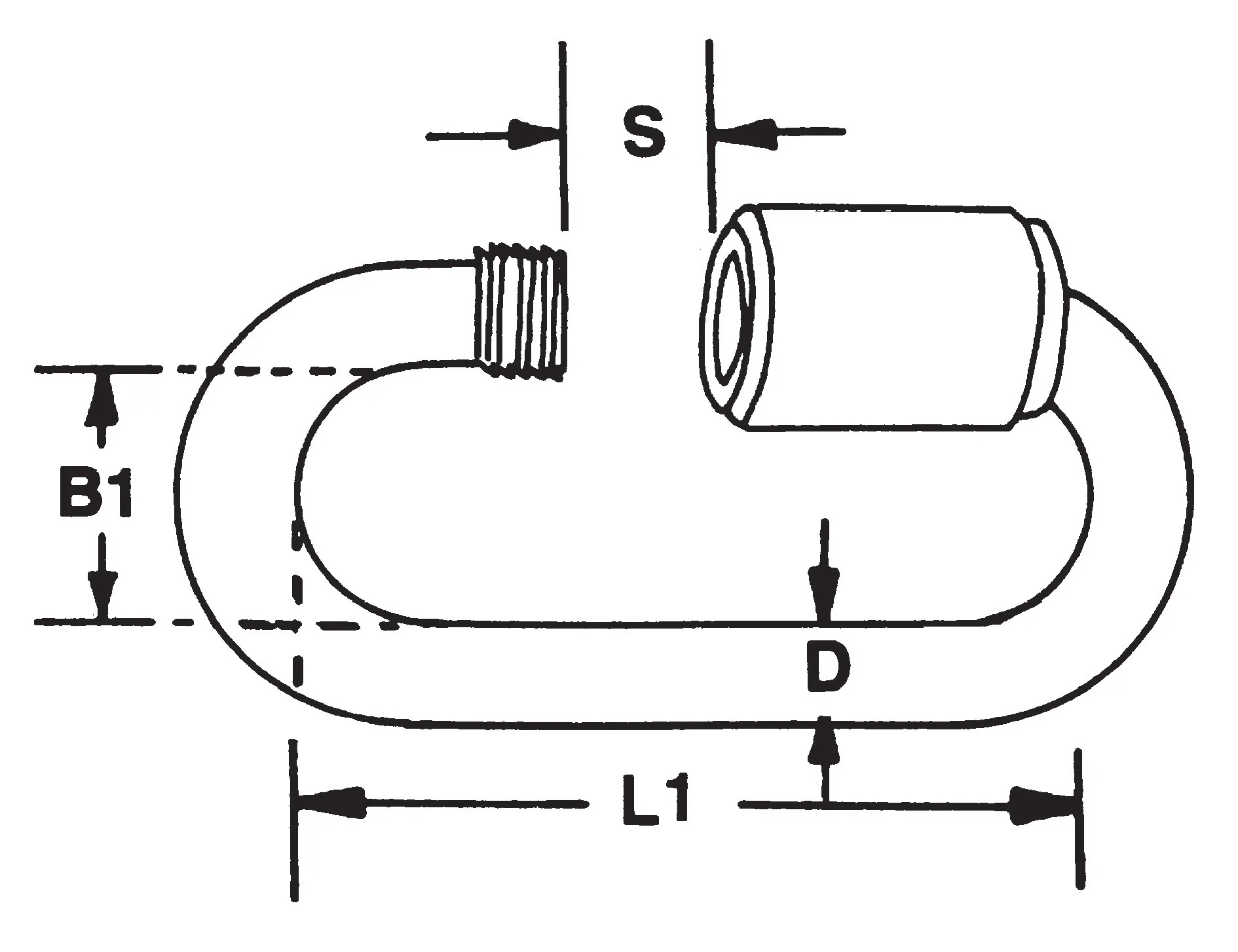

Τεχνικές διαστάσεις D, L1, B1 και S
Κωδικός προϊόντος A544
Brand Carfer

Πού χρησιμοποιείται

Ο σύνδεσμος Quick Link INOX χρησιμοποιείται σε εφαρμογές όπου απαιτείται πρακτική σύνδεση και εύκολη αποσύνδεση συμβατών εξαρτημάτων.

Είναι κατάλληλος για εξοπλισμό σκαφών, αλυσίδες, σχοινιά, συρματόσχοινα και γενικές τεχνικές συνδέσεις. Επιπλέον, η κατασκευή από AISI 316 τον καθιστά κατάλληλη επιλογή για περιβάλλοντα με υγρασία ή συχνή έκθεση σε θαλάσσιες συνθήκες.

Η σωστή διάσταση πρέπει να επιλέγεται σύμφωνα με το άνοιγμα του συνδέσμου και τη γεωμετρία των στοιχείων που πρόκειται να συνδεθούν.

Οδηγίες χρήσης

Πριν από την τοποθέτηση, επιλέξτε τον σύνδεσμο που εφαρμόζει σωστά στα εξαρτήματα της εφαρμογής.

Αρχικά, ξεβιδώστε το κοχλιωτό τμήμα μέχρι να δημιουργηθεί επαρκές άνοιγμα. Στη συνέχεια, περάστε τα συμβατά εξαρτήματα μέσα στο σώμα του συνδέσμου.

Τέλος, βιδώστε πλήρως το κλείσιμο μέχρι να ασφαλίσει η σύνδεση.

Κατά τη χρήση:

Το κοχλιωτό κλείσιμο πρέπει να έχει βιδωθεί πλήρως
Τα σπειρώματα πρέπει να είναι καθαρά και χωρίς φθορά
Τα εξαρτήματα πρέπει να εφαρμόζουν χωρίς πίεση ή σφήνωμα
Η διάμετρος πρέπει να είναι κατάλληλη για τη σύνδεση
Η δύναμη δεν πρέπει να εφαρμόζεται επάνω στο κοχλιωτό κλείσιμο
Πρέπει να αποφεύγονται οι απότομες κρούσεις
Δεν πρέπει να ασκείται μη προβλεπόμενη πλευρική καταπόνηση
Η σύνδεση πρέπει να ελέγχεται πριν από κάθε χρήση

Για τη σωστή επιλογή μεγέθους, συμβουλευτείτε τον επίσημο τεχνικό πίνακα με τις διαστάσεις D, L1, B1 και S.

Επιτρεπόμενη φόρτιση

Η επίσημη τεχνική παρουσίαση του A544 δημοσιεύει τις διαστάσεις και το βάρος κάθε έκδοσης. Ωστόσο, δεν εμφανίζει συγκεκριμένη τιμή S.W.L. ή W.L.L. για τον σύνδεσμο.

Επομένως, το προϊόν δεν πρέπει να παρουσιάζεται ως πιστοποιημένο εξάρτημα ανύψωσης συγκεκριμένου φορτίου χωρίς πρόσθετη τεχνική τεκμηρίωση.

Πριν χρησιμοποιηθεί σε σύνδεση που δέχεται μηχανική καταπόνηση, πρέπει να επιβεβαιώνονται:

Η προβλεπόμενη εφαρμογή
Το επιτρεπόμενο φορτίο
Η σωστή διάμετρος του συνδέσμου
Η κατεύθυνση εφαρμογής της δύναμης
Η συμβατότητα των επιμέρους εξαρτημάτων
Η πλήρης ασφάλιση του κοχλιωτού κλεισίματος

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Το σώμα δεν παρουσιάζει ρωγμές ή παραμορφώσεις
Η οβάλ γεωμετρία δεν έχει αλλοιωθεί
Το κοχλιωτό κλείσιμο βιδώνει ομαλά
Τα σπειρώματα δεν έχουν φθαρεί ή παραμορφωθεί
Το κλείσιμο ασφαλίζει πλήρως
Δεν υπάρχει έντονη φθορά ή τοπική διάβρωση
Δεν υπάρχουν αιχμηρές ακμές ή βαθιά χτυπήματα
Η διάσταση είναι σωστή για τη συγκεκριμένη σύνδεση
Δεν έχουν πραγματοποιηθεί τροποποιήσεις ή επισκευές

Αν εντοπιστεί ρωγμή, παραμόρφωση ή φθορά στο σπείρωμα, αποσύρετε αμέσως τον σύνδεσμο από τη χρήση.

Περιοδικός τεχνικός έλεγχος

Ο σύνδεσμος πρέπει να ελέγχεται περιοδικά, ανάλογα με τη συχνότητα και τις συνθήκες χρήσης.

Επιπλέον, σε εφαρμογές με συνεχή έκθεση σε θαλάσσιο περιβάλλον απαιτούνται συχνότερες επιθεωρήσεις.

Κατά τον έλεγχο, εξετάστε:

Το οβάλ σώμα
Το κοχλιωτό κλείσιμο
Τα εξωτερικά και εσωτερικά σπειρώματα
Τα σημεία επαφής
Τυχόν μεταβολή των αρχικών διαστάσεων
Την παρουσία ρωγμών ή παραμορφώσεων
Την κατάσταση της ανοξείδωτης επιφάνειας

Παράλληλα, βεβαιωθείτε ότι ο σύνδεσμος ανοίγει και κλείνει χωρίς εμπλοκές.

Θερμοκρασία χρήσης

Η επίσημη σελίδα του A544 δεν αναφέρει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας.

Συνεπώς, πριν από χρήση σε πολύ χαμηλές ή υψηλές θερμοκρασίες, πρέπει να επιβεβαιώνεται η καταλληλότητα του προϊόντος με την KIROSAV ή τον κατασκευαστή.

Απαγορεύεται

Η χρήση χωρίς επιβεβαιωμένο επιτρεπόμενο φορτίο
Η χρήση ως πιστοποιημένο εξάρτημα ανύψωσης χωρίς τεκμηριωμένο WLL ή SWL
Η χρήση χωρίς πλήρες βίδωμα του κλεισίματος
Η χρήση με φθαρμένα ή κατεστραμμένα σπειρώματα
Η χρήση με μη συμβατά εξαρτήματα
Η εφαρμογή δύναμης επάνω στο κοχλιωτό κλείσιμο
Η μη προβλεπόμενη πλευρική φόρτιση
Η χρήση με ρωγμές ή εμφανείς παραμορφώσεις
Η χρήση μετά από έντονη μηχανική καταπόνηση χωρίς έλεγχο
Η τροποποίηση, συγκόλληση ή μη εγκεκριμένη επισκευή
Η χρήση για ανύψωση ή συγκράτηση ανθρώπων

Η ελλιπής ασφάλιση του κοχλιωτού κλεισίματος μπορεί να οδηγήσει σε άνοιγμα και αστοχία της σύνδεσης.

Αποθήκευση

Αποθηκεύστε τον σύνδεσμο σε καθαρό και ξηρό περιβάλλον.

Μετά από χρήση σε θαλάσσιες συνθήκες, απομακρύνετε άλατα, άμμο και άλλους ρύπους. Ιδιαίτερη προσοχή πρέπει να δίνεται στα σπειρώματα, ώστε να διατηρείται η ομαλή λειτουργία του κλεισίματος.

Παρότι το AISI 316 προσφέρει αυξημένη αντοχή στη διάβρωση, ο τακτικός καθαρισμός συμβάλλει στη διατήρηση της επιφάνειας και της λειτουργικότητας του προϊόντος.
