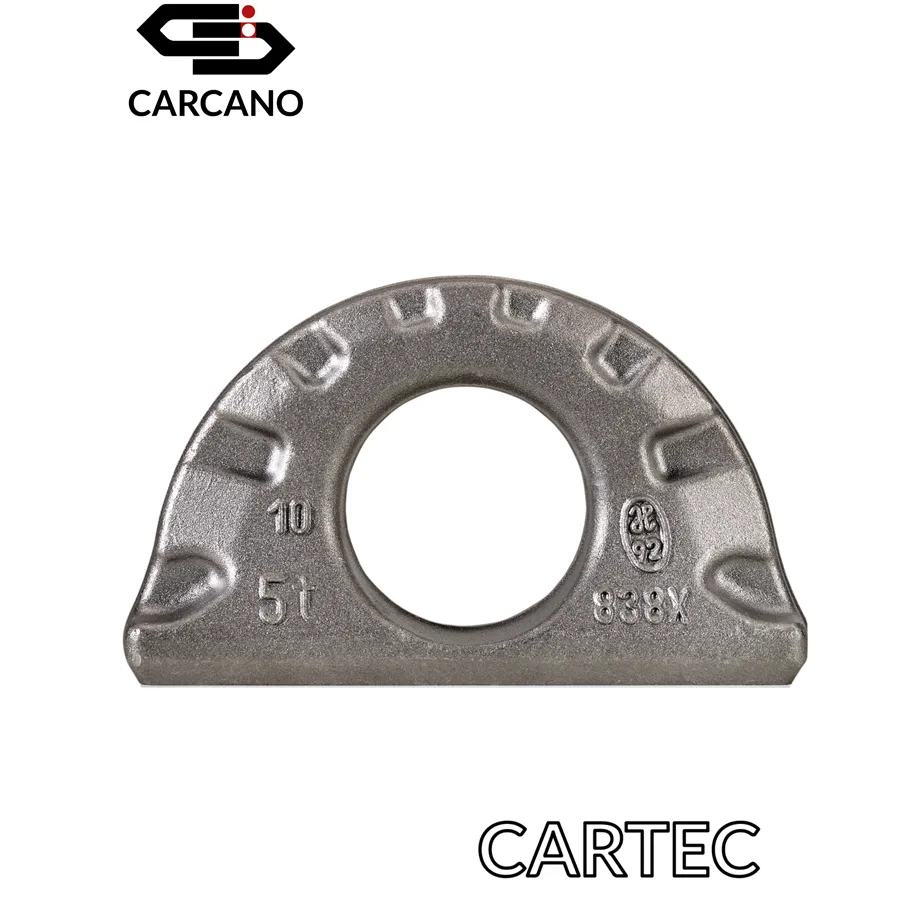

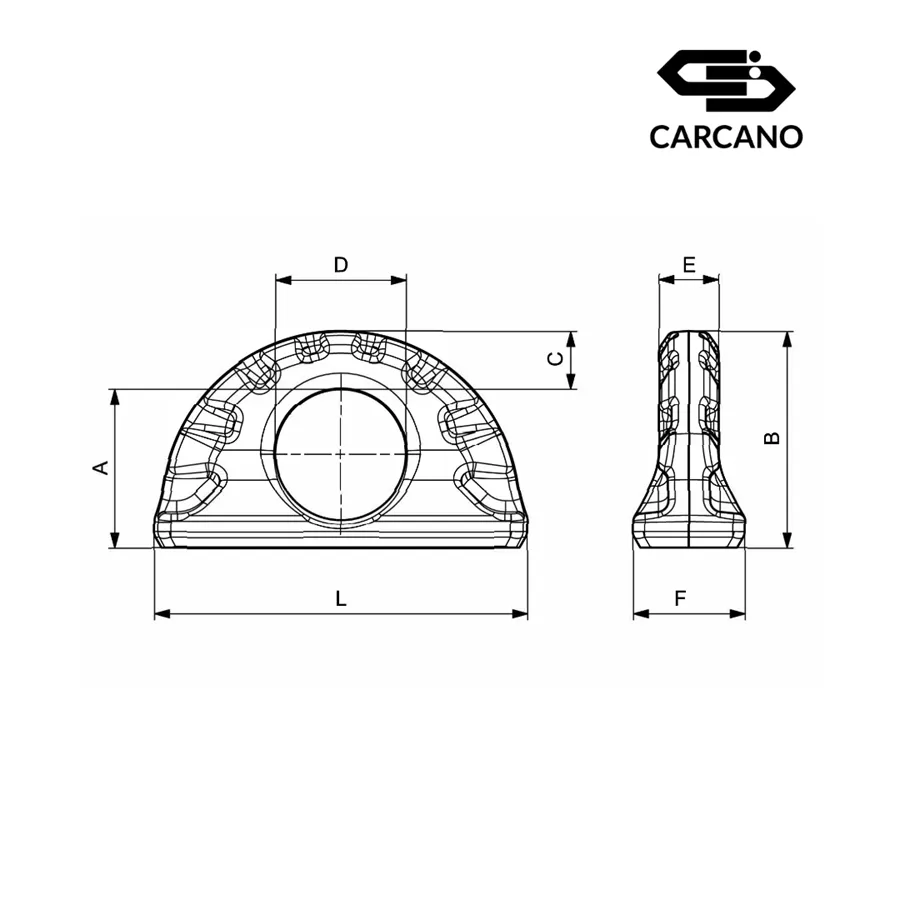

Συγκολλητός Κρίκος Ανύψωσης – Grade 80 – Cartec

Συγκολλητός Κρίκος Ανύψωσης σημείο αγκίστρωσης για ανυψώσεις.

Συντελεστής ασφαλείας 4
Το σημείο συγκόλλησης μπορεί να χρησιμοποιηθεί με απόλυτη ασφάλεια έως και 20.000 ανυψώσεις με πλήρες φορτίο
Σε περίπτωση ανυψώσεων υψηλού κινδύνου, πρέπει να διασφαλίζονται οι συνθήκες ασφάλειας για τα άτομα που εκτίθενται σε κινδύνους
Η μη τήρηση αυτών των οδηγιών μπορεί να προκαλέσει υλικές ζημιές ή σωματικές βλάβες
Τεκμηρίωση που συντάχθηκε σύμφωνα με τις διατάξεις του σημείου 1.7.4.2 της οδηγίας 2006/42/ΕΚ
Η συγκόλληση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τις διατάξεις του προτύπου EN ISO 9606-1
Το σημείο συγκόλλησης είναι κατασκευασμένο από σκληρυμένο χάλυβα 23MnNiCrMo5-2 σύμφωνα με το πρότυπο DIN17115

Η μάπα με κωδικό προϊόντος C838X είναι Grade 80.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Συγκολλητό σημείο ανύψωσης για ανύψωση φορτίων ή για συγκόλληση σε εξοπλισμό ανύψωσης φορτίων.

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIA)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIA

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
Τα εξαρτήματα που συναρμολογούνται στο σημείο ανύψωσης 838X για την ανύψωση πρέπει να κινούνται ελεύθερα χωρίς εμπόδια και να ταιριάζουν σε μέγεθος και χωρητικότητα με το φορτίο που πρόκειται να ανυψωθεί.
Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.

Η ΣΥΓΚΟΛΛΗΣΗ

Η μάπα συγκόλλησης που πρόκειται να συγκολληθεί πρέπει να τοποθετηθεί από εξειδικευμένο προσωπικό, καθώς χρησιμοποιείται για εργασίες ανύψωσης που πρέπει να διεξάγονται σύμφωνα με την οδηγία 2006/42/EC για τα μηχανήματα και τις μεταγενέστερες τροποποιήσεις της.
Ο εξειδικευμένος υπεύθυνος που επιβλέπει τις εργασίες ανύψωσης πρέπει πάντα να προσδιορίζει το κέντρο βάρους του φορτίου και να τοποθετεί την συγκολλητή μάπα με τρόπο που να εγγυάται ότι το φορτίο είναι πάντα ισορροπημένο.

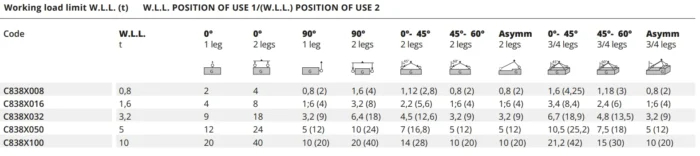

Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
Η συγκόλληση πρέπει να γίνεται από εξειδικευμένο προσωπικό σύμφωνα με το πρότυπο EN ISO 9606.

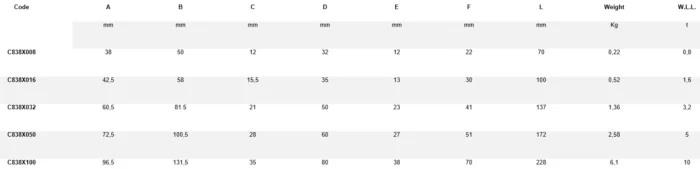

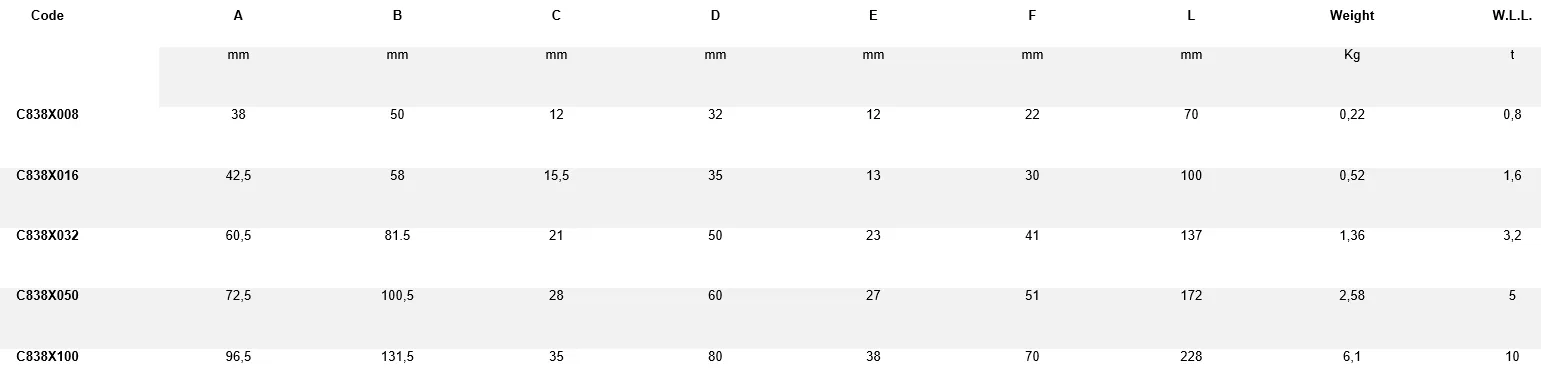

Τα υλικά από τα οποία αποτελείται η κάτω πλευρά της συγκολλητής μάπας είναι όπως ορίζονται στον πίνακα, από χάλυβα 23MnNiCrMo5-2 σύμφωνα με το πρότυπο DIN17115.
Το υλικό που χρησιμοποιείται για τη συγκόλληση πρέπει να είναι κατάλληλο και να αντέχει στα φορτία
Η συγκολλητική ραφή πρέπει να είναι στρογγυλή και κλειστή.
Το ελάχιστο πάχος του συγκολλητικού κορδονιού καθορίζεται στον πίνακα αναφορών.
Η συγκολλητική ραφή πρέπει να είναι τύπου HV και να έχει συνεχή γωνία. Αυτή η συγκόλληση συμμορφώνεται με το πρότυπο DIN 18800.
Εκτελέστε τουλάχιστον δύο επικαλυπτόμενες συγκολλήσεις για να εξασφαλίσετε τη σωστή διείσδυση.
Για τη συγκόλληση της μάπας, η θερμοκρασία προθέρμανσης πρέπει να είναι μεταξύ 130°C και 170°C .
Απαγορεύεται η επαναλαμβανόμενη ψύξη της συγκόλλησης.

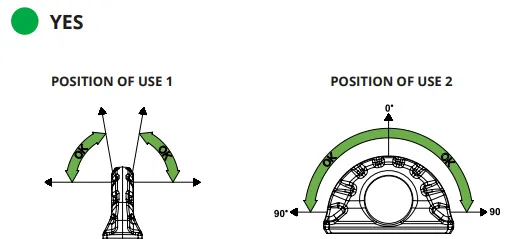

Τοποθετήστε τη μάπα με τρόπο κατάλληλο για το φορτίο που πρόκειται να ανυψωθεί και έτσι ώστε να αποφεύγονται μη επιτρεπόμενες καταπονήσεις, όπως στρέβλωση ή ανατροπή του φορτίου. Το άγκιστρο πρέπει πάντα να τοποθετείται στην κατεύθυνση έλξης σύμφωνα με το υποδεικνυόμενο σχήμα.

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-40°C: ακατάλληλο για χρήση
• -40°C έως 200°C: κατάλληλο για χρήση
• 200°C έως 300°C: μείωση ικανότητας κατά 10%
• 300°C έως 400°C: μείωση ικανότητας κατά 25%
• >400°C: ακατάλληλο για χρήση

Συντελεστής ασφαλείας 4

Ο ΤΟΙΧΟΣ ΣΤΗΡΙΞΗΣ

Βεβαιωθείτε ότι είναι κατάλληλος για συγκόλληση (συνηθισμένος χάλυβας με μέγιστη περιεκτικότητα σε άνθρακα 0,40%). Για λόγους ασφαλείας, ζητήστε έγκριση από τον κατασκευαστή.
Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στην επιφάνεια, ρωγμές ή τραχύτητα.
Βεβαιωθείτε ότι είναι αρκετά επίπεδο, ώστε να εξασφαλιστεί μια καλή βάση για την επιφάνεια της βάσης που θα συγκολληθεί.
Βεβαιωθείτε ότι είναι αρκετά μεγάλο ώστε να αποτρέπεται η παραμόρφωση ή η ρήξη λόγω τάσης.

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ

Η μέγιστη ασφαλής χρήση φτάνει τις 20.000 πλήρεις ανυψώσεις.
Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

Μην χρησιμοποιείτε τις συγκολλητές μάπες σε γωνίες που διαφέρουν από αυτές που υποδεικνύονται στα συνημμένα διαγράμματα.
Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
Η χρήση σε θερμοκρασίες εκτός του εύρους -40°C έως 400°C.
Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
Η ανύψωση ανθρώπων.
Η παραμονή κάτω από αιωρούμενο φορτίο.
Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:

Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.

Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
