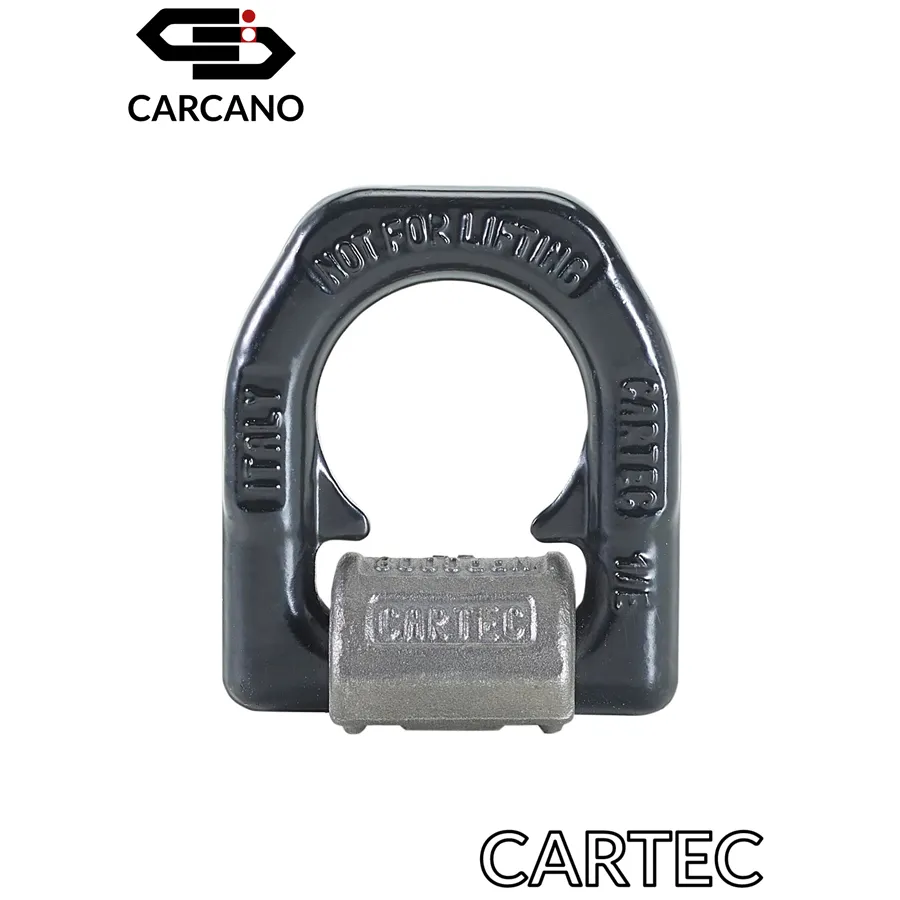

Συγκολλητή Μάπα Πρόσδεσης με Μονή Βάση – Grade 100 – Cartec

Συγκολλητή Μάπα Πρόσδεσης με Μονή Βάση σημείο αγκίστρωσης για προσδέσεις.

• Συντελεστής ασφαλείας 2
• Ολόκληρη η περίμετρος της βάσης πρέπει να είναι συγκολλημένη, εκτός από την περιοχή αποστράγγισης νερού.
• Δακτύλιος δοκιμασμένος 100% με μαγνητική ροή.
• Αναφορές οδηγιών που πρέπει να ληφθούν υπόψη για την επιλογή και την τοποθέτηση του βραχίονα 821: EN 12640 – EN 75410 – EN 12195/1

Η παραπάνω μάπα πρόσδεσης έχει κωδικό προϊόντος C831X, για την ανάλογη μάπα για ανυψώσεις πατήστε εδώ.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Συγκολλητή μάπα άγκιστρο για πρόσδεση

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

• Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
• Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
• Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
• Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
• Η συγκόλληση είναι άθικτη και δεν παρουσιάζει φθορά, διάβρωση ή ρωγμές.
• Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

• Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.

Η ΣΥΓΚΟΛΛΗΣΗ

• Η μάπα συγκόλλησης που πρόκειται να συγκολληθεί πρέπει να τοποθετηθεί από εξειδικευμένο προσωπικό, καθώς χρησιμοποιείται για εργασίες ανύψωσης που πρέπει να διεξάγονται σύμφωνα με την οδηγία 2006/42/EC για τα μηχανήματα και τις μεταγενέστερες τροποποιήσεις της.
• Η συγκόλληση πρέπει να γίνεται από εξειδικευμένο προσωπικό σύμφωνα με το πρότυπο EN ISO 9606.
• Οι βάσεις που θα συγκολληθούν είναι κατασκευασμένες από χάλυβα S355J2+N.
• Η συγκολλητική ραφή πρέπει να είναι στρογγυλή και κλειστή.
• Προσοχη:

Συγκολλήστε τη βάση της μάπας σε κάθετη θέση. Για να μην επηρεαστεί η λειτουργικότητα του ελατηρίου, περιμένετε να κρυώσει το σημείο συγκόλλησης πριν γείρετε/προσανατολίσετε τον κρίκο

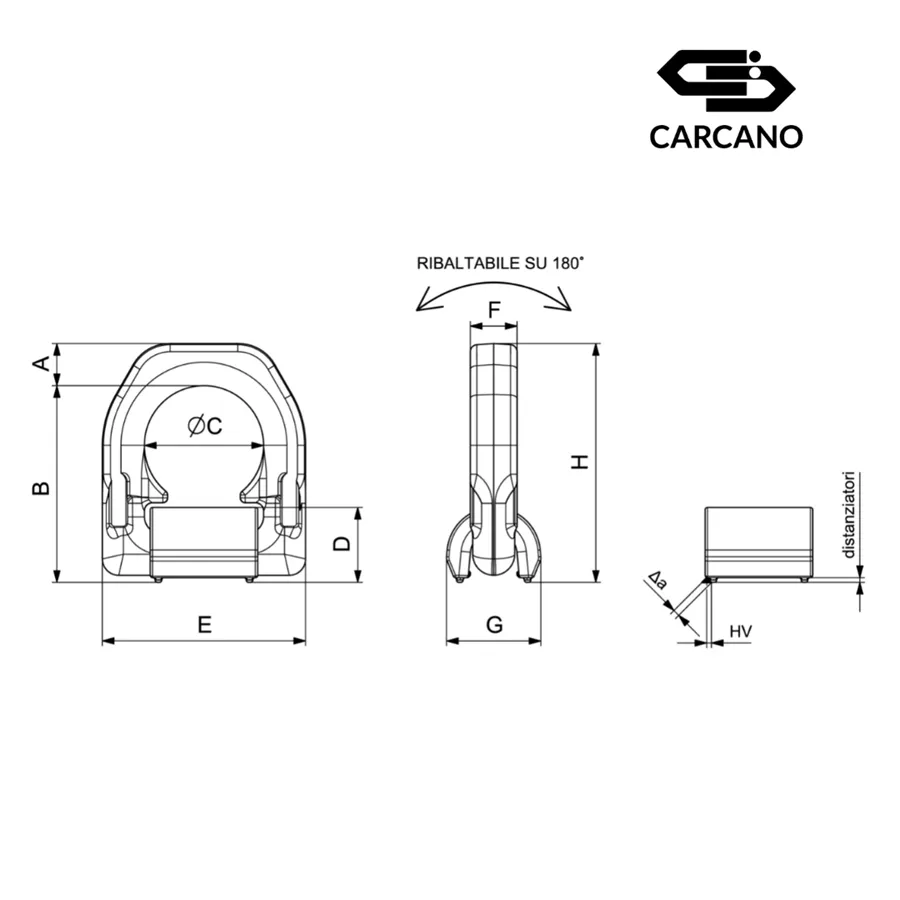

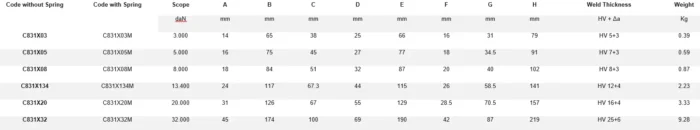

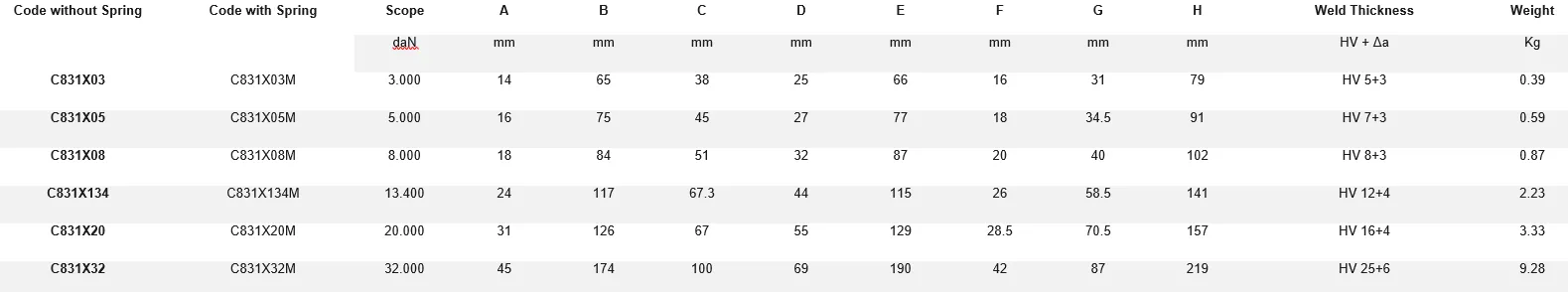

• Το ελάχιστο πάχος της συγκολλητής ραφής καθορίζεται στον πίνακα αναφορών.
• Η συγκολλητική ραφή πρέπει να είναι τύπου HV και να έχει συνεχή γωνία. Αυτή η συγκόλληση συμμορφώνεται με το πρότυπο DIN 18800.
• Για τη συγκόλληση της μάπας, η θερμοκρασία προθέρμανσης πρέπει να είναι μεταξύ 130°C και 170°C .
• Ποτέ μην συγκολλάτε απευθείας σφυρήλατους και σκληρυμένους σφιγκτήρες (βαμμένους σε μαύρο χρώμα) και αποφύγετε τη θέρμανση αυτών των σφιγκτήρων κατά τη συγκόλληση
• Αποφύγετε την απότομη ψύξη της συγκόλλησης
• Τοποθετήστε την συγκολλητή μάπα σύμφωνα με το φορτίο που πρόκειται να ανυψωθεί, προσέχοντας να αποφύγετε μη επιτρεπόμενες καταπονήσεις, όπως στρέβλωση ή ανατροπή του φορτίου.

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 200°C: κατάλληλο για χρήση
• 200°C έως 300°C: μείωση ικανότητας κατά 10%
• 300°C έως 400°C: μείωση ικανότητας κατά 25%
• >400°C: ακατάλληλο για χρήση

• Συντελεστής ασφαλείας 2

Ο ΤΟΙΧΟΣ ΣΤΗΡΙΞΗΣ

• Βεβαιωθείτε ότι είναι κατάλληλος για συγκόλληση (συνηθισμένος χάλυβας με μέγιστη περιεκτικότητα σε άνθρακα 0,40%). Για λόγους ασφαλείας, ζητήστε έγκριση από τον κατασκευαστή.
• Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στην επιφάνεια, ρωγμές ή τραχύτητα.
• Βεβαιωθείτε ότι είναι αρκετά επίπεδο, ώστε να εξασφαλιστεί μια καλή βάση για την επιφάνεια της βάσης που θα συγκολληθεί.
• Βεβαιωθείτε ότι είναι αρκετά μεγάλο ώστε να αποτρέπεται η παραμόρφωση ή η ρήξη λόγω τάσης.
• Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
• Πρότυπα που πρέπει να λαμβάνονται υπόψη για την επιλογή και την τοποθέτηση των σφιγκτήρων, άρθρο 821: EN 12640 – EN 75410 – EN 12195/1

ΑΠΑΓΟΡΕΥΕΤΑΙ:

• Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
• Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 400°C.
• Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
• Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
• Η ανύψωση ανθρώπων.
• Ποτέ μην συγκολλάτε απευθείας τους σφυρήλατους και σκληρυμένους σφιγκτήρες (βαμμένους σε μαύρο χρώμα) και αποφύγετε τη θέρμανση αυτών των σφιγκτήρων κατά τη συγκόλληση.
• Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
• Εάν γίνουν αλλαγές, επισκευές ή/και επεξεργασίες στο προϊόν, οι όροι της εγγύησης παύουν να ισχύουν και ο κατασκευαστής αποποιείται κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:

Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.

Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
