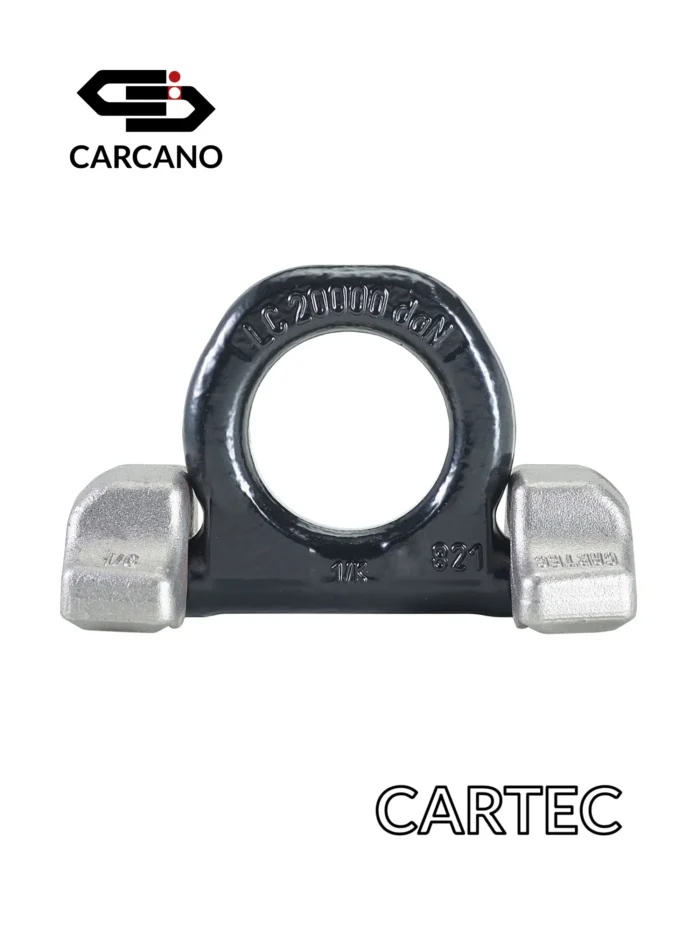

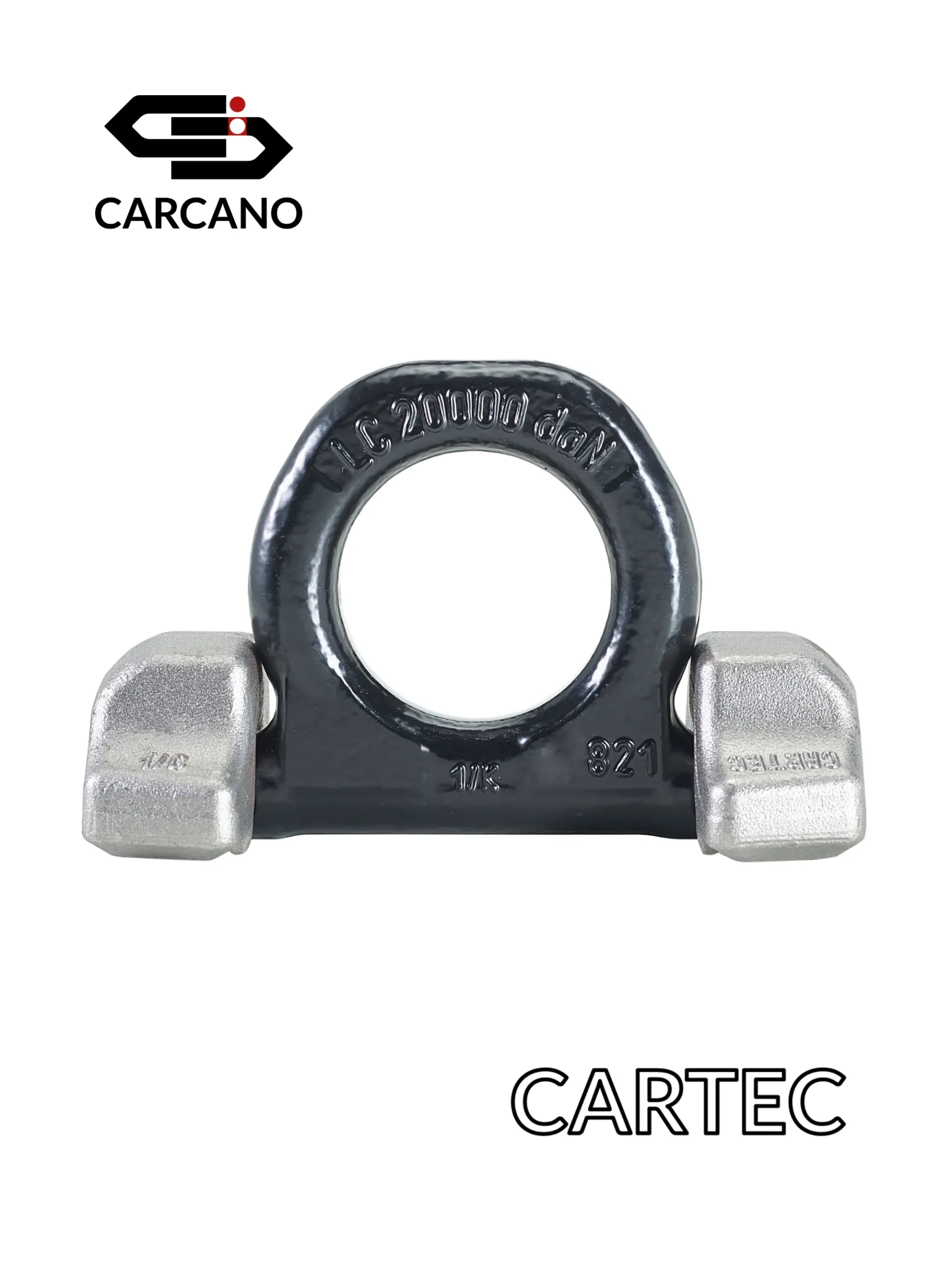

Συγκολλητή Μάπα Πρόσδεσης με Διπλή Βάση – Grade 100 – Cartec

Συγκολλητή Μάπα Πρόσδεσης με Διπλή Βάση σημείο αγκίστρωσης για προσδέσεις.

• Συντελεστής ασφαλείας 2
• Ολόκληρη η περίμετρος της βάσης πρέπει να είναι συγκολλημένη, εκτός από την περιοχή αποστράγγισης νερού.
• Δακτύλιος δοκιμασμένος 100% με μαγνητική ροή.
• Αναφορές οδηγιών που πρέπει να ληφθούν υπόψη για την επιλογή και την τοποθέτηση του βραχίονα 821: EN 12640 – EN 75410 – EN 12195/1

Η παραπάνω μάπα πρόσδεσης έχει κωδικό προϊόντος C821X, για την ανάλογη μάπα για ανυψώσεις πατήστε εδώ.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Μάπα συγκολλητή σημείο αγκύρωσης για πρόσδεση φορτίων.

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

• Η μάπα και η βάση δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
• Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
• Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
• Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
• Η συγκόλληση είναι άθικτη και δεν παρουσιάζει φθορά, διάβρωση ή ρωγμές.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

• Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.

Η ΣΥΓΚΟΛΛΗΣΗ

• Η μάπα συγκόλλησης που πρόκειται να συγκολληθεί πρέπει να τοποθετηθεί από εξειδικευμένο προσωπικό, καθώς χρησιμοποιείται για εργασίες ανύψωσης που πρέπει να διεξάγονται σύμφωνα με την οδηγία 2006/42/EC για τα μηχανήματα και τις μεταγενέστερες τροποποιήσεις της.
• Οι βάσεις που θα συγκολληθούν είναι κατασκευασμένες από χάλυβα S355J2+N.

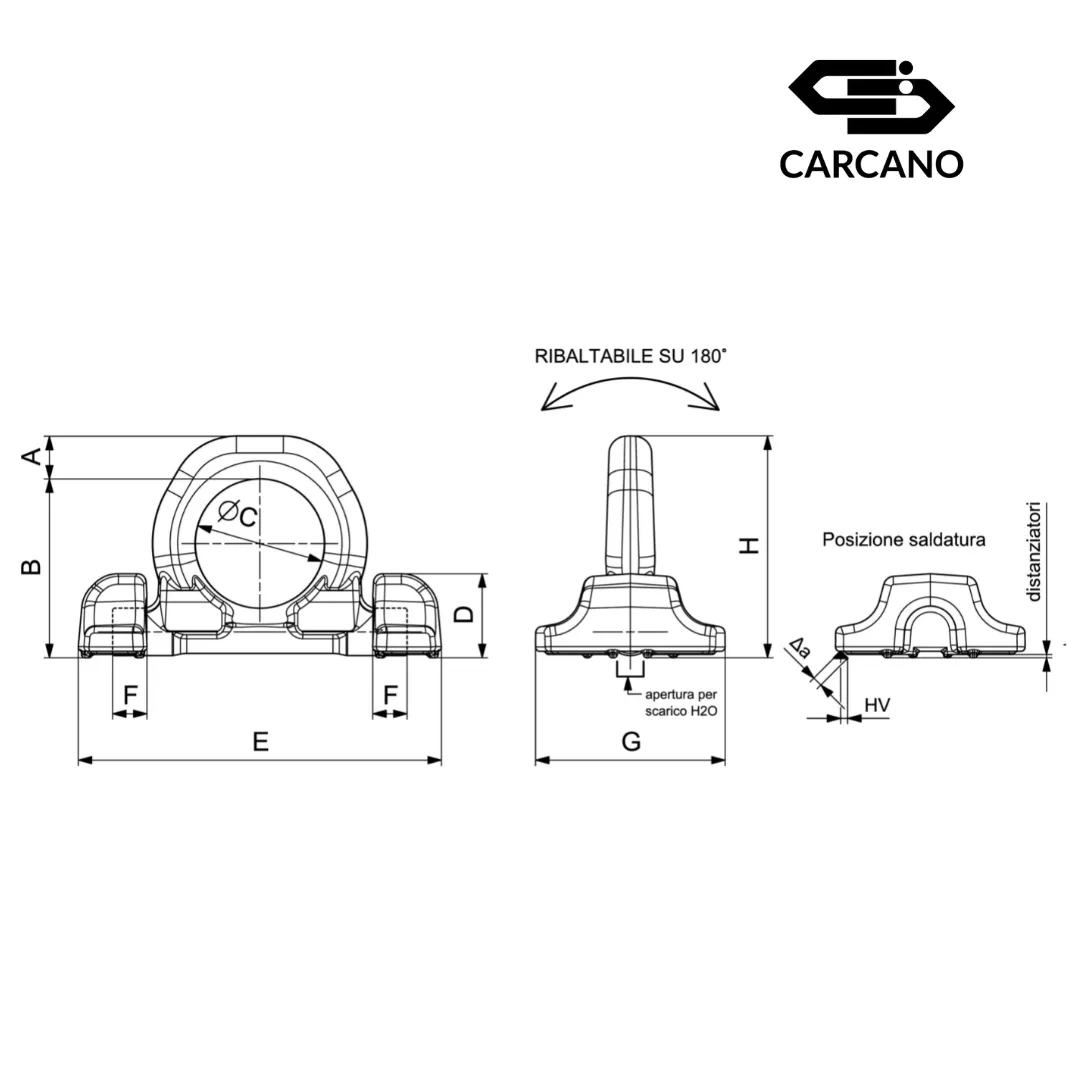

• Για τη σωστή εγκατάσταση της μάπας ευθυγραμμίστε τις βάσεις συγκόλλησης με τις ενδεικτικές εγκοπές στη μάπα. Πριν συγκολλήσετε τις βάσεις, βεβαιωθείτε ότι η μάπα περιστρέφεται ελεύθερα.
• Η συγκολλητική ραφή πρέπει να είναι στρογγυλή και κλειστή, και όλη η περίμετρος της βάσης πρέπει να συγκολληθεί εκτός της περιοχής αποστράγγισης νερού.

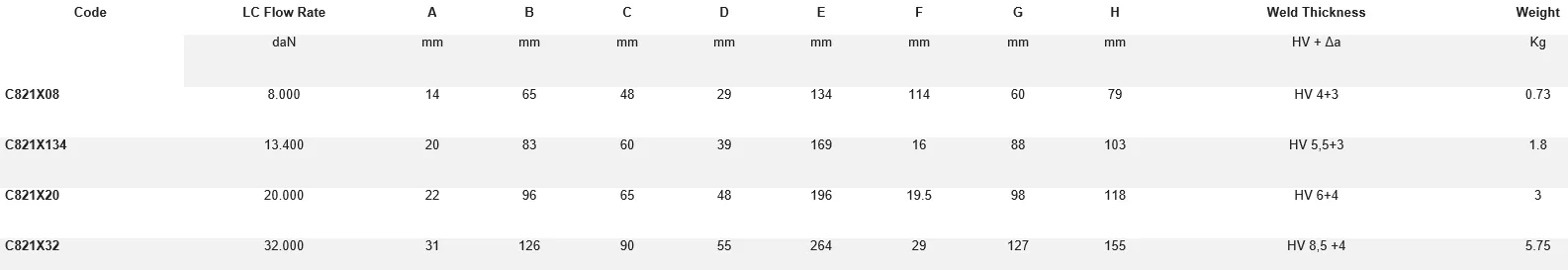

• Το ελάχιστο πάχος του συγκολλητικού κορδονιού καθορίζεται στον πίνακα αναφορών.
• Η συγκολλητική ραφή πρέπει να είναι τύπου HV και να έχει συνεχή γωνία. Αυτή η συγκόλληση συμμορφώνεται με το πρότυπο DIN 18800.
• Εκτελέστε τουλάχιστον δύο επικαλυπτόμενες συγκολλήσεις για να εξασφαλίσετε τη σωστή διείσδυση.
• Για τη συγκόλληση του γάντζου, η θερμοκρασία προθέρμανσης πρέπει να είναι μεταξύ 130°C και 170°C .
• Ποτέ μην συγκολλάτε απευθείας σφυρήλατους και σκληρυμένους σφιγκτήρες (βαμμένους σε ροδακινί χρώμα) και αποφύγετε τη θέρμανση αυτών των σφιγκτήρων κατά τη συγκόλληση
• Αποφύγετε την απότομη ψύξη της συγκόλλησης

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 200°C: κατάλληλο για χρήση
• 200°C έως 300°C: μείωση ικανότητας κατά 10%
• 300°C έως 400°C: μείωση ικανότητας κατά 25%
• >400°C: ακατάλληλο για χρήση

• Συντελεστής ασφαλείας 2

Ο ΤΟΙΧΟΣ ΣΤΗΡΙΞΗΣ

• Βεβαιωθείτε ότι είναι κατάλληλος για συγκόλληση (συνηθισμένος χάλυβας με μέγιστη περιεκτικότητα σε άνθρακα 0,40%). Για λόγους ασφαλείας, ζητήστε έγκριση από τον κατασκευαστή.
• Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στην επιφάνεια, ρωγμές ή τραχύτητα.
• Βεβαιωθείτε ότι είναι αρκετά επίπεδο, ώστε να εξασφαλιστεί μια καλή βάση για την επιφάνεια της βάσης που θα συγκολληθεί.
• Βεβαιωθείτε ότι είναι αρκετά μεγάλο ώστε να αποτρέπεται η παραμόρφωση ή η ρήξη λόγω τάσης.
• Ο κρίκος πρέπει πάντα να είναι ευθυγραμμισμένος με την κατεύθυνση έλξης (επιτρεπόμενη ανοχή +/- 10°)
• Η μη τίρηση των οδηγιών μπορεί να προκαλέσει τραυματισμό ανθρώπων
• Πρότυπα που πρέπει να λαμβάνονται υπόψη για την επιλογή και την τοποθέτηση των σφιγκτήρων, άρθρο 821: EN 12640 – EN 75410 – EN 12195/1

ΑΠΑΓΟΡΕΥΕΤΑΙ:

• Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
• Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 400°C.
• Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
• Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
• Η ανύψωση ανθρώπων και φορτίων.
• Ποτέ μην συγκολλάτε απευθείας τους σφυρήλατους και σκληρυμένους σφιγκτήρες (βαμμένους σε ροδακινί χρώμα) και αποφύγετε τη θέρμανση αυτών των σφιγκτήρων κατά τη συγκόλληση.
• Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
• Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:

Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.

Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
