Συγκολλητή Μάπα Ανύψωσης με Διπλή Βάση – Grade 100 – Cartec

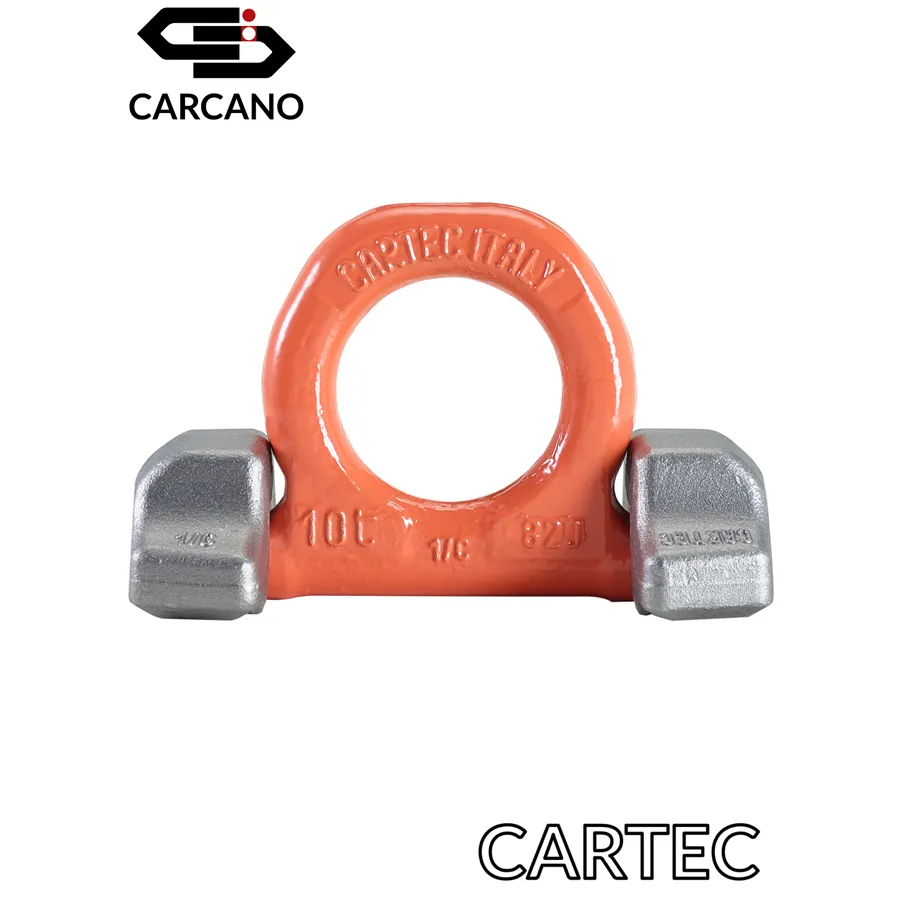

Συγκολλητή Μάπα Ανύψωσης με Διπλή Βάση σημείο αγκίστρωσης για ανυψώσεις.

Συντελεστής ασφαλείας 4
Ολόκληρη η περίμετρος της βάσης πρέπει να είναι συγκολλημένη, εκτός από την περιοχή αποστράγγισης νερού.
Για ασύμμετρα φορτία, να θυμάστε ότι η χωρητικότητα πρέπει να μειωθεί όπως φαίνεταιστον πίνακα αναφοράς.
Το βραχίονα πρέπει πάντα να είναι ευθυγραμμισμένο με την κατεύθυνση της ψηφοφορίας (επιτρεπόμενη ανοχή +/-10°).
Ο σφιγκτήρας αγκύρωσης μπορεί να χρησιμοποιηθεί με ασφάλεια έως και 20.000 ανυψώσεις με πλήρες φορτίο.
Δακτύλιος δοκιμασμένος 100% με μαγνητική ροή.
Κατασκευασμένος από χάλυβα υψηλής αντοχής.
Βαμμένος με εποξειδική βαφή.
Δοκιμασμένος σε 20.000 κύκλους κόπωσης.
Σε συγκεκριμένες εφαρμογές, η χωρητικότητα που πρέπει να χρησιμοποιηθεί πρέπει να καθορίζεται από τη γωνία κλίσης έλξης σύμφωνα με τον ακόλουθο τύπο:

Η μάπα με κωδικό προϊόντος C820X είναι Grade 100, για την ανάλογη μάπα για προσδέσεις πατήστε εδώ.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Μάπα συγκολλητή πρόσδεσης για ανύψωση φορτίων.

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIB)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIB

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
Η συγκόλληση είναι άθικτη και δεν παρουσιάζει φθορά, διάβρωση ή ρωγμές.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.

Η ΣΥΓΚΟΛΛΗΣΗ

Η μάπα συγκόλλησης που πρόκειται να συγκολληθεί πρέπει να τοποθετηθεί από εξειδικευμένο προσωπικό, καθώς χρησιμοποιείται για εργασίες ανύψωσης που πρέπει να διεξάγονται σύμφωνα με την οδηγία 2006/42/EC για τα μηχανήματα και τις μεταγενέστερες τροποποιήσεις της.
Ο εξειδικευμένος υπεύθυνος που επιβλέπει τις εργασίες ανύψωσης πρέπει πάντα να προσδιορίζει το κέντρο βάρους του φορτίου και να τοποθετεί την συγκολλητή μάπα με τρόπο που να εγγυάται ότι το φορτίο είναι πάντα ισορροπημένο.

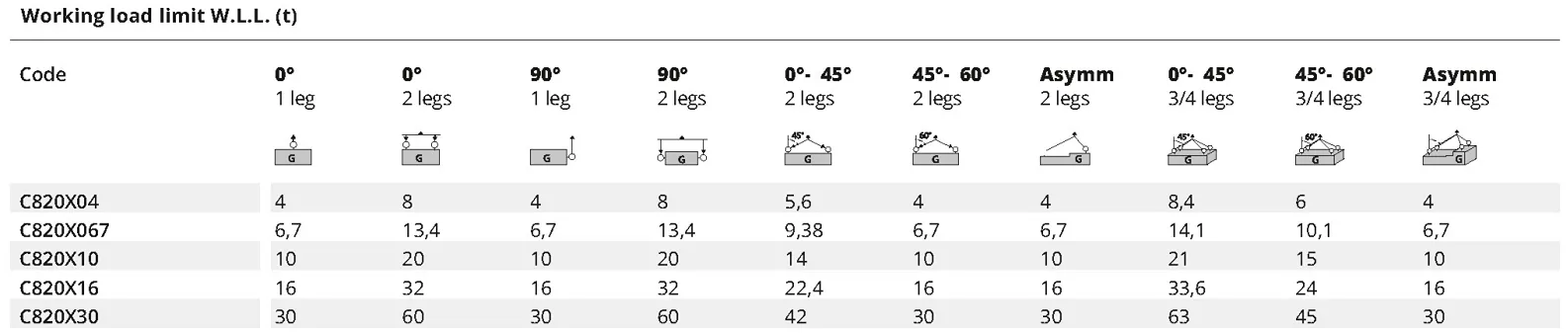

Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
Οι βάσεις προς συγκόλληση είναι κατασκευασμένες από ατσάλι S355J2+N

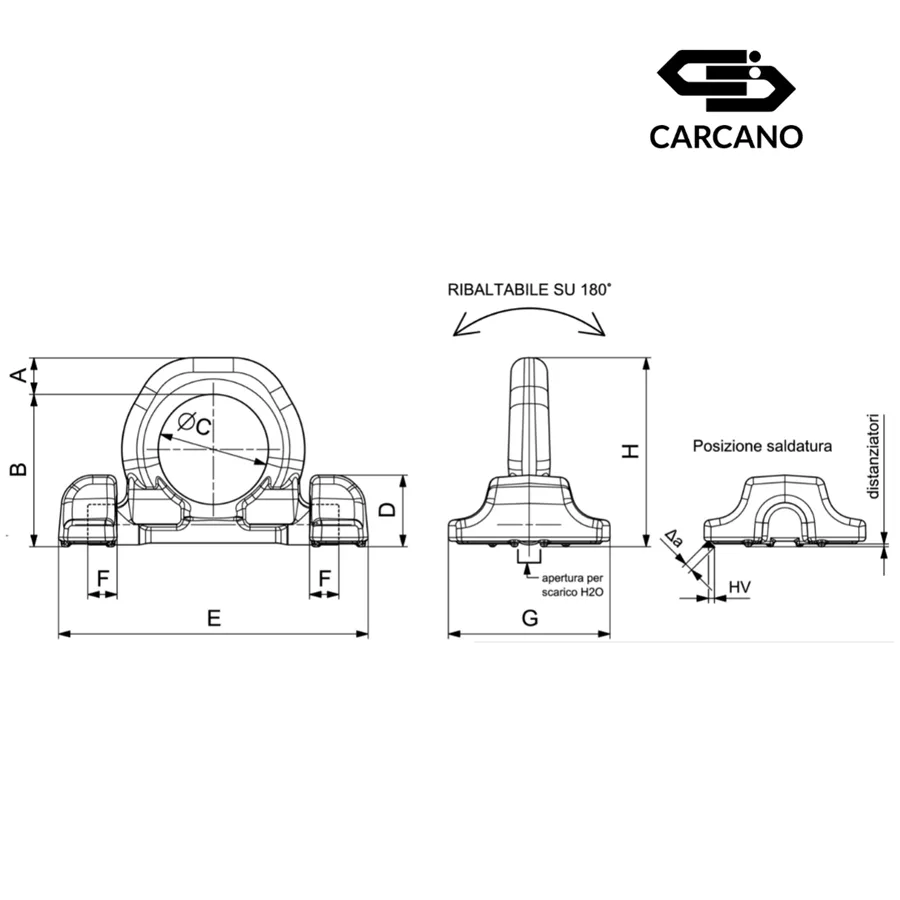

Για τη σωστή εγκατάσταση της μάπας ευθυγραμμίστε τις βάσεις συγκόλλησης με τις ενδεικτικές εγκοπές στη μάπα. Πριν συγκολλήσετε τις βάσεις, βεβαιωθείτε ότι η μάπα περιστρέφεται ελεύθερα.
Η συγκολλητική ραφή πρέπει να είναι στρογγυλή και κλειστή.

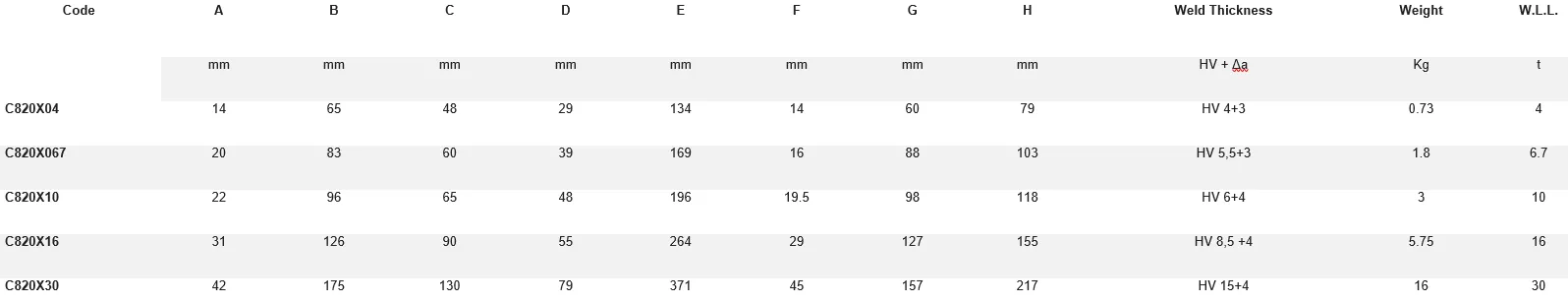

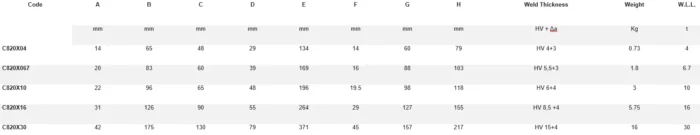

Το ελάχιστο πάχος της συγκόλλησης εμφανίζεται στον πίνακα αναφοράς.
Η συγκολλητική ραφή πρέπει να είναι τύπου HV και να έχει συνεχή γωνία. Αυτή η συγκόλληση συμμορφώνεται με το πρότυπο DIN 18800.
Δημιουργήστε τουλάχιστον δύο επικαλυπτόμενες ραφές συγκόλλησης για να εξασφαλίσετε τη σωστή διείσδυση
Για τη συγκόλληση του γάντζου, η θερμοκρασία προθέρμανσης πρέπει να είναι μεταξύ 130°C και 170°C .
Ποτέ μην συγκολλάτε απευθείας σφυρήλατους και σκληρυμένους σφιγκτήρες (βαμμένους σε ροδακινί χρώμα) και αποφύγετε τη θέρμανση αυτών των σφιγκτήρων κατά τη συγκόλληση
Αποφύγετε την απότομη ψύξη της συγκόλλησης
Τοποθετήστε τη μάπα με τρόπο κατάλληλο για το φορτίο που πρόκειται να ανυψωθεί και έτσι ώστε να αποφεύγονται μη επιτρεπόμενες καταπονήσεις, όπως στρέβλωση ή ανατροπή του φορτίου. Το άγκιστρο πρέπει πάντα να τοποθετείται στην κατεύθυνση έλξης σύμφωνα με το υποδεικνυόμενο σχήμα.

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 200°C: κατάλληλο για χρήση
• 200°C έως 300°C: μείωση ικανότητας κατά 10%
• 300°C έως 400°C: μείωση ικανότητας κατά 25%
• >400°C: ακατάλληλο για χρήση

Συντελεστής ασφαλείας 4

Ο ΤΟΙΧΟΣ ΣΤΗΡΙΞΗΣ

Βεβαιωθείτε ότι είναι κατάλληλος για συγκόλληση (συνηθισμένος χάλυβας με μέγιστη περιεκτικότητα σε άνθρακα 0,40%). Για λόγους ασφαλείας, ζητήστε έγκριση από τον κατασκευαστή.
Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στην επιφάνεια, ρωγμές ή τραχύτητα.
Βεβαιωθείτε ότι είναι αρκετά επίπεδο, ώστε να εξασφαλιστεί μια καλή βάση για την επιφάνεια της βάσης που θα συγκολληθεί.
Βεβαιωθείτε ότι είναι αρκετά μεγάλο ώστε να αποτρέπεται η παραμόρφωση ή η ρήξη λόγω τάσης.
Ο κρίκος πρέπει πάντα να είναι ευθυγραμμισμένος με την κατεύθυνση έλξης (επιτρεπόμενη ανοχή +/- 10°)
Η συγκολλητή μάπα μπορεί να χρησιμοποιηθεί με ασφάλεια έως και 20.000 ανυψώσεις στη μέγιστη χωρητικότητά του.
Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 400°C.
Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
Η ανύψωση ανθρώπων.
Η παραμονή κάτω από αιωρούμενο φορτίο.
Ποτέ μην συγκολλάτε απευθείας τους σφυρήλατους και σκληρυμένους σφιγκτήρες (βαμμένους σε ροδακινί χρώμα) και αποφύγετε τη θέρμανση αυτών των σφιγκτήρων κατά τη συγκόλληση.
Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:

Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:

Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.

Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
