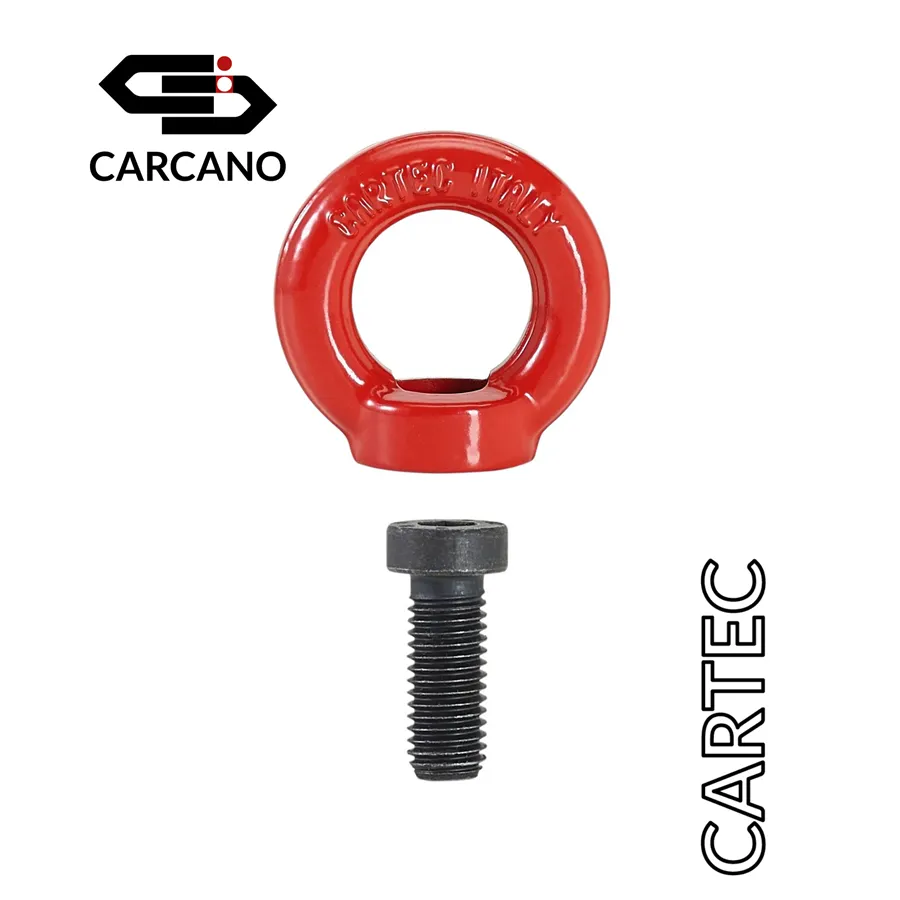

Ρυθμιζόμενη Μάπα με Βίδα – G80 – Cartec

Ρυθμιζόμενη Μάπα με Βίδα κατασκευασμένη από χάλυβα υψηλής αντοχής. Ιδανικό για εφαρμογές ανύψωσης και ανάρτησης φορτίων, προσφέρει αυξημένη ευελιξία χάρη στη δυνατότητα ρύθμισης και περιστροφής. Κατάλληλο για χρήση σε βιομηχανικά και κατασκευαστικά περιβάλλοντα. Πιστοποιημένο σύμφωνα με τα ευρωπαϊκά πρότυπα ασφαλείας.

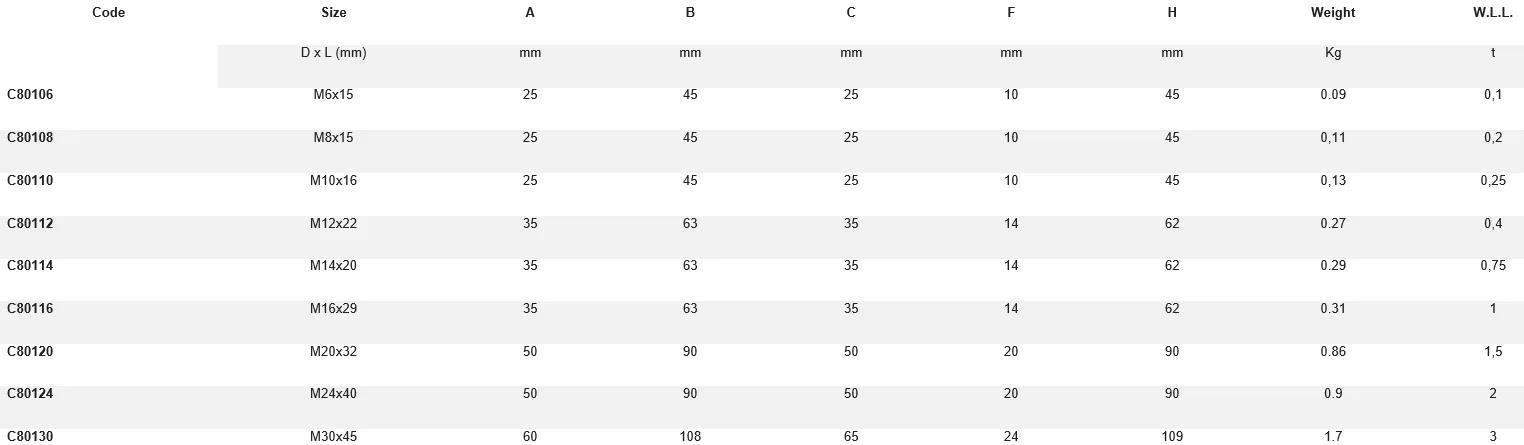

Η μάπα με κωδικό προϊόντος C801 είναι Grade 80

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΌΜΕΝΗ ΧΡΉΣΗ

Μάπα για ανυψώσεις

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIA)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIA

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
Η μάπα είναι βιδωμένη σφιχτά στην επιφάνεια στήριξης και η σφαίρα περιστρέφεται ελεύθερα.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.
Η Μάπα πρέπει να εγκαθίσταται και να χρησιμοποιείται μόνο από εκπαιδευμένο προσωπικό σε νόμιμη ηλικία εργασίας, σύμφωνα με το Machinery Directive 2006/42/ΕC και τις μεταγενέστερες τροποποιήσεις της.
Ο υπεύθυνος τεχνικός πρέπει να επιβλέπει τη διαδικασία ανύψωσης, εντοπίζοντας το κέντρο βάρους του φορτίου και τοποθετώντας τις μάπες με τρόπο που διασφαλίζει την ισορροπία.

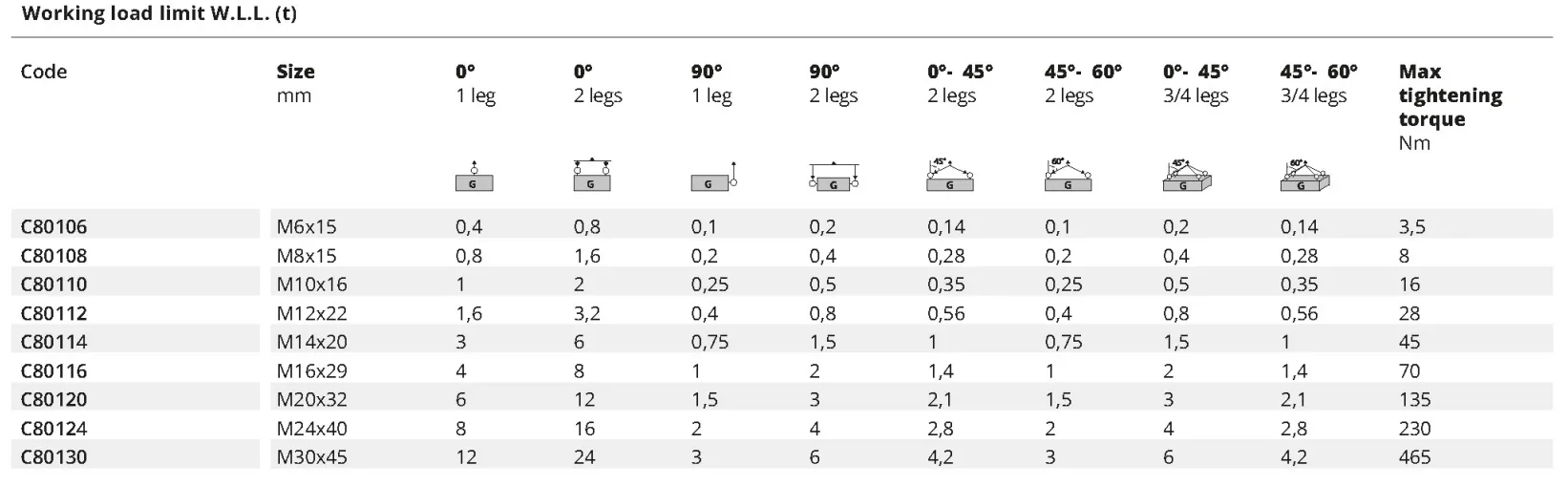

Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
Ελέγξτε την καταλληλότητα της κλάσης αντοχής της βίδας που θα στερεώσει τη μάπα με την αναλογία του φορτίου που θα ανυψωθεί (το υλικό της βίδας πρέπει να έχει αντοχή σε έλξη ίση ή υψηλότερη από αυτή του χάλυβα S235JR – πρότυπο αναφοράς UNI EN 10025). Το υλικό κατασκευής στο οποίο θα συνδεθεί το σημείο ανύψωσης πρέπει να έχει επαρκή αντοχή για να αντέχει τις δυνάμεις κατά την ανύψωση χωρίς παραμόρφωση.
Η σπειροειδής οπή πρέπει να είναι κάθετη στην επιφάνεια εφαρμογής.
Για να εγκαταστήσετε τη μάπα, απλώς σφίξτε χειροκίνητα τη βίδα με την κατάλληλη ροπή χωρίς τη βοήθεια επεκτάσεων που θα μπορούσαν να προκαλέσουν υπερβολική προφόρτιση της βίδας (μην υπερβαίνετε τη ροπή που καθορίζεται στον πίνακα). Για να αποσυναρμολογήσετε, ξεβιδώστε.
Η επιφάνεια στήριξης πρέπει να είναι επίπεδη και επαρκώς μεγάλη ώστε να επιτρέπει πλήρη επαφή με την μάπα. Δεν επιτρέπεται χρήση σε λοξές/μη σταθερές επιφάνειες.
Σφίξτε τη βίδα μέχρι να εφαρμόσει πλήρως στη βάση της μάπας, βεβαιώνοντας ότι ο κρίκος είναι προσανατολισμένος προς την κατεύθυνση του φορτίου.

Προσοχή! Ο κρίκος δεν περιστρέφεται στον άξονά του όταν η βίδα είναι κλειδωμένη.

Για ανυψωτικά εξαρτήματα που παραμένουν συνδεδεμένα στη δομή, συνιστούμε το εξάρτημα να ασφαλίζεται με κόλλα φρένου σπειρώματος.
Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.

CAPACITY REDUCTION FACTORS

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 100°C: κατάλληλο για χρήση
• 100°C έως 200°C: μείωση ικανότητας κατά 10%
• 250°C έως 350°C: μείωση ικανότητας κατά 25%
• >350°C: ακατάλληλο για χρήση

Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 350°C.
Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
Μην χρησιμοποιείτε καλώδια προέκτασης (μοχλούς) για να ασφαλίσετε τη μάπα
Η χρήση βιδών μεγαλύτερων διαστάσεων από τις προδιαγεγραμμένες.
Μην αντικαθιστάτε τις αρχικές βίδες
Η ανύψωση ανθρώπων.
Η παραμονή κάτω από αιωρούμενο φορτίο.
Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.
