Περιστρεφόμενη Μάπα (Ενισχυμένη) – Grade 100 – Cartec

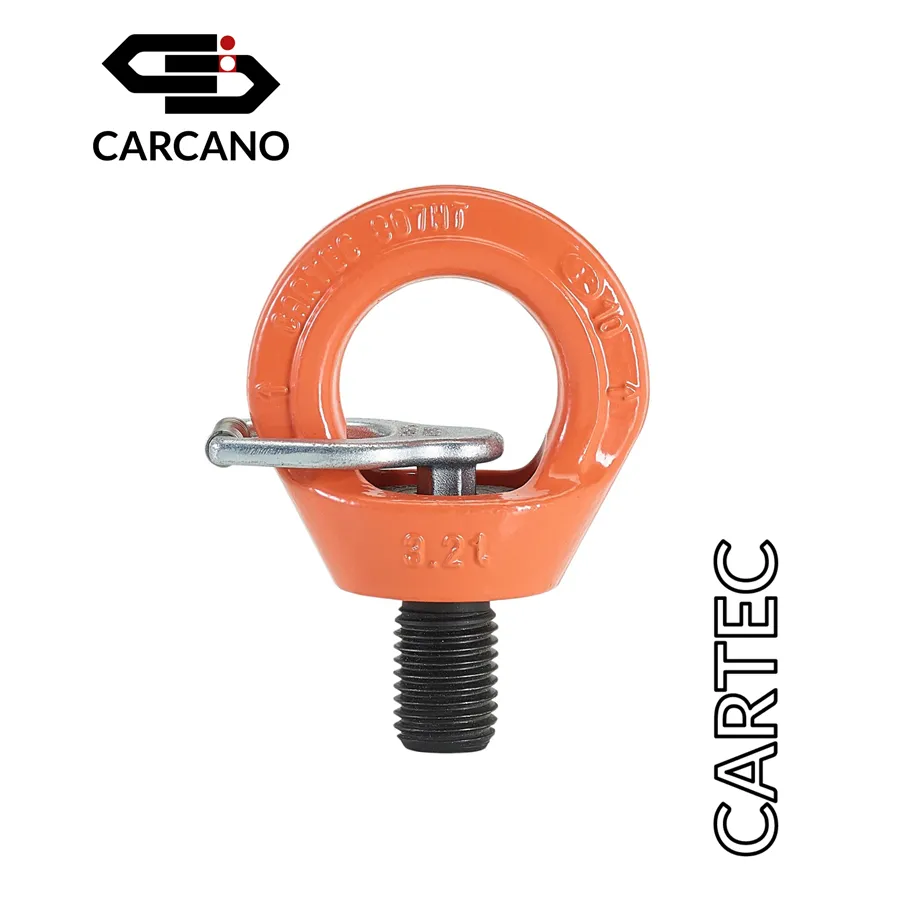

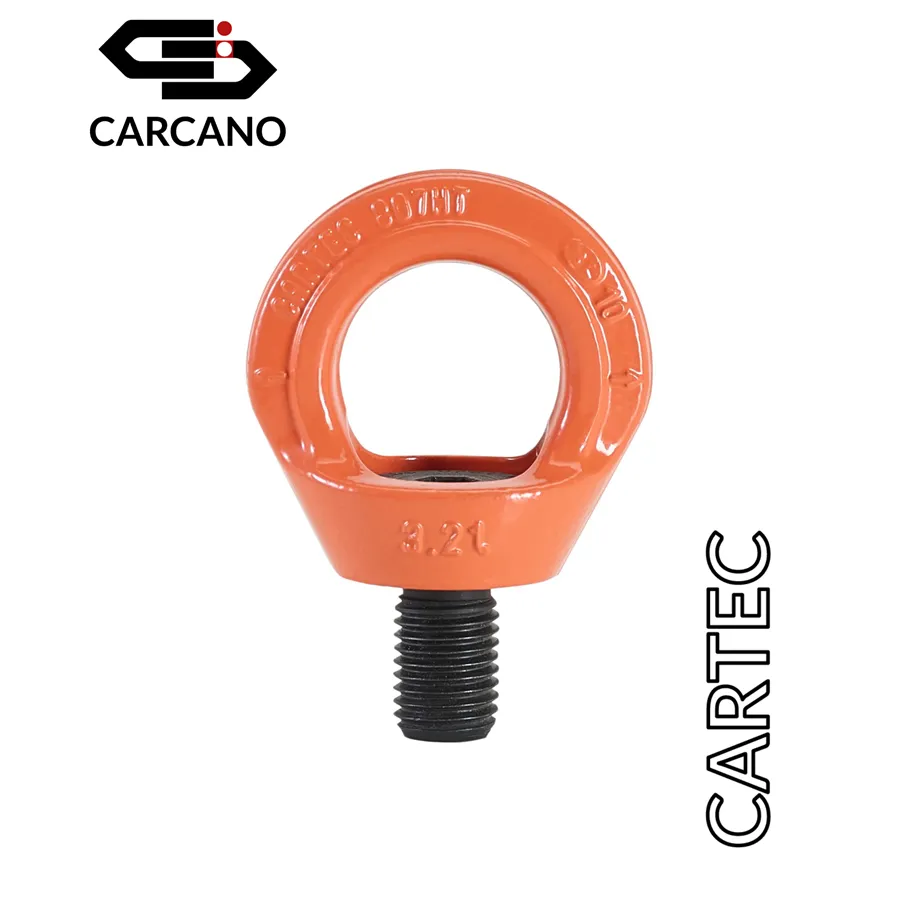

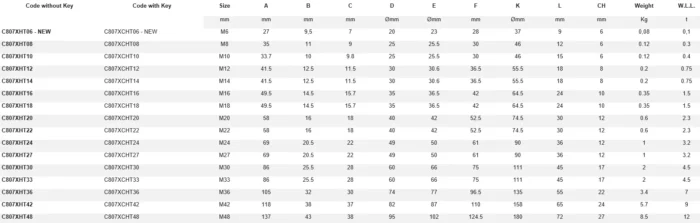

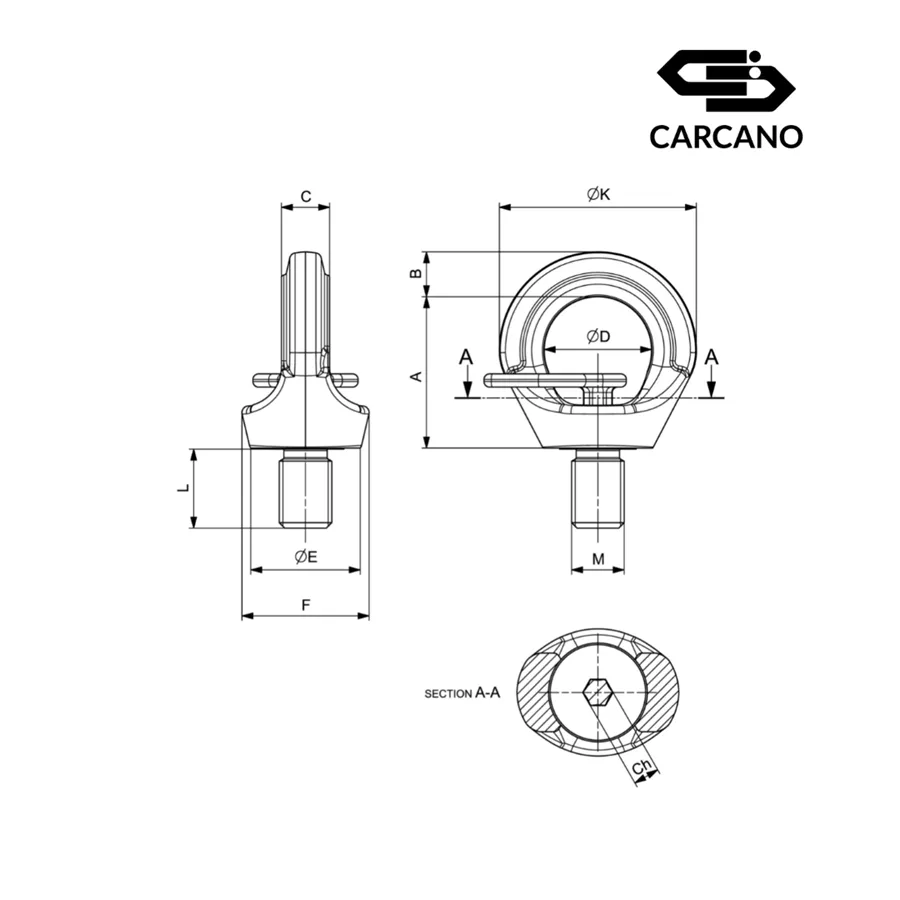

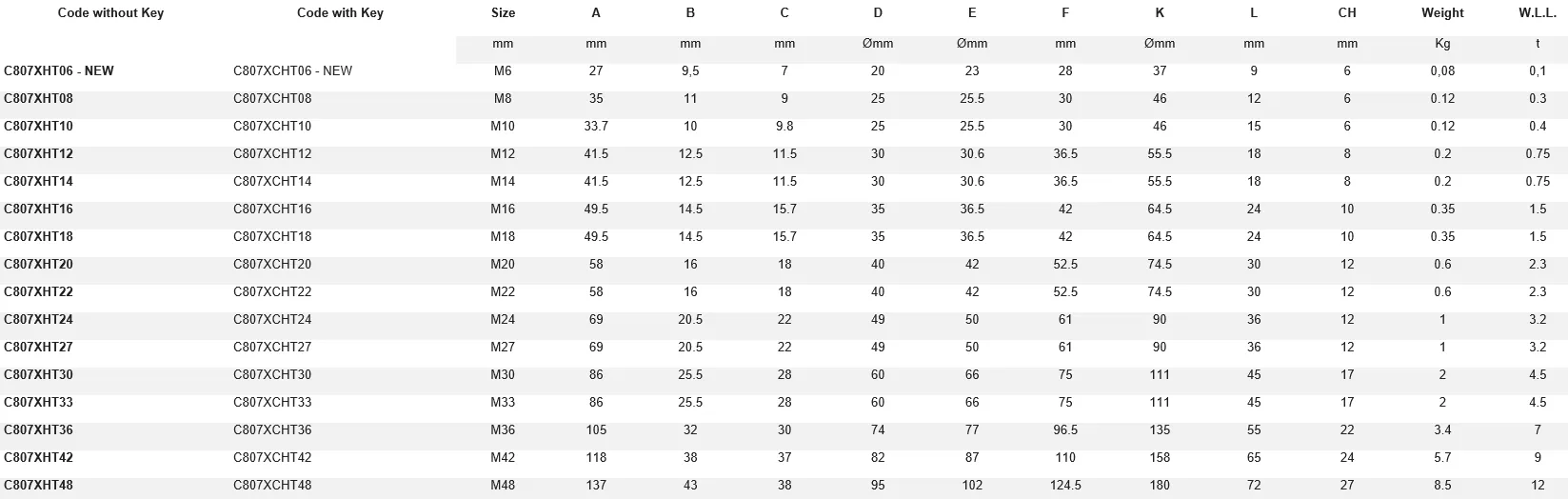

Περιστρεφόμενη Μάπα (Ενισχυμένη) σημείο αγκίστρωσης για ανυψώσεις, ενισχυμένη από θερμική επεξεργασία.

• Συντελεστής ασφαλείας 4 σε όλες τις κατευθύνσεις φόρτωσης
• Σχεδιασμένο, δοκιμασμένο και πιστοποιημένο σύμφωνα με τις τεχνικές οδηγίες GS-OA 15-04-EN 1677
• Κατάλληλο για ασφαλή ανύψωση σύμφωνα με το machinery directive 2006/42/EC
• Περιστροφή 360°
• Δοκιμασμένο σε 100% μαγνητική ροή
• Δοκιμασμένο σε 20000 κύκλους κόπωσης
• Ιδανικό για στερέωση σε 90°
• Περιέχει βίδες
• Στην αξονική έλξη μπορεί να υπάρχει απόκλιση +/-5° με μείωση της ικανότητας κατά 10%.

Η μάπα με κωδικό προϊόντος C807XHT είναι Grade 100 και ενισυμένη, για την κανονική εκδοχή της μάπας πατήστε εδώ.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Μάπα σημείο αγκίστρωσης για ανυψώσεις

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIA)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIA

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

• Η μάπα και τα υπόλοιπα εξαρτήματα της δεν φέρουν φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
• Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
• Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
• Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
• Η μάπα είναι βιδωμένη σφιχτά στην επιφάνεια στήριξης και η σφαίρα περιστρέφεται ελεύθερα.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

• Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
• Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.
• Η Μάπα πρέπει να εγκαθίσταται και να χρησιμοποιείται μόνο από εκπαιδευμένο προσωπικό σε νόμιμη ηλικία εργασίας, σύμφωνα με το Machinery Directive 2006/42/ΕC και τις μεταγενέστερες τροποποιήσεις της.
• Ο υπεύθυνος τεχνικός πρέπει να επιβλέπει τη διαδικασία ανύψωσης, εντοπίζοντας το κέντρο βάρους του φορτίου και τοποθετώντας τις μάπες με τρόπο που διασφαλίζει την ισορροπία.

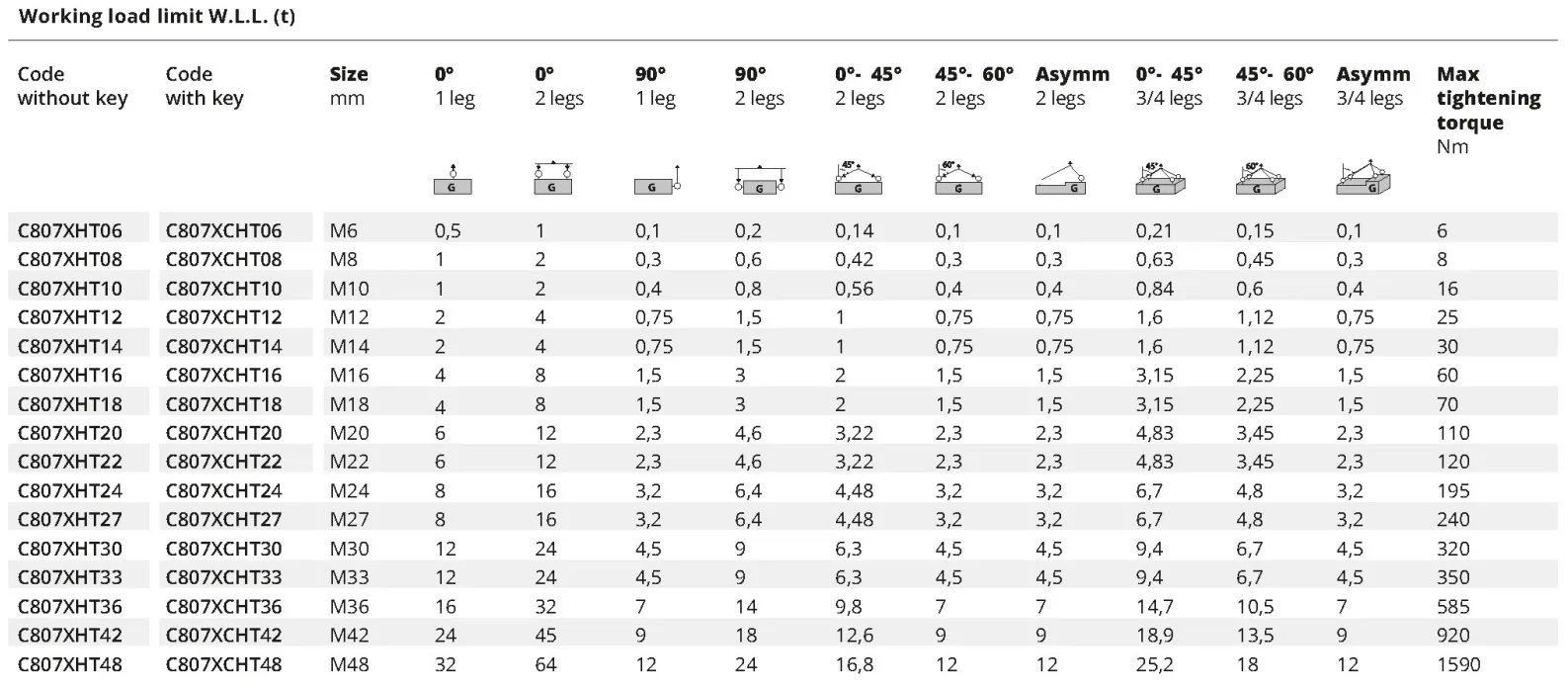

• Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
• Να ελέγχεται η αντοχή του μητρικού σπειρώματος, το οποίο πρέπει να είναι από υλικό ίσης ή μεγαλύτερης αντοχής από χάλυβα S235JR (σύμφωνα με το UNI EN 10025).
• Το βάθος του σπειρώματος στο φορτίο πρέπει να είναι τουλάχιστον:
  1*d για χάλυβα
  1.25*d για χυτοσίδηρο
  1.5*d για χαμηλής αντοχής χυτοσίδηρο (Rm < 200 MPa)
  2*d για κράματα αλουμινίου
  2.5*d για κράματα αλουμινίου-μαγνησίου
• Η σπειροειδής οπή πρέπει να είναι κάθετη στην επιφάνεια εφαρμογής.
• Βεβαιωθείτε ότι η επιφάνεια της βίδας είναι κατάλληλη για την επιπεδότητα και τις διαστάσεις, προκειμένου να εξασφαλιστεί η επαφή με όλη την επιφάνεια της μάπας και η σωστή πρόσφυση. Τα μπουλόνια δεν μπορούν να χρησιμοποιηθούν με μέρη της επιφάνειας που βρίσκονται σε κλίση.
• Για να εγκαταστήσετε τη μάπα, απλώς σφίξτε χειροκίνητα τη βίδα με την κατάλληλη ροπή χωρίς τη βοήθεια επεκτάσεων που θα μπορούσαν να προκαλέσουν υπερβολική προφόρτιση της βίδας (μην υπερβαίνετε τη ροπή που καθορίζεται στον πίνακα). Για να αποσυναρμολογήσετε, ξεβιδώστε.
• Κλειδώστε τη μάπα μέχρι να εφαρμόσει πλήρως στην επιφάνεια.
• Σφίξτε τη βίδα μέχρι να εφαρμόσει πλήρως στη βάση της μάπας, βεβαιώνοντας ότι ο κρίκος είναι προσανατολισμένος προς την κατεύθυνση του φορτίου.

Προσοχή! Ο κρίκος δεν περιστρέφεται στον άξονά του όταν η βίδα είναι κλειδωμένη.

• Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
  • <-40°C: ακατάλληλο για χρήση
  • -40°C έως 200°C: κατάλληλο για χρήση
  • 200°C έως 250°C: μείωση ικανότητας κατά 20%
  • 250°C έως 350°C: μείωση ικανότητας κατά 25%
  • >350°C: ακατάλληλο για χρήση
• Συντελεστής ασφαλείας 4
• Για ανυψωτικά εξαρτήματα που παραμένουν συνδεδεμένα στη δομή, συνιστούμε το εξάρτημα να ασφαλίζεται με κόλλα φρένου σπειρώματος.
• Επιτρέπεται απόκλιση 5° στον άξονα ανύψωσης με μείωση ικανότητας κατά 10%.
• Η μέγιστη ασφαλής χρήση φτάνει τις 20.000 πλήρεις ανυψώσεις.
• Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
• Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
• Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

• Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
• Η χρήση σε θερμοκρασίες εκτός του εύρους -40°C έως 350°C.
• Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
• Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
• Η χρήση βιδών μεγαλύτερων διαστάσεων από τις προδιαγεγραμμένες.
• Η ανύψωση ανθρώπων.
• Η παραμονή κάτω από αιωρούμενο φορτίο.
• Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
• Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.

ΑΠΟΘΗΚΕΥΣΗ:
Το εξάρτημα πρέπει να αποθηκεύεται σε ξηρό, μη διαβρωτικό περιβάλλον, μακριά από χημικές ουσίες.

ΑΠΟΡΡΙΨΗ:
Η συσκευασία να ανακυκλώνεται σύμφωνα με τις οδηγίες.
Το προϊόν να ανακυκλώνεται ως μεταλλικό απόρριμμα.
