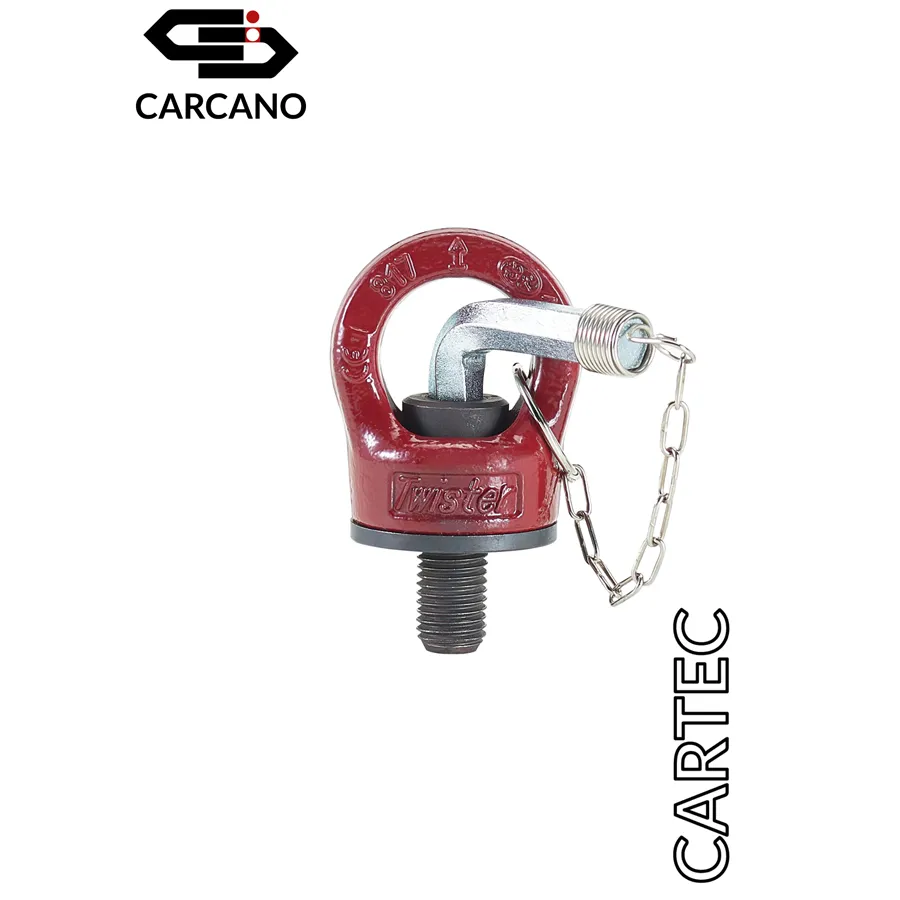

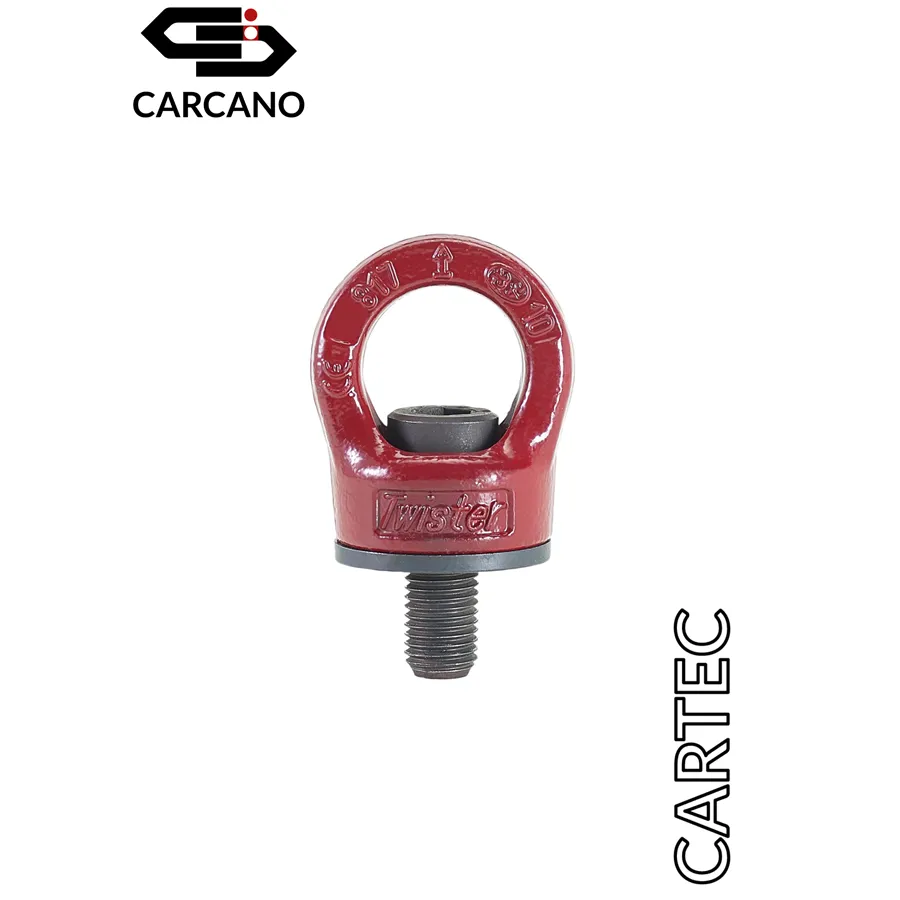

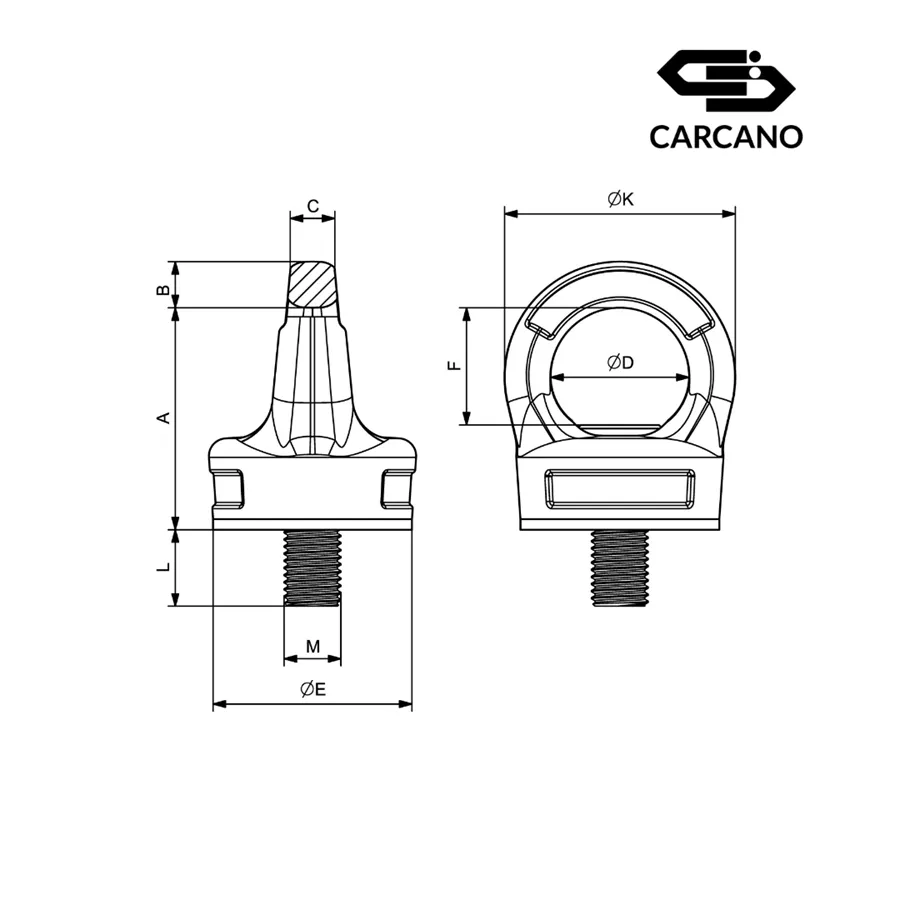

Μάπα Ανύψωσης με Ρουλεμάν – Grade 100 – Cartec

Μάπα Ανύψωσης με Ρουλεμάν σημείο αγκίστρωσης για ανυψώσεις.

Συντελεστής ασφαλείας 4 σε όλες τις κατευθύνσεις φόρτωσης
Σχεδιασμένο, δοκιμασμένο και πιστοποιημένο σύμφωνα με τις τεχνικές οδηγίες GS-OA 15-04-EN 1677
Κατάλληλο για ασφαλή ανύψωση σύμφωνα με το machinery directive 2006/42/EC
Περιστροφή 360°
Δοκιμασμένο σε 100% μαγνητική ροή
Δοκιμασμένο σε 20000 κύκλους κόπωσης
Ιδανικό για στερέωση σε 90°
Μπορεί να προσανατολιστεί σε 360° με αυτοευθυγραμμιζόμενο δακτύλιο κλίσης σε 180°
Ιδανικό για περιστροφή κατά τη φόρτωση
Περιέχει βίδες
Η συσκευή είναι κατάλληλη για περιστροφή κατά τη φόρτωση μόνο με αξονική έλξη. Ο κρίκος είναι κατάλληλος για χρήση σε κάθε άλλη κατεύθυνση έλξης χωρίς περιστροφή (για φορτία, βλ. πίνακα αναφοράς

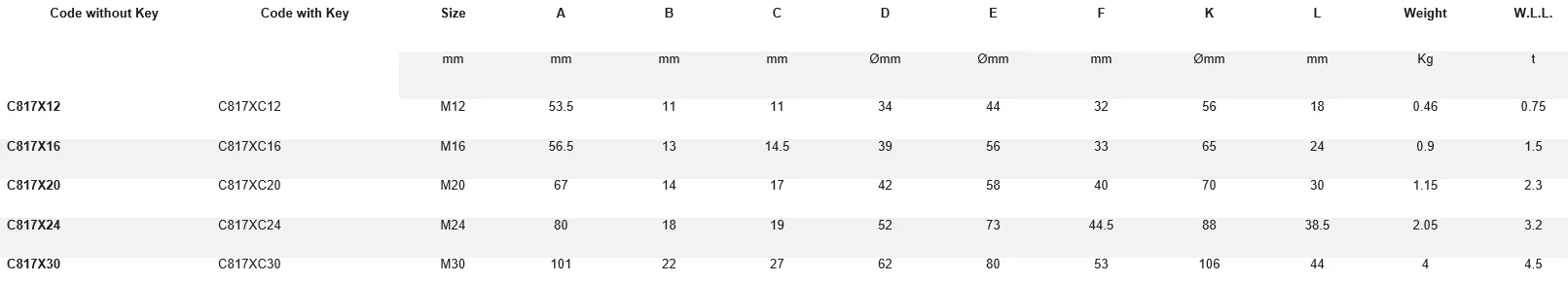

Η μάπα με κωδικό προϊόντος C817X είναι Grade 100

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Μάπα σημείο αγκύρωσης για ανύψωση φορτίων κατάλληλο για συνεχή περιστροφή κατά τη φόρτωση.

ΑΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΥΨΩΣΗ ΑΝΘΡΩΠΩΝ.

Δήλωση συμμόρφωσης CE

(Machinery Directive 2006/42/EC all. IIA)

Δηλώνεται ότι όλα τα υλικά που αναφέρονται συμμορφώνονται πλήρως με τις διατάξεις της Οδηγίας Machinery Directive 2006/42/EC all. IIA

Τα εξαρτήματα πρέπει να ελέγχονται πριν από κάθε χρήση και μία φορά τον χρόνο

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Η μάπα δεν φέρει φθορές λόγω χρήσης, διάβρωσης, ρωγμών ή παραμορφώσεων.
Οι χαραγμένες σημάνσεις είναι ευδιάκριτες.
Το φορτίο δεν υπερβαίνει τις τιμές ανυψωτικής ικανότητας (WLL) της μάπας, σύμφωνα με τις ενδείξεις στο εξάρτημα και το εγχειρίδιο.
Η φθορά του κρίκου δεν υπερβαίνει το 10% της ονομαστικής του διαμέτρου στα σημεία επαφής.
Η μάπα είναι βιδωμένη σφιχτά στην επιφάνεια στήριξης και ο κρίκος περιστρέφεται ελεύθερα.

Εάν διαπιστωθεί οποιαδήποτε απόκλιση, το εξάρτημα πρέπει να αποσυρθεί άμεσα και να αντικατασταθεί.

ΥΠΕΝΘΥΜΙΣΗ:

Οι έλεγχοι πρέπει να διενεργούνται από εξειδικευμένο προσωπικό.
Οι έλεγχοι πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, σε τακτικά διαστήματα, σύμφωνα με την ισχύουσα νομοθεσία.
Η Μάπα πρέπει να εγκαθίσταται και να χρησιμοποιείται μόνο από εκπαιδευμένο προσωπικό σε νόμιμη ηλικία εργασίας, σύμφωνα με το Machinery Directive 2006/42/ΕC και τις μεταγενέστερες τροποποιήσεις της.
Ο υπεύθυνος τεχνικός πρέπει να επιβλέπει τη διαδικασία ανύψωσης, εντοπίζοντας το κέντρο βάρους του φορτίου και τοποθετώντας τις μάπες με τρόπο που διασφαλίζει την ισορροπία.

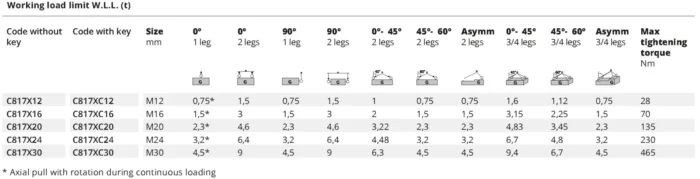

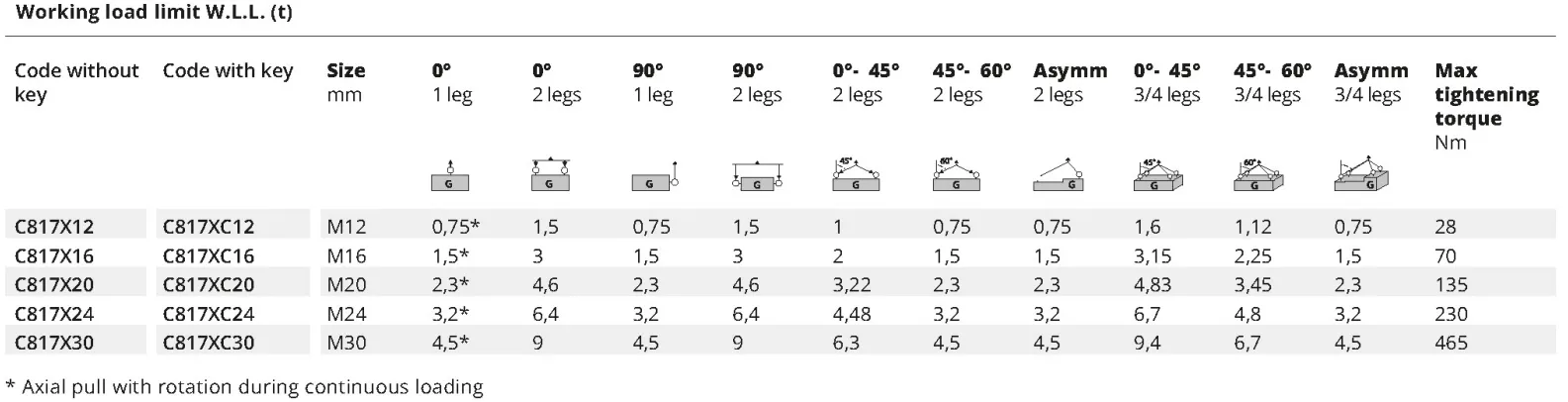

Σε περίπτωση ασύμμετρων φορτίων, πρέπει να ληφθεί υπόψη μείωση της ανυψωτικής ικανότητας σύμφωνα με τον πίνακα.
Να ελέγχεται η αντοχή του μητρικού σπειρώματος, το οποίο πρέπει να είναι από υλικό ίσης ή μεγαλύτερης αντοχής από χάλυβα S235JR (σύμφωνα με το UNI EN 10025).
Το βάθος του σπειρώματος στο φορτίο πρέπει να είναι τουλάχιστον:
1*d για χάλυβα
1.25*d για χυτοσίδηρο
1.5*d για χαμηλής αντοχής χυτοσίδηρο (Rm < 200 MPa)
2*d για κράματα αλουμινίου
2.5*d για κράματα αλουμινίου-μαγνησίου
Η σπειροειδής οπή πρέπει να είναι κάθετη στην επιφάνεια εφαρμογής.
Η επιφάνεια στήριξης πρέπει να είναι επίπεδη και επαρκώς μεγάλη ώστε να επιτρέπει πλήρη επαφή με την μάπα. Δεν επιτρέπεται χρήση σε λοξές/μη σταθερές επιφάνειες.
Για την εγκατάσταση: βιδώστε χειροκίνητα το μπουλόνι με το μάτι χρησιμοποιώντας ένα κλειδί. Μην χρησιμοποιείτε προεκτάσεις ή εργαλεία που μπορεί να ασκήσουν υπερβολική ροπή στο μπουλόνι. Μην υπερβαίνετε τη συνιστώμενη ροπή που αναγράφεται στον πίνακα.
Σφίξτε τη μάπα μέχρι να καθίσει πλήρως στην επιφάνεια.
Μετά την εγκατάσταση, να επιβεβαιωθεί ότι ο κρίκος περιστρέφεται ελεύθερα
Ο κρίκος πρέπει να είναι προσανατολισμένος προς την κατεύθυνση του φορτίου.
Η συσκευή είναι κατάλληλη για περιστροφή κατά τη φόρτωση μόνο με αξονική έλξη. Ο κρίκος μπορεί να χρησιμοποιηθεί σε κάθε άλλη κατεύθυνση έλξης χωρίς περιστροφή.

Προειδοποίηση! Μην υπερβαίνετε τα φορτία κατά τη φάση περιστροφής 50 rpm

ΠΑΡΑΓΟΝΤΕΣ ΜΕΙΩΣΗΣ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ

Η θερμοκρασία του περιβάλλοντος επηρεάζει την ανυψωτική ικανότητα:
• <-20°C: ακατάλληλο για χρήση
• -20°C έως 110°C: κατάλληλο για χρήση
• >100°C: ακατάλληλο για χρήση

Συντελεστής ασφαλείας 4
Για ανυψωτικά εξαρτήματα που παραμένουν συνδεδεμένα στη δομή, συνιστούμε το εξάρτημα να ασφαλίζεται με κόλλα φρένου σπειρώματος.
Η μέγιστη ασφαλής χρήση φτάνει τις 20.000 πλήρεις ανυψώσεις.
Για επικίνδυνες ανυψώσεις, πρέπει να ληφθούν επιπλέον μέτρα για την ασφάλεια των παρευρισκόμενων.
Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει σοβαρές ζημιές ή τραυματισμούς.
Η τεχνική τεκμηρίωση συντάχθηκε σύμφωνα με την παράγραφο 1.7.4.2 του Machinery Directive 2006/42/EC.

ΑΠΑΓΟΡΕΥΕΤΑΙ:

Η χρήση σε περιβάλλον με οξέα, διαβρωτικές χημικές ουσίες ή εκρηκτικές ατμόσφαιρες.
Η χρήση σε θερμοκρασίες εκτός του εύρους -20°C έως 110°C.
Η υπέρβαση της δηλωμένης ικανότητας ανύψωσης.
Μην υπερβαίνετε τα 50 rpm κατά τη χρήση της μάπας
Η χρήση για σκοπούς πέραν της προβλεπόμενης λειτουργίας.
Η χρήση βιδών μεγαλύτερων διαστάσεων από τις προδιαγεγραμμένες.
Μην αντικαταστήσετε τη βίδα και όλα τα αρχικά εξαρτήματα.
Η ανύψωση ανθρώπων.
Η παραμονή κάτω από αιωρούμενο φορτίο.
Η παρουσία σε επικίνδυνες περιοχές κατά τη χρήση.
Η τροποποίηση, επισκευή ή επεξεργασία της μάπας ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από κάθε ευθύνη.
