Κρικοπάλαγκο Χειρός TM TWN 1000

Τι είναι το Κρικοπάλαγκο Χειρός TWN 1000

Το κρικοπάλαγκο χειρός TWN 1000 είναι φορητό, χειροκίνητο ανυψωτικό αλυσίδας για την ανύψωση, το κατέβασμα και την ελεγχόμενη μετακίνηση φορτίων.

Η λειτουργία του πραγματοποιείται μέσω αλυσίδας χειρισμού, χωρίς να απαιτείται ηλεκτρική ή υδραυλική παροχή. Διαθέτει ενσωματωμένο συμπλέκτη ολίσθησης για προστασία από υπερφόρτωση και διπλό σύστημα καστάνιας στον μηχανισμό πέδησης.

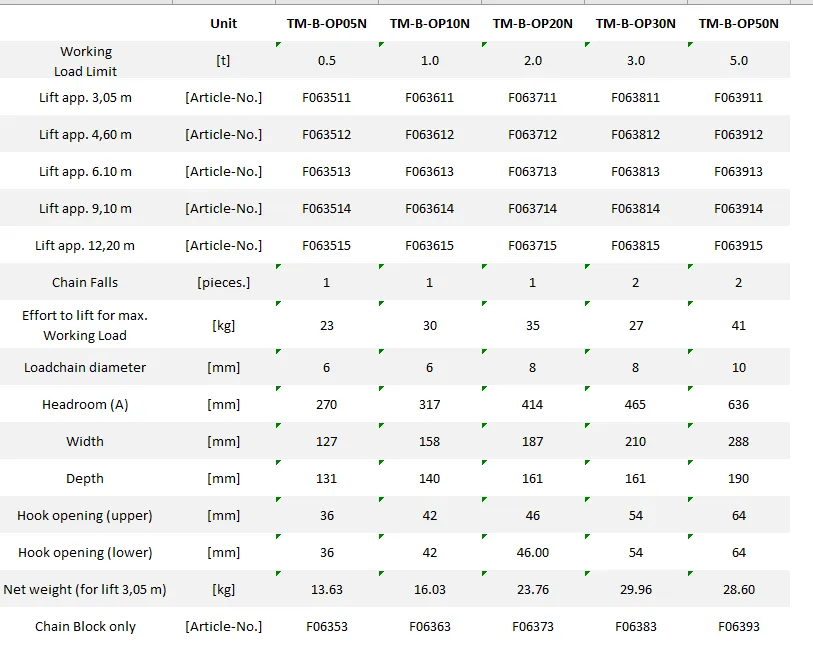

Η σειρά TM-B-OP της THIELE διατίθεται, σύμφωνα με την τρέχουσα επίσημη σελίδα, με W.L.L. από 0,5 έως 5 τόνους. Παράλληλα, η γαλβανισμένη αλυσίδα φορτίου TWN 0062 είναι Grade T και συμμορφώνεται με τις απαιτήσεις του EN 818-7.

Βασικά χαρακτηριστικά

• Χειροκίνητο κρικοπάλαγκο αλυσίδας
• W.L.L. από 0,5 έως 5 t
• Διαθέσιμα διαφορετικά ύψη ανύψωσης
• Ενσωματωμένος συμπλέκτης ολίσθησης
• Προστασία από υπερφόρτωση
• Αυτόματο σύστημα πέδησης με δύο καστάνιες
• Γαλβανισμένη αλυσίδα φορτίου TWN 0062
• Αλυσίδα σύμφωνα με EN 818-7, Grade T

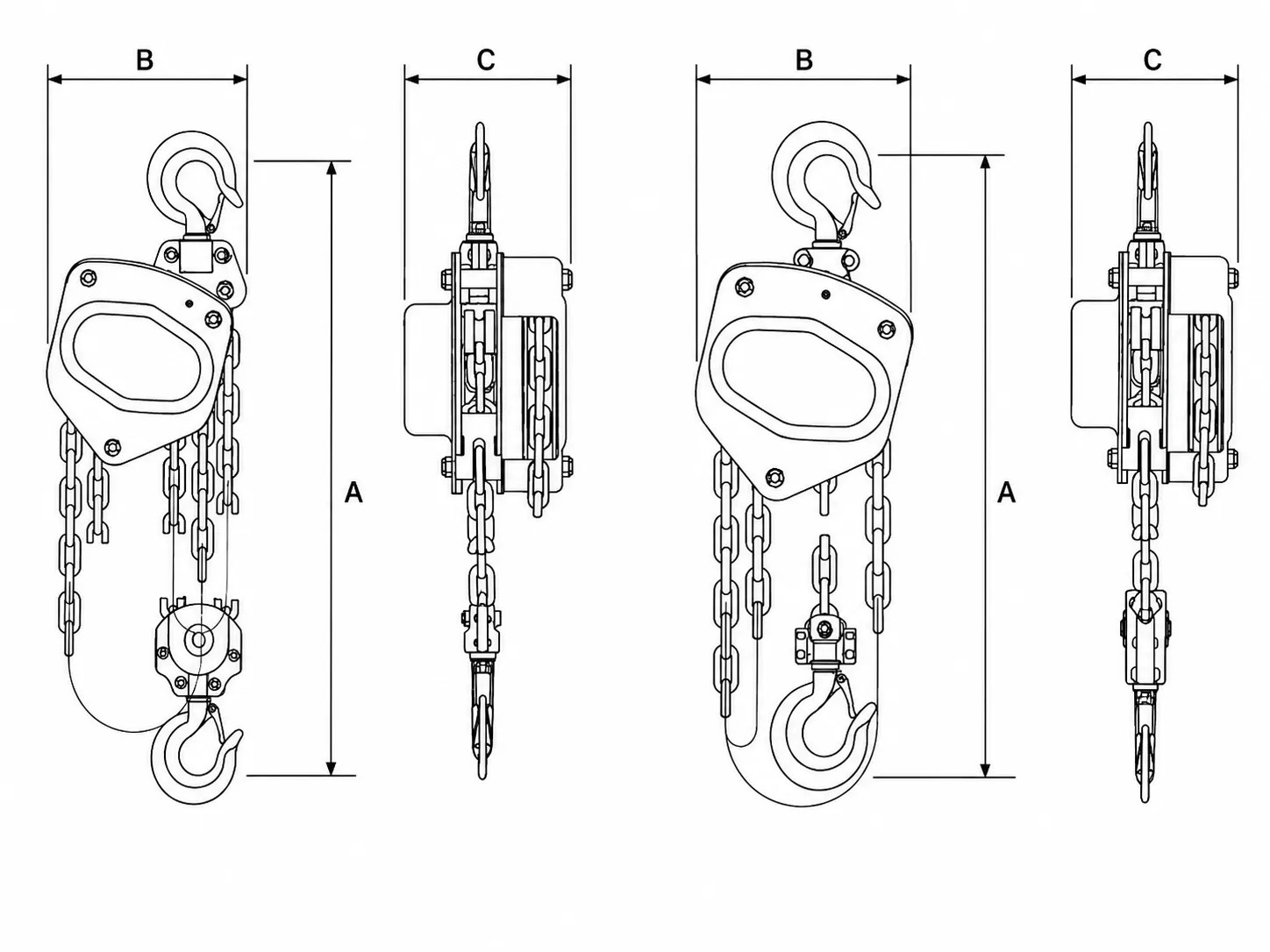

• Μονόκλωνες και δίκλωνες εκδόσεις, ανάλογα με την ικανότητα
• Άνω και κάτω γάντζος με ασφάλεια
• Λειτουργία μόνο με ανθρώπινη δύναμη
• Δυνατότητα διάθεσης ανταλλακτικών
• Συνοδεύεται από οδηγίες λειτουργίας και τεχνική τεκμηρίωση

Το επίσημο εγχειρίδιο δηλώνει συμμόρφωση με την Οδηγία Μηχανών 2006/42/ΕΚ και αναφέρει ότι τα κρικοπάλαγκα έχουν υποβληθεί σε έλεγχο τύπου από την TÜV Rheinland.

Πού χρησιμοποιείται

Το κρικοπάλαγκο χειρός TWN 1000 χρησιμοποιείται σε επαγγελματικές εργασίες όπου απαιτείται ελεγχόμενη ανύψωση φορτίων χωρίς ηλεκτρική παροχή.

Είναι κατάλληλο για:

• Βιομηχανικές εγκαταστάσεις
• Εργασίες συντήρησης και επισκευής
• Μηχανουργεία και συνεργεία
• Τοποθέτηση μηχανημάτων
• Μεταλλικές κατασκευές
• Εργοτάξια
• Αποθήκες και χώρους παραγωγής
• Εργασίες συναρμολόγησης και αποσυναρμολόγησης

Κατά την ανύψωση, το παλάγκο πρέπει να τοποθετείται κατακόρυφα επάνω από το κέντρο βάρους του φορτίου. Η πλάγια ή υπό γωνία έλξη δεν επιτρέπεται.

Προστασία από υπερφόρτωση

Ο ενσωματωμένος συμπλέκτης ολίσθησης λειτουργεί ως προστασία του κρικοπάλαγκου από επικίνδυνη υπερφόρτωση.

Σύμφωνα με το επίσημο εγχειρίδιο, ρυθμίζεται εργοστασιακά περίπου στο 1,6 του W.L.L. Ωστόσο, δεν αποτελεί μέσο καθημερινής μέτρησης ή περιορισμού του φορτίου και δεν πρέπει να ενεργοποιείται σκόπιμα κατά την εργασία.

Η ρύθμιση ή αντικατάστασή του επιτρέπεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένο και αρμόδιο τεχνικό.

Οδηγίες χρήσης

Πριν από την εγκατάσταση, επιβεβαιώστε ότι το W.L.L. του παλάγκου καλύπτει το συνολικό βάρος του φορτίου και των εξαρτημάτων ανύψωσης.

Στη συνέχεια:

1. Αναρτήστε το παλάγκο από κατάλληλο και ελεγμένο σημείο.
2. Βεβαιωθείτε ότι ο επάνω γάντζος εφαρμόζει σωστά στη βάση του.
3. Ελέγξτε ότι οι ασφάλειες των γάντζων κλείνουν πλήρως.
4. Συνδέστε το φορτίο με κατάλληλο και εγκεκριμένο μέσο ανάρτησης.
5. Επιβεβαιώστε ότι η αλυσίδα φορτίου δεν είναι στριμμένη ή μπλεγμένη.
6. Ανυψώστε αρχικά το φορτίο σε μικρό ύψος.
7. Σταματήστε και ελέγξτε τη συγκράτηση από το φρένο.
8. Συνεχίστε με ομαλές κινήσεις της αλυσίδας χειρισμού.

Η ανύψωση πραγματοποιείται τραβώντας την αλυσίδα χειρισμού προς την κατεύθυνση U – Up, ενώ η κάθοδος προς την κατεύθυνση D – Down.

Κατά τη λειτουργία πρέπει να χρησιμοποιείται μόνο ανθρώπινη δύναμη. Αν απαιτείται ασυνήθιστα μεγάλη προσπάθεια ή η αλυσίδα πηδά, μπλοκάρει ή παράγει έντονο θόρυβο, η εργασία πρέπει να διακόπτεται αμέσως.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε χρήση πραγματοποιήστε οπτικό και λειτουργικό έλεγχο.

Εξετάστε:

• Το εξωτερικό σώμα και τα καλύμματα
• Τον άνω και τον κάτω γάντζο
• Τις ασφάλειες των γάντζων
• Ολόκληρη την αλυσίδα φορτίου
• Την αλυσίδα χειρισμού
• Το σημείο ανάρτησης
• Τη σήμανση και το W.L.L.
• Τη λειτουργία του φρένου
• Την ομαλή κίνηση κατά την ανύψωση και την κάθοδο

Δεν πρέπει να υπάρχουν ρωγμές, χαραγές, παραμορφώσεις, επιμήκυνση, σοβαρή διάβρωση ή ελλιπείς διατάξεις ασφαλείας.

Πριν από κάθε νέα ανύψωση, σηκώστε το φορτίο λίγο και σταματήστε, ώστε να ελεγχθεί η λειτουργία του φρένου πριν συνεχιστεί η πλήρης διαδρομή.

Περιοδικός τεχνικός έλεγχος

Ο περιοδικός έλεγχος πρέπει να πραγματοποιείται από αρμόδιο και κατάλληλα καταρτισμένο πρόσωπο.

Το εγχειρίδιο ορίζει ότι:

• Ο έλεγχος γίνεται τακτικά και τουλάχιστον μία φορά τον χρόνο
• Σε βαριά ή εντατική χρήση απαιτούνται συχνότεροι έλεγχοι
• Όλες οι επιθεωρήσεις και εργασίες συντήρησης πρέπει να καταγράφονται
• Το παλάγκο πρέπει να επαναπιστοποιείται το αργότερο μετά από 4 χρόνια λειτουργίας
• Επαναπιστοποίηση απαιτείται επίσης μετά από επισκευή

Όρια απόσυρσης αλυσίδας

Η αλυσίδα φορτίου πρέπει να αποσύρεται όταν:

• Το βήμα έχει αυξηθεί περισσότερο από 3%
• Η μέση διάμετρος του υλικού έχει μειωθεί περισσότερο από 10%
• Υπάρχουν λυγισμένοι, ραγισμένοι ή μπλοκαρισμένοι κρίκοι
• Παρατηρείται σοβαρή διάβρωση ή έντονη φθορά

Όρια απόσυρσης γάντζων

Ο γάντζος πρέπει να αποσύρεται όταν:

• Το άνοιγμά του έχει αυξηθεί περισσότερο από 10%
• Το ύψος του υλικού στη βάση έχει μειωθεί περισσότερο από 5%
• Η ασφάλεια δεν κλείνει πλέον σωστά
• Υπάρχουν ρωγμές ή παραμορφώσεις

Θερμοκρασία χρήσης

Το επιτρεπόμενο εύρος θερμοκρασίας λειτουργίας είναι από -10°C έως +50°C.

Σε θερμοκρασίες κάτω από +3°C, το φρένο πρέπει να ελέγχεται για πιθανό σχηματισμό πάγου.

Επιπλέον, όταν πραγματοποιείται συνεχόμενη κάθοδος σε διαδρομές μεγαλύτερες από 3 μέτρα, οι επενδύσεις του φρένου μπορεί να υπερθερμανθούν. Για αυτό απαιτούνται διαλείμματα ψύξης.

Απαγορεύεται

• Η υπέρβαση του αναγραφόμενου W.L.L.
• Η πλάγια ή υπό γωνία έλξη
• Η ανύψωση φορτίου που παραμένει στερεωμένο
• Η χρήση με στριμμένη, τεντωμένη ή φθαρμένη αλυσίδα
• Η περιτύλιξη της αλυσίδας φορτίου γύρω από το φορτίο
• Η φόρτιση στην άκρη του γάντζου
• Η εφαρμογή φορτίου επάνω στην ασφάλεια του γάντζου
• Η περιστροφή του φορτίου μέσα στον γάντζο
• Η πρόκληση ταλάντωσης του φορτίου
• Η απότομη ανύψωση με χαλαρή αλυσίδα
• Η μεταφορά φορτίου πάνω από ανθρώπους
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η ανύψωση ή μεταφορά ανθρώπων
• Η χρήση σε διαδικασίες συγκόλλησης
• Η ανύψωση λιωμένων ή ραδιενεργών υλικών
• Η λειτουργία με ελαττωματικό φρένο ή διατάξεις ασφαλείας
• Η τροποποίηση ή μετασκευή του παλάγκου
• Η χρήση μη γνήσιων ανταλλακτικών
• Ο καθαρισμός με νερό ή πλυστικό υψηλής πίεσης

Συντήρηση

Η αλυσίδα φορτίου και τα κινούμενα μέρη πρέπει να καθαρίζονται και να λιπαίνονται τακτικά.

Η THIELE αναφέρει ως ενδεικτικές επιλογές ορυκτέλαιο σύμφωνα με DIN 51502 CLP 220 ή κατάλληλο ξηρό λιπαντικό σε περιβάλλον με σκόνη και ρύπους.

Αντίθετα, οι επενδύσεις και οι επιφάνειες τριβής του φρένου πρέπει να παραμένουν καθαρές και χωρίς λάδι ή γράσο. Οι επισκευές επιτρέπεται να πραγματοποιούνται μόνο από εξουσιοδοτημένο κέντρο ή αρμόδιο τεχνικό.

Αποθήκευση

Μετά τη χρήση, αφαιρέστε ρύπους και ξένα σώματα από την αλυσίδα και το σώμα του παλάγκου.

Ελέγξτε την αλυσίδα, τους γάντζους και τις ασφάλειες πριν από την αποθήκευση. Το κρικοπάλαγκο πρέπει να φυλάσσεται τακτοποιημένο, καθαρό και στεγνό, σε θερμοκρασία από 0°C έως +40°C.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε χειροκίνητα κρικοπάλαγκα και εξοπλισμό ανύψωσης για επαγγελματικές και βιομηχανικές εφαρμογές.

Για την επιλογή του κατάλληλου W.L.L., του απαιτούμενου ύψους ανύψωσης και της σωστής έκδοσης, επικοινωνήστε με την ομάδα μας.
