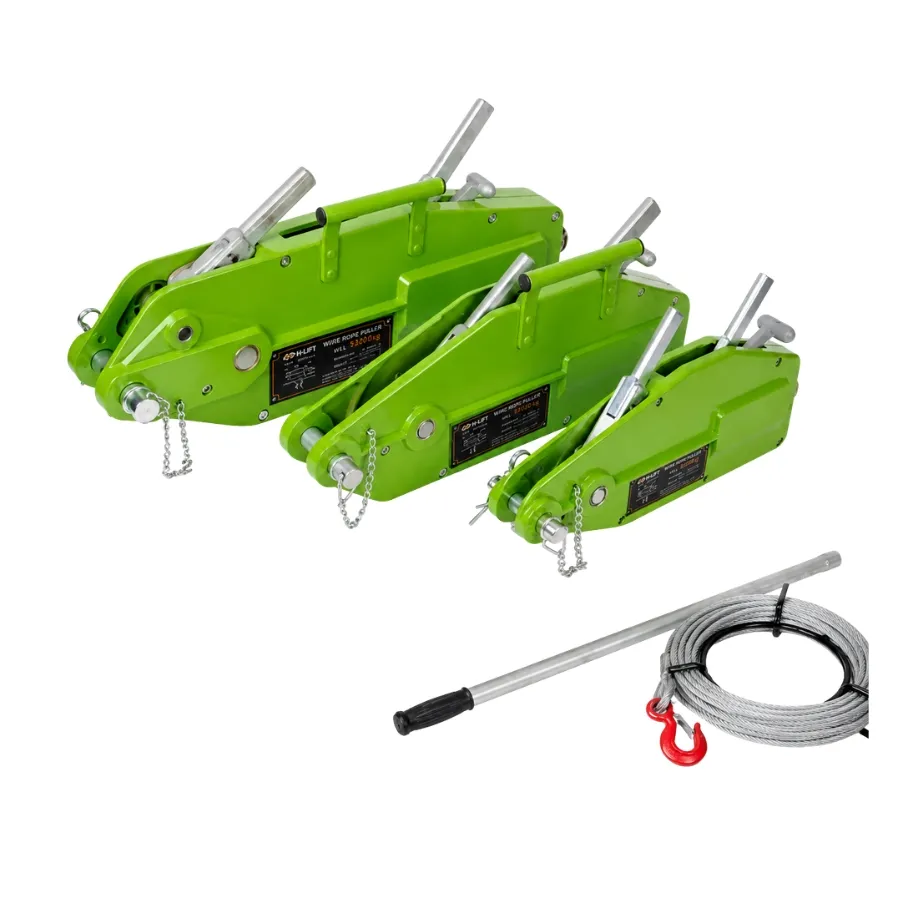

Κιθάρα Συρματόσχοινου WRH-H

Τι είναι η Κιθάρα Συρματόσχοινου WRH-H

Η κιθάρα συρματόσχοινου WRH-H είναι φορητός χειροκίνητος μηχανισμός για την ανύψωση, το κατέβασμα, την έλξη και την τάνυση φορτίων. Συναντάται επίσης ως wire rope pulling hoist ή jaw winch.

Σε αντίθεση με τα παλάγκα που διαθέτουν τύμπανο, το συρματόσχοινο περνά μέσα από το σώμα του μηχανισμού. Δύο εναλλασσόμενα συστήματα σιαγόνων το συγκρατούν και το προωθούν σταδιακά με την κίνηση του μοχλού. Έτσι, η διαδρομή περιορίζεται κυρίως από το διαθέσιμο μήκος του συρματόσχοινου.

Η σειρά WRH-H διαθέτει σώμα αλουμινίου και διατίθεται με ονομαστική ικανότητα από 800 έως 5.400 kg. Μπορεί να λειτουργήσει οριζόντια, κατακόρυφα ή υπό γωνία, εφόσον η εγκατάσταση, η αγκύρωση και η ευθυγράμμιση του συστήματος είναι κατάλληλες.

Βασικά χαρακτηριστικά

• Ονομαστική ικανότητα από 800 έως 5.400 kg
• Ελαφρύ και ανθεκτικό στη διάβρωση σώμα αλουμινίου
• Χρήση για ανύψωση, έλξη και τάνυση
• Λειτουργία σε οριζόντια, κατακόρυφη ή κεκλιμένη θέση
• Διπλό σύστημα σιαγόνων για συνεχή συγκράτηση του συρματόσχοινου
• Τηλεσκοπικός αφαιρούμενος μοχλός χειρισμού
• Προστασία υπερφόρτωσης μέσω αντικαταστάσιμου πείρου διάτμησης
• Περιλαμβάνονται 3 εφεδρικοί πείροι ασφαλείας
• Τυπικό χαλύβδινο συρματόσχοινο μήκους 20 m
• Γάντζος με ασφάλεια στο άκρο του συρματόσχοινου
• Δυνατότητα διαφορετικού μήκους συρματόσχοινου κατόπιν παραγγελίας
• Προαιρετικός περιστροφικός γάντζος στο σώμα
• Κατασκευή σύμφωνα με EN 13157
• Συντελεστής ασφαλείας 4:1

Κάθε μονάδα δοκιμάζεται δυναμικά πριν από τη διάθεσή της. Η δοκιμή πραγματοποιείται στο 1,5 × W.L.L., ενώ για την έκδοση των 5.400 kg εφαρμόζεται δοκιμή στο 1,25 × W.L.L. Το φορτίο δοκιμής δεν αποτελεί επιτρεπόμενο φορτίο κανονικής λειτουργίας.

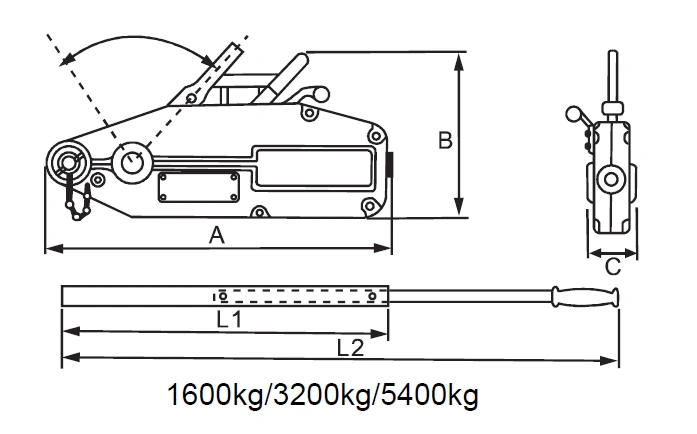

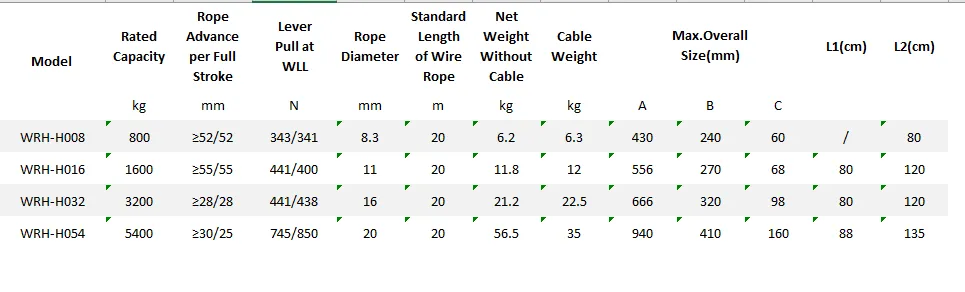

Οι επιμέρους ικανότητες, οι διάμετροι συρματόσχοινου, η δύναμη χειρισμού, η πρόοδος ανά διαδρομή και οι διαστάσεις παρουσιάζονται στον τεχνικό πίνακα.

Πού χρησιμοποιείται

Η κιθάρα συρματόσχοινου WRH-H είναι κατάλληλη για εργασίες όπου απαιτείται φορητός εξοπλισμός με μεγάλη διαθέσιμη διαδρομή.

Ενδεικτικές εφαρμογές:

• Βιομηχανικές εγκαταστάσεις
• Εργοτάξια και μεταλλικές κατασκευές
• Ανύψωση και τοποθέτηση μηχανημάτων
• Έλξη και ευθυγράμμιση εξοπλισμού
• Εργασίες συντήρησης και επισκευής
• Τάνυση καλωδίων και κατασκευαστικών στοιχείων
• Εργασίες σε ναυπηγεία και λιμενικές εγκαταστάσεις
• Ναυτικές και παράκτιες εφαρμογές
• Χώροι χωρίς ηλεκτρική ή υδραυλική παροχή

Το σώμα αλουμινίου διευκολύνει τη μεταφορά του μηχανισμού και προσφέρει αυξημένη αντοχή σε απαιτητικά περιβάλλοντα. Ωστόσο, η καταλληλότητα για μόνιμη έκθεση σε θαλασσινό νερό ή ιδιαίτερα διαβρωτικό περιβάλλον πρέπει να επιβεβαιώνεται πριν από τη χρήση.

Πώς λειτουργεί

Το συρματόσχοινο περνά ευθύγραμμα μέσα από τον μηχανισμό και συγκρατείται από δύο ζεύγη σιαγόνων.

Με την παλινδρομική κίνηση του αντίστοιχου μοχλού:

• Το ένα σύστημα σιαγόνων συγκρατεί το φορτίο.
• Το δεύτερο προωθεί ή επιστρέφει το συρματόσχοινο.
• Οι δύο μηχανισμοί εναλλάσσονται χωρίς να χάνεται η συγκράτηση.

Ο πείρος διάτμησης βρίσκεται στον μοχλό χειρισμού και προστατεύει τον μηχανισμό σε περίπτωση υπερβολικής δύναμης. Αν κοπεί, το φορτίο παραμένει συγκρατημένο από τις σιαγόνες. Ωστόσο, ο πείρος πρέπει να αντικαθίσταται αποκλειστικά με τον προβλεπόμενο τύπο και όχι με αυτοσχέδιο εξάρτημα.

Οδηγίες χρήσης

Πριν από την εργασία, επιβεβαιώστε ότι η ονομαστική ικανότητα καλύπτει το συνολικό φορτίο και τη συγκεκριμένη διάταξη χρήσης.

Στη συνέχεια:

1. Επιλέξτε σταθερό και επαρκούς αντοχής σημείο αγκύρωσης.
2. Τοποθετήστε την κιθάρα έτσι ώστε να μπορεί να ευθυγραμμιστεί ελεύθερα με το συρματόσχοινο.
3. Χρησιμοποιήστε αποκλειστικά το συρματόσχοινο της σωστής διαμέτρου για το συγκεκριμένο μοντέλο.
4. Περάστε το συρματόσχοινο σύμφωνα με τη διαδικασία του κατασκευαστή.
5. Συνδέστε τον γάντζο στο φορτίο ή σε κατάλληλο εξάρτημα ανύψωσης.
6. Βεβαιωθείτε ότι ο γάντζος φορτίζεται στη βάση του και ότι η ασφάλεια κλείνει.
7. Αφαιρέστε σταδιακά τη χαλαρότητα.
8. Ελέγξτε τη συγκράτηση με μικρή αρχική μετακίνηση.
9. Συνεχίστε με ομαλές και ελεγχόμενες κινήσεις του μοχλού.

Ο μηχανισμός πρέπει να βρίσκεται σε ευθεία με το συρματόσχοινο και να μπορεί να προσαρμόζει ελαφρά τη θέση του καθώς αλλάζει η γωνία φόρτισης.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε εργασία, ελέγξτε:

• Το σώμα και τα καλύμματα της κιθάρας
• Τους μοχλούς προώθησης και επιστροφής
• Τον τηλεσκοπικό μοχλό χειρισμού
• Τον πείρο διάτμησης
• Ολόκληρο το μήκος του συρματόσχοινου
• Τη σωστή διάμετρο του συρματόσχοινου
• Τον γάντζο και την ασφάλειά του
• Το τερματικό άκρο του συρματόσχοινου
• Το σημείο αγκύρωσης
• Την ομαλή λειτουργία των σιαγόνων
• Την ευκρίνεια της σήμανσης και της ονομαστικής ικανότητας

Η κιθάρα πρέπει να αποσύρεται όταν υπάρχουν:

• Ρωγμές ή παραμόρφωση στο σώμα
• Λυγισμένος μοχλός
• Παραμορφωμένος πείρος ασφαλείας
• Τσακισμένο ή συνθλιμμένο συρματόσχοινο
• Σπασμένα σύρματα ή έντονη διάβρωση
• Κατεστραμμένο τερματικό άκρο
• Παραμορφωμένος γάντζος
• Απότομη, ακανόνιστη ή σπασμωδική λειτουργία

Η H-Lift επισημαίνει ότι πρέπει να χρησιμοποιείται μόνο το ειδικό συρματόσχοινο που αντιστοιχεί στον μηχανισμό, καθώς η σωστή διάμετρος είναι κρίσιμη για την ασφαλή λειτουργία των σιαγόνων.

Περιοδικός τεχνικός έλεγχος και συντήρηση

Η κιθάρα, το συρματόσχοινο και τα εξαρτήματα σύνδεσης πρέπει να επιθεωρούνται περιοδικά από αρμόδιο και κατάλληλα καταρτισμένο πρόσωπο.

Η συχνότητα καθορίζεται σύμφωνα με:

• Την ένταση και τη συχνότητα χρήσης
• Το βάρος των φορτίων
• Το μήκος των διαδρομών
• Το περιβάλλον εργασίας
• Την παρουσία υγρασίας, σκόνης ή διαβρωτικών παραγόντων
• Τις οδηγίες του κατασκευαστή
• Την ισχύουσα διαδικασία ελέγχου της εγκατάστασης

Ο μηχανισμός πρέπει να διατηρείται καθαρός και κατάλληλα λιπασμένος. Η ανεπαρκής λίπανση μπορεί να προκαλέσει ακανόνιστη κίνηση και αυξημένη φθορά. Επισκευές στις σιαγόνες, στους μοχλούς ή στον εσωτερικό μηχανισμό πρέπει να πραγματοποιούνται μόνο από αρμόδιο τεχνικό.

Θερμοκρασία χρήσης

Η επίσημη σελίδα δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας για το WRH-H.

Για χρήση σε ακραίες θερμοκρασίες, χημικό περιβάλλον, εκρηκτική ατμόσφαιρα ή συνθήκες έντονης διάβρωσης απαιτείται προηγούμενη τεχνική επιβεβαίωση.

Απαγορεύεται

• Η υπέρβαση της ονομαστικής ικανότητας
• Η ανύψωση ή μεταφορά ανθρώπων
• Η παραμονή κάτω από αιωρούμενο φορτίο
• Η λειτουργία των δύο μοχλών κατεύθυνσης ταυτόχρονα
• Η χρήση προέκτασης ή σωλήνα στον μοχλό
• Η αντικατάσταση του πείρου διάτμησης με κοινό πείρο ή βίδα
• Η χρήση λανθασμένης διαμέτρου συρματόσχοινου
• Η χρήση τσακισμένου, στριμμένου ή παγιδευμένου συρματόσχοινου
• Η χρήση συρματόσχοινου με σπασμένα σύρματα ή έντονη διάβρωση
• Η φόρτιση στην άκρη ή στην ασφάλεια του γάντζου
• Η περιτύλιξη του συρματόσχοινου απευθείας γύρω από το φορτίο
• Η εξαναγκασμένη λειτουργία όταν ο μηχανισμός μπλοκάρει
• Η χρήση μετά από υπερφόρτωση χωρίς τεχνικό έλεγχο
• Η αποθήκευση κατεστραμμένου εξοπλισμού μαζί με λειτουργικά προϊόντα

Η χρήση μεγαλύτερου μοχλού ή σωλήνα καταργεί ουσιαστικά τη λειτουργία προστασίας του πείρου διάτμησης και απαγορεύεται.

Αποθήκευση

Μετά τη χρήση:

• Καθαρίστε το σώμα και το συρματόσχοινο.
• Ελέγξτε τον γάντζο και το τερματικό άκρο.
• Τυλίξτε το συρματόσχοινο προσεκτικά σε πλαίσιο ή τύμπανο.
• Αποφύγετε κόμπους, τσακίσματα και απότομες καμπές.
• Φυλάξτε τον μηχανισμό και το συρματόσχοινο μακριά από το δάπεδο.
• Αποθηκεύστε τα σε καθαρό και ξηρό χώρο.

Κατεστραμμένος εξοπλισμός πρέπει να απομονώνεται και να επισημαίνεται, ώστε να μην επιστρέψει κατά λάθος σε χρήση.

Διαθεσιμότητα

Στην KIROSAV θα βρείτε κιθάρες συρματόσχοινου και χειροκίνητο εξοπλισμό για ανύψωση, έλξη και τάνυση φορτίων.

Για την επιλογή της κατάλληλης ικανότητας, της σωστής διαμέτρου και του απαιτούμενου μήκους συρματόσχοινου, επικοινωνήστε με την ομάδα μας.
