Αλυσίδα DIN 766 Grade 30 INOX

Τι είναι η Αλυσίδα DIN 766 Grade 30 INOX

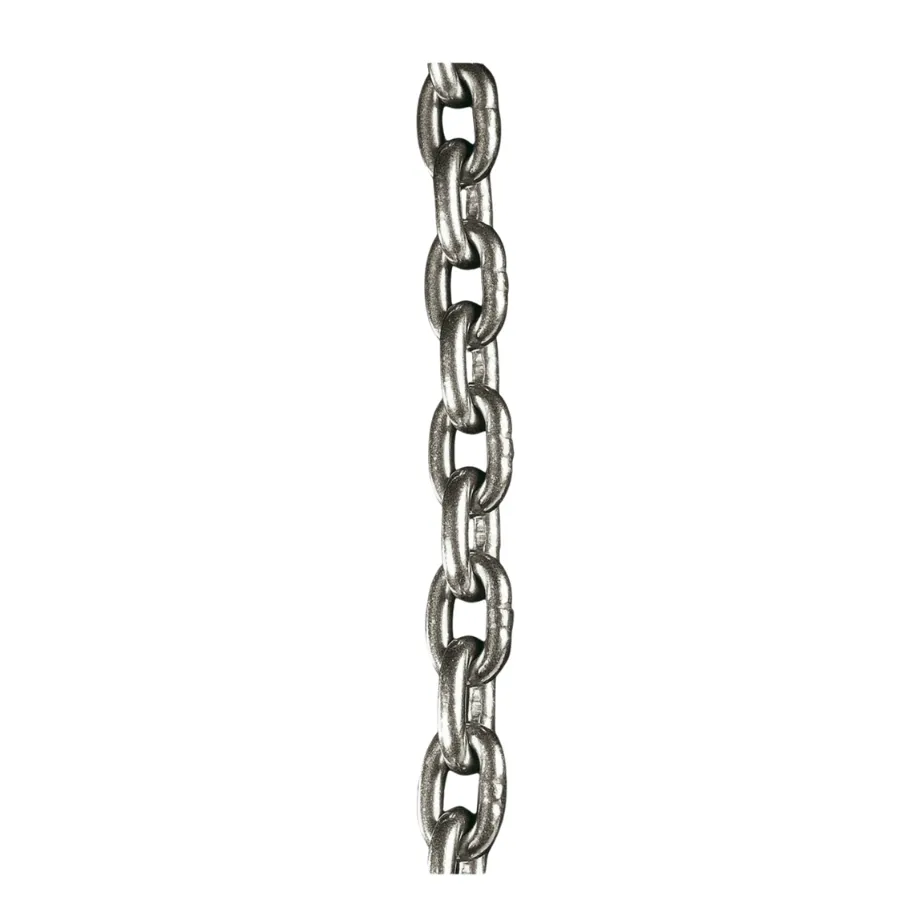

Η αλυσίδα DIN 766 Grade 30 INOX είναι ανοξείδωτη αλυσίδα με διαστάσεις κρίκων σύμφωνα με το πρότυπο DIN 766. Χρησιμοποιείται σε ναυτιλιακές και γενικές τεχνικές συνδέσεις, όπου απαιτείται συγκεκριμένη γεωμετρία κρίκου και αυξημένη αντοχή στην υγρασία.

Το A562 κατασκευάζεται από ανοξείδωτο χάλυβα AISI 316 και δηλώνεται από την Carfer ως αλυσίδα Grade 30. Διατίθεται σε διαμέτρους από 4 έως 16 mm, με αναγραφόμενο S.W.L. από 200 έως 3.200 kg, ανάλογα με τη διάσταση.

Βασικά χαρακτηριστικά

Ανοξείδωτη αλυσίδα DIN 766
Κατηγορία αντοχής Grade 30
Κατασκευή από ανοξείδωτο χάλυβα AISI 316
Συγκεκριμένη γεωμετρία και βήμα κρίκου
Κατάλληλη για ναυτιλιακές και γενικές τεχνικές εφαρμογές
Αυξημένη αντοχή στην υγρασία και στη διάβρωση
Διαθέσιμη σε διαμέτρους από 4 έως 16 mm
Αναγραφόμενο S.W.L. από 200 έως 3.200 kg
Βάρος από περίπου 0,30 έως 5,75 kg ανά μέτρο

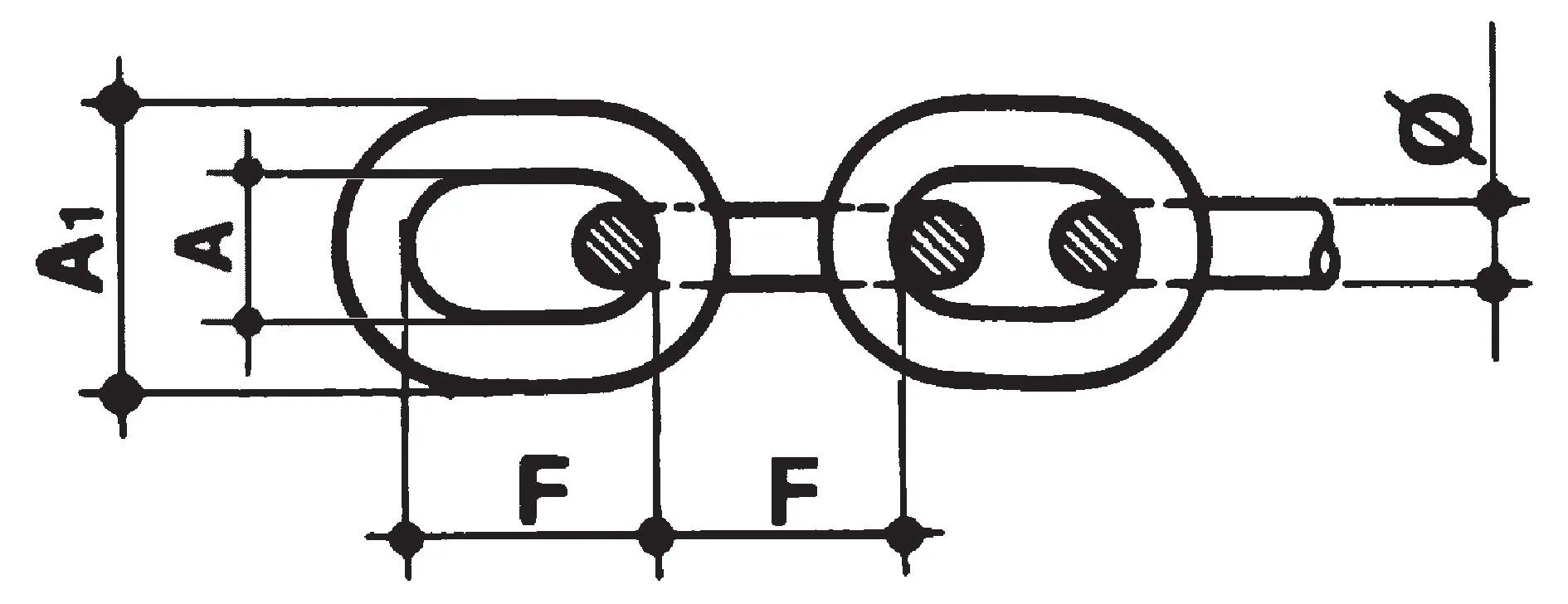

Τεχνικές διαστάσεις κρίκου F, A και A1
Κωδικός προϊόντος A562
Brand Carfer

Ο τεχνικός πίνακας περιλαμβάνει τη διάμετρο, το βήμα και τις βασικές διαστάσεις του κρίκου. Επιπλέον, αναφέρει το S.W.L. και το βάρος ανά μέτρο για κάθε έκδοση.

Πού χρησιμοποιείται

Η αλυσίδα DIN 766 Grade 30 INOX χρησιμοποιείται σε εγκαταστάσεις όπου απαιτείται αλυσίδα με σταθερές και προκαθορισμένες διαστάσεις κρίκου.

Είναι κατάλληλη για εξοπλισμό σκαφών, ναυτιλιακές εγκαταστάσεις, συστήματα σύνδεσης και γενικές τεχνικές κατασκευές. Παράλληλα, η κατασκευή από AISI 316 την καθιστά κατάλληλη επιλογή για περιβάλλοντα με υγρασία ή συχνή έκθεση σε θαλάσσιες συνθήκες.

Η τελική επιλογή πρέπει να βασίζεται:

Στη διάμετρο της αλυσίδας
Στο βήμα του κρίκου
Στο αντίστοιχο S.W.L.
Στη συμβατότητα με τα υπόλοιπα εξαρτήματα
Στις πραγματικές συνθήκες λειτουργίας

Πριν από χρήση με τροχαλία, εργάτη ή άλλο μηχανισμό, πρέπει να επιβεβαιώνεται ότι οι διαστάσεις των κρίκων είναι συμβατές με το συγκεκριμένο σύστημα.

Οδηγίες χρήσης

Πριν από την εγκατάσταση, επιλέξτε τη σωστή διάμετρο σύμφωνα με το προβλεπόμενο φορτίο και τις διαστάσεις του τεχνικού πίνακα.

Αρχικά, ελέγξτε ολόκληρο το μήκος της αλυσίδας. Στη συνέχεια, συνδέστε την μόνο με εξαρτήματα που εφαρμόζουν σωστά στο εσωτερικό των κρίκων.

Κατά τη χρήση:

Η αλυσίδα πρέπει να παραμένει χωρίς κόμπους
Οι κρίκοι δεν πρέπει να είναι συστραμμένοι
Το φορτίο πρέπει να εφαρμόζεται κατά μήκος της αλυσίδας
Τα εξαρτήματα πρέπει να έχουν συμβατές διαστάσεις
Οι κρίκοι δεν πρέπει να πιέζονται επάνω σε αιχμηρές ακμές
Το αντίστοιχο S.W.L. δεν πρέπει να υπερβαίνεται
Πρέπει να αποφεύγονται οι απότομες κρούσεις
Η αλυσίδα δεν πρέπει να σύρεται επάνω σε επιφάνειες που προκαλούν έντονη φθορά
Το συνολικό σύστημα πρέπει να ελέγχεται πριν από την εφαρμογή φορτίου

Για τη σωστή επιλογή, συμβουλευτείτε τον πίνακα με τη διάμετρο, τις διαστάσεις F, A και A1, το S.W.L. και το βάρος ανά μέτρο.

Επιτρεπόμενη φόρτιση

Η επιτρεπόμενη φόρτιση του A562 εξαρτάται από τη διάμετρο της αλυσίδας.

Ο επίσημος τεχνικός πίνακας περιλαμβάνει διαμέτρους:

4 mm
5 mm
6 mm
7 mm
8 mm
10 mm
13 mm
16 mm

Το αναγραφόμενο S.W.L. ξεκινά από 200 kg στη διάμετρο των 4 mm και φτάνει έως 3.200 kg στη διάμετρο των 16 mm.

Πριν από την επιλογή πρέπει να αξιολογούνται:

Το συνολικό φορτίο
Η διάμετρος της αλυσίδας
Το αντίστοιχο S.W.L.
Η κατάσταση των κρίκων
Η αντοχή των συνδεδεμένων εξαρτημάτων
Η κατεύθυνση εφαρμογής της δύναμης
Η πιθανή ύπαρξη κραδασμών ή κρουστικών φορτίων
Οι περιβαλλοντικές συνθήκες

Το επιτρεπόμενο φορτίο του συνολικού συστήματος καθορίζεται από το εξάρτημα με τη χαμηλότερη επιτρεπόμενη ικανότητα.

Η αναγραφή S.W.L. δεν σημαίνει αυτόματα ότι η αλυσίδα είναι κατάλληλη για κάθε εφαρμογή ανύψωσης. Για χρήση ως αλυσίδα ανύψωσης απαιτείται επιβεβαίωση της καταλληλότητας, της πιστοποίησης και της συμμόρφωσης ολόκληρου του συστήματος.

Έλεγχος πριν από κάθε χρήση

Πριν από κάθε χρήση, επιβεβαιώστε ότι:

Οι κρίκοι δεν παρουσιάζουν ρωγμές
Δεν υπάρχουν λυγισμένοι ή παραμορφωμένοι κρίκοι
Η αρχική γεωμετρία δεν έχει αλλοιωθεί
Δεν υπάρχει εμφανής επιμήκυνση
Δεν παρατηρείται σημαντική μείωση της διαμέτρου
Δεν υπάρχουν βαθιές χαραγές ή έντονα χτυπήματα
Τα σημεία επαφής μεταξύ των κρίκων δεν παρουσιάζουν υπερβολική φθορά
Δεν υπάρχει έντονη ή τοπική διάβρωση
Η αλυσίδα δεν έχει υποστεί υπερθέρμανση
Τα εξαρτήματα σύνδεσης εφαρμόζουν σωστά
Το φορτίο δεν υπερβαίνει το αντίστοιχο S.W.L.
Δεν έχουν πραγματοποιηθεί τροποποιήσεις ή επισκευές

Αν εντοπιστεί ρωγμή, παραμόρφωση, επιμήκυνση ή σημαντική φθορά σε κάποιον κρίκο, αποσύρετε την αλυσίδα από τη χρήση.

Περιοδικός τεχνικός έλεγχος

Η αλυσίδα πρέπει να ελέγχεται περιοδικά από κατάλληλο προσωπικό.

Η συχνότητα του ελέγχου εξαρτάται από το φορτίο, τη συχνότητα χρήσης και το περιβάλλον λειτουργίας. Επιπλέον, σε θαλάσσιες εφαρμογές ή εγκαταστάσεις με συχνή καταπόνηση απαιτούνται συχνότερες επιθεωρήσεις.

Κατά τον έλεγχο, εξετάστε:

Τη διάμετρο των κρίκων
Το βήμα και τις εσωτερικές διαστάσεις
Τυχόν επιμήκυνση της αλυσίδας
Τυχόν άνοιγμα ή παραμόρφωση των κρίκων
Τα σημεία επαφής μεταξύ των κρίκων
Την παρουσία ρωγμών ή βαθιών χαραγών
Τυχόν ανομοιόμορφη φθορά
Την κατάσταση της ανοξείδωτης επιφάνειας
Την κατάσταση των συνδεδεμένων εξαρτημάτων

Παράλληλα, ελέγξτε ότι οι διαστάσεις των κρίκων παραμένουν συμβατές με το σύστημα στο οποίο λειτουργεί η αλυσίδα.

Θερμοκρασία χρήσης

Η επίσημη σελίδα του A562 δεν δημοσιεύει συγκεκριμένο εύρος θερμοκρασίας λειτουργίας.

Συνεπώς, πριν από χρήση σε πολύ χαμηλές ή υψηλές θερμοκρασίες, πρέπει να επιβεβαιώνεται η καταλληλότητα της αλυσίδας και των υπόλοιπων εξαρτημάτων του συστήματος.

Απαγορεύεται

Η υπέρβαση του αντίστοιχου S.W.L.
Η χρήση αλυσίδας με ρωγμές ή παραμορφώσεις
Η χρήση με κόμπους ή συστραμμένους κρίκους
Η πλευρική πίεση των κρίκων
Η φόρτιση επάνω σε αιχμηρές ακμές χωρίς προστασία
Η απότομη ή κρουστική εφαρμογή φορτίου
Η χρήση με μη συμβατά εξαρτήματα
Η χρήση σε μηχανισμό με ακατάλληλο βήμα κρίκου
Η χρήση κρίκων που έχουν επιμηκυνθεί ή ανοίξει
Η τροποποίηση, κοπή ή συγκόλληση της αλυσίδας
Η θέρμανση για αλλαγή της γεωμετρίας των κρίκων
Η χρήση μετά από σοβαρή υπερφόρτιση χωρίς τεχνικό έλεγχο
Η χρήση ως αλυσίδα ανύψωσης χωρίς επιβεβαίωση της καταλληλότητας
Η χρήση για ανύψωση ή συγκράτηση ανθρώπων

Η λανθασμένη επιλογή διαμέτρου ή η ασυμβατότητα με τον μηχανισμό μπορεί να προκαλέσει κακή εφαρμογή, αυξημένη φθορά και αστοχία της σύνδεσης.

Αποθήκευση

Αποθηκεύστε την αλυσίδα σε καθαρό και ξηρό χώρο.

Μετά από χρήση σε θαλάσσιο περιβάλλον, απομακρύνετε άλατα, άμμο και άλλους ρύπους. Στη συνέχεια, αφήστε την αλυσίδα να στεγνώσει πριν από την αποθήκευση.

Επιπλέον, αποφύγετε την επαφή με μεταλλικά υπολείμματα από κοινό ανθρακούχο χάλυβα, καθώς μπορεί να μολύνουν την ανοξείδωτη επιφάνεια.

Η αλυσίδα πρέπει να αποθηκεύεται χωρίς κόμπους, έντονη κάμψη ή πίεση από βαριά αντικείμενα.
